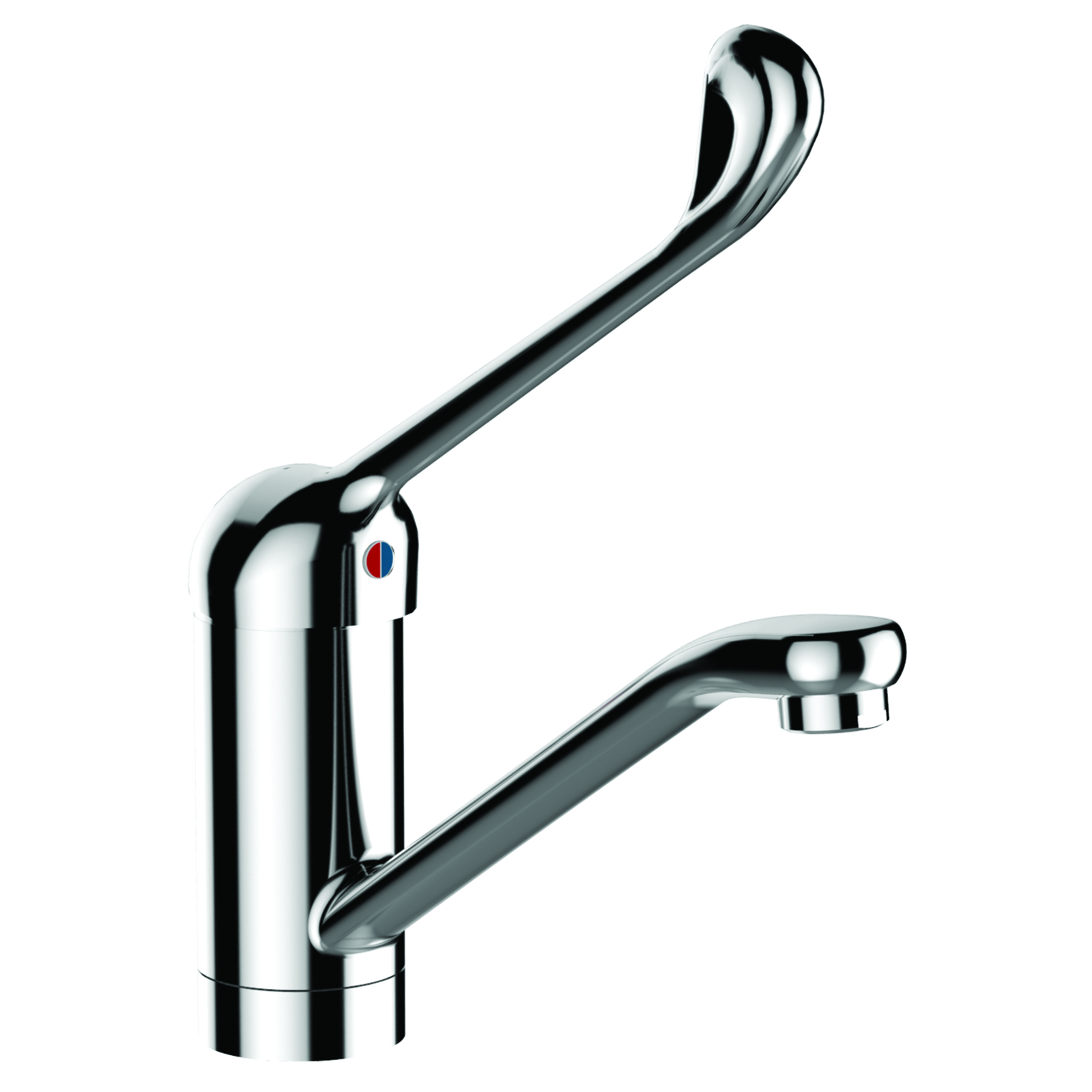

Mitigeur lavabo hospitalier cartouche EP h100 bec fixe ou orientable SANIFIRST - 75063
Référence : P22375063
Découvrez Mitigeur lavabo hospitalier cartouche EP h100 bec fixe ou orientable SANIFIRST - 75063 disponible à l'achat
- Commande au coude pour une manipulation sans vidage
- Bec fixe ou orientable avec intérieur lisse pour un nettoyage facile
- Cartouche céramique avec limitation de température réglable
- Débit conforme norme NF milieu médical entre 4 et 6 L/min
- Corps en laiton chromé pour une grande durabilité
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Schéma
1 document
Voir plus de documents
Le mitigeur de lavabo hospitalier MODUL'MIX Sanifirst réf. 75063 est spécialement conçu pour un usage professionnel en milieu hospitalier.
Il est équipé d’une commande au coude qui facilite la manipulation sans vidage, améliorant ainsi l’ergonomie pour les patients et le personnel technique.
Le bec peut être fixe ou orientable, selon le choix du technicien.
Ce bec est démontable et possède un intérieur lisse, ce qui facilite le nettoyage et la désinfection tout en limitant le dépôt de biofilm.
La hauteur sous bec est de 100 mm, offrant un espace adapté pour le lavage.
La saillie du bec est de 170 mm pour un accès confortable à l’eau.
La hauteur totale du mitigeur est de 250 mm.
La fixation se fait monotrou sur plage, avec une fixation renforcée par une tige en inox pour une meilleure stabilité.
Le raccordement standard est en G 3/8".
Le mitigeur intègre une cartouche céramique à équilibrage de pression multifonctions.
Cette cartouche dispose d’une butée de limitation de température réglable sur 7 positions, ce qui réduit les risques de brûlure.
Des clapets anti-retour intégrés assurent la sécurité sanitaire.
Le débit est compris entre 4 et 6 litres par minute à 3 bars, conforme à la norme NF « Milieu Médical ».
Ce débit peut être modifié entre 4 et 20 litres par minute par démontage des limiteurs et réglage via une vis.
Le brise-jet en forme d’étoile optimise le débit tout en limitant les éclaboussures et évite la rétention d’eau.
Le corps, le bec et l’organe de manœuvre sont fabriqués en laiton chromé, garantissant robustesse et durabilité.
Les flexibles SPEX M10x1, d’une longueur de 350 mm, sont équipés d’écrous prisonniers G3/8 et de joints filtres paniers pour limiter l’encrassement.
La pression de fonctionnement recommandée est de 3 bars, avec une pression minimale de 1 bar et maximale de 5 bars.
Il est conseillé d’éviter un écart de pression supérieur à 1 bar entre l’eau chaude et l’eau froide.
La gamme Modul'Mix offre une modularité des pièces et une grande adaptabilité aux besoins spécifiques des environnements hospitaliers.
La maintenance est simple et rapide, facilitant l’entretien régulier.
Les dimensions principales confirmées par le schéma technique sont : hauteur totale 250 mm, hauteur sous bec 100 mm, saillie 170 mm, fixation à 55 mm et raccordement G 3/8".
Ce mitigeur présente une hauteur sous bec de 100 mm, une saillie de 170 mm et une hauteur totale de 250 mm, avec une fixation monotrou sur plage renforcée par une tige en inox assurant une meilleure stabilité. Le raccordement standard est en G 3/8".
Il intègre une cartouche céramique à équilibrage de pression multifonctions, munie d’une butée de limitation de température réglable sur 7 positions, réduisant ainsi les risques de brûlure. Des clapets anti-retour intégrés garantissent la sécurité sanitaire. Le débit est compris entre 4 et 6 litres par minute à 3 bars, conforme à la norme NF « Milieu Médical », avec une possibilité d’ajustement entre 4 et 20 litres par minute par démontage des limiteurs et réglage via une vis. Le brise-jet en forme d’étoile optimise le débit tout en limitant les éclaboussures et évite la rétention d’eau.
Le corps, le bec et l’organe de manœuvre sont en laiton chromé, garantissant robustesse et durabilité. Les flexibles SPEX M10x1, d’une longueur de 350 mm, sont équipés d’écrous prisonniers G3/8 et de joints filtres paniers pour limiter l’encrassement. La pression de fonctionnement recommandée est de 3 bars, avec une plage de pression admissible de 1 à 5 bars, en évitant un écart supérieur à 1 bar entre l’eau chaude et l’eau froide.
La gamme Modul'Mix se distingue par la modularité de ses pièces et son adaptabilité aux besoins spécifiques des environnements hospitaliers, avec une maintenance simple et rapide. Ce produit bénéficie d’une garantie de 10 ans contre tout vice de fabrication.
- gamme : modul'mix
- référence fournisseur : 75063
- mitigeur de lavabo monotrou sur plage
- commande au coude
- bec fixe ou orientable, au choix du technicien
- hauteur sous bec : 100 mm
- saillie : 170 mm
- hauteur totale : 250 mm
- cartouche à équilibrage de pression multifonctions avec butée de limitation de température réglable sur 7 positions
- clapets anti-retour intégrés
- brise-jet étoile M24 x 1
- débit entre 4 et 6 L/min à 3 bar, conforme à la norme NF « milieu médical »
- modification du débit possible entre 4 et 20 L/min par démontage des limiteurs et réglage via vis
- pression conseillée : 3 bar, éviter les écarts supérieurs à 1 bar entre eau chaude et eau froide
- pression minimum : 1 bar
- pression maximum : 5 bar
- corps, bec et organe de manœuvre en laiton chromé
- flexibles SPEX M10x1, écrou prisonnier G3/8, longueur 350 mm, avec joints filtres paniers limitant l'encrassement
- fixation renforcée par tige inox
Le mitigeur fonctionne avec une cartouche céramique à équilibrage de pression multifonctions, intégrant une butée de limitation de température réglable sur 7 positions, permettant de limiter la température de l’eau et ainsi réduire les risques de brûlure. Le débit d’eau est réglé en usine entre 4 et 6 litres par minute à 3 bars, conforme à la norme pour milieu médical, mais il peut être modifié entre 4 et 20 litres par minute par démontage des limiteurs et réglage via une vis.
Pour la version électronique, la mise en service comprend le raccordement des électrovannes, du boîtier pile ou secteur, et la connexion de la cellule infrarouge. La distance de détection du capteur se règle en coupant puis remettant l’alimentation, en plaçant la main à la distance souhaitée devant le détecteur jusqu’à ce que la LED rouge s’allume en continu, puis en retirant la main lorsque la LED s’éteint, mémorisant ainsi la distance.
Le mitigeur est destiné à être installé en monotrou sur plage, avec une fixation renforcée par une tige inox pour assurer la stabilité. Il est important de purger soigneusement les canalisations avant la mise en service pour éviter d’endommager les mécanismes. La pression de service recommandée est de 3 bars, avec une pression minimale de 1 bar et maximale de 5 bars, en évitant un écart de pression supérieur à 1 bar entre l’eau chaude et froide.
En cas de dysfonctionnement, il est conseillé d’équilibrer les pressions d’entrée à 3 bars, de ne pas pincer ni tordre les flexibles, et de s’assurer que les joints filtres sont bien posés. L’installation doit être réalisée par des professionnels conformément aux normes en vigueur.
L’entretien comprend une maintenance simple et rapide, notamment le démontage et la maintenance de la cartouche et du bec. Le bec est démontable et possède un intérieur lisse, facilitant son nettoyage et sa désinfection pour limiter le dépôt de biofilm.
En résumé, l’utilisation du mitigeur consiste à actionner la commande au coude pour obtenir l’eau à la température souhaitée, avec possibilité de régler le débit et la distance de détection pour la version électronique, dans un contexte hospitalier où l’hygiène et la sécurité sanitaire sont prioritaires.
Les produits PRESTO sont conçus pour offrir une excellente durabilité et une réparabilité optimale.
La garantie fabricant est de 10 ans sur les produits PRESTO, permettant de bénéficier d’une couverture longue durée sur les équipements concernés.
Au-delà de la période de garantie, PRESTO propose également une large gamme de pièces détachées, y compris pour certaines gammes anciennes, afin de faciliter l’entretien et la réparation des produits et de prolonger leur durée de vie.
Questions produits
Ce mitigeur est-il compatible avec tous les lavabos hospitaliers ?
Ce mitigeur est conçu pour une installation monotrou sur plage avec un diamètre de fixation adapté à 55 mm et un raccordement standard G 3/8". Il convient aux lavabos hospitaliers respectant ces dimensions et raccordements.
Comment s’effectue la régulation du débit d’eau sur ce mitigeur ?
Le débit est réglé en usine entre 4 et 6 litres par minute à 3 bars, conforme à la norme NF « Milieu Médical ». Il peut être modifié entre 4 et 20 litres par minute en retirant les limiteurs et en ajustant une vis de réglage.
Quelles sont les caractéristiques de sécurité liées à la température de l’eau ?
La cartouche à équilibrage de pression intègre une butée de limitation de température réglable sur 7 positions, ce qui permet de limiter les risques de brûlure en ajustant précisément la température maximale délivrée.
Le bec est-il fixe ou orientable et comment cela impacte-t-il l’usage ?
Le bec peut être soit fixe, soit orientable à 120° ou 360°, au choix du technicien lors de l’installation. Le bec orientable facilite l’accès à l’eau et le nettoyage du lavabo, tandis que le bec fixe offre une position stable.
Quels matériaux composent le mitigeur et quels sont leurs avantages ?
Le corps, le bec et l’organe de manœuvre sont en laiton chromé, assurant robustesse et durabilité. Le bec démontable possède un intérieur lisse, facilitant le nettoyage et la désinfection tout en limitant le dépôt de biofilm.
Quelles sont les conditions de pression recommandées pour une utilisation optimale ?
La pression de fonctionnement recommandée est de 3 bars, avec une pression minimale de 1 bar et maximale de 5 bars. Il est conseillé d’éviter un écart de pression supérieur à 1 bar entre l’eau chaude et l’eau froide pour garantir un fonctionnement stable.
Comment se réalise la maintenance de ce mitigeur ?
La maintenance est simple et rapide grâce à la modularité de la gamme Modul’Mix. La cartouche et le bec sont démontables pour faciliter le nettoyage, le réglage du débit et la réparation éventuelle.
