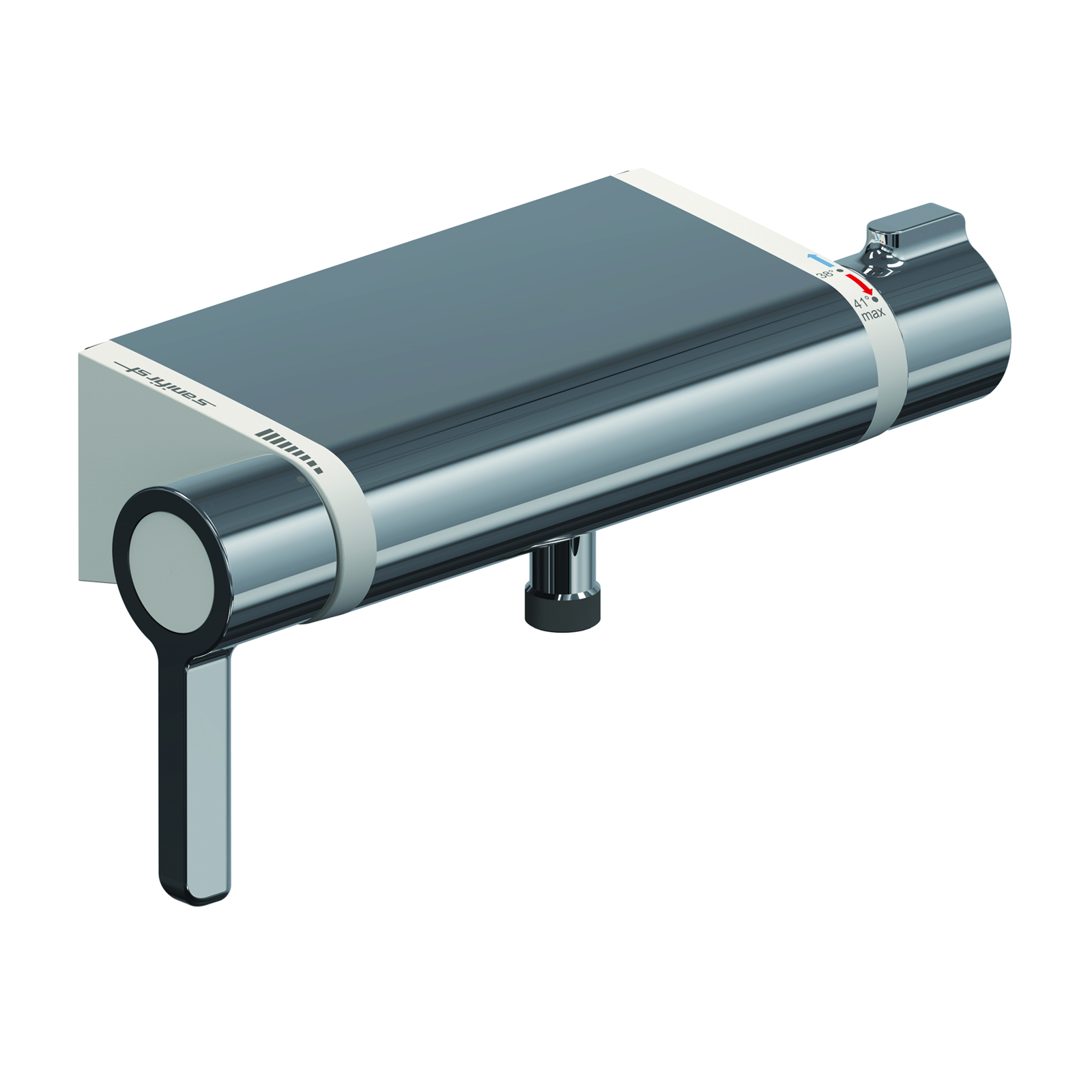

Mitigeur thermostatique douche applique sortie basse butée 41°C SANIFIRST - 75948

Le mitigeur thermostatique douche hospitalier MASTERMIX, référence 75948, est conçu pour une installation en applique murale avec une sortie basse.

Il assure une sécurité optimale grâce à une butée de température réglée à 41°C, évitant tout risque de brûlure.
Le volant de température intègre un déverrouillage sécurisé accessible uniquement par les services techniques, permettant la gestion des chocs thermiques.
En cas de coupure de l'eau froide, le mitigeur ferme automatiquement l'eau chaude conformément à la norme NF EN 1111.

Ce mitigeur associe une cartouche céramique spécifique et une cartouche thermostatique sans clapet anti-retour.
Son corps intérieur lisse limite les zones de stagnation d'eau, réduisant ainsi les risques de développement bactérien, notamment de légionelles et pseudomonas.
Le système anti-intercommunication entre eau froide et eau chaude est performant et conforme à la norme NF EN 1111.

La manipulation est facilitée par une manette longue ergonomique.
Le corps froid du mitigeur assure une isolation anti-brûlure supplémentaire.
Les surfaces lisses et continues, sans angles inaccessibles, optimisent le nettoyage et l’hygiène.

L'installation est simplifiée grâce à une plaque de fixation PLUG&PLAY intégrée.
Le raccordement s’effectue par un filetage mâle G 1/2", avec un entraxe de 150 mm (+/- 10 mm) intégrant robinets d'arrêt 1/4 de tour, filtration et raccord acoustique livrés avec le produit.

Le débit est réglé en usine à 9 litres par minute à 3 bars.
Il peut être ajusté à 6, 8, 9 ou 12 litres par minute à 38°C et 3 bars équilibrés.
La pression recommandée est de 3 bars, avec une pression minimale de 1 bar et maximale de 5 bars.
Il est conseillé d’éviter des écarts de pression supérieurs à 1 bar entre l’eau chaude et l’eau froide.

Le mitigeur est fabriqué en zamak chromé, garantissant robustesse et durabilité.
La maintenance est facilitée par la fermeture du MasterMix® permettant un changement rapide de la cartouche thermostatique.

Ce produit est certifié NF Médical, répondant aux exigences spécifiques du secteur hospitalier.

Les dimensions principales sont une largeur totale de 294 mm, une hauteur de 132 mm et une profondeur de 110 mm.
Le raccordement est en G 1/2".

Les "plus" produits comprennent une technologie brevetée Mastermix, une sécurité anti-brûlure avec maintien de température et coupure automatique de l'eau chaude, une protection anti-prolifération bactérienne, ainsi qu'une installation et une maintenance simples et rapides.

• gamme : mastermix
• modèle : mitigeur de douche, sortie basse, mural applique
• butée de température : 41°C avec déverrouillage sécurisé accessible uniquement par les services techniques
• cartouche : association d'une cartouche céramique spécifique et d'une cartouche thermostatique conforme NF EN 1111, sans clapet anti-retour
• sécurité : coupure automatique de l'eau chaude en cas de coupure d'eau froide conforme NF EN 1111
• corps : zamak chromé, intérieur lisse limitant le développement bactérien (légionelles, pseudomonas), isolation anti-brûlure
• raccordement : filetage mâle G 1/2", entraxe 150 mm (+/- 10 mm) avec robinets d'arrêt 1/4 de tour, filtration et raccord acoustique intégrés
• débit : réglé usine à 9 l/min à 3 bar, réglable à 6, 8, 9 ou 12 l/min à 38°C et 3 bar équilibrés
• pression conseillée : 3 bar, pression minimale 1 bar, pression maximale 5 bar, éviter les écarts de pression supérieurs à 1 bar entre eau chaude et eau froide
• dimensions principales : largeur 294 mm, hauteur 132 mm, profondeur 110 mm
• installation : plaque de fixation plug&play intégrée

Le mitigeur thermostatique douche applique sortie basse butée 41°C SANIFIRST s'utilise de la manière suivante :

L'utilisateur installe le mitigeur en applique murale, en veillant à purger soigneusement les canalisations avant la mise en service pour éviter d'endommager les mécanismes. La pression de service recommandée doit être comprise entre 1 et 5 bars, avec un écart de pression (ΔP) inférieur à 1 bar entre l'eau chaude et l'eau froide. Il est également nécessaire de respecter une différence minimale de température de 15°C entre l'eau chaude et la sortie d'eau mélangée.

Le réglage de la température s'effectue via un volant muni d'une butée à 41°C, qui empêche la température de dépasser ce seuil. Cette butée peut être déverrouillée uniquement par les services techniques pour réaliser un choc thermique. Le débit d'eau est réglé en usine à 9 litres par minute à 3 bars, mais peut être ajusté à 6, 8, 9 ou 12 litres par minute à 38°C et 3 bars équilibrés en dévissant la manette et en agissant sur la cartouche de réglage.

Pour réaliser un choc thermique, l'utilisateur doit déverrouiller la butée de température à l'aide d'une clé Allen de 2,5 mm, puis tourner la manette pour augmenter la température pendant 30 minutes, afin d'assurer une désinfection thermique.

En cas de dysfonctionnement, plusieurs actions sont recommandées : ouvrir les robinets d'arrêt si l'eau ne coule pas, nettoyer ou remplacer les filtres en cas d'obstruction, équilibrer les pressions d'eau chaude et froide si le mélange n'est pas correct, régler ou remplacer la cartouche thermostatique si nécessaire. Ces opérations doivent être réalisées en respectant la pression recommandée et les consignes de montage.

Le nettoyage du mitigeur doit être effectué exclusivement à l'eau savonneuse, en évitant tout produit abrasif, acide, alcalin ou ammoniaqué.

Enfin, la maintenance inclut le démontage et le nettoyage ou remplacement de la cartouche thermostatique et des filtres, avec un serrage maximal des vis de 1,5 Nm. Le mitigeur est conçu pour une installation et une maintenance simples et rapides grâce à sa plaque de fixation « plug and play ».

Ces informations sont issues du mode d’emploi et de la fiche technique fournis, notamment des pages 1 à 15 du guide d’installation et d’utilisation SANIFIRST.
