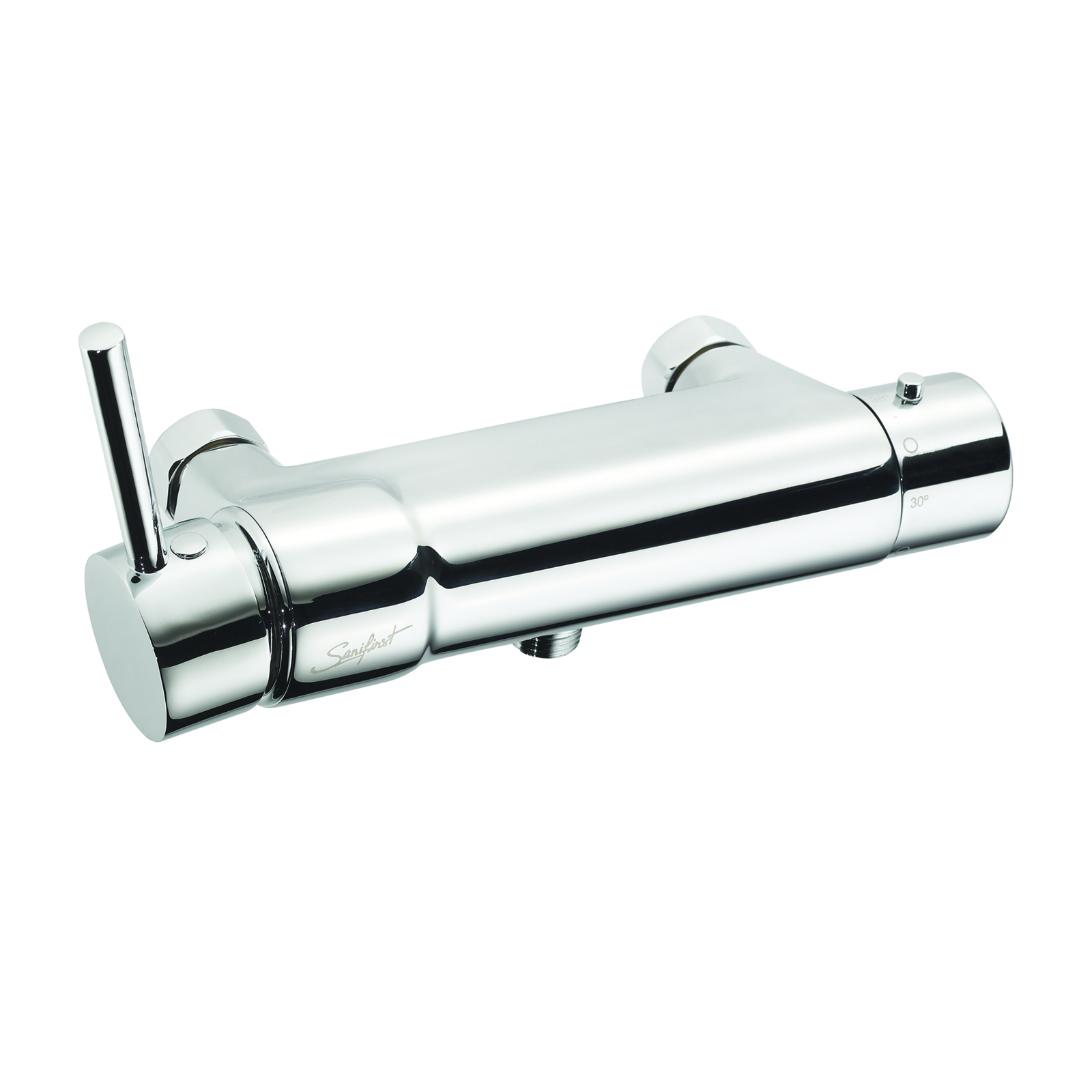

Mitigeur thermostatique douche manette bas butée 38°C SANIFIRST - 75116

Mitigeur thermostatique pour douche hospitalier de la gamme Mastermix, modèle 75116, conçu pour assurer une sécurité optimale contre les brûlures et la prolifération bactérienne.

Ce mitigeur ne comporte pas de clapets anti-retour afin d'éviter toute intercommunication entre l'eau froide et l'eau chaude sanitaire, principale source de développement bactérien.
Son corps intérieur lisse limite la fixation du biofilm et il ne possède pas de chambre de mélange sous pression.
La manette, positionnée vers le haut, intègre une butée de température à 38°C pour une utilisation sécurisée.
L'entraxe est de 150 mm avec une tolérance de +/- 20 mm, et le mitigeur est fourni avec des raccords excentrés.

Le mitigeur offre une double sécurité grâce à la prévention contre la prolifération bactérienne et une protection anti-brûlure, technologie unique sur le marché.
Il est certifié NF Médical et conforme à la norme NF EN 1111, avec un corps froid assurant une isolation anti-brûlure et une butée de température à 41°C garantissant un choc thermique sécurisé.
La cartouche thermostatique est remplaçable sans couper les réseaux d'eau, ce qui facilite la maintenance.
Le risque d’entartrage est fortement réduit.
Une version TOUCH propose un déclenchement souple par effleurement, adaptée aux personnes à mobilité réduite et aux enfants.
Le design exclut tout recoin inaccessible, ce qui facilite le nettoyage et l’hygiène.
La plaque de fixation est de type « Plug & Play » pour une installation simplifiée.

Le débit est réglable entre 5 et 14 litres par minute sous une pression recommandée de 3 bars.
Il est conseillé d’éviter des écarts de pression supérieurs à 1 bar entre l’eau chaude et l’eau froide.
La pression minimale d’utilisation est de 1 bar et la pression maximale de 5 bars.

Le corps du mitigeur est en laiton chromé, garantissant robustesse et durabilité.
Le raccordement s’effectue par écrou prisonnier G3/4, livré avec rosaces et raccords excentrés mâles G1/2 et G3/4.

Les dimensions principales sont : une largeur totale de 252 mm, une hauteur de 90 mm, une profondeur de 86 mm, avec un diamètre de rosace de 66 mm.

Ce mitigeur est particulièrement adapté aux environnements hospitaliers et aux utilisateurs nécessitant une sécurité renforcée, notamment les personnes âgées et les enfants.
Il combine confort d’utilisation, hygiène renforcée et maintenance facilitée grâce à sa conception innovante et brevetée.

• gamme : mastermix
• référence fournisseur : 75116
• volant de température avec butée de température 38°C
• réglage débit estimé entre 5 et 14 litres par minute à 3 bars
• pression minimale d’utilisation : 1 bar
• pression maximale d’utilisation : 5 bars
• écart de pression conseillé entre eau chaude et eau froide inférieur à 1 bar
• corps en laiton chromé
• raccordement par écrou prisonnier G3/4 avec rosaces et raccords excentrés mâles G1/2 et G3/4
• entraxe 150 mm +/- 20 mm
• dimensions : largeur 252 mm, hauteur 90 mm, profondeur 86 mm, diamètre rosace 66 mm
• technologie brevetée sans clapet anti-retour ni intercommunication eau froide/eau chaude
• corps froid assurant isolation anti-brûlure
• maintenance simple avec cartouche thermostatique remplaçable sans couper l’eau
• sécurité anti-brûlure et anti-prolifération bactérienne conforme à la norme NF EN 1111
• adapté aux personnes à mobilité réduite (personnes âgées, enfants)

Le mitigeur thermostatique se règle via une manette positionnée vers le haut avec une butée de température fixée à 38°C. Pour l’utiliser, il faut tourner la manette pour ajuster la température de l’eau mitigée, qui doit se situer entre 37° et 39° pour le repère 38°. Le débit est réglable entre 5 et 14 litres par minute sous une pression recommandée de 3 bars, en évitant un écart de pression supérieur à 1 bar entre l’eau chaude et l’eau froide.

Avant installation, il est nécessaire de purger les réseaux d’eau et de s’assurer que les arrivées d’eau sont coupées. Le mitigeur se fixe sur des raccords femelles avec un entraxe de 150 +/- 20 mm. Après installation, il faut ouvrir l’eau et vérifier l’absence de fuite ainsi que la bonne régulation de la température. Il est conseillé de manœuvrer régulièrement la manette de réglage de la température afin d’éviter que le système thermostatique ne se grippe sur une position.

Pour limiter le débit, il est possible d’ajuster un cavalier interne après avoir démonté la manette, ouvert le mitigeur au débit maximal désiré, puis desserré deux vis pour avancer le cavalier jusqu’au contact avec le levier de la cartouche d’ouverture.

En cas de besoin, la cartouche thermostatique est accessible sans couper les réseaux d’eau, après démontage de la manette et de certaines pièces, permettant de nettoyer les filtres ou de remplacer la cartouche. L’étalonnage de la cartouche se fait en démontant le volant de réglage et en faisant tourner le crantage de la cartouche pour obtenir 38°C à l’eau mitigée, puis en remontant le volant pour que le repère 38° soit contre la butée.

Pour réaliser un choc thermique, il faut placer le volant sur la butée de 38°C, dévisser complètement la tige de blocage de température avec une clé 6 pans de 7, ce qui supprime la sécurité sur la température. Après le choc thermique, remettre le volant sur 38°C et revisser la tige pour revenir au fonctionnement normal.

Les conditions d’utilisation recommandées sont une pression d’alimentation entre 1 et 5 bars, une différence de pression maximale de 1 bar entre l’eau froide et chaude, et une température maximale de 80°C.

L’ouverture de la robinetterie s’effectue en serrant les écrous à l’aide d’une clé plate et en raccordant le flexible de douche avec un joint plat d’étanchéité. Après installation, il faut vérifier que la température de l’eau mitigée évolue correctement en fonction du réglage demandé.
