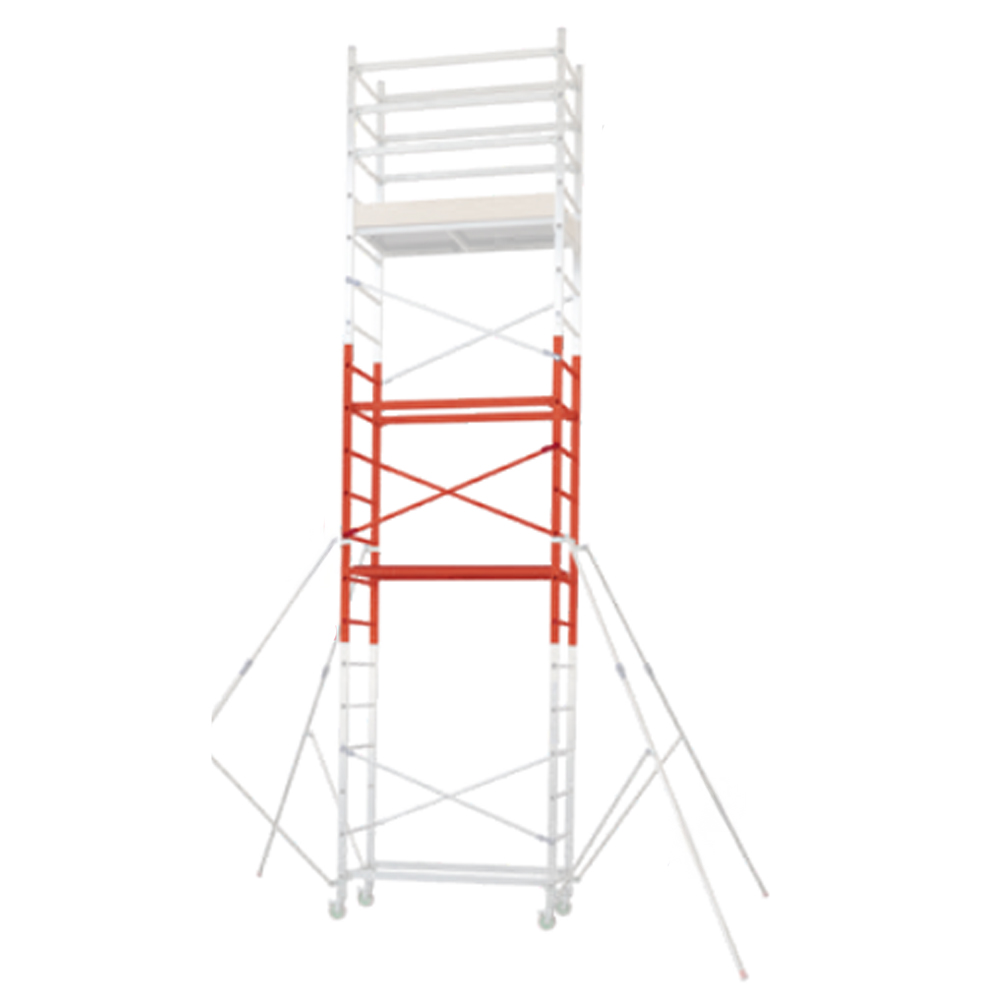

Module 3 pour échafaudage ALTO aluminium FACAL - M3

Le module 3 pour échafaudage ALTO, référence M3, est conçu entièrement en aluminium pour allier légèreté et robustesse. Il se compose de deux échelles de sept échelons, accompagnées de deux diagonales assurant la stabilité de l’ensemble. Deux lisses viennent compléter la structure tandis qu’un plateau équipé d’une trappe facilite le travail en hauteur et offre un accès pratique pour le passage des matériaux ou outils. L’ensemble forme une solution modulable et sécurisée adaptée aux besoins professionnels sur chantier.

• Référence : M3
• Matériau : Aluminium
• Échelles : 2, chacune avec 7 échelons
• Diagonales : 2
• Lisses : 2
• Plateau avec trappe intégré
• Modulable et sécurisé pour les travaux en hauteur

Le module 3 pour échafaudage ALTO aluminium FACAL - M3 s’utilise en assemblant les deux échelles à 7 échelons munies de roues avec frein, en les reliant par deux lisses horizontales insérées au premier échelon depuis le sol, puis en fixant les deux diagonales aux deuxième et quatrième échelons grâce à un système de verrouillage à expansion automatique actionné par des leviers. Le plateau en bois Eurodeck antidérapant et résistant à l’eau, équipé d’une trappe d’accès, se positionne sur le troisième échelon.

Une fois la base montée, le travail en hauteur s’effectue sur la plateforme, accessible uniquement par la trappe, en respectant la charge maximale uniformément répartie de 190 kg. Le module est stabilisé par quatre stabilisateurs télescopiques réglables horizontalement et verticalement, positionnés avec la partie courte de la fixation tournée vers l’intérieur de la structure et fixés par vis aux échelles.

L’échafaudage peut être déplacé manuellement sur une surface plane et stable, sans personne ni matériel dessus, en veillant à bloquer les roues par les freins avant toute utilisation. Il est interdit de sauter sur la plateforme ou de se pencher au-delà de la structure.

L’assemblage et le démontage doivent être réalisés par au moins deux personnes ayant pris connaissance des instructions. Le module doit être installé sur un sol plan, stable, non glissant et avec une inclinaison maximale de 1%. L’accès à la plateforme se fait uniquement par la trappe intégrée.

L’échafaudage ne doit pas être utilisé pour accéder à d’autres échafaudages ou structures, ni être relié à d’autres modules pour former un pontage. Son utilisation est interdite en cas de vent supérieur à 30 km/h, auquel cas il doit être démonté ou déplacé dans un endroit protégé.

Le module est destiné à un usage professionnel sur chantier, pour des travaux en hauteur jusqu’à une hauteur de travail maximale de 6,90 m (en montage avec modules complémentaires). Le travail doit toujours se faire sur une seule plateforme de travail à la fois.

En cas de fonctionnement non conforme, comme un montage incorrect, il convient de vérifier le bon assemblage des éléments, le verrouillage des roues, l’état des stabilisateurs et de ne pas utiliser le module si ces conditions ne sont pas respectées.

Les dépôts de saleté peuvent être nettoyés avec de l’eau ou une pâte nettoyante, et les réparations ou maintenances doivent être effectuées par des personnes compétentes en suivant les instructions du fabricant.

Enfin, le module est livré prêt à l’emploi en un seul colis, facilitant la manutention et le stockage.
