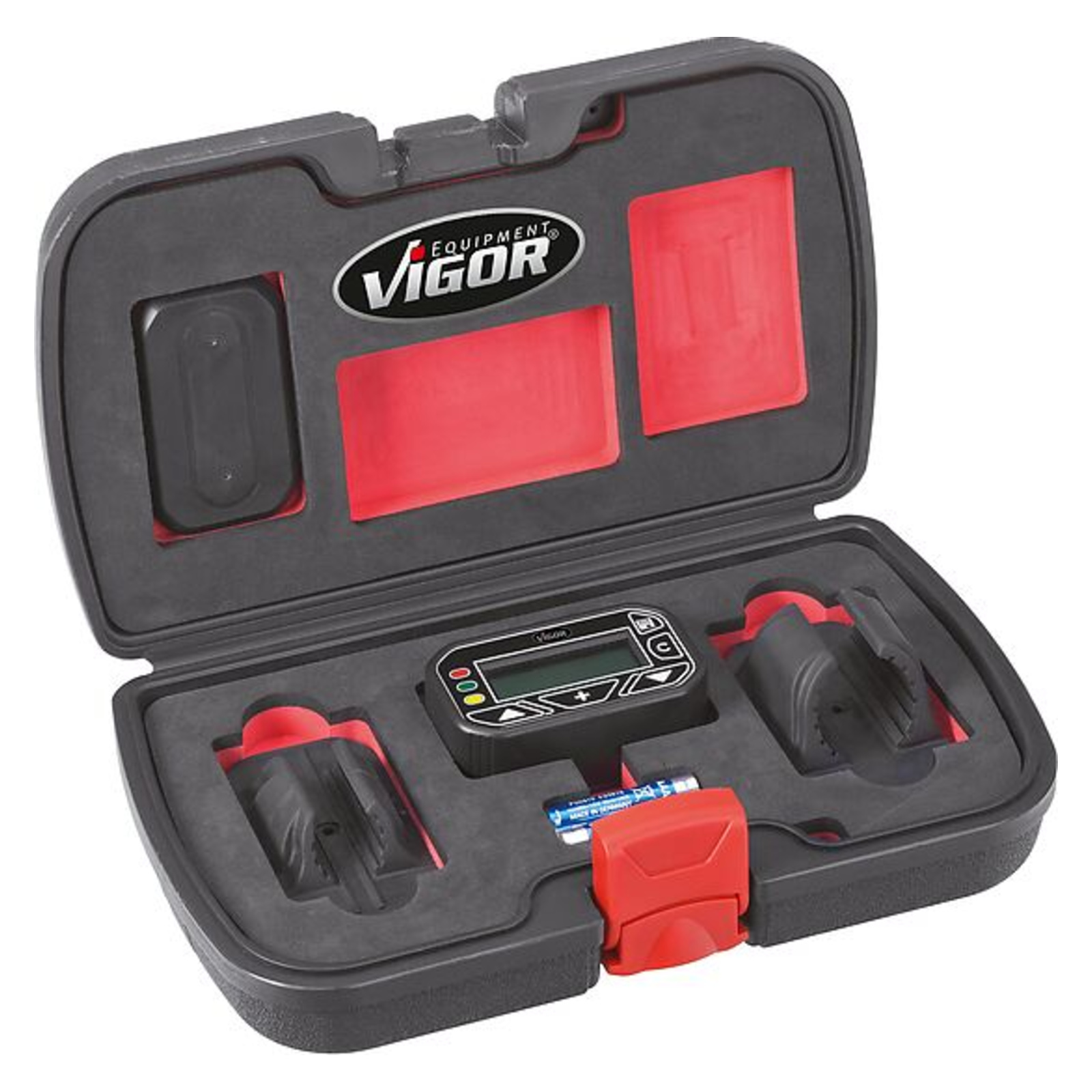

Module d'angle de rotation VIGOR - V2795
Référence : H122V2795
Découvrez Module d'angle de rotation VIGOR - V2795 disponible à l'achat
- Mesure d'angle précise de 0.0° à 999.0° avec graduation 0.1°
- Affichage clair avec alertes LED et buzzer sonore
- 99 mémoires pour stocker les mesures
- Autonomie maîtrisée avec affichage de charge et arrêt auto
- Dimensions compactes 75 x 45 x 30 mm pour usage polyvalent
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Mode d’emploi
1 document
Certificat
1 document
Voir plus de documents
Le module d'angle de rotation VIGOR - V2795 est un appareil électronique de mesure d'angle précis et performant.
Il permet un réglage et une mesure d'angle cumulée de 0,0° à 999,0° avec une graduation fine de 0,1°.
La mesure peut s'effectuer dans le sens horaire comme antihoraire, sur des angles de toute longueur.
L'appareil dispose de 99 emplacements mémoire pour enregistrer les valeurs mesurées.

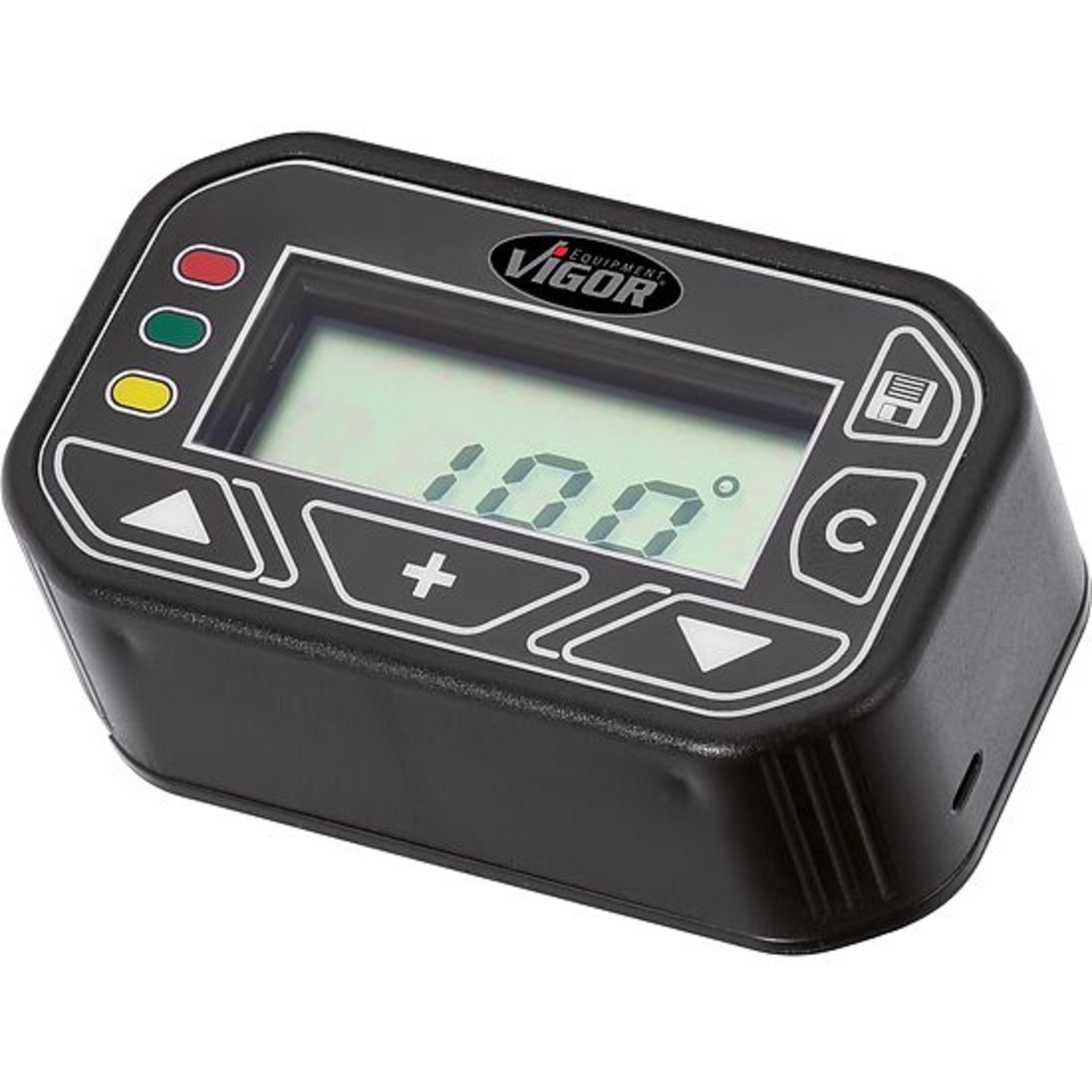

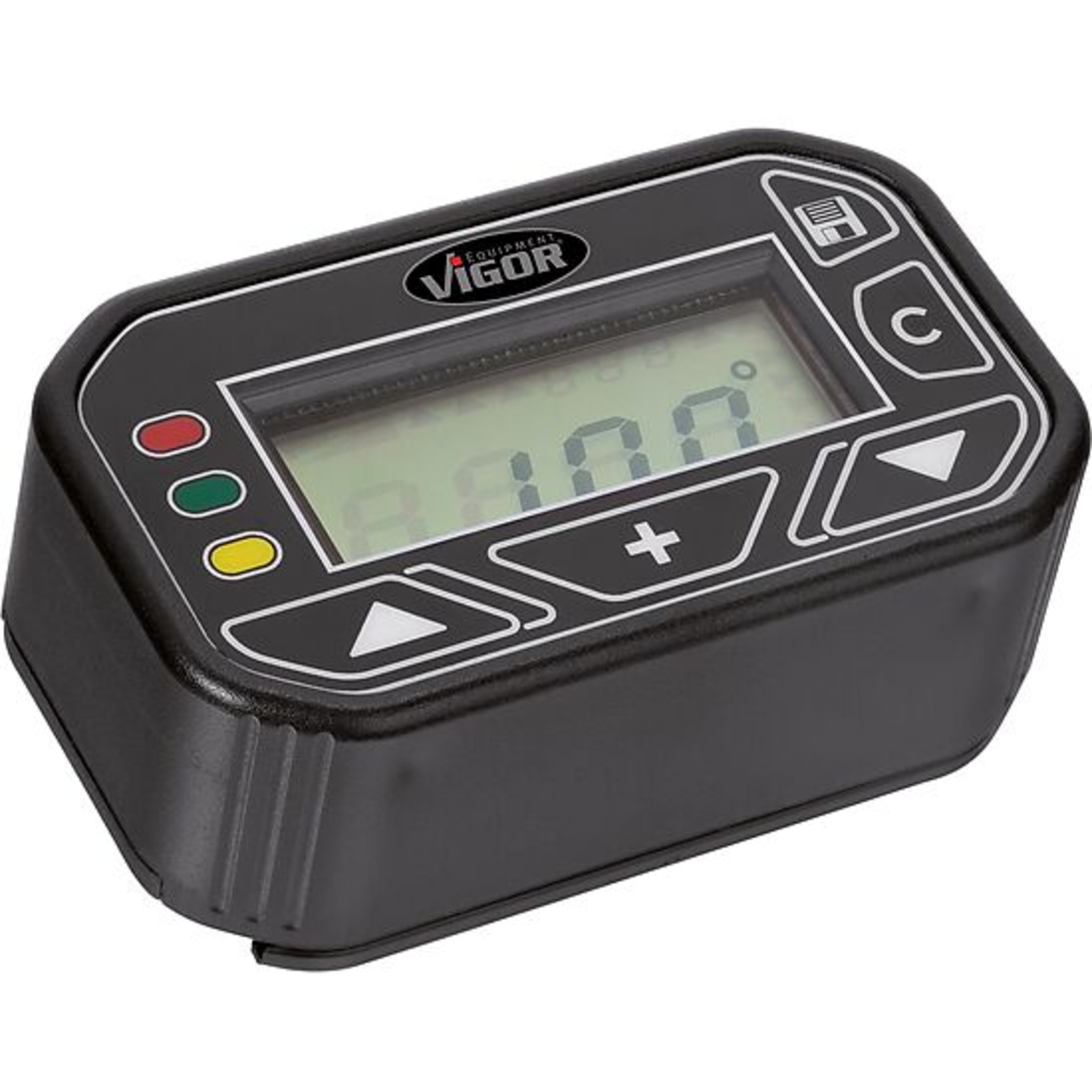

Un affichage LCD indique clairement l'angle mesuré ainsi que la direction (CCW pour antihoraire).
Des voyants LED de couleur rouge, verte et jaune signalent respectivement un dépassement de 100 %, une plage de 90 à 98 % et une plage de 80 à 90 % de l'angle réglé.
Une alarme visuelle par LED clignotante et sonore par buzzer avertit en cas d'alerte.
L'état de charge des deux piles AAA (1,5 V) est affiché, assurant un suivi de l'autonomie.
Le module s'éteint automatiquement après deux minutes d'inactivité pour préserver la batterie.
Ses dimensions compactes sont de 75 mm de longueur, 45 mm de largeur et 30 mm de profondeur.
La précision de déclenchement est de ± 2 %.
Le fonctionnement comprend plusieurs modes : un mode pré-réglé variable pour ajuster l'angle de référence, un mode de mesure avec accumulation des angles, et un mode mémoire pour consulter les mesures enregistrées.
En cas de dépassement de la valeur maximale de 999°, l'affichage indique « FULL » et la mesure s'interrompt jusqu'à réinitialisation.
Le module est conçu pour être utilisé horizontalement avec une compensation de 8° et verticalement sur outils flexibles avec la même compensation, assurant ainsi une mesure fiable.
Il est conforme aux directives européennes de compatibilité électromagnétique (2014/30/EU) et répond aux normes harmonisées EN 61000-6-3 :2007+A1 :2011, EN 61000-6-1 :2007, ainsi qu'aux normes techniques CISPR16-2-3:2010+A1 :2010, IEC 61000-4-2 :2008, IEC 61000-4-3 :2006+A1:2007+A2 :2010 et IEC 61000-4-8 :2009.
Ce module d'angle est un outil fiable et précis pour toutes les applications nécessitant la mesure et le contrôle d'angles dans divers contextes industriels ou techniques.
- Précision : 2 %
- Dimension : 75 x 45 x 30 mm

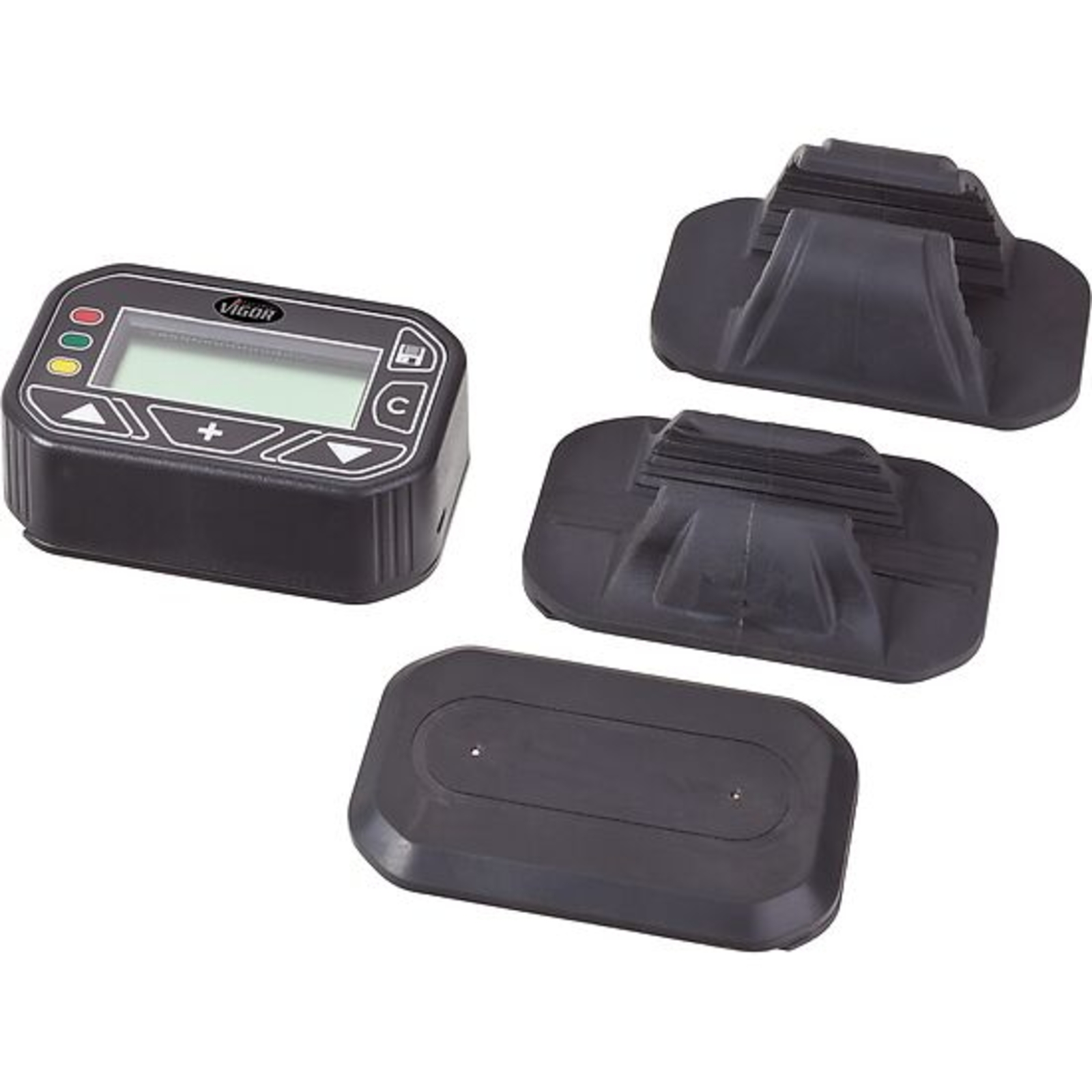

- Nombre d'outils : 4
- Nombre de batteries / batteries rechargeables : 2 ST
- Désignation de la batterie / batterie rechargeable : Pile 1,5 V / AAA / (L)R03
Pour mesurer un angle, appuyez sur la touche « + » afin de commencer à cumuler la mesure. En mode de mesure, le module détecte automatiquement la direction du mouvement et affiche sur l'écran LCD la valeur réelle de l'angle appliqué, que ce soit dans le sens horaire ou antihoraire. Si vous inversez la direction de plus de 5°, l'affichage clignote et le cumul de l'angle s'arrête.
Pour poursuivre la mesure, placez la clé en tension dans la même direction et appuyez de nouveau sur « + » pour additionner l'angle. Pour mesurer un second mouvement, revenez au point de départ, éliminez le jeu de l'outil en exerçant une légère force, puis appuyez sur « + » pour ajouter cet angle au total cumulé.
Le module dispose d'un mode d'enregistrement accessible via la touche « M », permettant de consulter les valeurs mémorisées. Pour naviguer dans les valeurs enregistrées, utilisez les touches « vers le haut » et « vers le bas », puis appuyez sur « M » pour quitter ce mode.
En cas de dépassement de la valeur maximale de mesure (999°), l'appareil affiche « FULL » et interrompt la mesure. Pour réinitialiser, appuyez sur « C » afin de supprimer la valeur mesurée.
L'appareil s'éteint automatiquement après deux minutes d'inactivité pour économiser la batterie.
Concernant les conditions d'usage, le module doit être utilisé horizontalement avec une compensation de 8 degrés. Lorsqu'il est utilisé sur des outils flexibles en position verticale, il doit également être réglé avec une compensation de 8 degrés.
Enfin, la suppression d'une mesure s'effectue en appuyant sur la touche « C », ce qui efface la valeur affichée et revient au degré d'angle pré-réglé, tout en enregistrant la valeur mesurée.
Indépendamment des droits dont l’acheteur pourrait bénéficier en cas de défauts de matière conformément à la section B. V., HAZET accorde une garantie complète sur tous les outils en cas de défauts de matière ou de fabrication. Les adaptateurs sont exclus de la garantie complète. La garantie complète pour l’utilisation avec machines se limite aux défauts de matière ou de fabrication. L’usure normale et/ou la rupture par fatigue d’un outil, ainsi que les pièces d’usure, ne sont pas couvertes par la garantie. Sont également exclus de la garantie complète les outils qui ne sont plus en état de fonctionner en raison de leur ancienneté ou d’une utilisation non conforme aux instructions ou non conforme à l’usage prévu. À cet égard, il convient de tenir compte des modes d’emploi et des consignes de sécurité correspondants des outils HAZET. Il faut également respecter les consignes générales de sécurité ainsi que les indications figurant dans le catalogue des outils HAZET.
Questions produits
Comment régler le module d'angle de rotation VIGOR V2795 pour une mesure précise en position horizontale ou verticale ?
Le module doit être réglé avec une compensation de 8 degrés lorsqu'il est utilisé en position horizontale. Si l'appareil est utilisé sur un outil flexible en position verticale, il faut également appliquer une compensation de 8 degrés. Ces réglages assurent une mesure fiable de l'angle.
Quelle est la plage de mesure et la précision du module d'angle de rotation VIGOR V2795 ?
Le module mesure des angles de 0,0° à 999,0° avec une graduation fine de 0,1°. Sa précision de déclenchement est de ± 2 %, ce qui permet un contrôle précis des angles dans diverses applications.
Le module V2795 peut-il mesurer des angles dans les deux sens de rotation ?
Oui, il effectue des mesures dans le sens horaire et antihoraire, avec reconnaissance automatique de la direction affichée sur l'écran LCD, ce qui facilite l'utilisation dans différents contextes.
Comment fonctionne le mode mémoire du module d'angle VIGOR V2795 ?
Le module dispose de 99 emplacements mémoire pour enregistrer les valeurs mesurées. Vous pouvez accéder au mode mémoire pour consulter, rechercher et gérer ces valeurs enregistrées via les commandes dédiées.
Que se passe-t-il en cas de dépassement de la mesure maximale de 999° ?
Lorsque la mesure dépasse 999°, l'affichage indique « FULL » et la mesure s'interrompt jusqu'à réinitialisation. Il faut alors appuyer sur la touche « C » pour effacer la valeur et reprendre les mesures.
Quelle est l'autonomie et le type de batterie utilisés par le module d'angle VIGOR V2795 ?
Le module fonctionne avec deux piles AAA 1,5 V. En mode fonctionnement continu, l'autonomie est d'environ 60 heures, et en mode veille, elle peut atteindre jusqu'à un an.
