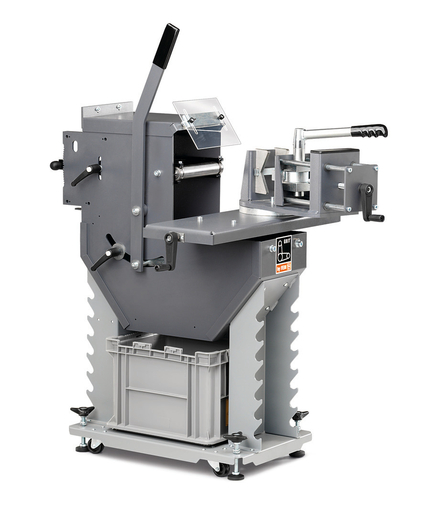

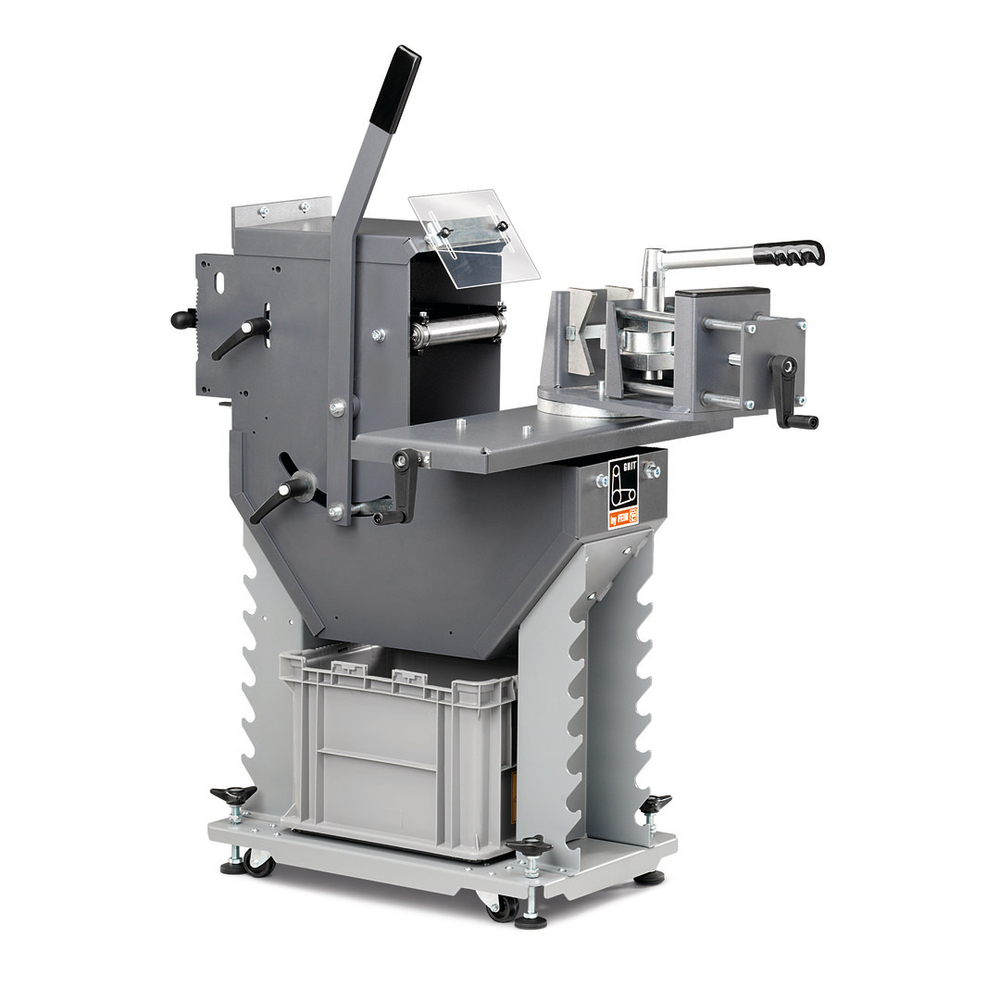

Module de grugeage GRIT GIR FEIN - 99001007001
Référence : F07099001007001
Découvrez Module de grugeage GRIT GIR FEIN - 99001007001 disponible à l'achat
Les points clés
- Grugeage de précision pour tubes, profils et matériaux plats
- Adapté aux dimensions de bandes jusqu'à 150 x 2 250 mm
- Capacité de coupe pour des diamètres de tube de 20 à 150 mm
- Idéal pour un usage en série avec un poids de 109 kg
3 690,59 € TTC 3 075,49 € HT
Demander un devis gratuit
Etapes du devis :
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Documents techniques :
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents
Ces produits devraient vous intéresser
Découvrez le module de grugeage conçu pour assurer un grugeage de précision en série. Ce produit est idéal pour le traitement de tubes, de profils et de matériaux plats, offrant une grande flexibilité d'utilisation.
Ce module est compatible avec des bandes de dimensions allant jusqu'à 150 x 2 250 mm et peut traiter des tubes avec des diamètres compris entre 20 et 150 mm. Avec un poids de 109 kg, il est robuste et parfaitement adapté à un usage intensif. La capacité de coupe de cet équipement en fait un choix incontournable pour les professionnels à la recherche de performances constantes et d'une précision optimale dans leurs travaux de grugeage.
En somme, ce module de grugeage répond aux exigences les plus strictes en matière de précision et d'efficacité.
Le module de grugeage GRIT GIR FEIN est conçu pour le grugeage de précision en série des tubes, profils et matériaux plats. Il permet un traitement précis des tubes avec un diamètre compris entre 20 et 150 mm, ainsi que des profils et matériaux plats jusqu’à 120 x 150 mm. Ce module est compatible avec des bandes abrasives de dimensions 150 x 2 250 mm.
Ce produit robuste, avec un poids de 109 kg, est adapté à un usage intensif et offre une grande flexibilité grâce à plusieurs avantages :
- Grugeage précis pour tubes et profilés dans la plage de diamètre 20 à 193,7 mm.
- Butée intégrée facilitant les applications en série.
- Possibilité de réglages individuels de l’angle jusqu’à 90°.
- Combinaison possible avec la ponceuse à bande GI 150 (2H).

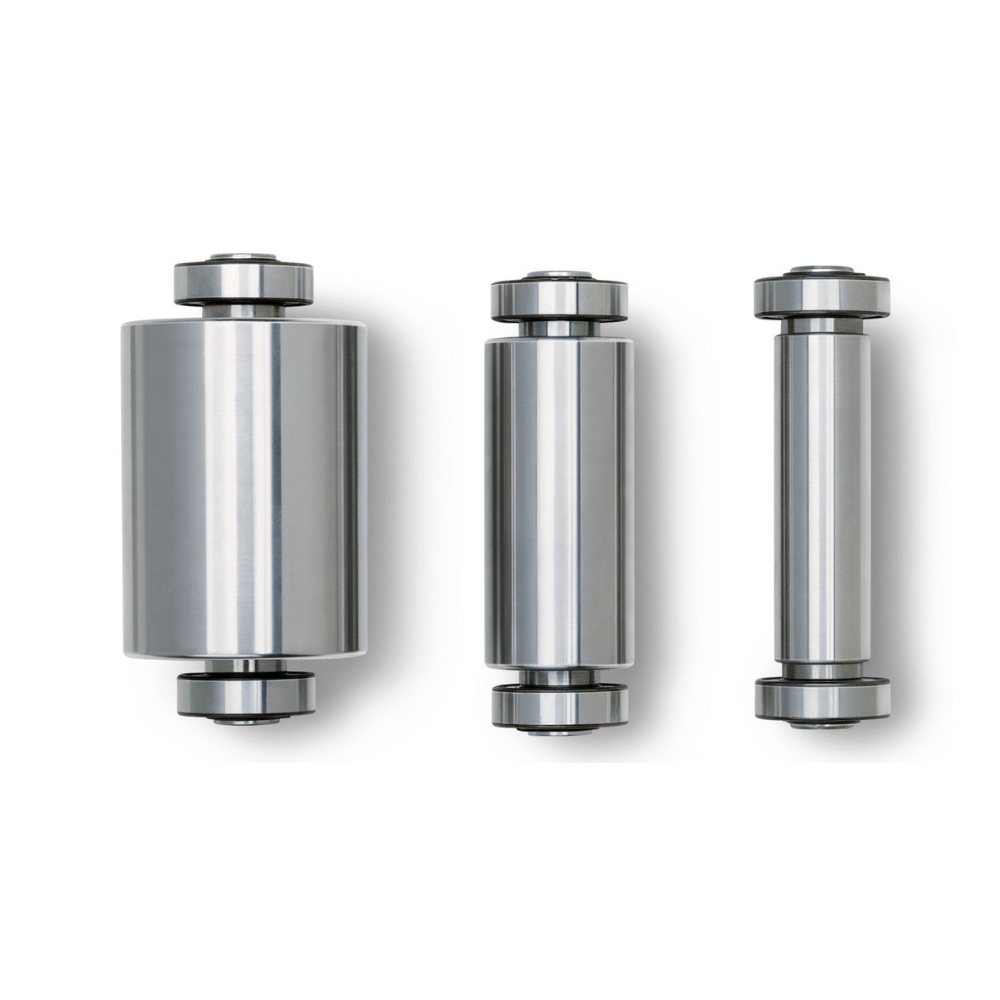

- Rouleaux de contact disponibles en option dans les dimensions courantes.
Le module est livré avec un rouleau de contact de diamètre 42,4 mm, une bande abrasive 150 x 2 250 mm (grain K 36 R) et une boîte à poussières.
Ce module s’utilise principalement pour le traitement de tubes, profils et matériaux plats, offrant une capacité de coupe et une précision optimales, répondant ainsi aux exigences professionnelles les plus strictes en matière de grugeage.
Ce produit robuste, avec un poids de 109 kg, est adapté à un usage intensif et offre une grande flexibilité grâce à plusieurs avantages :
- Grugeage précis pour tubes et profilés dans la plage de diamètre 20 à 193,7 mm.
- Butée intégrée facilitant les applications en série.
- Possibilité de réglages individuels de l’angle jusqu’à 90°.
- Combinaison possible avec la ponceuse à bande GI 150 (2H).
- Rouleaux de contact disponibles en option dans les dimensions courantes.
Le module est livré avec un rouleau de contact de diamètre 42,4 mm, une bande abrasive 150 x 2 250 mm (grain K 36 R) et une boîte à poussières.
Ce module s’utilise principalement pour le traitement de tubes, profils et matériaux plats, offrant une capacité de coupe et une précision optimales, répondant ainsi aux exigences professionnelles les plus strictes en matière de grugeage.
Ø tube : 20 – 150 mm
Dimensions des bandes : 150 x 2 250 mm
Dimensions max. des profils / matériaux plats : 120 x 150 mm
Le module de grugeage GRIT GIR FEIN s’utilise en combinaison avec une ponceuse à bande GI150/GI1502H. Avant toute intervention, il est impératif de débrancher la machine. Le module est destiné au grugeage de précision en série des extrémités de tubes, profils et matériaux plats, dans une plage de diamètre de 20 à 150 mm pour les tubes et jusqu’à 120 x 150 mm pour les profils et matériaux plats.
L’utilisation commence par le montage du module sur la ponceuse à bande, en alignant les fixations et en serrant les leviers de fermeture rapide. Le module doit être stabilisé au moyen des pieds réglables et un récipient collecteur doit être rempli à moitié d’eau et placé entre les supports du module pour éviter tout risque d’incendie lors de l’utilisation.
Le rouleau de contact est monté dans la fourche de guidage et fixé par des vis. En cas de changement de rouleau, le réglage du guidage de la bande abrasive doit être ajusté pour assurer un bon centrage. La bande abrasive (150 x 2250 mm) est installée en respectant le sens de rotation indiqué et tendue via la tension prévue sur la ponceuse.
L’utilisateur règle la hauteur du rouleau de contact pour correspondre au centre du tube, ou selon le réglage souhaité, à l’aide d’un levier de serrage. La bande abrasive est contrôlée et ajustée pour qu’elle reste centrée sur le rouleau de contact pendant le fonctionnement.

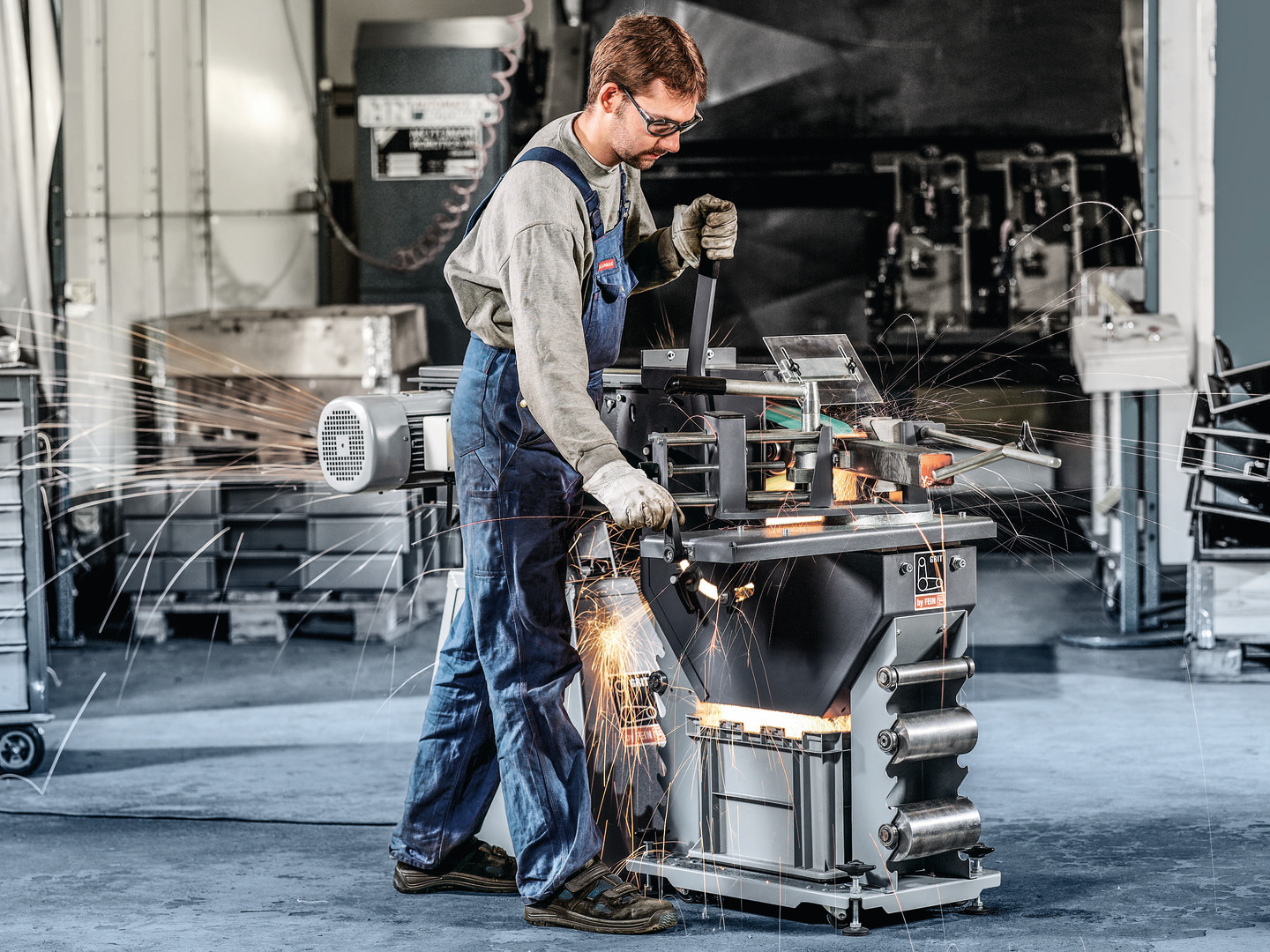

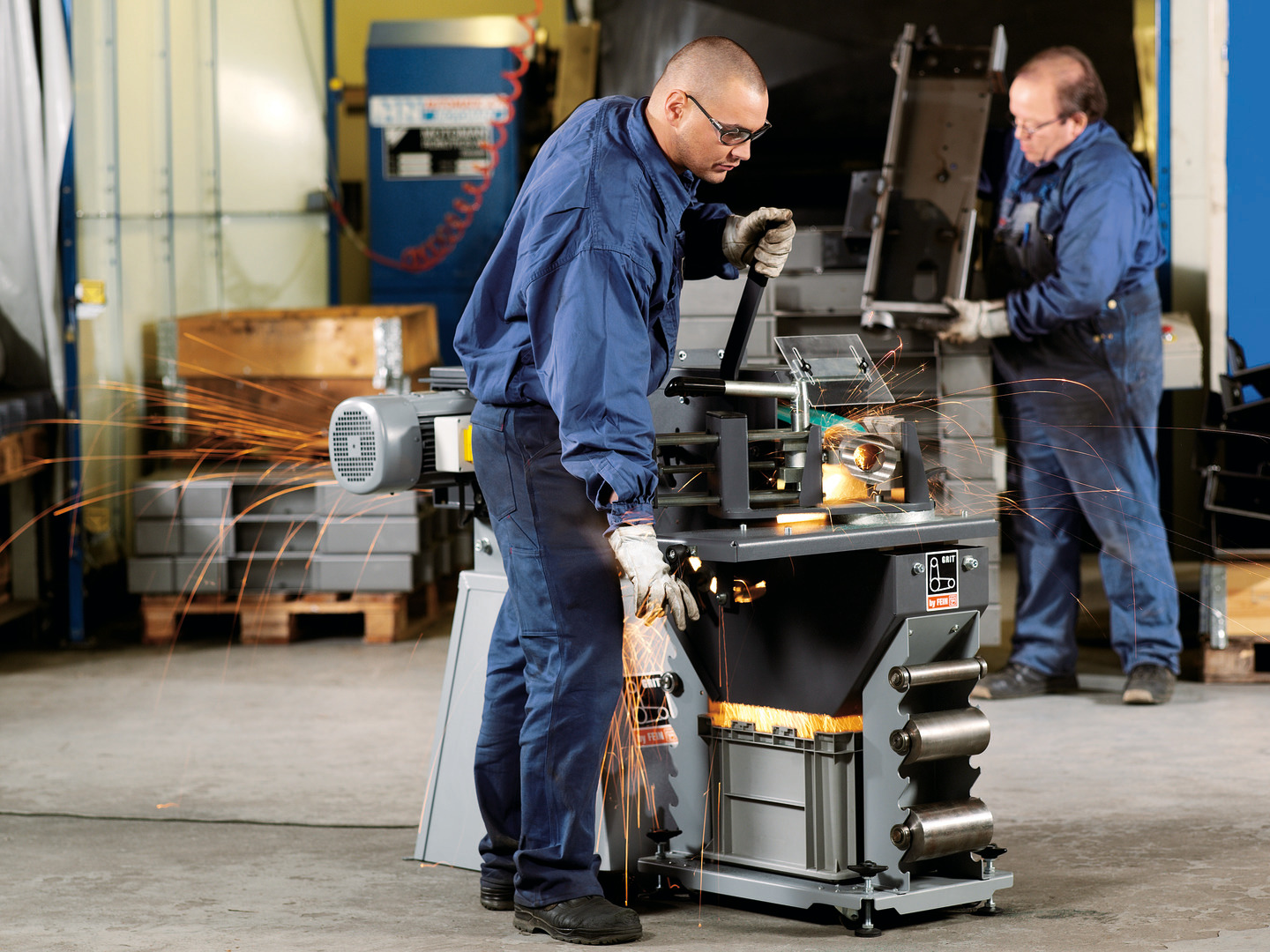

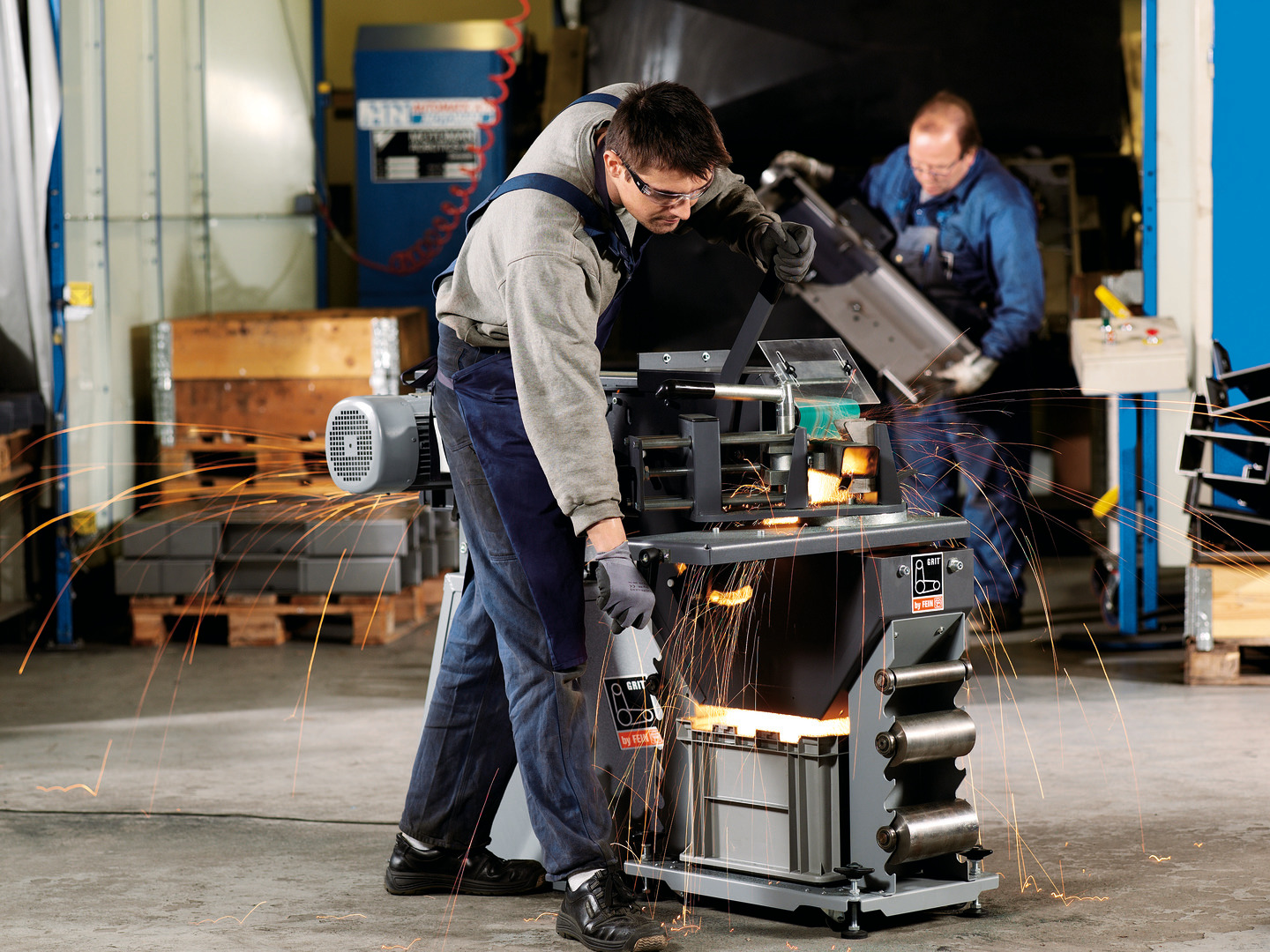

Pour le grugeage, l’opérateur positionne la pièce contre le module, tire le levier d’avance avec une main et déplace latéralement la table de travail avec l’autre main pour user uniformément la bande abrasive. Il est important d’exercer une pression d’appui constante et régulière tout au long de l’opération.
En cas de dysfonctionnement, les actions utilisateur explicitement indiquées sont les suivantes : ajuster la hauteur centrale du rouleau si des bruits de fonctionnement importants se manifestent, réduire la pression d’appui si le tube se décolore, et remplacer la bande abrasive en cas de formation excessive de bavures.
Le module est utilisé dans un environnement protégé des intempéries, exclusivement avec les accessoires et outils recommandés. Les pièces de diamètre inférieur à 35 mm ne doivent pas être traitées avec la ponceuse GI150.
Enfin, un entretien régulier consiste à vider le récipient collecteur, nettoyer la poussière métallique refroidie, et remplacer les pièces d’usure telles que la bande abrasive, le rouleau de contact et la protection anti-étincelles. Toutes les opérations de maintenance et de réparation doivent être effectuées hors tension et, de préférence, par du personnel qualifié.
L’utilisation commence par le montage du module sur la ponceuse à bande, en alignant les fixations et en serrant les leviers de fermeture rapide. Le module doit être stabilisé au moyen des pieds réglables et un récipient collecteur doit être rempli à moitié d’eau et placé entre les supports du module pour éviter tout risque d’incendie lors de l’utilisation.
Le rouleau de contact est monté dans la fourche de guidage et fixé par des vis. En cas de changement de rouleau, le réglage du guidage de la bande abrasive doit être ajusté pour assurer un bon centrage. La bande abrasive (150 x 2250 mm) est installée en respectant le sens de rotation indiqué et tendue via la tension prévue sur la ponceuse.
L’utilisateur règle la hauteur du rouleau de contact pour correspondre au centre du tube, ou selon le réglage souhaité, à l’aide d’un levier de serrage. La bande abrasive est contrôlée et ajustée pour qu’elle reste centrée sur le rouleau de contact pendant le fonctionnement.
Pour le grugeage, l’opérateur positionne la pièce contre le module, tire le levier d’avance avec une main et déplace latéralement la table de travail avec l’autre main pour user uniformément la bande abrasive. Il est important d’exercer une pression d’appui constante et régulière tout au long de l’opération.
En cas de dysfonctionnement, les actions utilisateur explicitement indiquées sont les suivantes : ajuster la hauteur centrale du rouleau si des bruits de fonctionnement importants se manifestent, réduire la pression d’appui si le tube se décolore, et remplacer la bande abrasive en cas de formation excessive de bavures.
Le module est utilisé dans un environnement protégé des intempéries, exclusivement avec les accessoires et outils recommandés. Les pièces de diamètre inférieur à 35 mm ne doivent pas être traitées avec la ponceuse GI150.
Enfin, un entretien régulier consiste à vider le récipient collecteur, nettoyer la poussière métallique refroidie, et remplacer les pièces d’usure telles que la bande abrasive, le rouleau de contact et la protection anti-étincelles. Toutes les opérations de maintenance et de réparation doivent être effectuées hors tension et, de préférence, par du personnel qualifié.
Votre produit FEIN est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
FEIN France SAS
ZI DU KOCHERSBERG18 RUE D'OTTERSVILLER
67700 - SAVERNE
France
contact@fein.fr
Questions produits
Quelles sont les dimensions des tubes et matériaux compatibles avec ce module de grugeage ?
Le module GRIT GIR FEIN permet le grugeage de tubes avec un diamètre compris entre 20 et 150 mm, ainsi que des profils et matériaux plats jusqu’à 120 x 150 mm. Il est compatible avec des bandes abrasives de dimensions 150 x 2 250 mm.
Comment le module s’installe-t-il et s’utilise-t-il sur le chantier ?
Le module s’utilise en combinaison avec une ponceuse à bande GI150/GI1502H. Il se monte par fixation rapide sur la ponceuse, avec stabilisation assurée par des pieds réglables. Un récipient collecteur rempli d’eau doit être positionné pour éviter tout risque d’incendie. L’opérateur règle la hauteur du rouleau de contact, positionne la pièce, puis fait avancer la bande abrasive en exerçant une pression constante et régulière.
Quels sont les éléments spécifiques à régler pour garantir une précision optimale ?
Il est essentiel d’ajuster la hauteur centrale du rouleau de contact pour correspondre au centre du tube ou au réglage souhaité. Le centrage et la tension de la bande abrasive doivent être contrôlés régulièrement pour assurer un grugeage uniforme et précis. En cas de bruit ou de décoloration, il faut ajuster la hauteur ou réduire la pression d’appui.
Quelles sont les précautions de sécurité spécifiques à respecter avec ce module ?
Avant toute intervention, la machine doit être débranchée. Le module doit être utilisé dans un environnement protégé des intempéries, avec les accessoires recommandés. Les pièces d’un diamètre inférieur à 35 mm ne doivent pas être traitées avec la ponceuse GI150. Il est impératif de porter les protections individuelles adaptées (yeux, mains, audition) et de respecter les consignes pour éviter les risques d’incendie liés à la poussière métallique.
Quels sont les principaux points d’entretien pour assurer la durabilité et la sécurité du module ?
Il faut vider régulièrement le récipient collecteur, nettoyer la poussière métallique refroidie, et remplacer les pièces d’usure telles que la bande abrasive, le rouleau de contact et la protection anti-étincelles. Toutes les opérations de maintenance et de réparation doivent être effectuées hors tension et de préférence par du personnel qualifié.
