122,54 € Module de grugeage. GRIT GXR FEIN - 99001001001
Référence : F07099001001001
Découvrez Module de grugeage. GRIT GXR FEIN - 99001001001 disponible à l'achat
Les points clés
- Grugeage de tubes, profils et matériaux plats efficace.
- Compatibilité avec des diamètres de tubes de 16 à 75 mm.
- Conception spécialisée pour un usage professionnel.
1 817,24 € TTC 1 514,37 € HT
Demander un devis gratuit
Etapes du devis :
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Documents techniques :
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents
Découvrez le module de grugeage performant, spécialement conçu pour le grugeage de tubes, de profils et de matériaux plats. Ce produit est idéal pour les professionnels cherchant à optimiser leur travail grâce à une conception robuste et efficace.
Fonctionnement et utilisation : Ce module est compatible avec des diamètres de tubes allant de 16 à 75 mm, ce qui le rend polyvalent pour différents types de matériaux. Les dimensions des bandes s'étendent à 75 x 2 250 mm, garantissant une large surface de travail pour des résultats précis.
Caractéristiques techniques : Avec un poids de 54 kg, le module est conçu pour supporter des conditions de travail intenses tout en offrant une performance fiable. Il permet de travailler des profils et des matériaux plats jusqu'à 75 x 75 mm, rendant la tâche de grugeage à la fois efficace et sans effort.

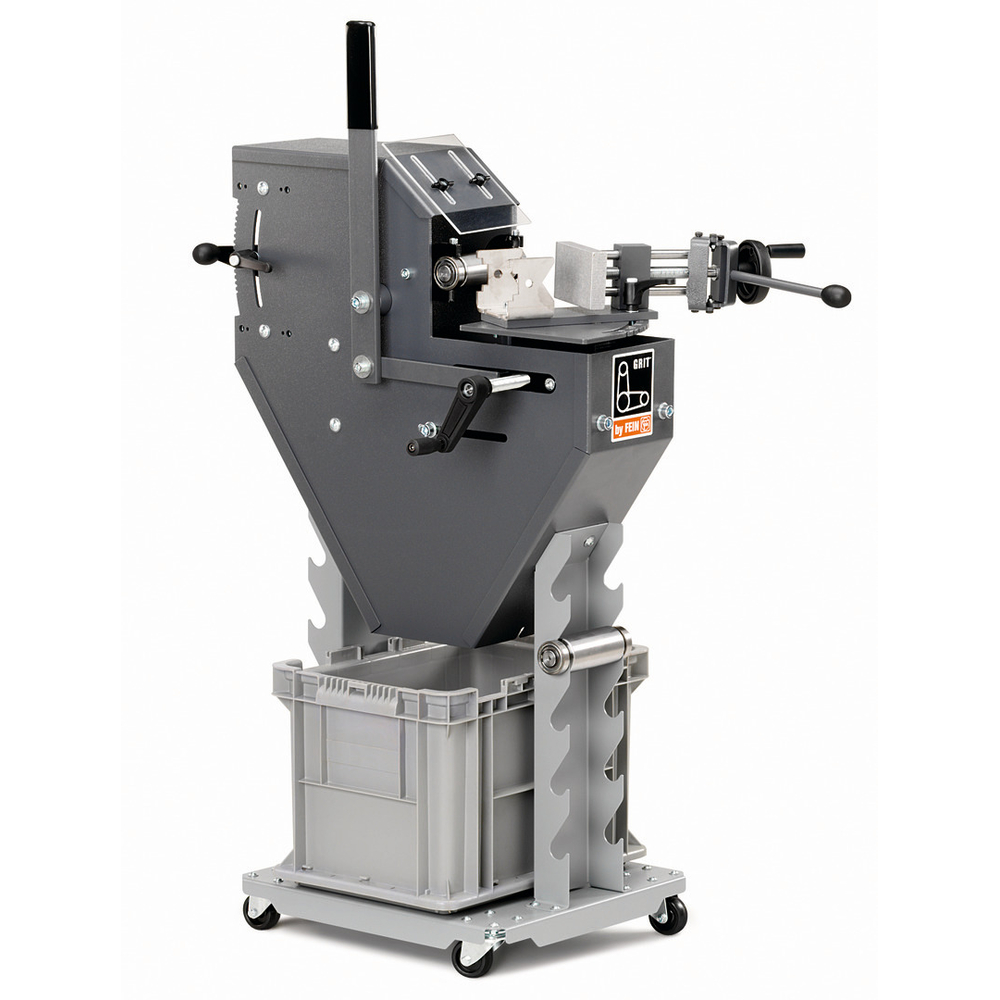

Le module de grugeage GRIT GXR de FEIN est conçu pour le grugeage précis de tubes, profils et matériaux plats. Il est particulièrement adapté aux professionnels souhaitant optimiser leur travail grâce à une machine robuste et efficace.
Description et usages :
- Ce module permet le grugeage de tubes avec un diamètre compris entre 16 et 75 mm, ainsi que de profils et matériaux plats jusqu’à 75 x 75 mm.
- Il est idéal pour des applications nécessitant une grande précision dans le traitement de ces matériaux.
- Compatible avec les ponceuses à bande GX 75 (2H), il offre une grande polyvalence d’utilisation.
- Les réglages individuels de l’angle sont possibles jusqu’à 90°, permettant une adaptation fine aux besoins spécifiques.
Fonctionnement et caractéristiques techniques :
- Dimensions des bandes abrasives : 75 x 2 250 mm.
- Poids total du module : 54 kg, assurant une stabilité et une robustesse suffisantes pour des conditions de travail intensives.

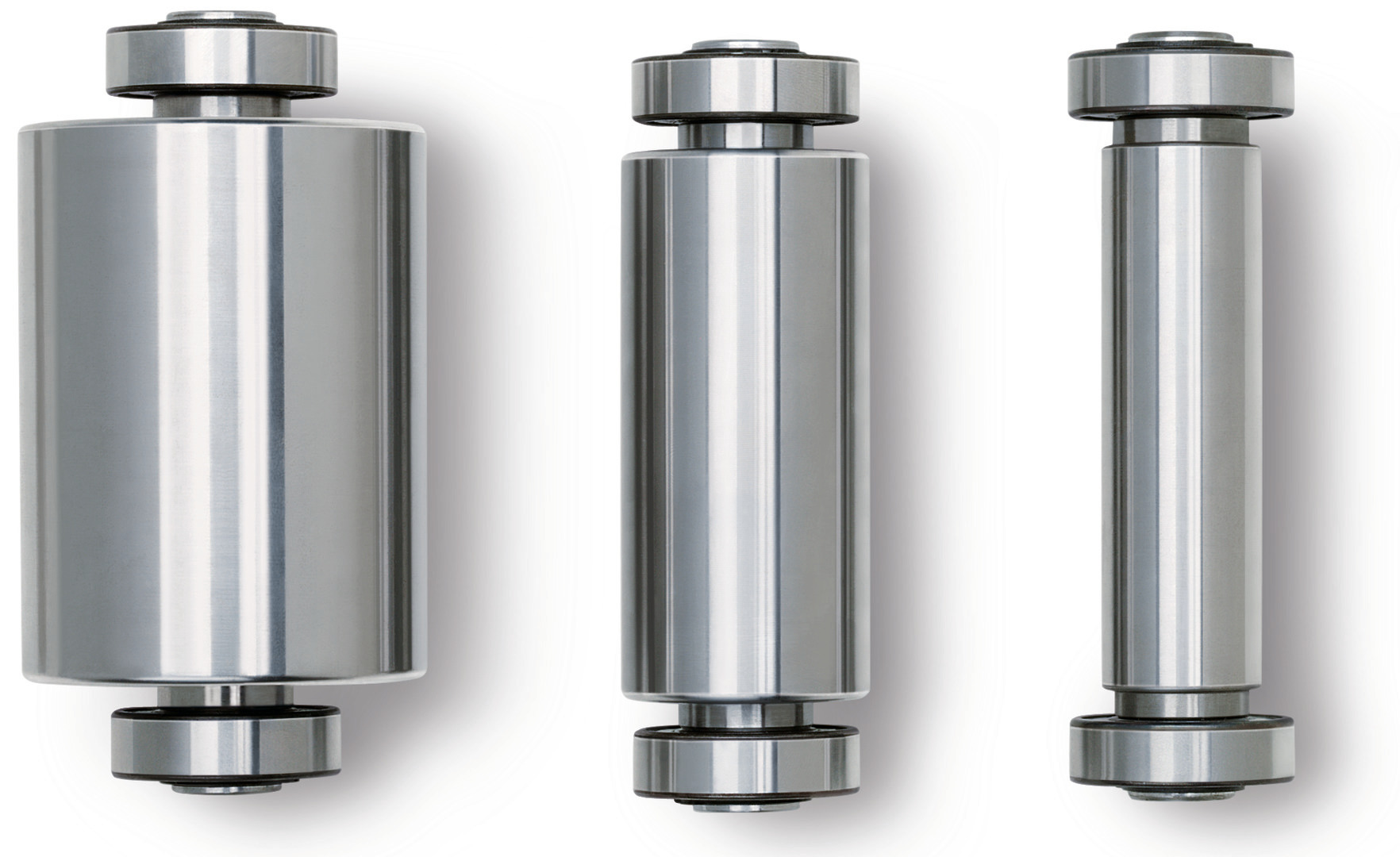

- Le module est livré avec deux rouleaux de contact (Ø 42,4 mm et Ø 48,3 mm) ainsi qu’une bande abrasive K 36 R de 75 x 2 250 mm.
- Une butée de longueur est intégrée, avec une option pour une butée supplémentaire destinée aux applications en série.
Avantages produit :
- Précision accrue pour le grugeage de tubes et profilés.
- Possibilité d’utiliser des rouleaux de contact en option dans différentes dimensions courantes.
- Réglages flexibles de l’angle jusqu’à 90° pour une meilleure adaptation.
- Butée intégrée pour faciliter les opérations répétitives.
Conditions d’utilisation et recommandations :
- Convient pour des tubes de 16 à 75 mm de diamètre.
- Adapté aux profils et matériaux plats jusqu’à 75 x 75 mm.
- Usage recommandé en combinaison avec les ponceuses à bande GX 75 (2H) pour une performance optimale.
Le module GRIT GXR permet ainsi d’optimiser le grugeage en offrant robustesse, précision et flexibilité, répondant aux exigences des professionnels travaillant sur tubes, profils et matériaux plats.
Description et usages :
- Ce module permet le grugeage de tubes avec un diamètre compris entre 16 et 75 mm, ainsi que de profils et matériaux plats jusqu’à 75 x 75 mm.
- Il est idéal pour des applications nécessitant une grande précision dans le traitement de ces matériaux.
- Compatible avec les ponceuses à bande GX 75 (2H), il offre une grande polyvalence d’utilisation.
- Les réglages individuels de l’angle sont possibles jusqu’à 90°, permettant une adaptation fine aux besoins spécifiques.
Fonctionnement et caractéristiques techniques :
- Dimensions des bandes abrasives : 75 x 2 250 mm.
- Poids total du module : 54 kg, assurant une stabilité et une robustesse suffisantes pour des conditions de travail intensives.
- Le module est livré avec deux rouleaux de contact (Ø 42,4 mm et Ø 48,3 mm) ainsi qu’une bande abrasive K 36 R de 75 x 2 250 mm.
- Une butée de longueur est intégrée, avec une option pour une butée supplémentaire destinée aux applications en série.
Avantages produit :
- Précision accrue pour le grugeage de tubes et profilés.
- Possibilité d’utiliser des rouleaux de contact en option dans différentes dimensions courantes.
- Réglages flexibles de l’angle jusqu’à 90° pour une meilleure adaptation.
- Butée intégrée pour faciliter les opérations répétitives.
Conditions d’utilisation et recommandations :
- Convient pour des tubes de 16 à 75 mm de diamètre.
- Adapté aux profils et matériaux plats jusqu’à 75 x 75 mm.
- Usage recommandé en combinaison avec les ponceuses à bande GX 75 (2H) pour une performance optimale.
Le module GRIT GXR permet ainsi d’optimiser le grugeage en offrant robustesse, précision et flexibilité, répondant aux exigences des professionnels travaillant sur tubes, profils et matériaux plats.
Ø tube: 16 - 75 mm. Dimensions des bandes: 75 x 2 250 mm. Dimensions max. des profils / des matériaux plats: 75 x 75 mm. Poids: 54 kg

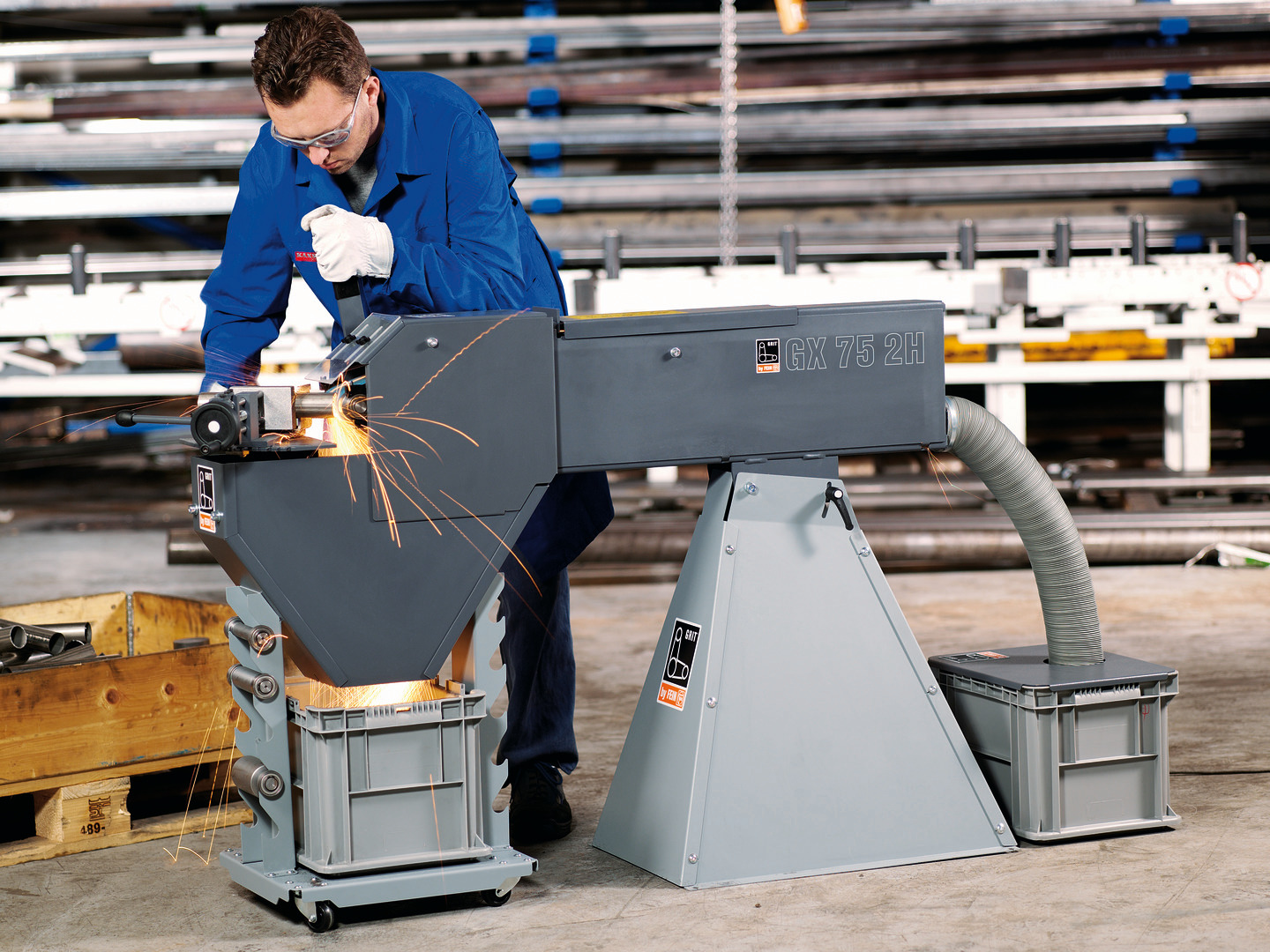

Le module de grugeage GRIT GXR s’utilise en combinaison avec la ponceuse à bande GX75 (2H). Il se positionne contre la ponceuse à bande, les deux appareils étant reliés par des leviers de montage. Le récipient collecteur doit être rempli à moitié d’eau et placé entre les supports du module pour éviter tout risque d’incendie.

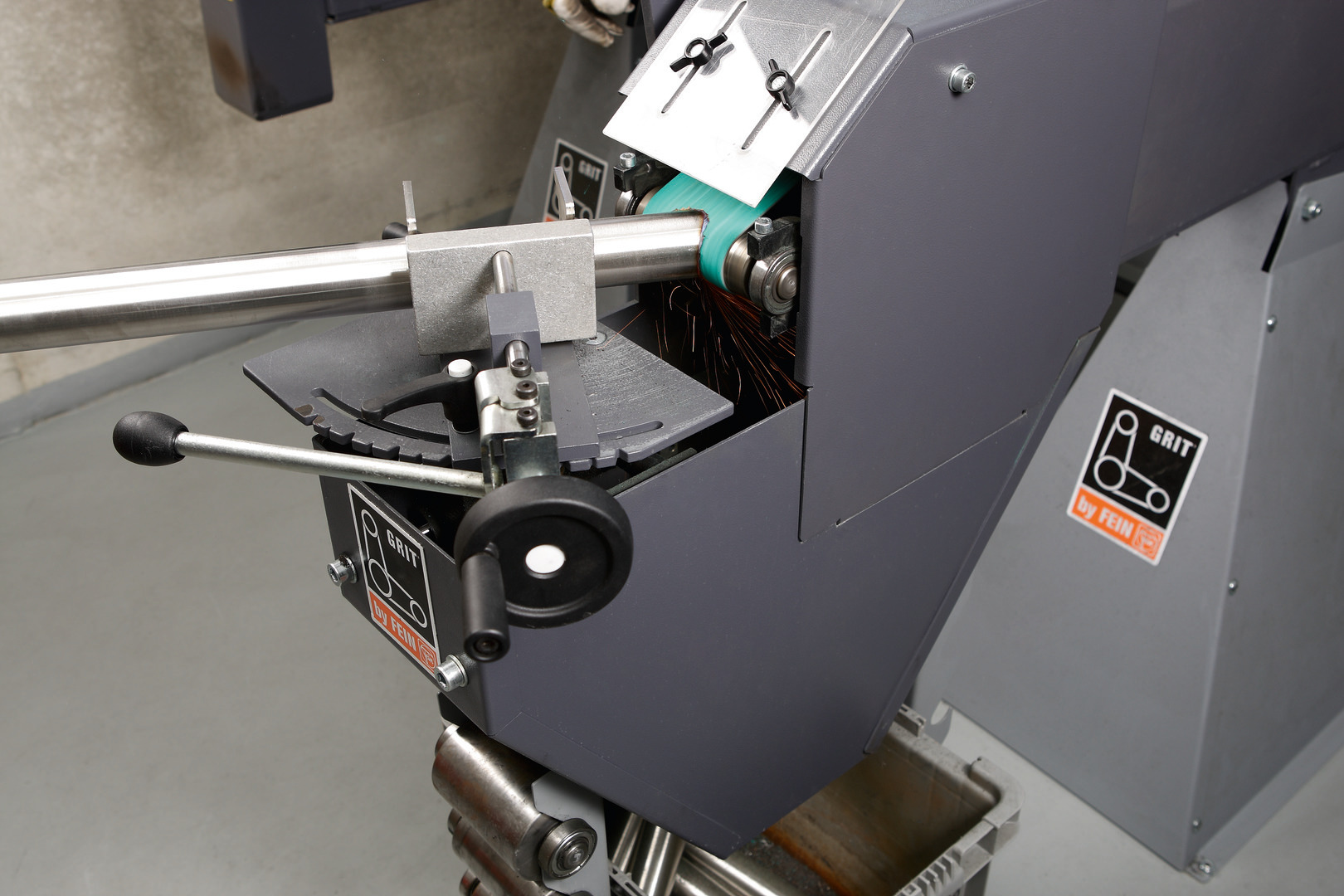

L’utilisation consiste à insérer le tube, profil ou matériau plat dans le module, dont le rouleau de contact peut être ajusté en hauteur (réglage « hauteur centrale ») et en angle jusqu’à 90°. La bande abrasive, de dimensions 75 x 2250 mm, doit être montée dans le sens de rotation indiqué et tendue correctement. Le réglage de la trajectoire de la bande s’effectue en ajustant la ponceuse à bande pour que la bande soit centrée sur le rouleau de contact. En cas de décentrage persistant, un réglage du parallélisme du module est possible via des écrous et vis.
Pour le travail, l’utilisateur doit tirer le levier d’avance à la main gauche pour faire progresser la pièce à usiner, tout en tournant la manivelle de réglage de la table avec la main droite afin d’usurer la bande de manière uniforme, sans que la pièce ne dépasse les bords de la bande abrasive. Une pression d’appui constante doit être maintenue pendant l’opération.
Le module est adapté pour le grugeage précis de tubes de 16 à 75 mm de diamètre, ainsi que de profils et matériaux plats jusqu’à 75 x 75 mm. Les pièces d’un diamètre inférieur à 35 mm ne doivent pas être usinées avec la ponceuse GX75.
En cas de remplacement du rouleau de contact ou de la bande abrasive, il est nécessaire de couper l’alimentation électrique, d’ouvrir le capot latéral, de démonter la bande ou le rouleau, puis de remonter les éléments en respectant le sens de rotation et de réajuster la trajectoire de la bande.
L’ensemble des opérations doit toujours être réalisé avec la machine hors tension. Le module comporte une butée de longueur intégrée, avec possibilité d’ajouter une butée supplémentaire pour les applications en série.
Enfin, un entretien régulier est requis : vider et nettoyer le récipient collecteur, enlever la poussière métallique refroidie des parties accessibles, et remplacer si besoin la bande abrasive, le rouleau de contact et la protection anti-étincelles.
Ce résumé reflète strictement les modalités d’utilisation, de réglage, de maintenance et les conditions d’emploi telles qu’exprimées dans les documents fournis, notamment la notice d’utilisation multilingue et la fiche produit.
L’utilisation consiste à insérer le tube, profil ou matériau plat dans le module, dont le rouleau de contact peut être ajusté en hauteur (réglage « hauteur centrale ») et en angle jusqu’à 90°. La bande abrasive, de dimensions 75 x 2250 mm, doit être montée dans le sens de rotation indiqué et tendue correctement. Le réglage de la trajectoire de la bande s’effectue en ajustant la ponceuse à bande pour que la bande soit centrée sur le rouleau de contact. En cas de décentrage persistant, un réglage du parallélisme du module est possible via des écrous et vis.
Pour le travail, l’utilisateur doit tirer le levier d’avance à la main gauche pour faire progresser la pièce à usiner, tout en tournant la manivelle de réglage de la table avec la main droite afin d’usurer la bande de manière uniforme, sans que la pièce ne dépasse les bords de la bande abrasive. Une pression d’appui constante doit être maintenue pendant l’opération.
Le module est adapté pour le grugeage précis de tubes de 16 à 75 mm de diamètre, ainsi que de profils et matériaux plats jusqu’à 75 x 75 mm. Les pièces d’un diamètre inférieur à 35 mm ne doivent pas être usinées avec la ponceuse GX75.
En cas de remplacement du rouleau de contact ou de la bande abrasive, il est nécessaire de couper l’alimentation électrique, d’ouvrir le capot latéral, de démonter la bande ou le rouleau, puis de remonter les éléments en respectant le sens de rotation et de réajuster la trajectoire de la bande.
L’ensemble des opérations doit toujours être réalisé avec la machine hors tension. Le module comporte une butée de longueur intégrée, avec possibilité d’ajouter une butée supplémentaire pour les applications en série.
Enfin, un entretien régulier est requis : vider et nettoyer le récipient collecteur, enlever la poussière métallique refroidie des parties accessibles, et remplacer si besoin la bande abrasive, le rouleau de contact et la protection anti-étincelles.
Ce résumé reflète strictement les modalités d’utilisation, de réglage, de maintenance et les conditions d’emploi telles qu’exprimées dans les documents fournis, notamment la notice d’utilisation multilingue et la fiche produit.
Votre produit FEIN est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
FEIN France SAS
ZI DU KOCHERSBERG18 RUE D'OTTERSVILLER
67700 - SAVERNE
France
contact@fein.fr
Questions produits
À quoi sert le module de grugeage GRIT GXR FEIN ?
Ce module est conçu pour le grugeage précis d’extrémités de tubes, profils et matériaux plats. Il accepte des tubes de 16 à 75 mm de diamètre et des profils ou matériaux plats jusqu’à 75 x 75 mm, assurant ainsi une grande polyvalence.
Comment s’effectue la fixation et la compatibilité du module avec la ponceuse ?
Le module se monte exclusivement sur les ponceuses à bande FEIN GX75/GX752H à l’aide des leviers de montage fournis. L’alignement des perçages des vis est nécessaire pour assurer une fixation sûre et éviter tout risque de détachement en cours d’utilisation.
Quels sont les réglages possibles pour adapter le module aux pièces à usiner ?
Le module offre un réglage individuel de l’angle jusqu’à 90° et un réglage de la hauteur du rouleau de contact (« hauteur centrale ») pour s’adapter précisément au diamètre du tube ou profil. La bande abrasive est centrée et tendue via la ponceuse, avec possibilité d’ajuster la trajectoire en cas de décentrage.
Quelles sont les conditions de sécurité spécifiques à respecter lors de l’utilisation ?
Le récipient collecteur doit être rempli à moitié d’eau et placé sous le module pour éviter tout risque d’incendie. Il est impératif de toujours couper l’alimentation électrique avant toute intervention sur la bande abrasive ou le rouleau de contact. Le port d’équipements de protection (oculaires, auditifs, anti-poussière, gants) est recommandé conformément aux instructions FEIN.
Comment se déroule la maintenance et le remplacement des consommables ?
La maintenance inclut le vidage régulier du récipient collecteur, le nettoyage de la poussière métallique refroidie, et le remplacement de la bande abrasive, du rouleau de contact et de la protection anti-étincelles si nécessaire. Toutes ces opérations doivent être réalisées hors tension, en respectant les procédures de démontage et remontage décrites.
Quelles sont les limites d’utilisation du module de grugeage ?
Ce module ne doit pas être utilisé pour des pièces d’un diamètre inférieur à 35 mm avec la ponceuse GX75. Il est destiné uniquement à un usage en environnement protégé des intempéries et avec les accessoires FEIN recommandés.
