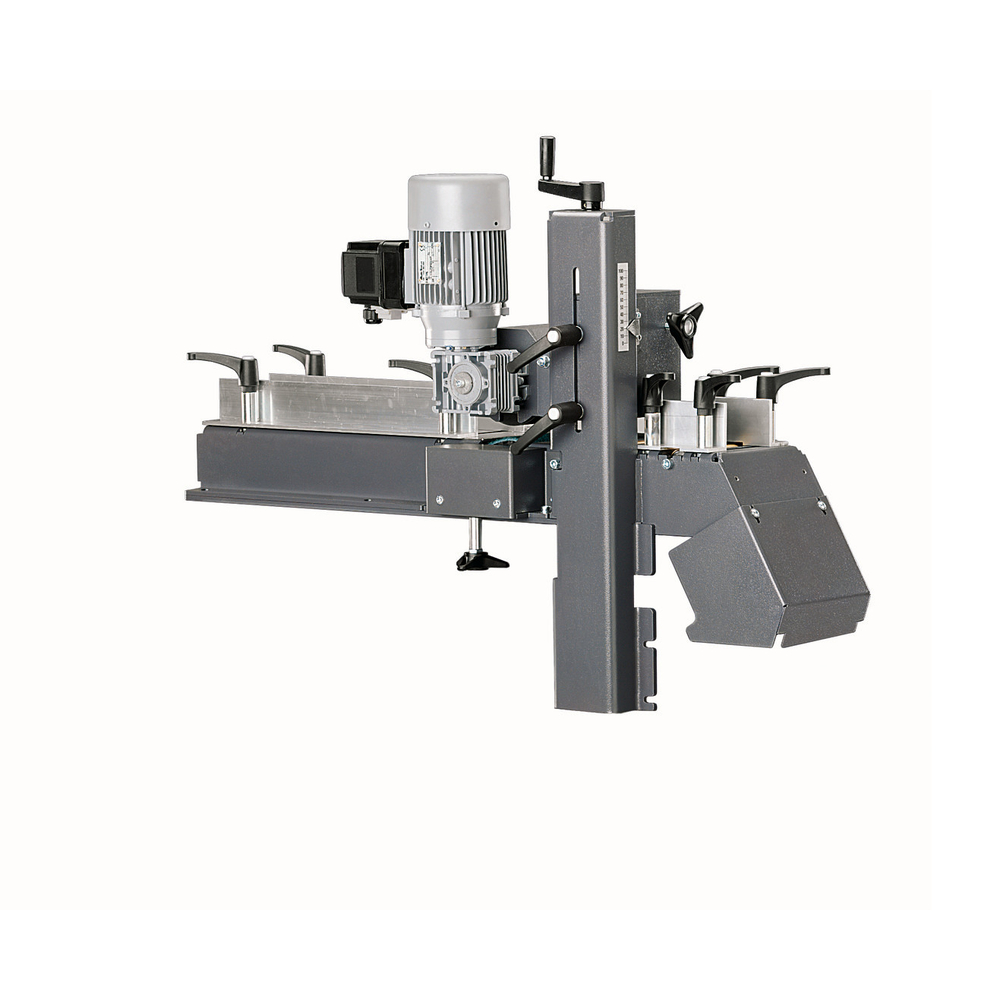

Module de polissage à plat. GRIT GIL FEIN - 79024800403

Référence : F07079024800403

Découvrez Module de polissage à plat. GRIT GIL FEIN - 79024800403 disponible à l'achat

Les points clés

Puissance absorbée de 0,18 kW pour des performances optimales.
Idéal pour le ponçage longitudinal de tubes et profils.
Conception robuste avec un poids de 64 kg.
Utilisation efficace pour le polissage à plat des surfaces.

4 270,73 € TTC 3 558,94 € HT

Documents techniques :

Fiche produit

1 document

Mode d’emploi

1 document

Voir plus de documents

Description

Caractéristiques techniques

Utilisation

SAV

Sécurité des produits

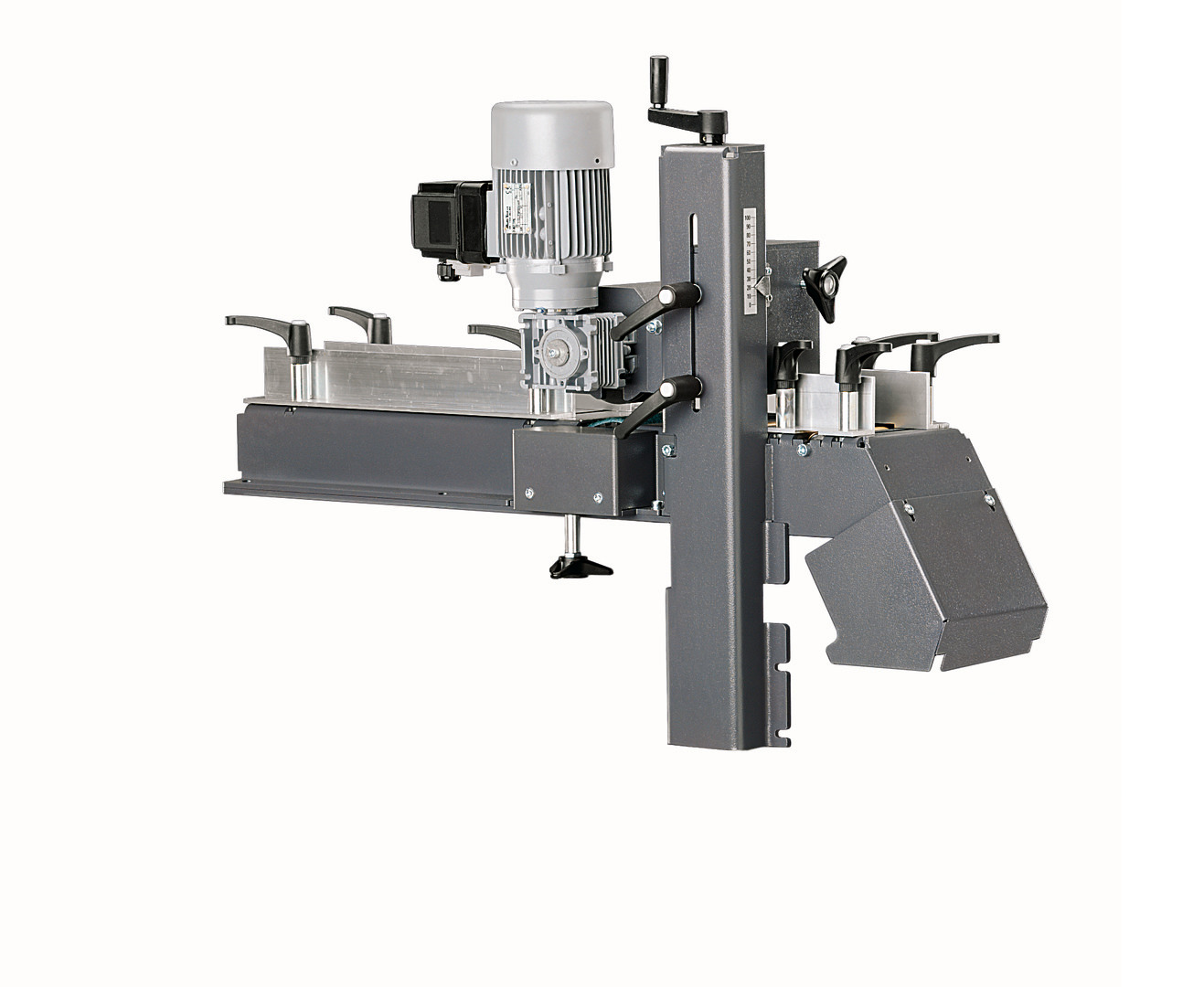

Découvrez le module de polissage à plat parfaitement conçu pour optimiser votre travail de ponçage. Cet appareil est spécialement destiné au ponçage longitudinal de tubes rectangulaires, de profils et de matériaux plats, offrant ainsi une solution efficace pour divers projets.
Fonctionnant avec une puissance absorbée de 0,18 kW, il garantit des performances optimales. Ce module s'adapte à des bandes de dimensions 150 x 2000 mm et peut traiter des matériaux d'une dimension maximale de 100 x 100 mm. Pesant 64 kg, sa conception robuste assure une utilisation durable et fiable.
Pour une utilisation optimale, il est recommandé de l’utiliser sur des surfaces plates pour obtenir un polissage uniforme, vous permettant d'obtenir des résultats impeccables dans vos travaux de finition. Que ce soit pour un usage professionnel ou pour des projets personnels, ce module est un choix incontournable pour un polissage de qualité.

Le module de polissage à plat GRIT GIL FEIN est conçu pour un ponçage longitudinal efficace et rentable des tubes rectangulaires, des profils et des matériaux plats. Il fonctionne avec une puissance absorbée de 0,18 kW et une tension de 3 x 400/440 V à 50/60 Hz. Ce module utilise des bandes abrasives de dimensions 150 x 2 000 mm et peut traiter des matériaux d’une dimension maximale de 100 x 100 mm. Pesant 64 kg, il bénéficie d’une construction robuste assurant une grande durabilité.

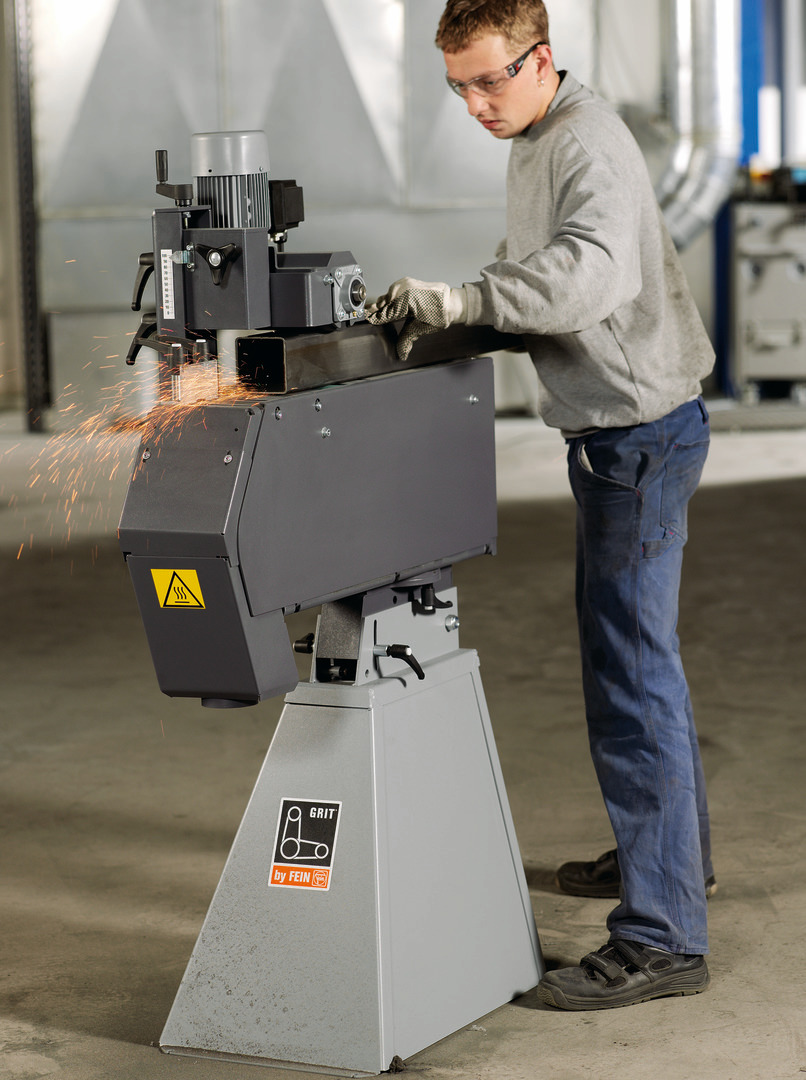

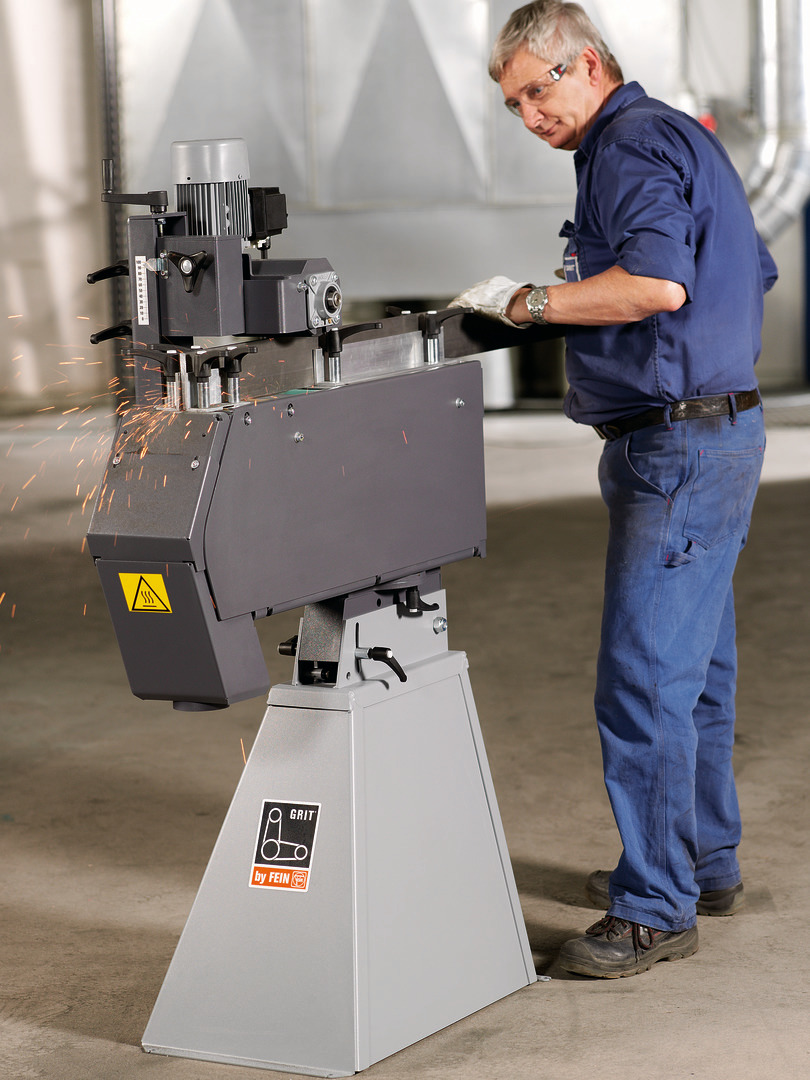

Ce module permet d’atteindre des vitesses de travail élevées grâce à une avance automatique, garantissant d’excellents résultats de surface jusqu’à la finition. Les matériaux plats peuvent également être poncés sur le chant, offrant une grande polyvalence d’utilisation. Il est compatible avec les pièces rectangulaires et peut être combiné avec la ponceuse à bande GI 150 (2H) pour des applications étendues.

La ponceuse à bande reste utilisable pour le ponçage par contact même lorsque le module est monté. Une embase rotative optionnelle permet une utilisation peu encombrante, facilitant l’intégration dans différents environnements de travail. Ce module est idéal pour obtenir un polissage uniforme sur des surfaces planes, adapté aux besoins professionnels comme aux projets personnels exigeant une finition de qualité.

Puissance absorbée: 0,18 kw. Tension: 3 x 400/440V 50/60Hz. Dimensions des bandes: 150 x 2 000 mm. Dimensions max. des profils / des matériaux plats: 100 x 100 mm. Poids: 64 kg

Le module de polissage à plat s’utilise en le montant sur une ponceuse à bande GI150 ou GI1502H. Avant toute intervention, il faut retirer la fiche de la prise de courant. Le dispositif permet un ponçage longitudinal automatique de pièces métalliques plates (à l’exception du magnésium) avec une pression homogène et une avance constante. La bande abrasive doit être montée et ajustée pour qu’elle soit centrée sur les rouleaux. La largeur de la pièce à poncer se règle en ajustant les butées de guidage, puis l’épaisseur de la pièce s’ajuste à l’aide d’une manivelle selon une graduation. La roue de contact est réglée en hauteur pour que la bande abrasive touche la pièce à travailler. La pièce est ensuite introduite dans le dispositif jusqu’à ce qu’elle soit saisie par la roue de freinage. La pression de cette roue sur la pièce peut être ajustée pour obtenir un ponçage uniforme. En cas de ponçage inégal, des réglages de parallélisme et d’inclinaison des roues sont possibles. Pour les pièces longues ou lourdes, l’unité de frein peut être reculée pour un meilleur résultat. Le dispositif permet également un ponçage par contact après démontage du capot et montage d’un support de ponçage adapté. Le remplacement de la bande abrasive se fait en abaissant la roue de contact, puis en suivant les instructions de la ponceuse à bande. L’appareil peut être raccordé à un dispositif d’aspiration pour évacuer les poussières. Après utilisation, il est recommandé de souffler les orifices de ventilation à l’air comprimé et de vérifier l’état des roues de contact, de freinage et d’entraînement, en remplaçant les pièces usées si nécessaire. Le dispositif fonctionne uniquement dans des environnements secs et ne doit pas être utilisé sur des pièces trop petites ou fines. En cas d’arrêt, la machine continue de fonctionner environ 50 secondes avant de s’éteindre complètement.

Votre produit FEIN est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.

FEIN France SAS
ZI DU KOCHERSBERG18 RUE D'OTTERSVILLER
67700 - SAVERNE
France
contact@fein.fr

Questions produits

À quelles applications ce module de polissage à plat est-il adapté ?

Le module GRIT GIL FEIN est conçu pour le ponçage longitudinal automatique de tubes rectangulaires, profils et matériaux plats métalliques jusqu’à 100 x 100 mm, à l’exception du magnésium. Il permet un polissage uniforme sur surfaces planes et peut également poncer les matériaux sur le chant.

Comment s’effectue le montage et l’intégration du module sur la ponceuse à bande ?

Le module se fixe sur la ponceuse à bande GI150 ou GI1502H via une fixation spécifique sur la plaque filetée. Il nécessite le démontage de certains éléments de la ponceuse (capot, protection latérale, support de ponçage, boîte à copeaux) pour être installé. Le parallélisme entre le module et la ponceuse doit être vérifié et ajusté.

Quelles sont les principales étapes de réglage pour un ponçage optimal ?

Après montage, il faut régler la largeur et l’épaisseur de la pièce à poncer via les butées de guidage et la manivelle graduée, ajuster la hauteur de la roue de contact pour que la bande abrasive touche la pièce, puis régler la pression de la roue de freinage pour un ponçage homogène. Des corrections de parallélisme et d’inclinaison des roues sont possibles en cas d’irrégularités.

Quelles sont les conditions d’utilisation à respecter pour garantir la sécurité et la performance ?

Le module doit être utilisé dans des environnements secs, uniquement sur des pièces métalliques plates ou rectangulaires de dimensions adaptées. Il est interdit de travailler sur des pièces trop petites ou fines. La machine doit être installée sur un support stable et horizontal. Le respect des consignes de sécurité, notamment le port d’équipements de protection individuelle et la vérification du sens de rotation du moteur, est impératif.

Quels sont les critères techniques à connaître pour évaluer la compatibilité et la performance ?

Le module fonctionne avec une puissance absorbée de 0,18 kW sous une tension triphasée 3 x 400/440 V à 50/60 Hz. Il utilise des bandes abrasives de 150 x 2000 mm et peut traiter des matériaux jusqu’à 100 x 100 mm. Son poids est de 64 kg et il peut être combiné avec la ponceuse GI150 (2H). Une embase rotative optionnelle permet une utilisation peu encombrante.

Comment s’effectue l’entretien et la maintenance pour assurer la durabilité du module ?

Il est recommandé de souffler régulièrement les orifices de ventilation à l’air comprimé et de vérifier l’état des roues de contact, de freinage et d’entraînement, en remplaçant les pièces usées. Le remplacement de la bande abrasive suit les instructions de la ponceuse à bande. La machine doit être raccordée à un dispositif d’aspiration pour évacuer les poussières.
