Module de ponçage de tubes. GRIT GIC FEIN - 79021200443
Référence : F07079021200443
Découvrez Module de ponçage de tubes. GRIT GIC FEIN - 79021200443 disponible à l'achat
- Puissance absorbée de 0,18 kW pour une performance optimale.
- Tension de fonctionnement de 3 x 400/440V 50/60Hz.
- Conçu pour poncer des tubes de 10 à 130 mm de diamètre.
- Avance réglable de 0 à 2 m/min pour un usage flexible.
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents

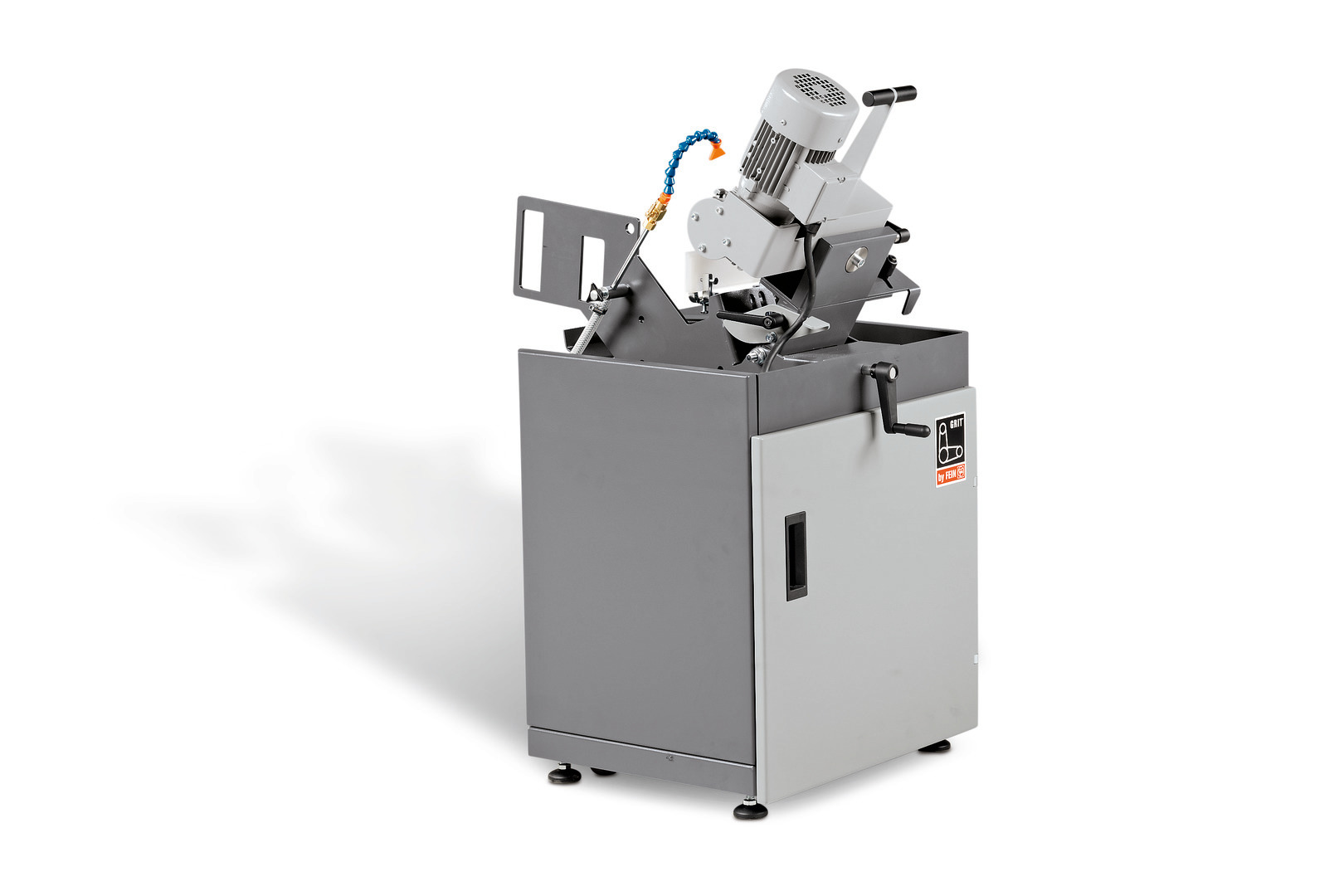

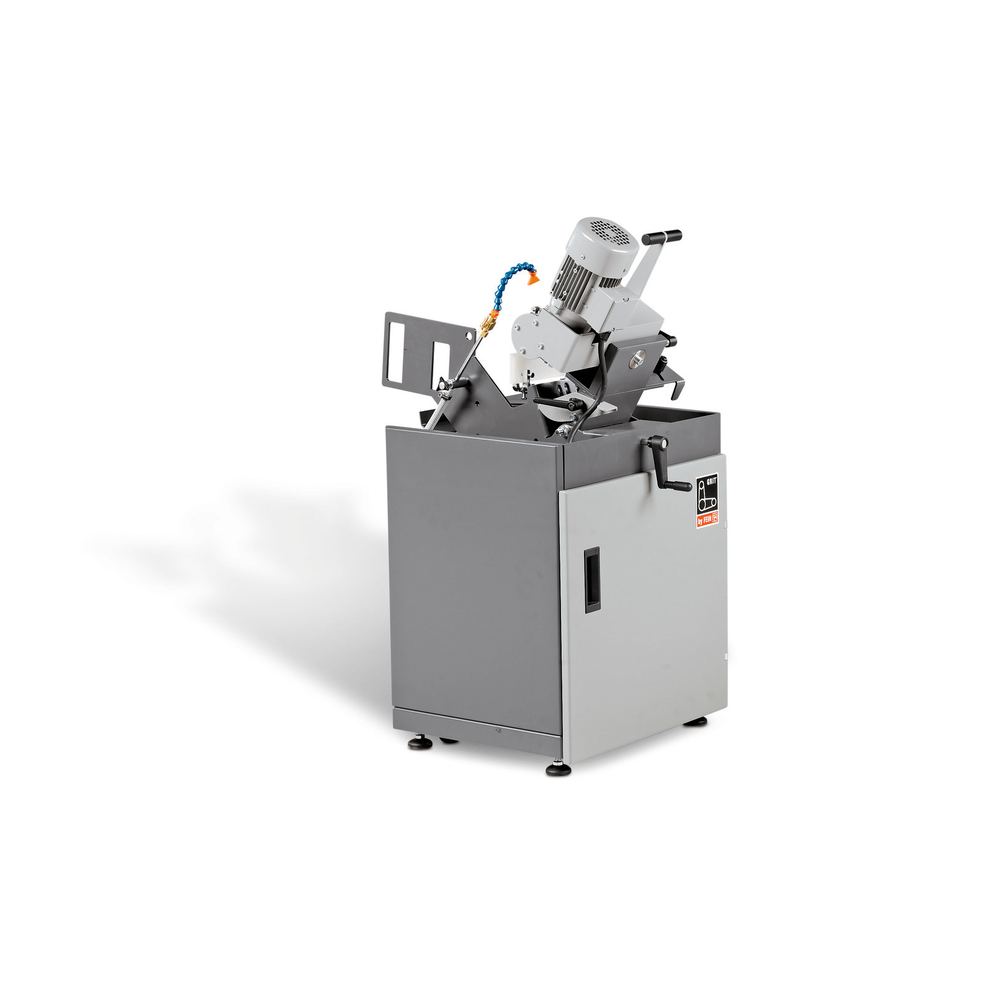

Découvrez le module de ponçage de tubes, idéal pour le ponçage industriel en série. Ce produit est conçu pour offrir une performance optimale grâce à sa puissance absorbée de 0,18 kW et son fonctionnement avec une tension de 3 x 400/440V à 50/60Hz.
Sa conception permet de poncer des tubes ayant un diamètre de 10 à 130 mm, ce qui le rend particulièrement flexible pour divers projets. De plus, l'avance réglable de 0 à 2 m/min offre une grande adaptabilité, vous permettant de travailler efficacement selon vos besoins. Avec un poids de 65 kg, ce module assure une stabilité lors de son utilisation, garantissant ainsi des résultats de haute qualité à chaque utilisation.
Il fonctionne sous une tension de 3 x 400/440 V à 50/60 Hz et développe une puissance absorbée de 0,18 kW. Les dimensions des bandes abrasives utilisées sont de 75/150 x 2 000 mm. Pesant 65 kg, ce module garantit une bonne stabilité lors de son utilisation.
Parmi ses avantages, on retrouve une surface froide et une durée d’utilisation élevée des bandes abrasives grâce au module de lubrification et de refroidissement GXW. Il est également compatible avec les ponceuses à bande GI 75 (2H) et GI 150 (2H). Le système de verrouillage rapide facilite le changement des bandes sans outil.
Le contenu de la livraison comprend un rail de guidage en nylon, un rail de guidage en laiton et une fiche CEE (16 A).
Ce module est particulièrement adapté pour des applications industrielles nécessitant un ponçage précis et efficace des tubes, avec une grande adaptabilité aux différents diamètres et une optimisation de la durée de vie des abrasifs.
Puissance absorbée: 0,18 kw. Tension: 3 x 400/440V 50/60Hz. Ø tube: 10 - 130 mm. Dimensions des bandes: 75/150 x 2 000 mm. Avance: 0 - 2 m/min. Poids: 65 kg
Pour le ponçage, la bande abrasive est montée sur le module en veillant à respecter le sens de rotation indiqué sur la bande. La tension de la bande se règle avec un dispositif spécifique, et son centrage s’ajuste via la ponceuse à bande. Le sens de rotation de la roue de freinage doit être vérifié et, si nécessaire, corrigé par un électricien qualifié.
Le réglage du rail de guidage s’effectue en fonction du diamètre du tube à poncer (entre 10 et 130 mm), en desserrant les vis de fixation et en ajustant la distance au frein. La roue de freinage se règle pour être parallèle au disque de contact, avec une légère inclinaison vers la gauche pour ajuster la vitesse d’avance. La pression d’appui de la roue sur la pièce se règle à l’aide d’une manivelle, en évitant une pression trop élevée pour ne pas user prématurément la bande et la roue.

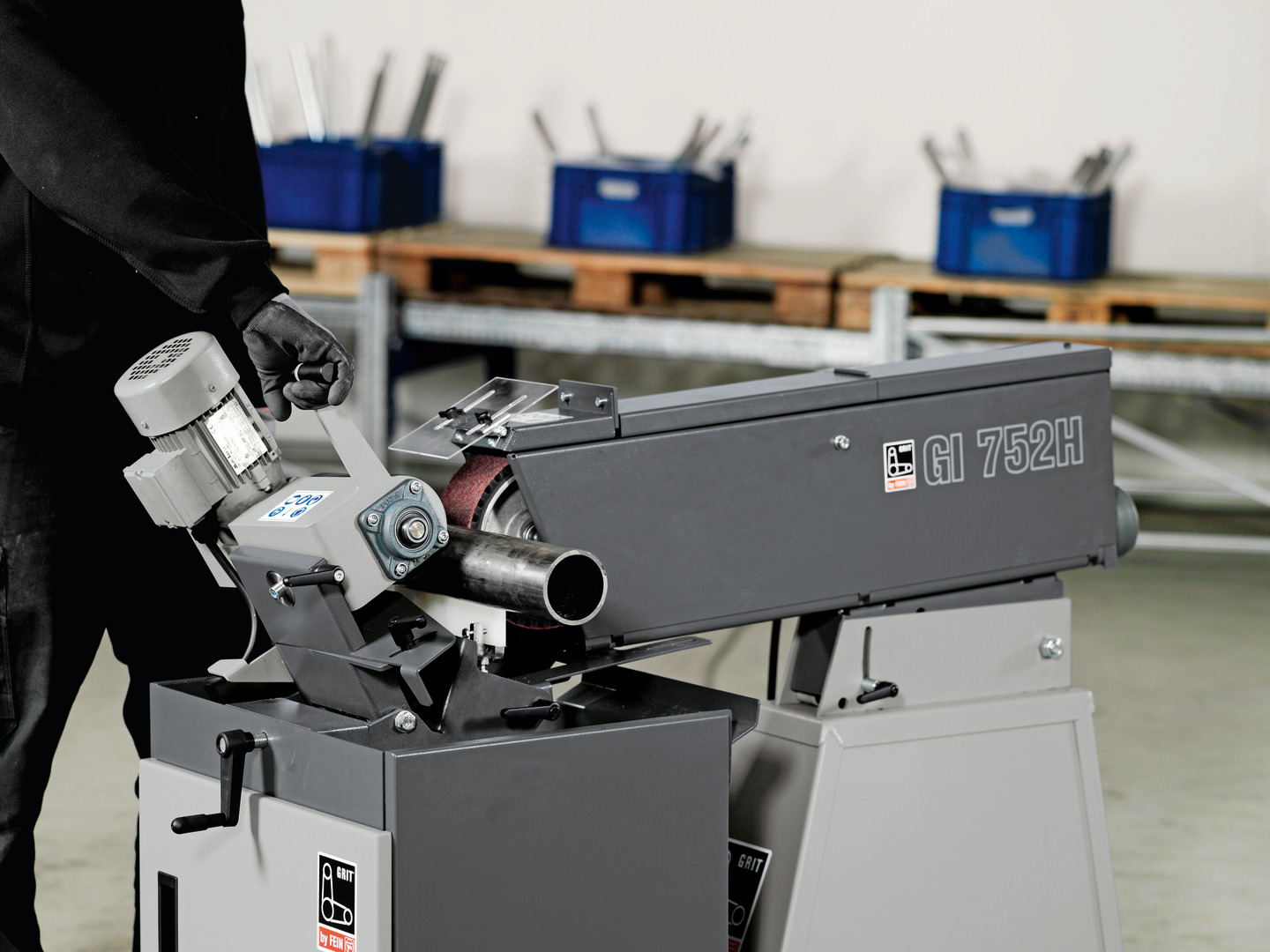

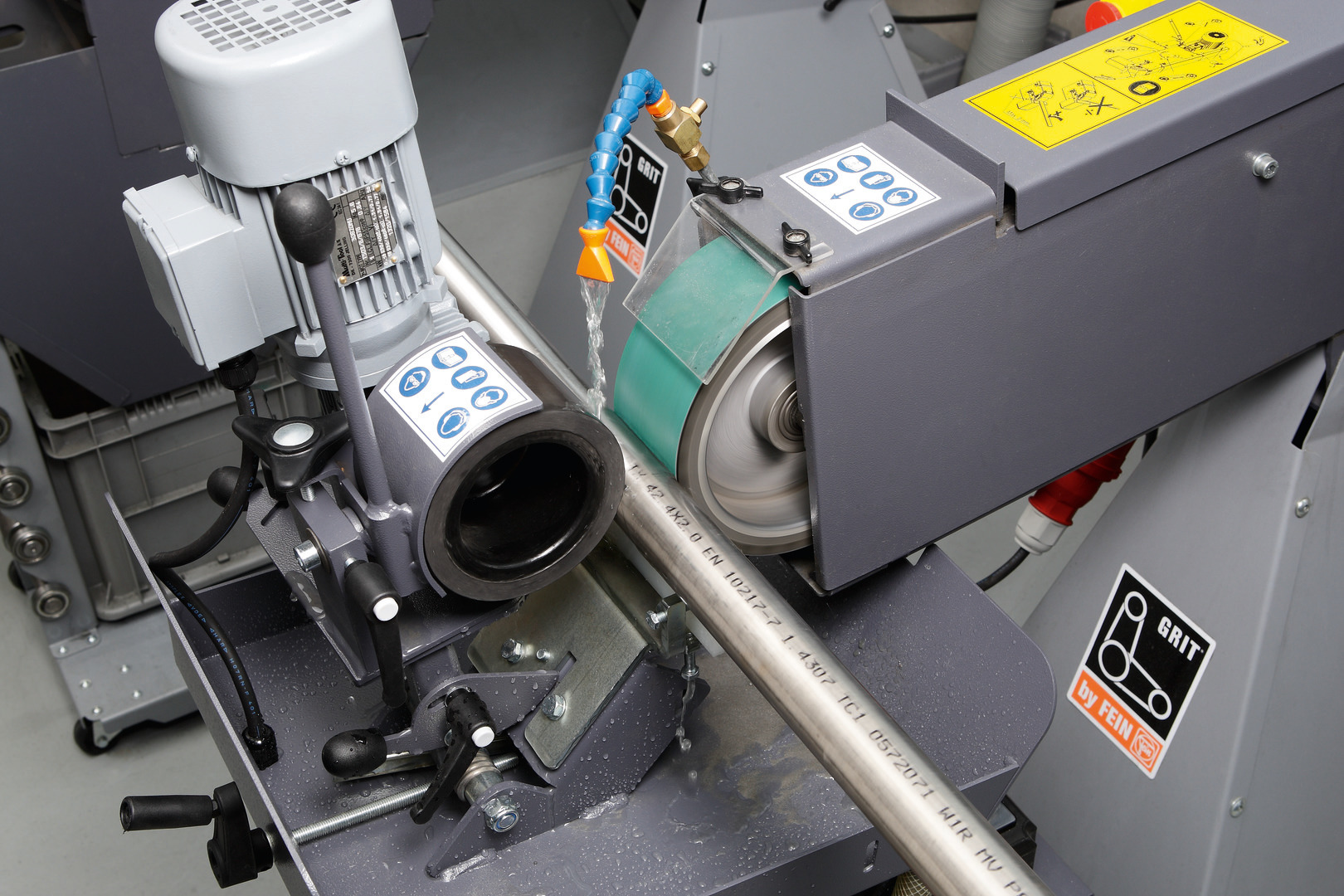

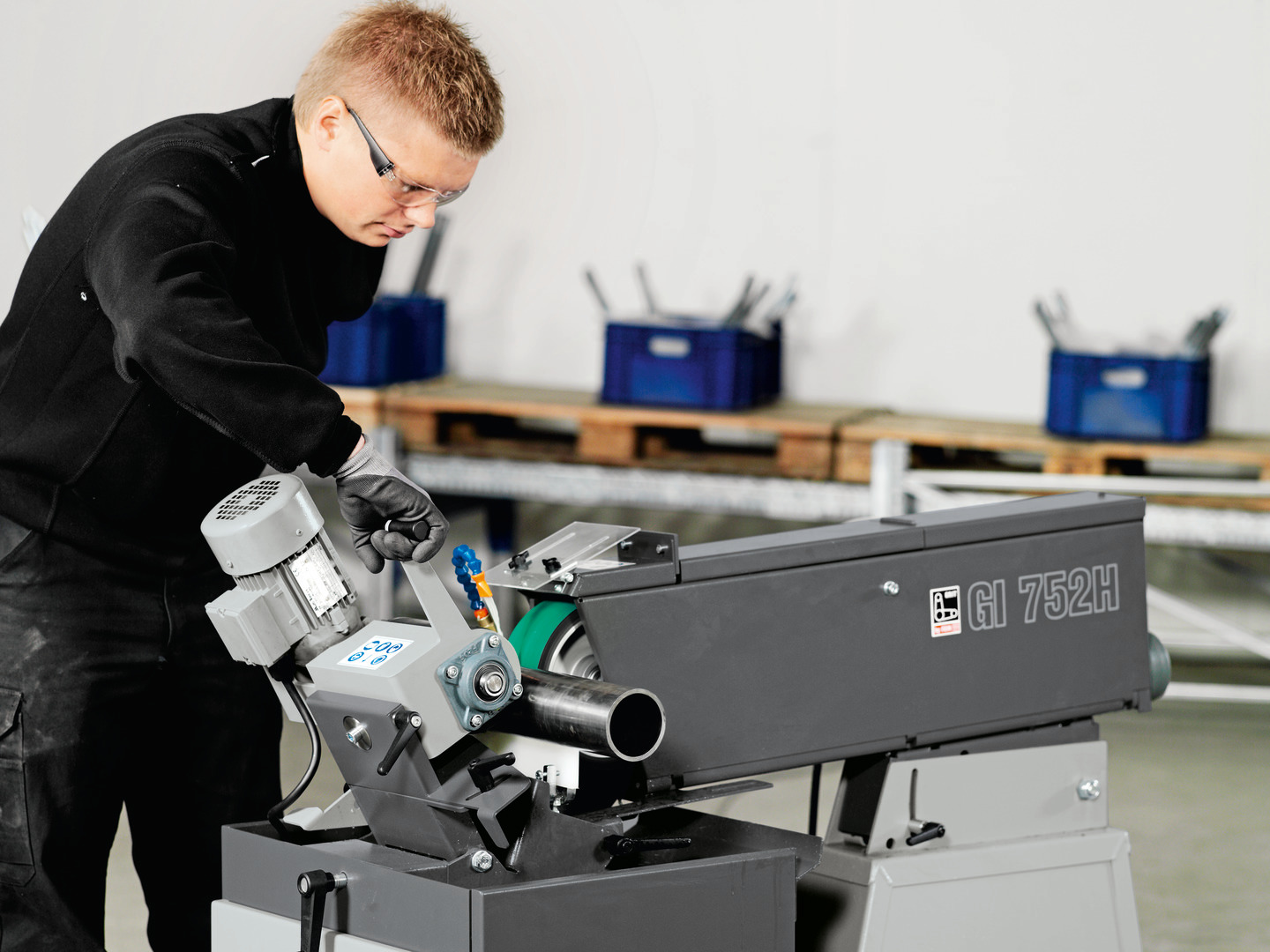

Pour poncer un tube, la roue de freinage est basculée en arrière, le tube est inséré d’au moins 30 mm dans le guidage, puis la roue est ramenée en contact avec la pièce. Le débit de produit de refroidissement est ajusté via une vanne d’arrêt. Le tube est entraîné par la machine, et la roue de freinage peut être reculée lorsque le tube arrive en fin de guidage. Si la vitesse d’avance est trop rapide ou trop lente, l’inclinaison de la roue doit être modifiée.
La pompe de refroidissement doit être activée lors d’un enlèvement de matière important. Après arrêt, la machine continue de fonctionner environ 50 secondes. Il est recommandé de porter une protection oculaire et auditive pendant l’utilisation.
En cas de dysfonctionnement, il est conseillé d’arrêter immédiatement la machine à l’aide de la touche d’arrêt d’urgence.
Le dispositif est prévu pour un usage industriel en série de tubes métalliques, avec un réglage précis pour assurer un ponçage homogène et efficace.
Votre produit FEIN est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
FEIN France SAS
ZI DU KOCHERSBERG18 RUE D'OTTERSVILLER
67700 - SAVERNE
France
contact@fein.fr
Questions produits
Quels sont les diamètres de tubes compatibles avec ce module de ponçage ?
Le module GRIT GIC FEIN est conçu pour poncer des tubes de diamètres allant de 10 à 130 mm, offrant ainsi une grande flexibilité pour différents projets industriels.
Comment s’effectue le réglage de la vitesse d’avance du tube ?
La vitesse d’avance est réglable en continu de 0 à 2 m/min, permettant d’adapter précisément la cadence de ponçage selon les besoins spécifiques du chantier ou de la série.
Quels sont les éléments facilitant le changement de bande abrasive ?
Le système de verrouillage rapide du module permet un changement simple des bandes abrasives sans outil, ce qui optimise le temps d’intervention et la productivité.
Comment est assurée la durée de vie des bandes abrasives et la qualité du ponçage ?
Le module intègre un système de lubrification et de refroidissement GXW qui maintient la surface froide, ce qui prolonge la durée d’utilisation des bandes abrasives et garantit un ponçage homogène.
Quelles sont les précautions de sécurité à respecter lors de l’utilisation du module ?
Il est impératif de porter une protection oculaire et auditive. Avant toute intervention, la fiche doit être retirée de la prise de courant. En cas de dysfonctionnement, la machine doit être arrêtée immédiatement via la touche d’arrêt d’urgence. Le sens de rotation doit être vérifié par un électricien qualifié.
Quels sont les réglages essentiels pour obtenir un ponçage homogène ?
Le réglage du rail de guidage s’effectue en fonction du diamètre du tube. La roue de freinage doit être parallèle au disque de contact avec une légère inclinaison vers la gauche pour ajuster la vitesse d’avance. La pression d’appui se règle avec une manivelle pour éviter une usure prématurée.
Dans quels contextes professionnels ce module est-il le plus adapté ?
Ce module est particulièrement adapté pour des applications industrielles nécessitant un ponçage en série de tubes métalliques, avec une longueur pouvant atteindre 6 mètres grâce à un guidage en option, et une grande adaptabilité aux différents diamètres.
Quelles sont les caractéristiques électriques et mécaniques principales du module ?
Le module fonctionne sous une tension triphasée 3 x 400/440 V à 50/60 Hz avec une puissance absorbée de 0,18 kW. Il pèse 65 kg, ce qui assure une bonne stabilité lors de l’utilisation.
