Module de ponçage de tubes. GRIT GXC FEIN - 79012300443
Référence : F07079012300443
Découvrez Module de ponçage de tubes. GRIT GXC FEIN - 79012300443 disponible à l'achat
- Puissance absorbée de 0,18 kW pour une efficacité optimale.
- Conçu pour poncer des surfaces parfaites sur tubes en métal.
- Compatible avec des tubes d'un diamètre de 10 à 100 mm.
- Idéal pour le travail sur acier inoxydable et barres.
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents

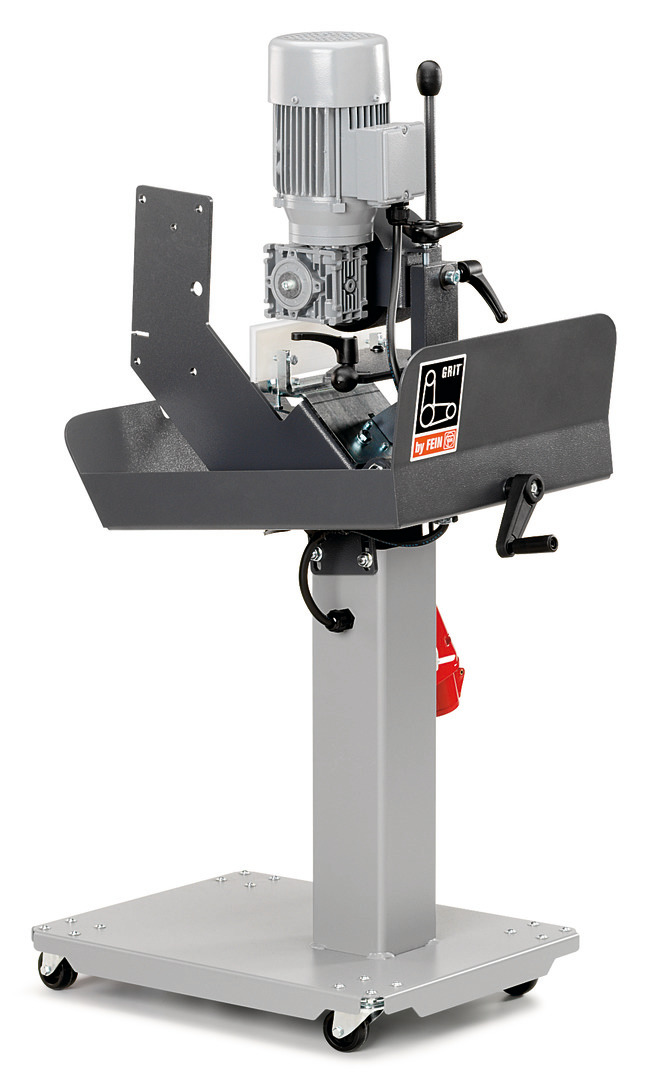

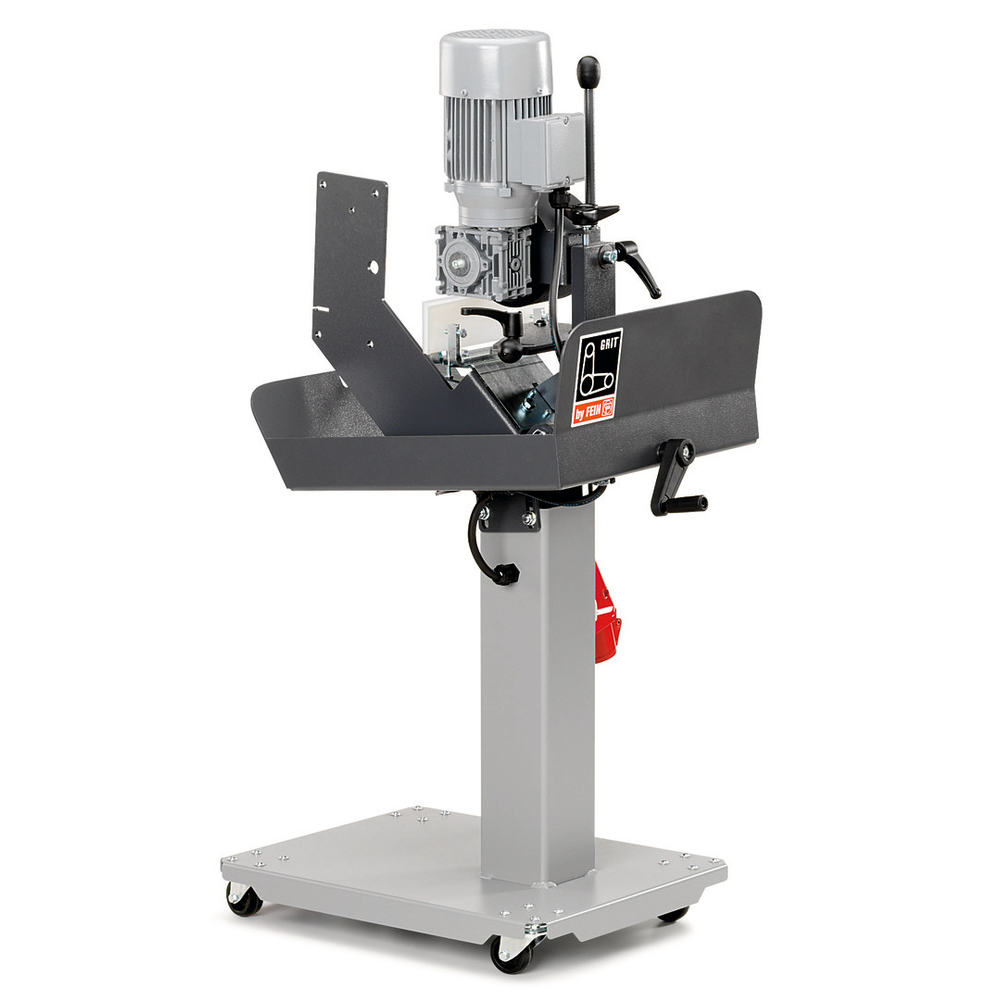

Découvrez le module de ponçage de tubes conçu pour vous offrir des surfaces parfaites sur les tubes en métal et en acier inoxydable. Ce modèle est particulièrement efficace grâce à sa puissance absorbée de 0,18 kW, garantissant un travail de qualité.
Pour un fonctionnement optimal, ce module est compatible avec des tubes ayant un diamètre variant de 10 à 100 mm. Il est essentiel de respecter ces spécifications pour tirer le meilleur parti de ses capacités. Les dimensions des bandes de ponçage sont de 75 x 2000 mm, permettant une finition précise. Avec un poids de 48 kg, cet appareil est à la fois robuste et durable, conçu pour résister aux exigences des travaux professionnels.
En résumé, ce module de ponçage est idéal pour ceux qui recherchent la perfection dans le traitement de surfaces métalliques. Que ce soit pour un usage professionnel ou artisanal, il saura répondre à vos attentes en matière de performance et de qualité.

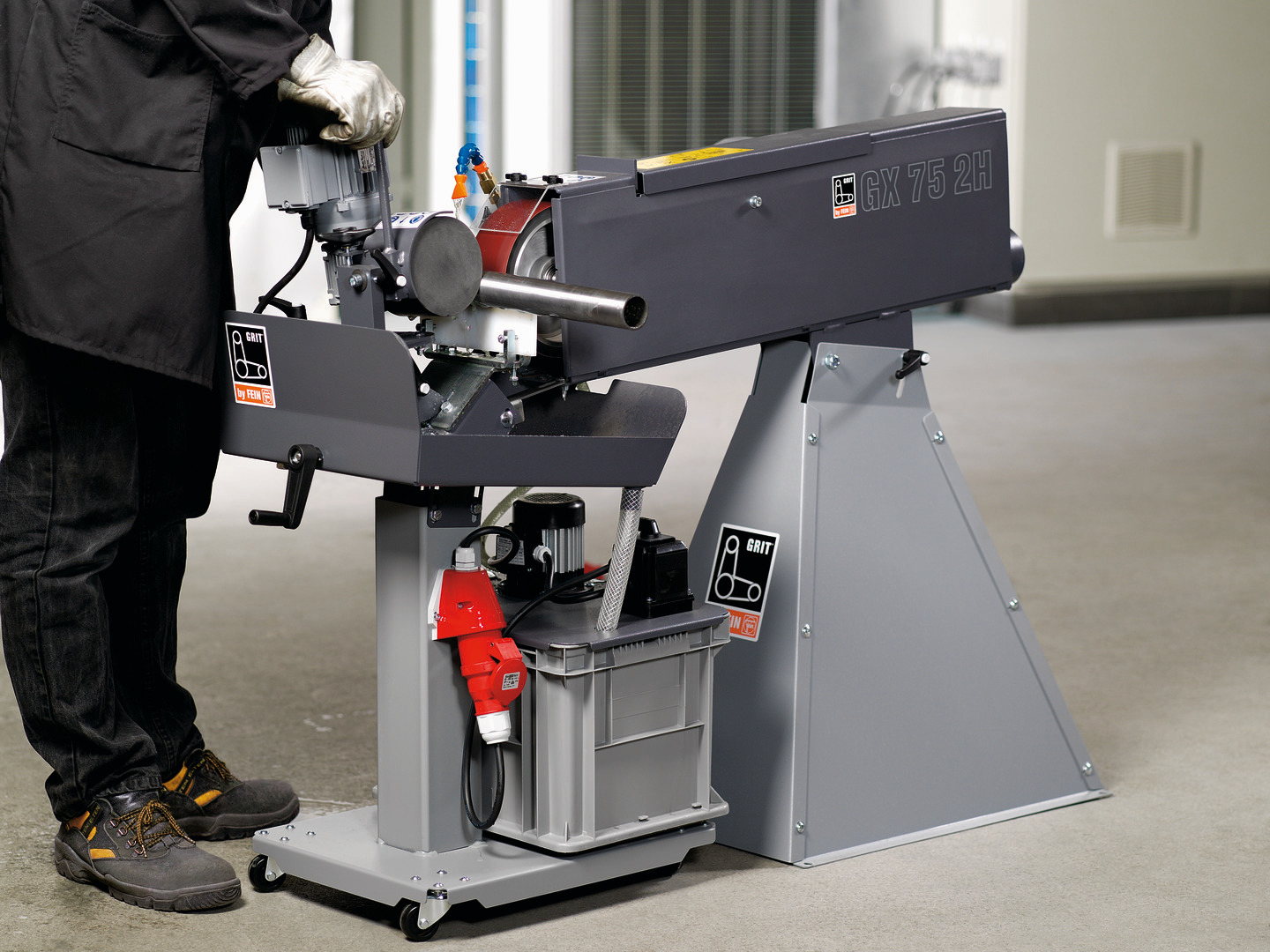

Il est compatible avec les ponceuses à bande GX 75 (2H) et peut être utilisé avec un système de ponçage par arrosage GXW pour des applications spécifiques.
Les dimensions des bandes de ponçage sont de 75 x 2000 mm, assurant une finition précise. Le module pèse 48 kg, ce qui témoigne de sa robustesse et de sa durabilité pour un usage professionnel.
Les caractéristiques techniques principales sont les suivantes :
- Puissance absorbée : 0,18 kW
- Tension : 3 x 400/440 V, 50/60 Hz
- Diamètre des tubes : 10 à 100 mm
- Dimensions des bandes : 75 x 2000 mm
- Poids : 48 kg
Le contenu de la livraison comprend :
- Un rail de guidage en nylon
- Un rail de guidage en laiton
- Une fiche CEE (16 A)
Ce module est idéal pour les professionnels et artisans recherchant une solution performante et précise pour le ponçage de tubes métalliques.
Puissance absorbée: 0,18 kw. Tension: 3 x 400/440V 50/60Hz. Ø tube: 10 - 100 mm. Dimensions des bandes: 75 x 2 000 mm. Poids: 48 kg
Le principe d’utilisation repose sur une avance automatique réglable qui entraîne le tube à poncer contre la bande abrasive en mouvement. La vitesse de travail est élevée et permet d’obtenir une surface poncée de qualité. La bande abrasive doit être montée en respectant le sens de rotation indiqué, et sa tension réglée pour assurer un fonctionnement stable et centré.
L’appareil peut être utilisé avec un système de refroidissement par arrosage (unité GXW) qui doit être alimenté et réglé pour maintenir la pièce à travailler à une température adaptée, en ouvrant la vanne de refroidissement et en ajustant le débit selon les besoins.
Avant la mise en marche, il faut vérifier que le tube est correctement positionné, que la roue de freinage est ajustée en parallèle et en inclinaison pour contrôler la vitesse d’avance, et que la bande abrasive est bien tendue et centrée. L’utilisateur doit faire basculer la roue de freinage pour insérer le tube d’au moins 30 mm dans la fixation, ouvrir la vanne de refroidissement, puis ramener la roue de freinage pour que le tube tourne et avance dans la machine.
En cas de vitesse d’avance trop élevée ou trop basse, l’inclinaison de la roue de freinage doit être modifiée. Après ponçage, le tube est retiré en faisant basculer la roue de freinage vers l’arrière.
La machine continue de fonctionner environ 50 secondes après l’arrêt. Les réglages et opérations d’entretien doivent être réalisés uniquement lorsque la bande abrasive est arrêtée.
Le résultat attendu est l’obtention d’une surface parfaitement poncée sur les tubes métalliques insérés, avec une qualité de finition élevée grâce à la vitesse de travail et à l’avance automatique réglable. Le module est adapté à un usage en environnement protégé des intempéries.
En cas de fonctionnement non conforme, par exemple si la bande abrasive dévie de son axe, l’utilisateur doit ajuster le guidage de la roue d’entraînement pour recentrer la bande. Si la rotation du disque de contact est inversée, le sens de rotation du moteur doit être modifié par un électricien qualifié.
Le module est utilisé exclusivement pour le ponçage de tubes et barres métalliques dans les conditions décrites, avec les outils et accessoires recommandés, et en respectant les consignes d’usage liées au refroidissement et à la sécurité d’utilisation.
Votre produit FEIN est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
FEIN France SAS
ZI DU KOCHERSBERG18 RUE D'OTTERSVILLER
67700 - SAVERNE
France
contact@fein.fr
Questions produits
À quels diamètres de tubes ce module de ponçage est-il adapté ?
Le module de ponçage GRIT GXC FEIN est conçu pour poncer des tubes et barres métalliques dont le diamètre varie de 10 à 100 mm. Ce respect des dimensions garantit un fonctionnement optimal et une qualité de finition précise.
Comment fonctionne l’avance automatique du module de ponçage ?
L’appareil dispose d’une avance automatique réglable individuellement qui entraîne le tube contre la bande abrasive en mouvement. Cette avance permet une vitesse de travail élevée et assure une surface parfaitement poncée.
Quels sont les réglages essentiels pour obtenir une qualité de ponçage optimale ?
Il est important de vérifier le positionnement correct du tube, d’ajuster la roue de freinage en parallèle et en inclinaison pour contrôler la vitesse d’avance, ainsi que de tendre et centrer la bande abrasive. En cas de déviation de la bande, il faut ajuster le guidage de la roue d’entraînement.
Comment le système de refroidissement par arrosage fonctionne-t-il avec ce module ?
Le module peut être utilisé avec une unité de refroidissement GXW qui maintient la pièce à une température adaptée. Il faut ouvrir la vanne de refroidissement et régler le débit selon les besoins pour éviter la surchauffe pendant le ponçage.
Quelles sont les précautions de sécurité à respecter lors de l’utilisation ?
Avant toute intervention, il faut s’assurer que la bande abrasive est arrêtée. Il est impératif de ne jamais toucher la bande en rotation et de porter un équipement de protection adapté. La machine continue de fonctionner environ 50 secondes après l’arrêt, il faut donc attendre avant toute manipulation.
Quels sont les critères techniques clés à connaître pour ce module ?
Le module a une puissance absorbée de 0,18 kW, fonctionne sous une tension triphasée 3 x 400/440 V à 50/60 Hz, et utilise des bandes abrasives de dimensions 75 x 2000 mm. Son poids de 48 kg assure une bonne stabilité et robustesse.
