Module hydraulique 13 mm PRESTO - 52940

Module hydraulique de diamètre 13 mm conçu par PRESTO ROBINNETTERIE.

Ce module permet une intégration efficace dans les systèmes hydrauliques nécessitant un diamètre précis de 13 mm.
Il offre une compatibilité optimale avec les installations standards correspondant à cette dimension.
Sa conception assure une performance fiable dans le cadre de son utilisation hydraulique.

Ce produit est idéal pour les applications nécessitant un contrôle précis du flux hydraulique.
La qualité PRESTO ROBINNETTERIE garantit une durabilité et une robustesse adaptées aux conditions d’utilisation courantes.

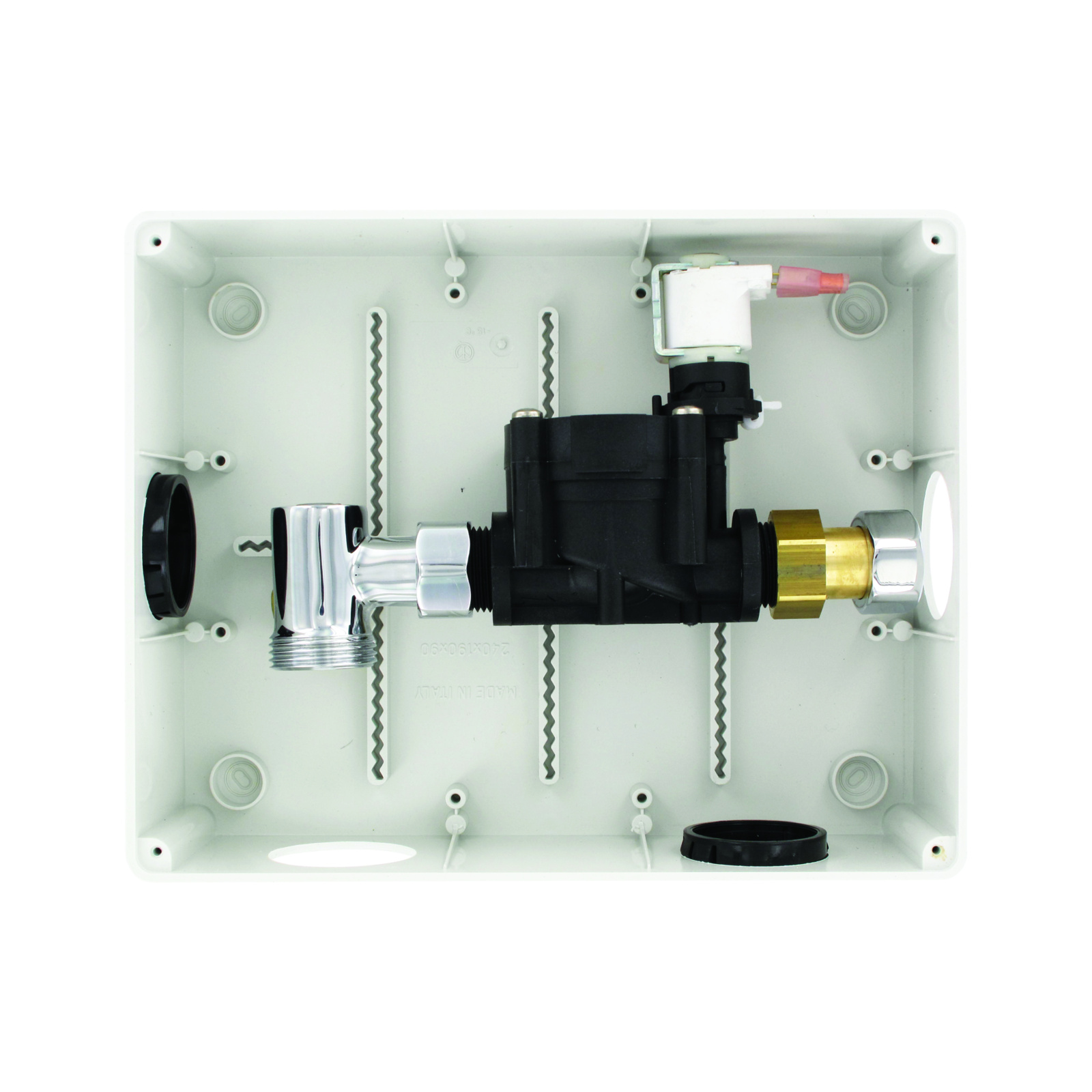

Le module hydraulique est présenté dans un coffret et couvercle en matière plastique.
Il peut être monté encastré ou en applique.
Il intègre une électrovanne anti-coups de bélier, normalement fermée.

La tension d’alimentation est de 12 V ± 10 %, 50 Hz, avec une consommation de 0,9 A.
La protection électrique est assurée par un indice IP 65.
Le raccordement électrique se fait par bornier à vis.
La température ambiante d’utilisation est comprise entre -10 °C et +90 °C.
Les organes d’étanchéité sont en nitrile.

Le module hydraulique se raccorde hydrauliquement avec une arrivée mâle G 1" et une sortie d’eau G 3/4" avec écrou tournant.

Les dimensions extérieures du module sont de 244 mm de largeur, 194 mm de hauteur et 97 mm de profondeur.

Le module est conçu pour être monté horizontalement, conformément aux recommandations de pose.

Le fonctionnement s’inscrit dans un ensemble PRESTO électronique pour douches, où la détection infrarouge déclenche l’écoulement de l’eau en interrompant le rayon infra-rouge.

Le réglage du débit s’effectue via le robinet d’arrêt intégré dans le module hydraulique.

Ce module hydraulique allie performance, robustesse et facilité d’intégration pour des installations standardisées et fiables.

• diamètre : 13 mm
• tension d’alimentation : 12 V ± 10 %, 50 Hz
• consommation : 0,9 A
• indice de protection électrique : IP 65
• raccordement électrique : bornier à vis
• température ambiante d’utilisation : -10 °C à +90 °C
• organes d’étanchéité : nitrile
• raccordement hydraulique entrée : mâle G 1"
• raccordement hydraulique sortie : G 3/4" avec écrou tournant
• dimensions extérieures : 244 mm (largeur) x 194 mm (hauteur) x 97 mm (profondeur)
• montage : horizontal, encastré ou en applique
• intégration : électrovanne anti-coups de bélier, normalement fermée
• réglage du débit : robinet d’arrêt intégré

Le module hydraulique fonctionne en association avec un module électronique à détection infrarouge. L’écoulement de l’eau est déclenché par l’interruption du rayon infrarouge lorsque l’utilisateur se trouve sous la douche. Cet écoulement dure tant que le rayon est interrompu. Le module hydraulique doit être monté horizontalement, encastré ou en applique, et raccordé hydrauliquement avec une arrivée mâle G 1" et une sortie d’eau G 3/4" avec écrou tournant. Le réglage du débit s’effectue via le robinet d’arrêt intégré dans le module hydraulique. Le branchement électrique se fait par bornier à vis, reliant le module hydraulique au module électronique. En cas d’anomalies, il convient de vérifier notamment l’alimentation correcte, le bon fonctionnement du module électronique, la liaison électrique entre modules, l’absence d’obstruction dans les modules hydrauliques, et la position des robinets d’arrêt. Le résultat attendu est un écoulement d’eau contrôlé par la détection infrarouge, interrompu lorsque le rayon est rétabli.
