Module hydraulique 17 mm PRESTO - 52942

Module hydraulique de diamètre 17 mm conçu pour des applications hydrauliques précises.

Ce module assure une intégration facile dans les systèmes nécessitant un diamètre spécifique de 17 mm.
Il est fabriqué par PRESTO ROBINNETTERIE, garantissant une qualité conforme aux standards professionnels.
Ce composant est adapté pour des installations nécessitant une gestion fiable et efficace des flux hydrauliques.
Sa conception robuste permet une utilisation durable dans divers environnements techniques.

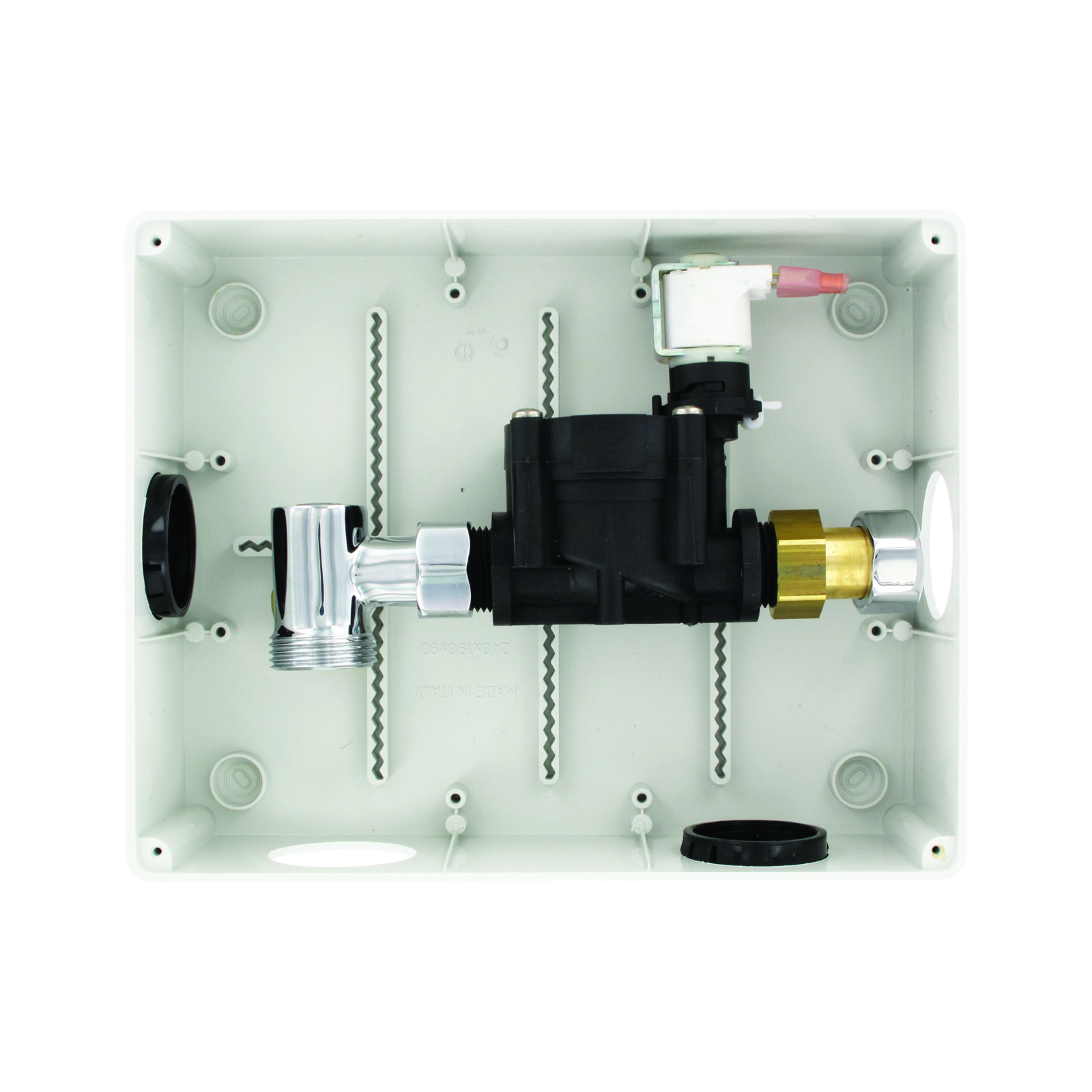

Le module hydraulique est présenté avec un coffret et un couvercle en matière plastique.
Il peut être monté encastré ou en applique.
L’électrovanne anti-coups de bélier est normalement fermée.
La tension d’alimentation est de 12 V ± 10 %, 50 Hz.
Sa consommation est de 0,9 A.
La protection électrique est assurée par un indice IP 65.
Les organes d’étanchéité sont en nitrile.
La température ambiante d’utilisation varie de -10 °C à +90 °C.

Le raccordement hydraulique se fait avec une arrivée mâle G 1" et une sortie d’eau G 3/4" avec écrou tournant.
Les électrovannes doivent être montées horizontalement.

Les dimensions du module sont de 244 mm de largeur, 194 mm de hauteur et 97 mm de profondeur.

Le module est conçu pour fonctionner en association avec un module électronique, notamment dans des ensembles PRESTO électroniques pour douches (couloir de propreté et pédiluve).
Le fonctionnement de l’ensemble repose sur une coupure du rayon infrarouge qui déclenche l’écoulement d’eau.

Le réglage du débit s’effectue via le robinet d’arrêt intégré dans le module hydraulique.
La durée d’écoulement est réglable sur le potentiomètre situé dans le module électronique.

Ce module offre une gestion fiable et précise des flux hydrauliques, adaptée aux installations professionnelles exigeantes.

• diamètre : 17 mm
• tension d’alimentation : 12 V ± 10 %, 50 Hz
• consommation : 0,9 A
• indice de protection électrique : IP 65
• organes d’étanchéité : nitrile
• température ambiante d’utilisation : -10 °C à +90 °C
• raccordement hydraulique : arrivée mâle G 1", sortie d’eau G 3/4" avec écrou tournant
• dimensions : 244 mm largeur, 194 mm hauteur, 97 mm profondeur
• montage : encastré ou en applique
• électrovanne anti-coups de bélier : normalement fermée
• montage des électrovannes : horizontal
• réglage du débit : robinet d’arrêt intégré

L'écoulement d'eau se déclenche dès que l'usager interrompt puis libère le rayon infrarouge. La durée d'écoulement est réglable de 0 à 105 secondes via un potentiomètre situé dans le module électronique. Le débit s'ajuste à l'aide du robinet d'arrêt intégré dans le module hydraulique. Le module hydraulique doit être monté horizontalement et raccordé aux canalisations avec une arrivée mâle G 1" et une sortie d'eau G 3/4" avec écrou tournant. Le module électronique doit être positionné de manière à ce que le rayon infrarouge soit interrompu juste avant que l'usager pénètre dans le couloir de propreté ou le pédiluve. En cas de dysfonctionnement, il convient de vérifier l'alimentation et le câblage du module électronique, le bon fonctionnement du rayon infrarouge, la liaison électrique entre les modules électronique et hydraulique, ainsi que l'absence de blocage des robinet d'arrêt du module hydraulique.
