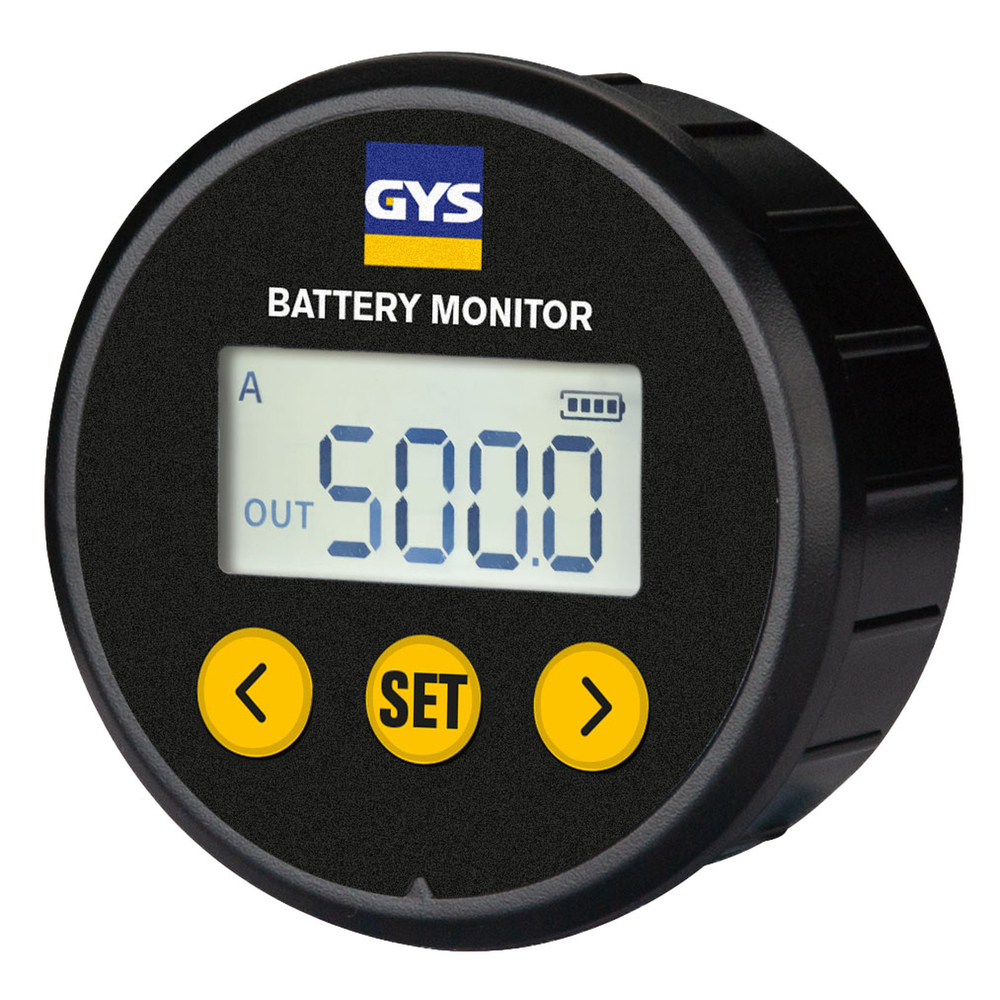

MONITEUR DE BATTERIE - SHUNT + ÉCRAN - GYS - 082557
Référence : G018082557
Découvrez MONITEUR DE BATTERIE - SHUNT + ÉCRAN - GYS - 082557 disponible à l'achat
- Contrôle précis de l'état de votre batterie
- Afficheur clair pour une visualisation optimale
- Installation simple avec shunt et écran
- Mesures fiables pour une gestion efficace
- Interface intuitive pour un usage facile
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents
Découvrez notre moniteur de batterie, un contrôleur essentiel équipé d'un afficheur et d'un shunt. Ce produit de haute technologie est conçu pour vous offrir une visualisation claire de l'état de votre batterie, permettant une gestion optimale de l'énergie.
Fonctionnant facilement, ce moniteur se connecte à votre système de batterie pour fournir des données précises sur la tension, le courant et la capacité restante. Son utilisation est simple : il suffit d'installer le shunt et de brancher l'afficheur pour commencer à surveiller votre batterie en temps réel.
Les grandes caractéristiques techniques incluent une interface utilisateur intuitive et des mesures fiables pour garantir que votre batterie fonctionne à son meilleur niveau. Optez pour notre moniteur de batterie et assurez-vous de la durabilité et de l'efficacité de votre système énergétique.
Ce moniteur agit comme une jauge d’énergie en fournissant des informations détaillées sur :
- la tension de la batterie,
- le courant injecté ou débité,
- la puissance consommée,
- les ampères-heures injectés ou débités,
- la température ambiante,
- le pourcentage de charge de la batterie.
Il offre un contrôle de batterie haute précision grâce à son shunt intégré et une interface utilisateur intuitive. Il détecte les surcharges et surchauffes, et alerte rapidement l’utilisateur via un avertisseur sonore en cas de dépassement des seuils paramétrables, notamment :
- seuil de courant de charge/décharge réglable de 0 à 500 A,
- limite inférieure et supérieure de tension réglable de 8 à 100 V,
- limite de température maximale réglable de -20 à +100 °C.
Les données techniques principales sont les suivantes :
- plage de tension d’alimentation et mesurable : 8 V à 100 V,
- plage de courant mesurable : 0 à 500 A,
- courant de veille inférieur à 2 mA,
- compatibilité avec tensions de batterie 12 V, 24 V, 36 V, 48 V, etc.,
- température mesurable de la batterie : -25 °C à 60 °C,
- température de fonctionnement : -10 °C à 50 °C,
- diamètre du moniteur : 63,05 mm.
Le produit est livré avec un shunt 500 A, un câble RJ12 de 3 mètres et un fil capteur de température. Il sécurise l’installation électrique en garantissant une surveillance constante et fiable, prolongeant ainsi la durée de vie de la batterie. Ce moniteur est conforme à la norme EN 60335-2-29.
Cette solution complète permet une gestion efficace et sécurisée des batteries dans les environnements mobiles et exigeants.
Une fois installé, l’écran du moniteur affiche par défaut la tension de la batterie. L’utilisateur peut faire défiler les écrans pour visualiser successivement le courant injecté ou débité, la puissance consommée, les ampères-heures injectés ou débités, la température ambiante et le pourcentage de charge de la batterie.
Avant utilisation, il est impératif de renseigner la capacité de la batterie en ampères-heures (Ah) sur l’écran dédié, après avoir effectué une recharge complète de la batterie, afin que le moniteur calcule précisément le pourcentage de charge.
L’utilisateur peut paramétrer des seuils d’alerte pour la surtension, la sous-tension, la surintensité et la surchauffe, avec des plages réglables (par exemple, seuil courant 0 à 500 A, tension 8 à 100 V, température -20 à +100 °C). En cas de dépassement de ces seuils, le moniteur émet un avertisseur sonore que l’utilisateur peut couper en appuyant sur un bouton.
Le moniteur est destiné à fournir des informations précises sur la batterie en fonctionnement normal, notamment la tension, le courant, la puissance consommée, les ampères-heures, la température et le pourcentage de charge. En cas de fonctionnement non conforme détecté via les seuils paramétrés, il signale les défauts par un code et un signal sonore.
Ainsi, l’usage consiste à installer correctement le matériel, configurer la capacité de la batterie et les seuils de surveillance, puis consulter les données affichées pour suivre en continu l’état de la batterie dans son environnement d’utilisation.
Votre produit GYS est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat dans un premier temps. Ensuite procéder au renvoi du produit à l'adresse suivante : BATI AVENUE - 9 RUE DU CHAMPS DE L'ETANG - 85140 ESSARTS EN BOCAGE. A réception de votre demande, cette dernière sera directement transmis au constructeur.
GYS
1 RUE DE LA CROIX DES LANDESCS 54159
53941 - SAINTE BERTHEVIN CEDEX
France
contact@gys.fr
Questions produits
Comment ce moniteur mesure-t-il l’état de la batterie ?
Le moniteur utilise un shunt de 500 A pour mesurer précisément la tension, le courant injecté ou débité, la puissance consommée, les ampères-heures, la température ambiante et le pourcentage de charge de la batterie en temps réel.
Quels sont les seuils d’alerte paramétrables sur ce moniteur ?
Vous pouvez régler des seuils d’alerte pour la surtension et la sous-tension (de 8 à 100 V), la surintensité (0 à 500 A) et la surchauffe (-20 à +100 °C). Le moniteur émet un signal sonore en cas de dépassement de ces seuils.
Comment s’effectue l’installation et le raccordement du moniteur ?
Le shunt se connecte à la borne négative de la batterie et à la charge ou au chargeur. Le fil du capteur de température se branche à la borne négative de la batterie avec un fusible de 1 A en série. L’écran se relie au shunt via un câble RJ12 de 3 mètres.
Comment accéder et interpréter les informations affichées ?
L’écran affiche par défaut la tension de la batterie. En appuyant sur les boutons, vous pouvez faire défiler les écrans pour visualiser le courant, la puissance consommée, les ampères-heures, la température et le pourcentage de charge.
Quelle norme garantit la sécurité et la conformité de ce moniteur ?
Ce moniteur est conforme à la norme EN 60335-2-29, assurant la sécurité électrique et la fiabilité du produit dans son usage prévu.
Quels sont les paramètres techniques essentiels à connaître pour ce type de moniteur ?
Le moniteur fonctionne sur une plage de tension de 8 à 100 V, mesure un courant jusqu’à 500 A, consomme moins de 2 mA en veille, et supporte des températures de fonctionnement de -10 à 50 °C.
Comment s’effectue la configuration initiale de la capacité de la batterie ?
Il est impératif de renseigner la capacité en ampères-heures (Ah) sur l’écran dédié après une recharge complète de la batterie, afin que le moniteur calcule précisément le pourcentage de charge.
