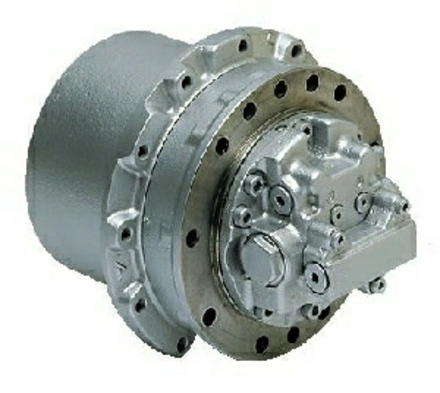

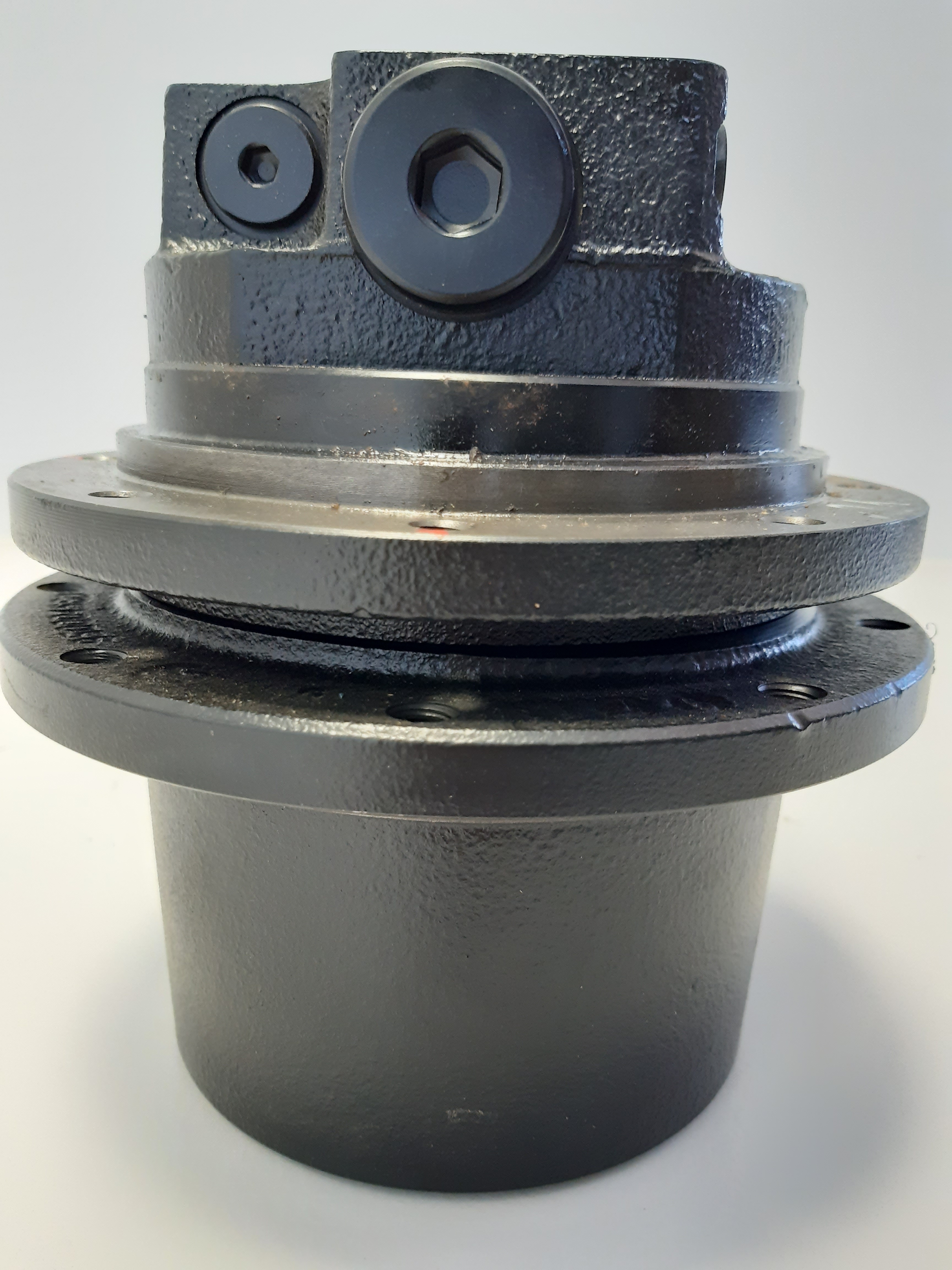

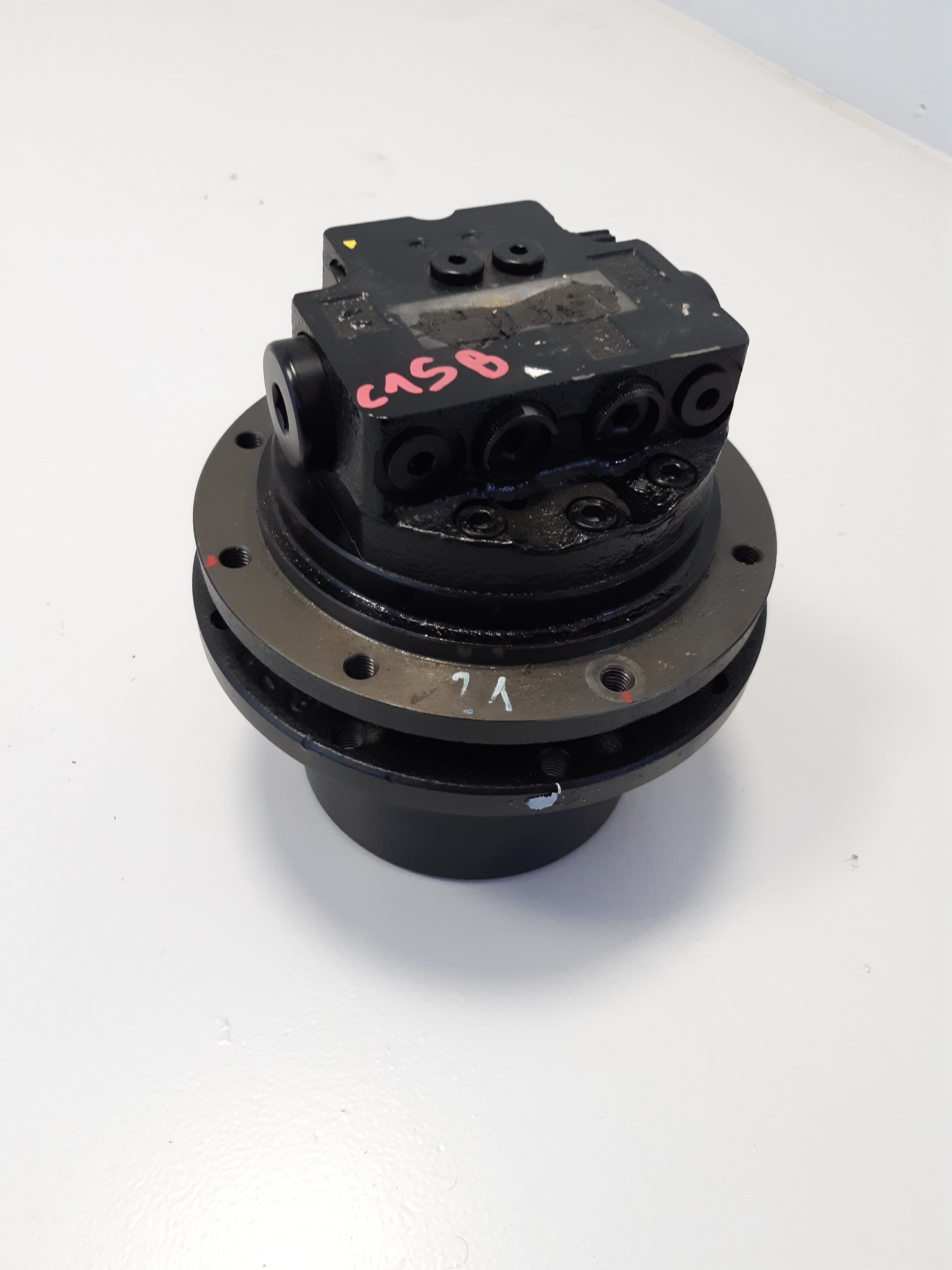

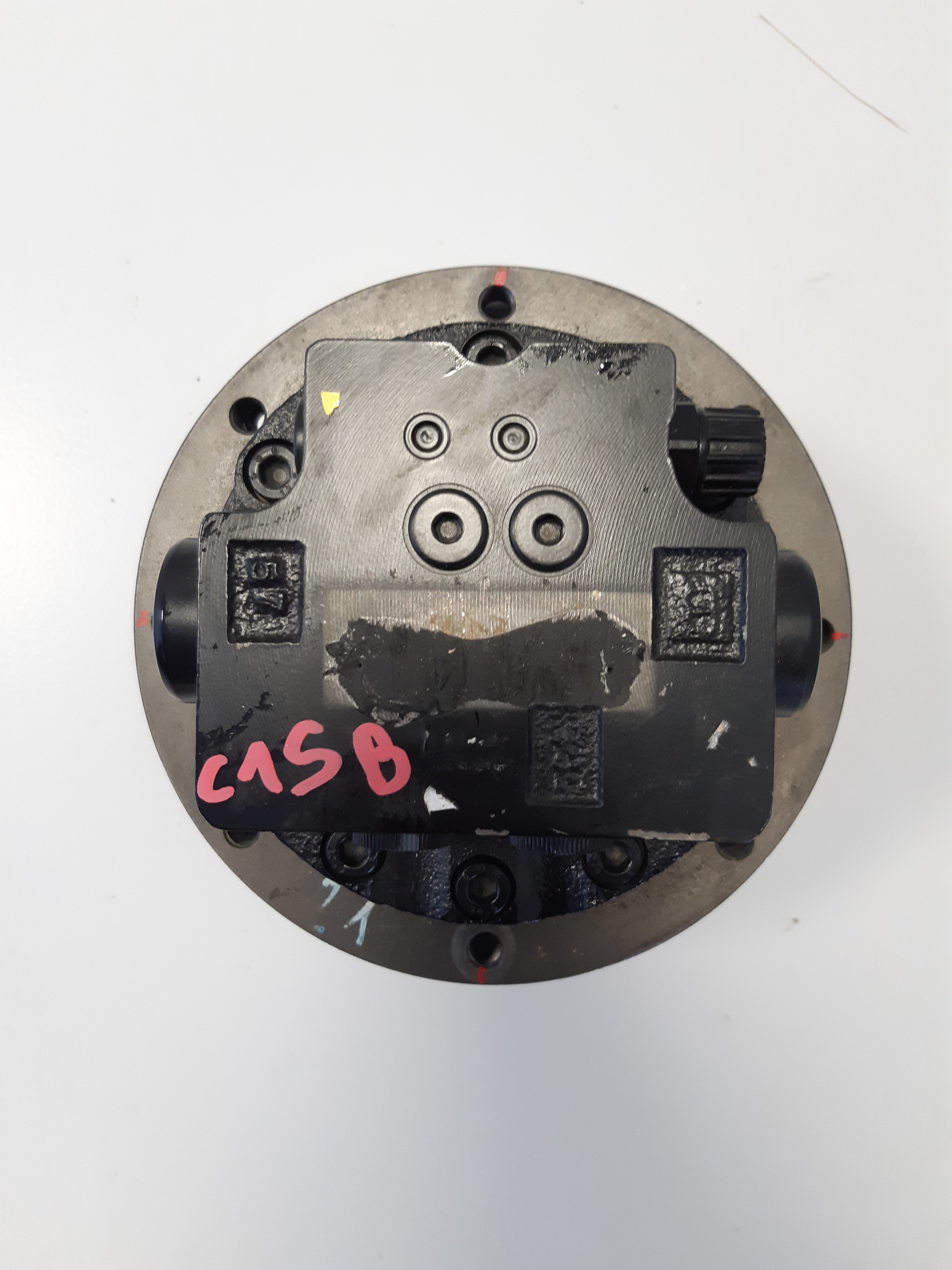

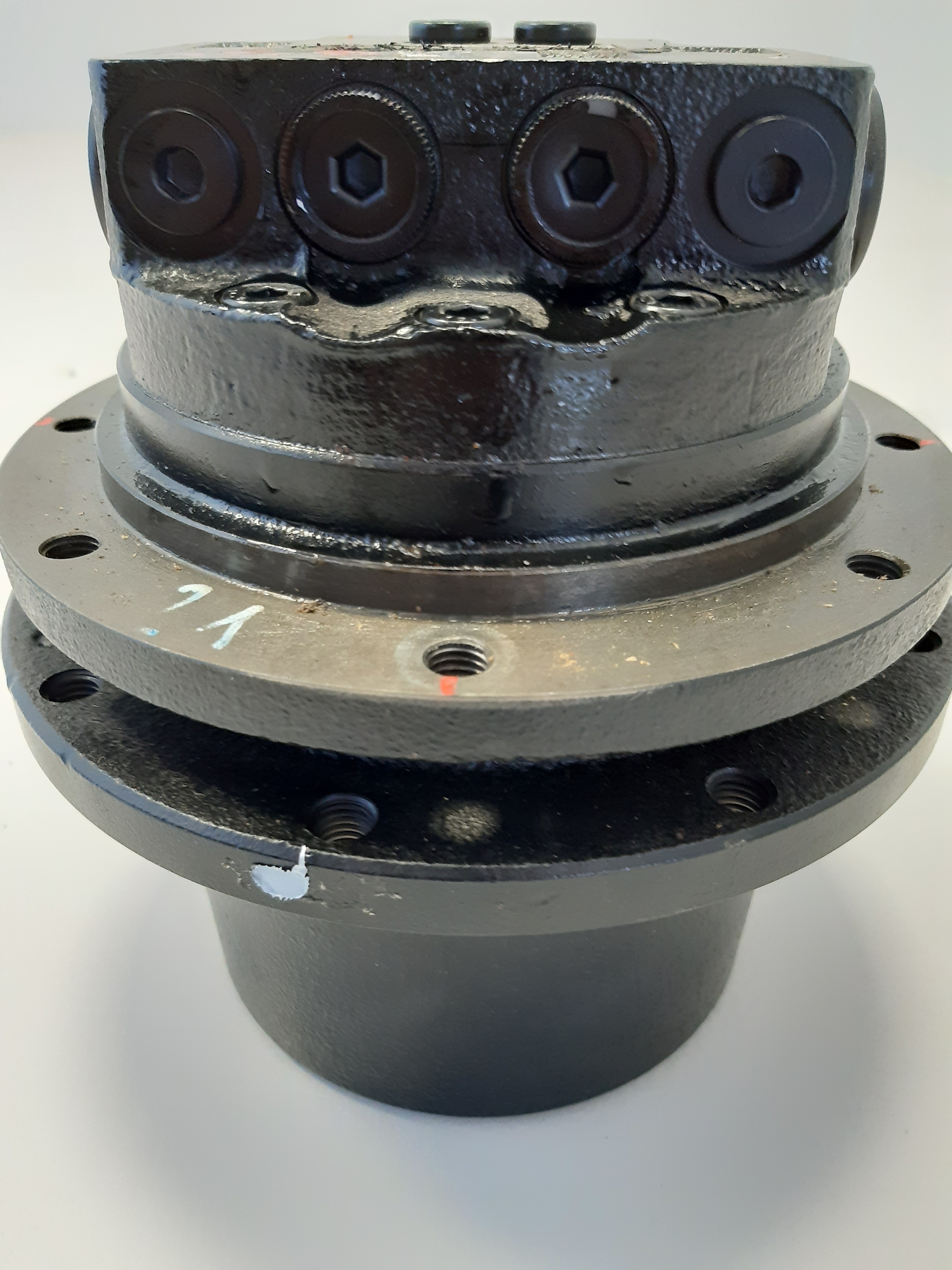

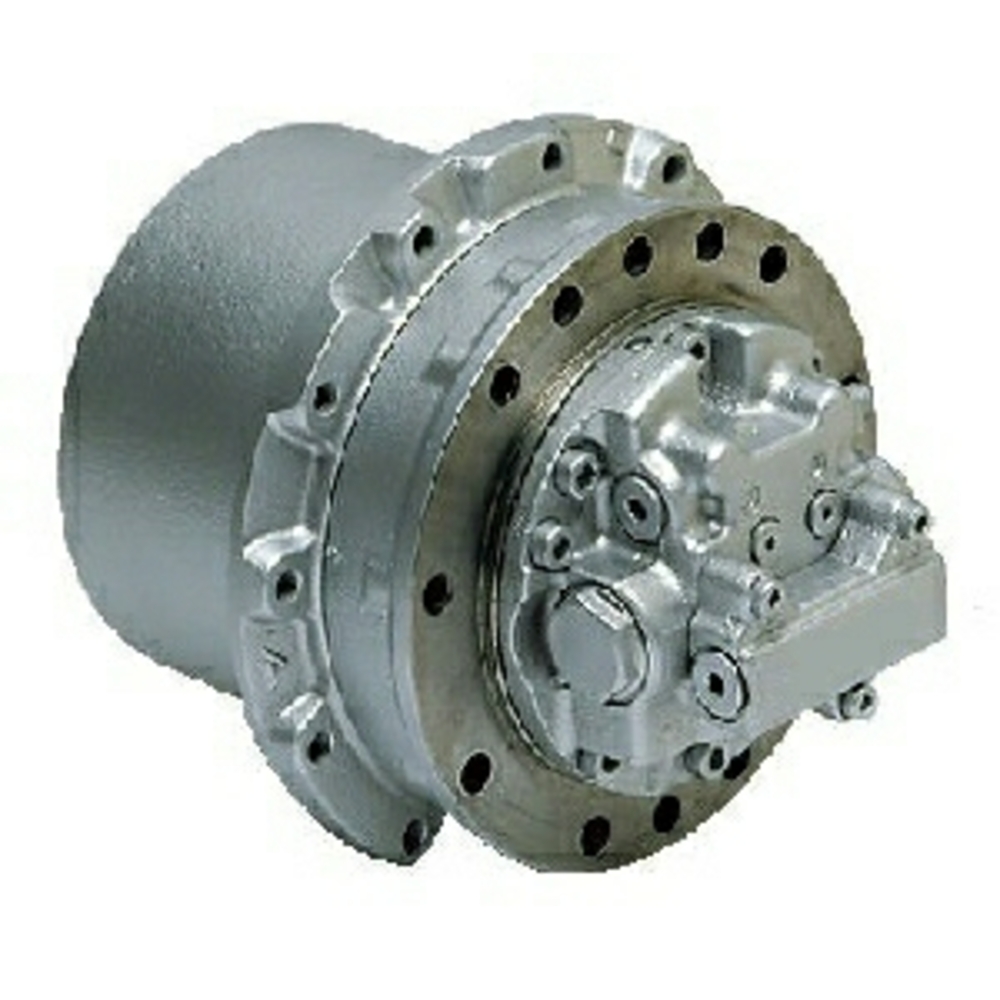

Moteur de translation - Motoreducteur compatible - TOPMRC15B

Motoréducteur de translation compatible pour machine de 1,5 tonnes. Ce modèle, répond aux cahiers des charges des constructeurs.

Il fait partie de notre gamme très complète de motoréducteurs compatibles se montant sur des machines allant de 750 kilogrammes  à 25 tonnes.

Topaz vous propose sa gamme de moto reducteurs neufs de qualité pour toute marque de minipelle, pelle ou chargeur au meilleur prix. Ce moteur est compatible avec plusieurs machines, veuillez vérifier les mesures et la compatibilité. Chez Topaz, nous faisons le choix de vous proposer exclusivement des moteurs de translation, aussi appelées motoreducteur, de haute qualité pour mini-pelle, mini-chargeur et skid.

Ce produit est compatible avec les machines suivantes :

Case : CX16

Cat : 301.5 | 301.6 | 301.8

IHI : 12JX

Volvo : EC15B

Yanmar : B17-2 | VIO15

Merci de nous envoyer la plaque machine afin de valider la compatibilité du moto-réducteur.

Motoréducteur de translation complet composé de la partie moteur et la partie réducteur. Cet organe assure la translation de votre chenille et ainsi l'avancement de votre machine.

Motoréducteur de translation complet composé de la partie moteur et la partie réducteur. Cet organe assure la translation de votre chenille et ainsi l'avancement de votre machine.

Nbr de trous fixation châssis 8 trous

Nbr de trous fixation barbotin 9 trous

Diamètre barbotin 160 mm

Poids 20kg

Type d'huile 80W90

Contenu 0.4 Litre

Motoréducteur de translation TOPMRC15B compatible avec machines d’une capacité de 1,5 tonnes. Ce motoréducteur assure la translation des chenilles et permet ainsi l’avancement de la machine. Il fait partie d’une gamme complète de motoréducteurs compatibles pour machines allant de 750 kg à 25 tonnes.

Ce modèle est compatible avec plusieurs marques et modèles de machines, notamment :
- Case : CX16
- Caterpillar : 301.5, 301.6, 301.8
- IHI : 12JX
- Volvo : EC15B
- Yanmar : B17-2, VIO15

Il est essentiel de fournir la plaque machine pour valider la compatibilité exacte.

Caractéristiques techniques :
- Motoréducteur complet composé d’un moteur et d’un réducteur
- Nombre de trous de fixation châssis : 8
- Nombre de trous de fixation barbotin : 9
- Diamètre du barbotin : 160 mm
- Poids : 20 kg
- Type d’huile : 80W90
- Contenu d’huile : 0,4 litre
- Capacité de charge : 1,6 tonnes
- Circuit hydraulique : ouvert

Dimensions principales visibles sur le schéma (page 1) :
- Diamètre extérieur côté barbotin : 180 mm
- Diamètre côté machine : 150 mm
- Hauteur totale environ 92 mm (hors détails)

Fonctionnement et recommandations d’utilisation :
- Assure la translation de la chenille pour l’avancement de la machine
- Les raccordements hydrauliques doivent être propres avant montage
- Le système hydraulique de la machine doit contenir de l’huile propre
- Avant première utilisation, laisser tourner le réducteur au ralenti pendant 5 minutes à faible charge (machine levée) pour nettoyage et remplissage
- Attention à ne pas confondre les tuyaux de drain (T1 ou T2) et de deuxième vitesse (PS) car un mauvais branchement peut endommager le motoréducteur
- Procédure de test recommandée pour vérifier les tuyaux :
1. Monter le motoréducteur
2. Brancher les tuyaux P1 et P2 en tenant compte du sens de rotation et de déplacement
3. Placer les tuyaux de drain et de deuxième vitesse dans un récipient
4. Démarrer la machine au ralenti
5. Enclencher la deuxième vitesse
6. Le tuyau d’où sort l’huile correspond à la deuxième vitesse, l’autre est le drain
7. Le tuyau de deuxième vitesse doit être monté sur le raccord PS
- Raccordements :
- P1 & P2 : ports principaux (MAV/MAR), filetage 9/16"-18 UNF, à connecter sur la vanne de contrôle
- T1 & T2 : drain, filetage 9/16"-18 UNF, à connecter au retour réservoir hydraulique selon montage, bouchon acier à appliquer sur port drain inférieur
- PS : port de deuxième vitesse, filetage 9/16"-18 UNF, à connecter à la deuxième vitesse sur la machine

Maintenance :
- Vérifier le niveau d’huile avant la première utilisation
- Contrôler le niveau d’huile mensuellement
- Remplacer l’huile toutes les 250 heures ou au moins une fois par an

Conditionnement, stockage et conservation ne sont pas spécifiquement mentionnés dans le document.

Ce motoréducteur est conçu pour offrir une solution fiable et compatible avec plusieurs modèles de mini-pelles, pelles et chargeurs, garantissant une qualité élevée et une adaptation précise grâce aux mesures et fixations standardisées.
