Motoreducteur de translation pour pelles TAKEUCHI TB175 et TB180 compatible - TOPMRC75D

Motoréducteur de translation compatible pour machine de 7,5 tonnes. Ce modèle, répond aux cahiers des charges des constructeurs.

Il fait partie de notre gamme très complète de motoréducteurs compatibles se montant sur des machines allant de 750 kilogrammes  à 25 tonnes.



Topaz vous propose sa gamme de moto reducteurs neufs de qualité pour toute marque de minipelle, pelle ou chargeur au meilleur prix.

Ce moteur est compatible avec plusieurs machines, veuillez vérifier les mesures et la compatibilité.

Chez Topaz, nous faisons le choix de vous proposer exclusivement des moteurs de translation, aussi appelées motoreducteur, de haute qualité pour mini-pelle, mini-chargeur et skid.

Ce produit est compatible avec les machines suivantes :

Takeuchi : TB175FR | TB180FR

Merci de nous envoyer la plaque machine afin de valider la compatibilité du moto-réducteur.

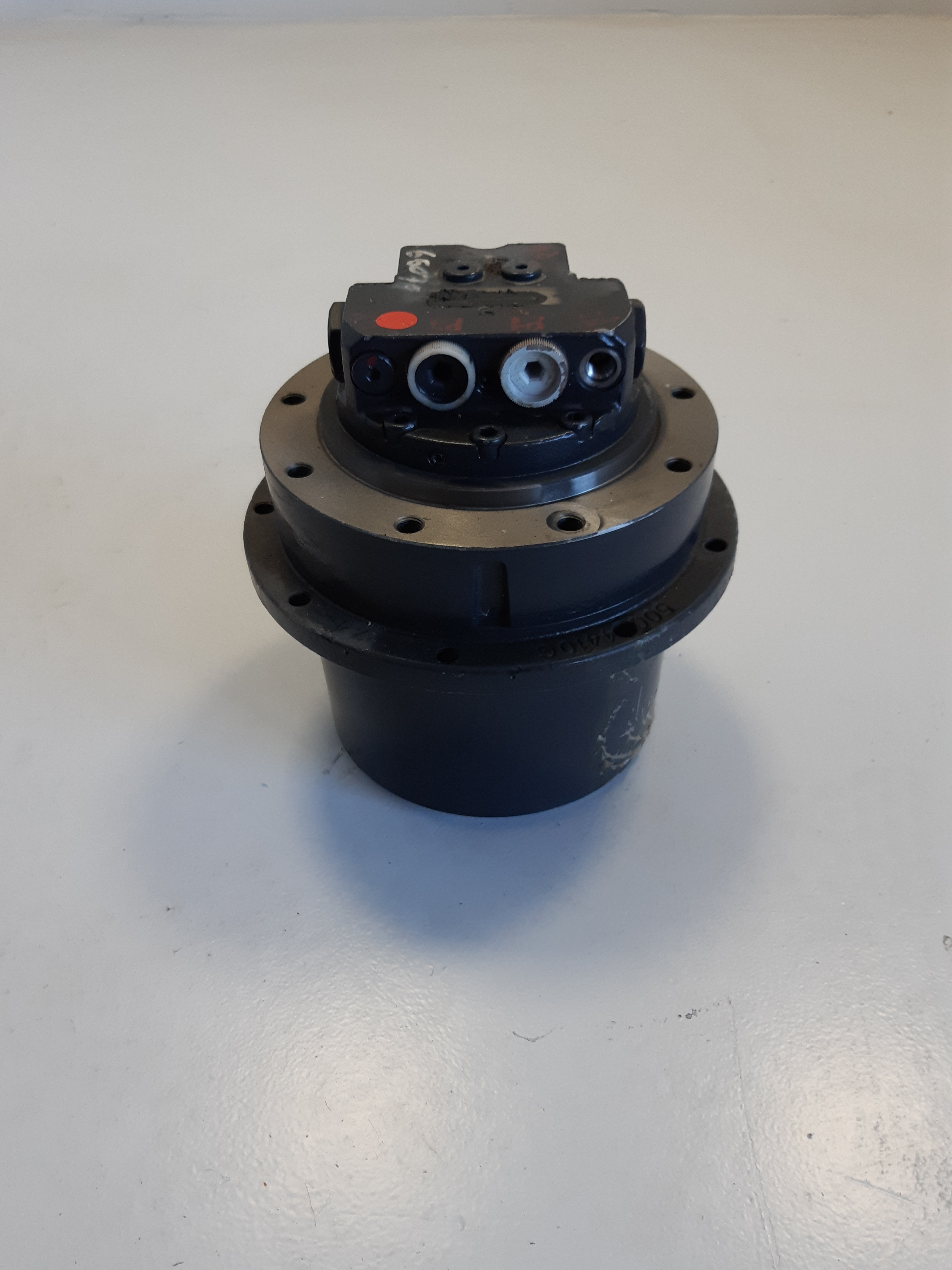

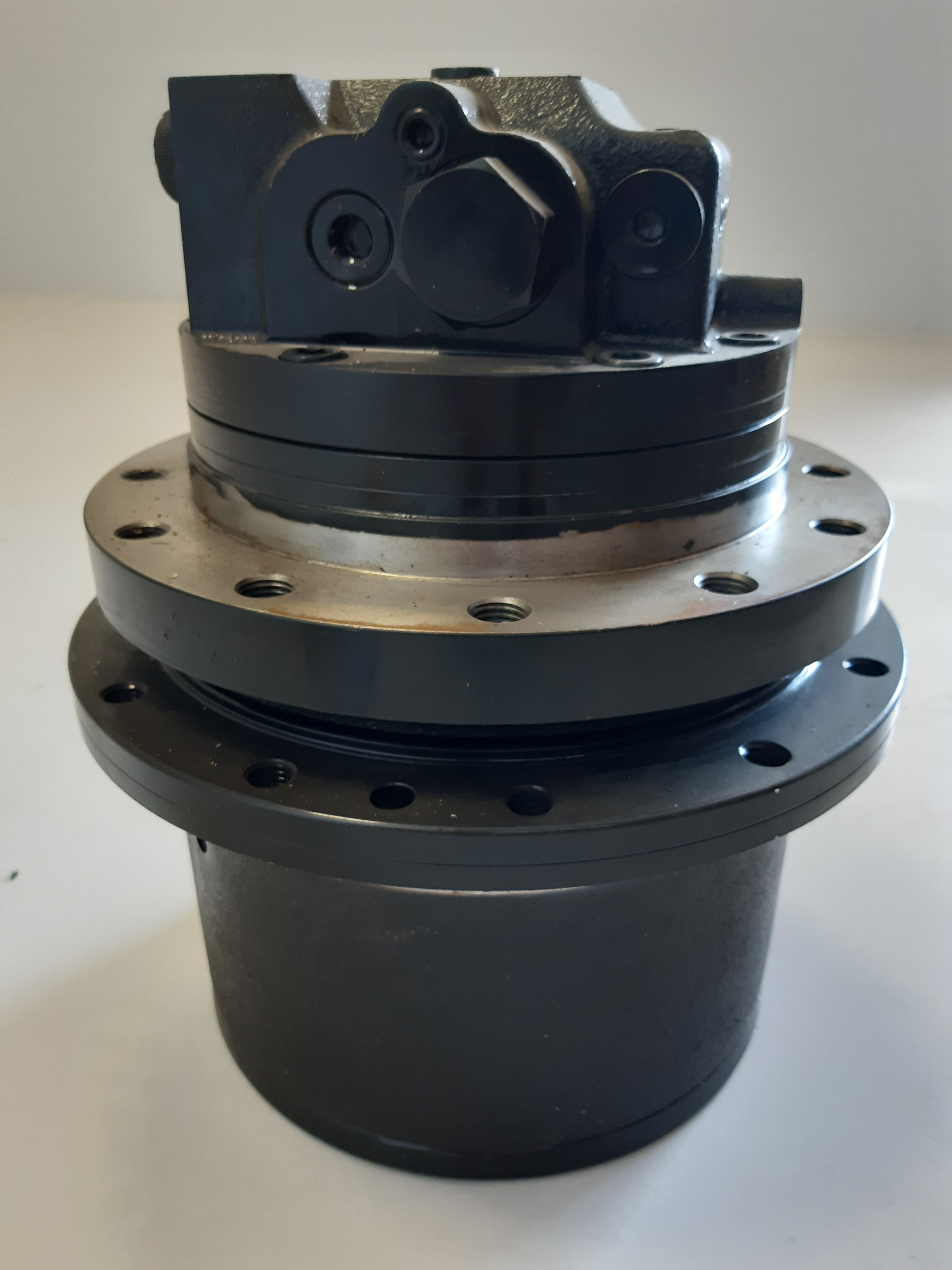

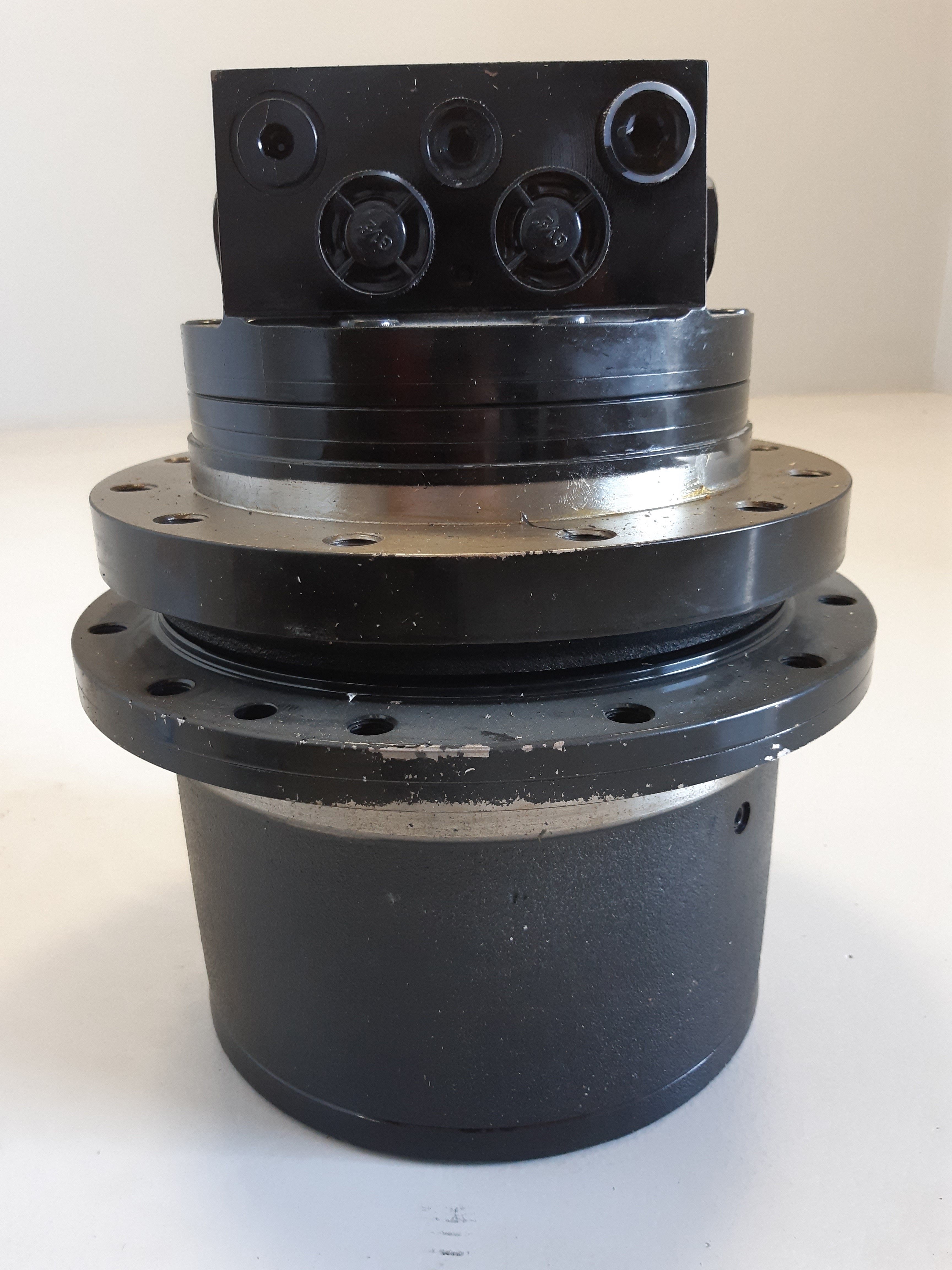

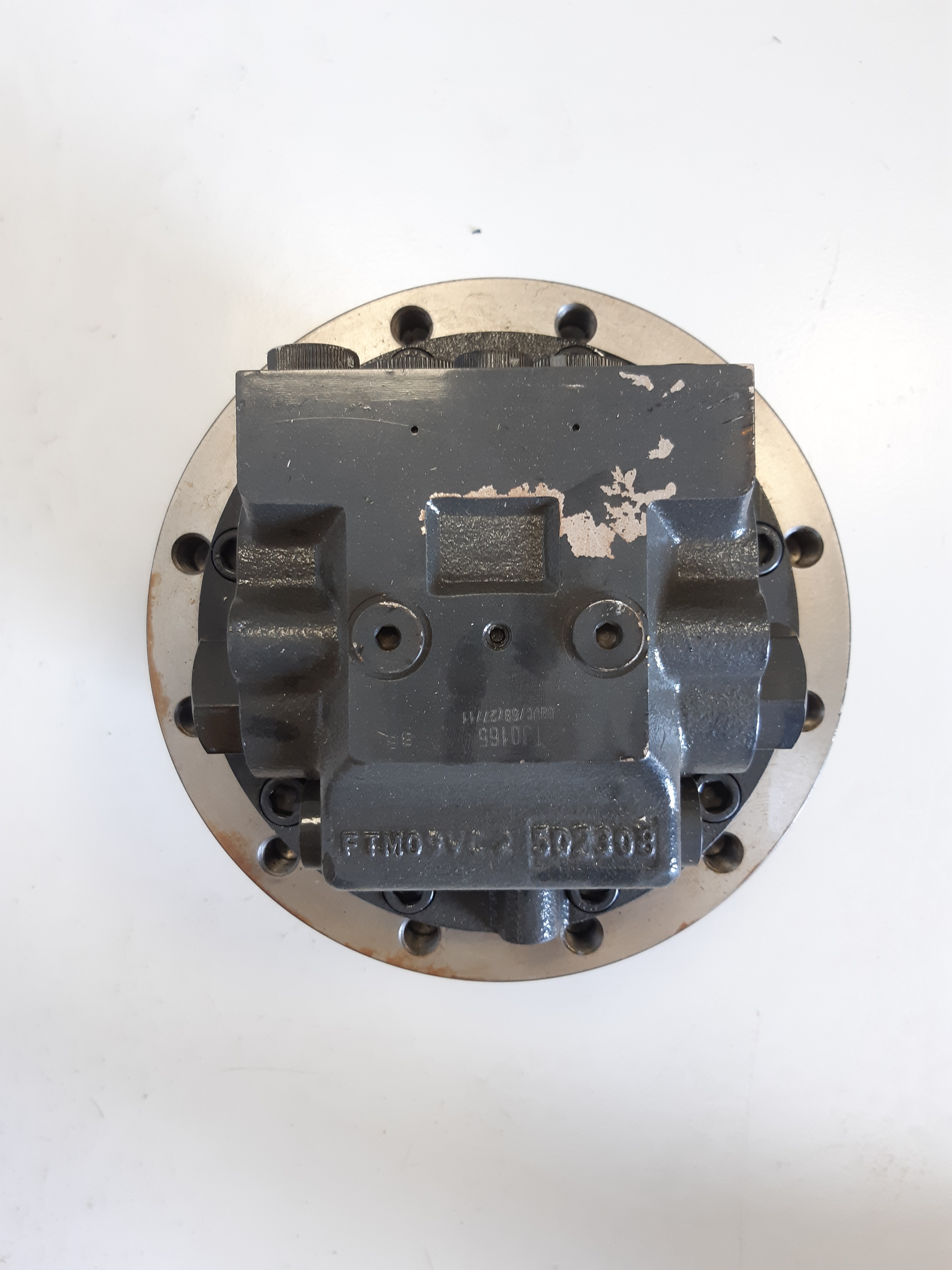

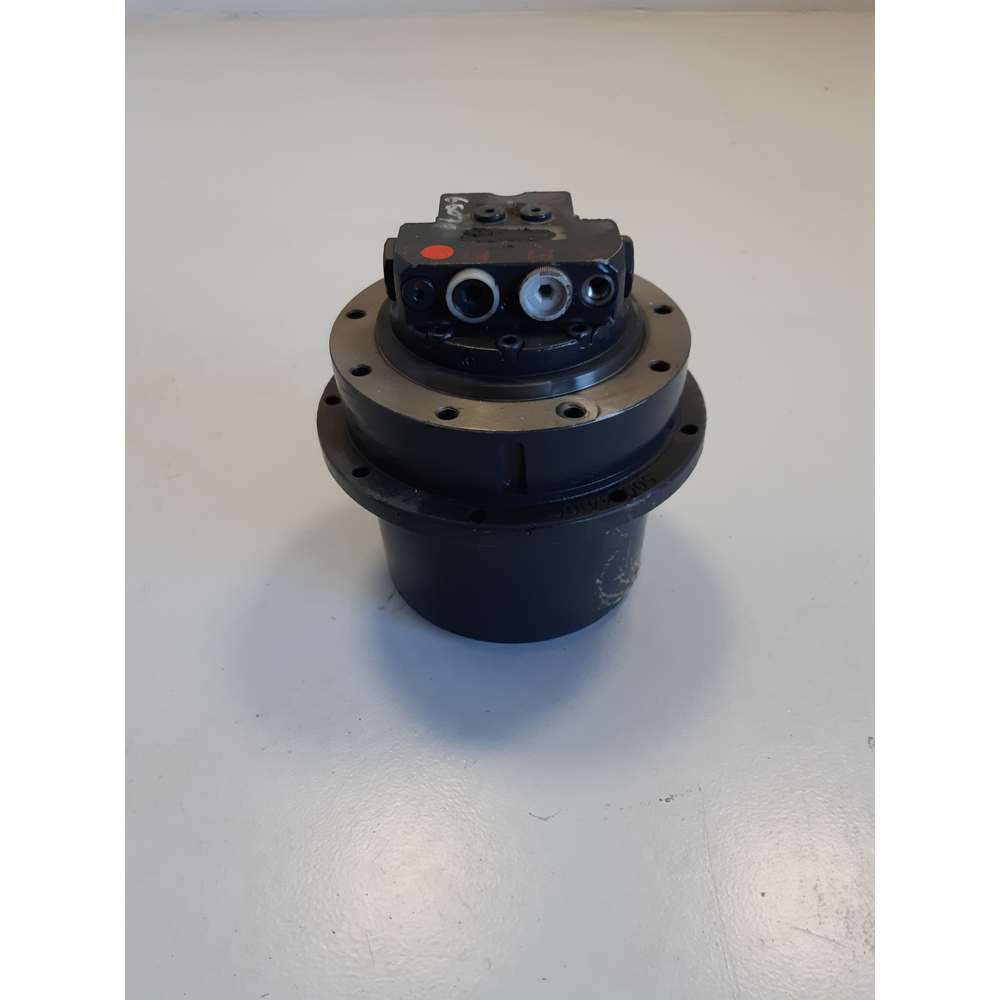

Motoréducteur de translation complet composé de la partie moteur et la partie réducteur. Cet organe assure la translation de votre chenille et ainsi l'avancement de votre machine.

Nbr de trous fixation châssis 12 trous

Nbr de trous fixation barbotin 12 trous

Diamètre barbotin 250 mm

Poids 85kg

Type d'huile 80W90

Contenu 1.2 Litre

Motoréducteur de translation TOPMRC75D compatible avec les pelles Takeuchi TB175FR et TB180FR, destiné aux machines d'environ 7,5 tonnes. Ce motoréducteur complet, comprenant la partie moteur et la partie réducteur, assure la translation des chenilles et donc l’avancement de la machine. Il fait partie d’une gamme étendue de motoréducteurs compatibles avec des machines allant de 750 kg à 25 tonnes.

Caractéristiques techniques :
- Nombre de trous de fixation châssis : 12 trous M16
- Nombre de trous de fixation barbotin : 12 trous M14
- Diamètre du barbotin : 250 mm
- Poids : 85 kg
- Type d’huile : 80W90
- Contenance en huile : 1,2 litre
- Motoréducteur conçu pour un circuit hydraulique ouvert
- Capacité de charge : 6 tonnes

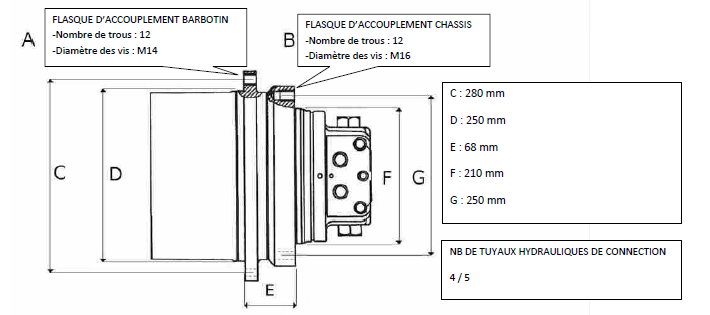

Dimensions principales visibles sur le schéma (page 1 du PDF) :
- Hauteur totale environ 195 mm (127 mm + 68 mm)
- Diamètre extérieur barbotin : 250 mm
- Diamètre de la partie machine : 210 mm
- Écarts entre trous de fixation et positionnement détaillés sur le plan

Compatibilité et recommandations :
- Compatible avec les modèles Takeuchi TB175FR et TB180FR
- Nécessité de vérifier la plaque machine pour valider la compatibilité exacte
- Les raccordements hydrauliques doivent être propres avant montage
- Le système hydraulique de la machine doit contenir de l’huile propre de type 80W90

Fonctionnement et montage (page 2 du PDF) :
- Laisser tourner le motoréducteur au ralenti pendant 5 minutes à faible charge (machine levée) pour assurer un bon nettoyage et remplissage
- Attention à bien différencier le tuyau de drain et le tuyau de la deuxième vitesse, qui sont souvent similaires
- Procédure de test recommandée pour vérifier les connexions des tuyaux :
- Monter le motoréducteur
- Brancher les tuyaux sur P1 et P2 en respectant le sens de rotation et de déplacement
- Plonger les tuyaux drain (T1 ou T2) et deuxième vitesse dans un récipient
- Démarrer la machine au ralenti puis enclencher la deuxième vitesse
- Le tuyau d’où jaillit l’huile est la deuxième vitesse, l’autre est le drain
- Le tuyau de deuxième vitesse doit être connecté au raccord PS

Tableau des raccordements hydrauliques :
- P1 & P2 (Ports principaux MAV/MAR) : connecteur PF 1/2, à brancher sur la vanne de contrôle
- T1 & T2 (Drain) : connecteur PF 3/8, à brancher au drain retour réservoir hydraulique, uniquement sur le raccord supérieur T1 ou T2, le port inférieur doit être bouché
- PS (Port deuxième vitesse) : connecteur PF 1/4, à connecter avec la deuxième vitesse sur la machine

Maintenance :

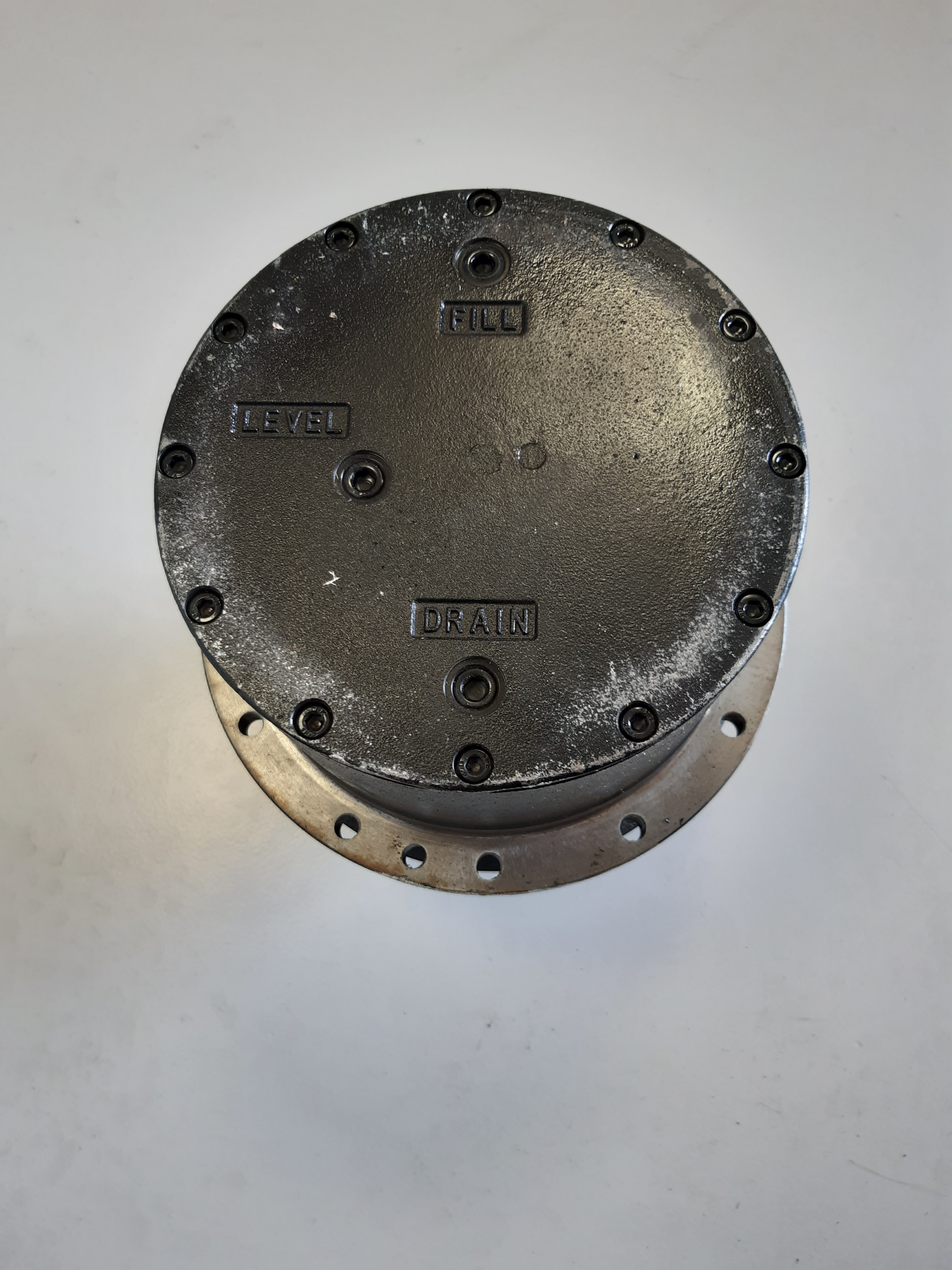

- Vérifier le niveau d’huile avant la première utilisation
- Contrôler le niveau d’huile mensuellement
- Remplacer l’huile toutes les 250 heures ou au moins une fois par an

Avantages produit :
- Motoréducteur neuf de haute qualité, compatible avec plusieurs marques et modèles
- Pièce de rechange fiable pour mini-pelles et mini-chargeurs
- Conforme aux cahiers des charges des constructeurs
- Gamme complète adaptée aux machines de 750 kg à 25 tonnes

Conditionnement et stockage :
- Pas d’informations spécifiques mentionnées dans le document

Précautions d’utilisation :
- S’assurer de la propreté des raccordements hydrauliques avant montage
- Respecter les consignes de montage des tuyaux pour éviter les dommages
- Vérifier la compatibilité avec la plaque machine avant commande

Ce motoréducteur est une solution performante et adaptée pour la maintenance et la réparation des pelles Takeuchi TB175 et TB180, garantissant un fonctionnement optimal et une longue durée de vie.
