Règle à araser le béton BT 90 Electric HUSQVARNA - 967 94 11-02
Référence : HUS_967941102
Découvrez Règle à araser le béton BT 90 Electric HUSQVARNA - 967 94 11-02 disponible à l'achat
- Inclinaison indépendante des sections pour un travail précis.
- Facilité de montage et de réglage par un seul opérateur.
- Rigidité accrue grâce à des cadres triangulaires et tubes carrés.
- Durabilité prolongée avec roulement oscillant et graissage.
- Conçu pour des sols jusqu'à 20 mètres de large.
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Mode d’emploi
1 document
Voir plus de documents

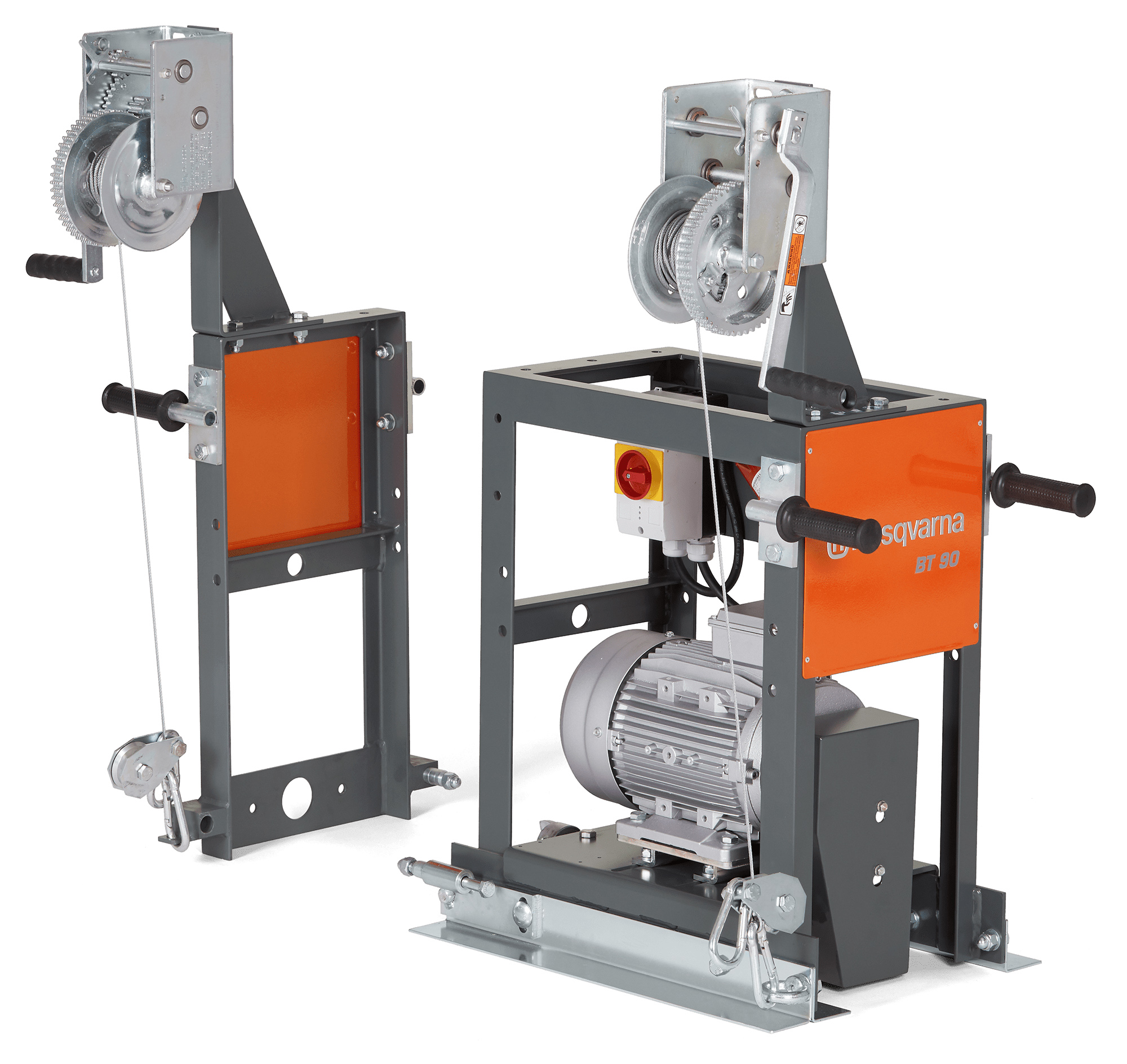

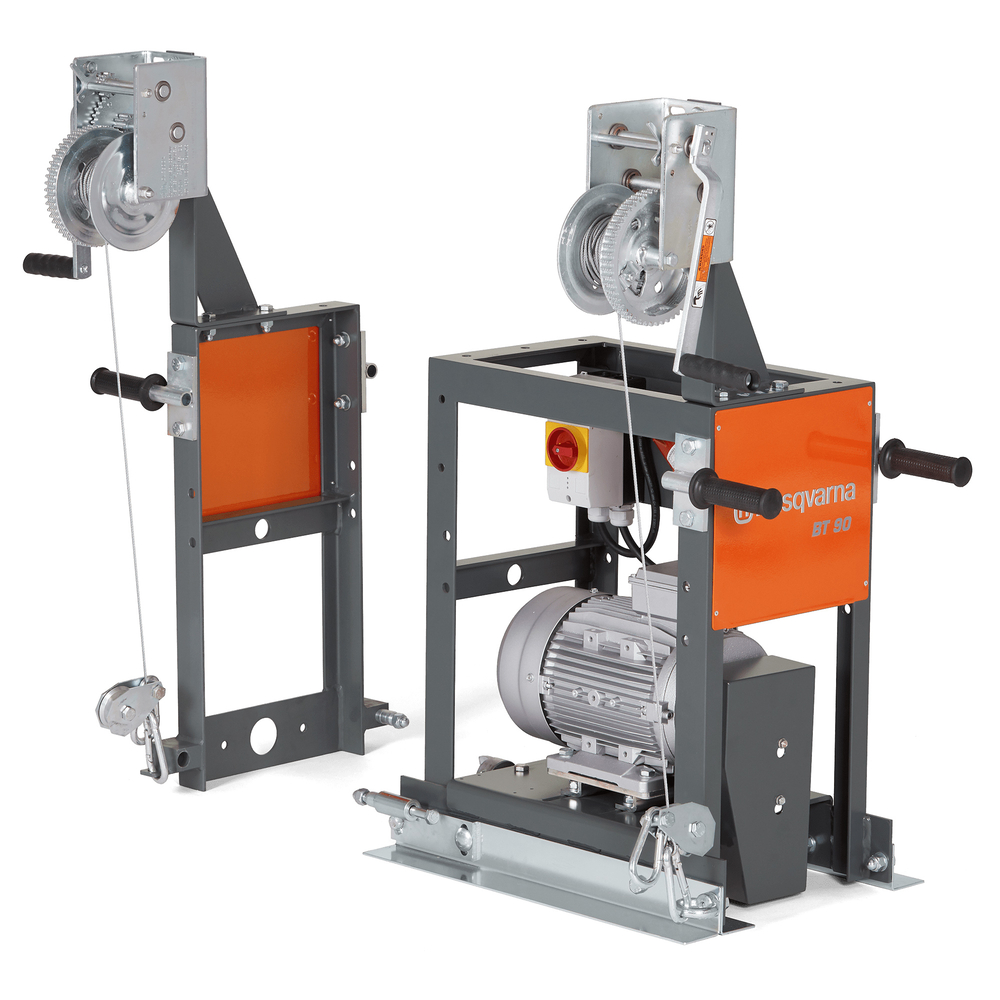

MOTEUR ELECTRIQUE TRIPHASE-400V-3-50HZ 3KW HUSQVARNA - 967941102
La règle rigide électrique BT 90 Husqvarna est idéale pour le traitement de sols jusqu'à 20 mètres de large. Elle est parfaitement adaptée aux opérations de compactage, de nivellement et de finition sur des pistes et ponts, tout en permettant une manipulation aisée par un seul opérateur grâce à son montage et réglage d'inclinaison simples. Cette règle offre des options de configuration variées avec des accessoires comme des treuils et des stabilisateurs, répondant ainsi à divers besoins quotidiens.
Conçue avec un tendeur précis, elle permet une inclinaison indépendante des sections. Sa conception robuste, incluant des cadres triangulaires et des tubes carrés, assure une rigidité accrue. Le roulement oscillant avec des raccords de graissage facilite l'entretien et prolonge la durée de vie du produit. Le cadre bas en acier fournit une durabilité supplémentaire, et son centre de gravité bas offre une stabilité optimale sur le béton à affaissement faible. Les treuils équipés d'un câble en acier de 30 m garantissent une traction homogène et continue, permettant un travail prolongé sans interruption. Puissance de sortie : 3 kW.
Puissance de sortie : 3 kW
Tension : 400 V
Fréquence : 50 Hz
Conception : Cadres triangulaires et tubes carrés pour rigidité accrue
Roulement : Oscillant avec raccords de graissage
Durabilité : Cadre en acier à bas profil
Stabilité : Centre de gravité bas pour affaissement faible

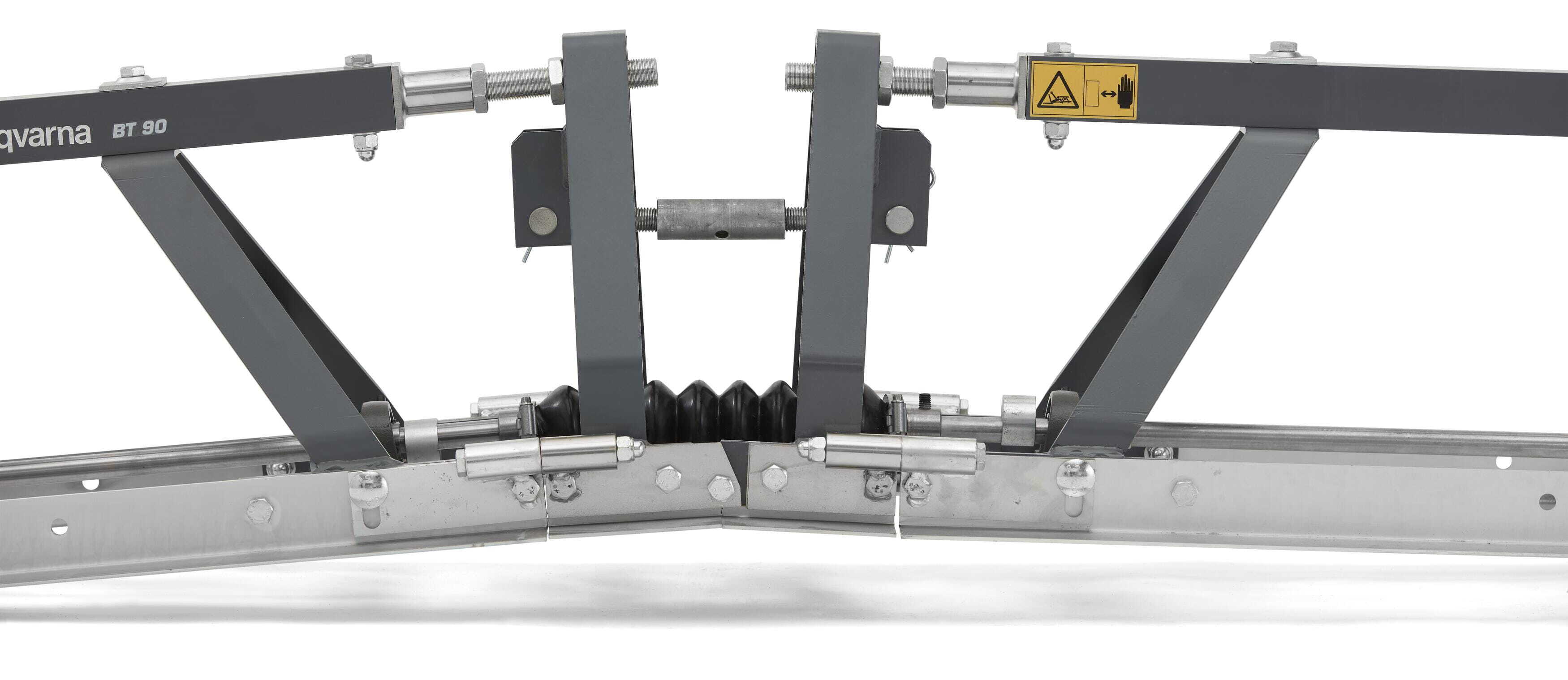

Tendeur : Permet une inclinaison indépendante des sections
Montage : Facile à réaliser par un seul opérateur
Treuils : Câble en acier de 30 m de chaque côté pour traction homogène
Applications : Compactage, nivellement et finition de sols jusqu'à 20 mètres de large
Avant l’utilisation, il faut s’assurer que le bord inférieur du produit est droit, en réglant les ridoirs et en serrant les contre-écrous si nécessaire. Les rails sur lesquels la règle se déplace doivent être stables et bien alignés pour éviter un basculement ou des marques sur le béton.
Le produit est mis en mouvement par un arbre de vibration dont le sens de rotation doit être vérifié et ajusté si besoin. Le sens de rotation optimal est inverse au sens de déplacement pour faciliter le contrôle. Pour l’unité d’entraînement électrique, le sens de rotation se règle via un sélecteur de phase.
Pour démarrer l’unité d’entraînement électrique, il faut vérifier la correspondance de la tension et fréquence, brancher la fiche d’alimentation, puis démarrer l’unité. Pour l’unité à carburant, il faut remplir l’huile moteur, faire le plein, ouvrir le robinet, régler le starter selon la température, mettre l’interrupteur sur marche, démarrer le moteur et laisser tourner au ralenti avant de passer en régime normal. Pour l’unité pneumatique, il faut remplir le lubrificateur automatique, brancher l’alimentation pneumatique, ouvrir la vanne pour démarrer la vibration, puis la fermer lentement jusqu’à obtenir la vitesse correcte, en réglant le débit d’huile du lubrificateur.
Pendant l’utilisation, il est important de vérifier régulièrement les ridoirs et contre-écrous, car les vibrations peuvent les desserrer. En cas de déplacement ou levage du produit, ces vérifications doivent être renouvelées.
Le câble du treuil peut être déroulé en tournant la poignée vers l’arrière de deux tours sans charge, puis en tirant sur le câble. Pour le rembobiner, il suffit de remettre en place la poignée et de la tourner.
Ces instructions sont issues du manuel d’utilisation Husqvarna BT 90 Electric (pages 2 à 20).
HUSQVARNA (matériel)
7 RUE DES ARCHESCS 33402
41034 - BLOIS CEDEX
France
serviceclient.blois@husqvarnagroup.com
Questions produits
Quels sont les critères techniques spécifiques à vérifier pour garantir la précision du nivellement avec la règle à araser le béton BT 90 Electric Husqvarna ?
Il faut s’assurer que le bord inférieur du produit est droit en réglant les ridoirs et en serrant les contre-écrous. La règle dispose d’une inclinaison indépendante des sections grâce à un tendeur précis, ce qui permet un travail très précis sur toute la largeur. Les rails doivent être stables et bien alignés pour éviter tout basculement ou marques sur le béton.
Comment s’organise l’utilisation opérationnelle de la règle BT 90 Electric Husqvarna sur chantier ?
Deux opérateurs sont nécessaires pour un fonctionnement correct et sécurisé : un opérateur contrôle l’unité d’entraînement et le treuil d’un côté, l’autre agit sur le treuil de l’autre côté. Deux autres opérateurs marchent devant la règle pour retirer le béton en excès afin d’éviter un dépôt supérieur à 2-3 cm qui compromettrait la planéité.
Quels sont les éléments de sécurité à respecter impérativement lors de l’utilisation de ce produit ?
Il est essentiel de porter un équipement de protection individuelle homologué, notamment des gants, des protections auditives et oculaires. Il faut éviter tout contact avec l’arbre en rotation pour prévenir les blessures graves. Le produit doit être utilisé uniquement par des opérateurs formés et autorisés, en respectant les consignes de sécurité électrique, carburant et pneumatique.
Comment s’effectue le réglage et le montage des sections modulaires pour assurer la rigidité et la durabilité de la règle ?
Les sections modulaires doivent être assemblées sur un sol plat, en installant les plus courtes près de l’unité d’entraînement pour limiter les vibrations. Les boulons, écrous et ridoirs sont serrés selon un protocole précis, avec un couple de serrage défini (81 Nm pour M12 classe 8.8). Le cadre triangulaire et les tubes carrés assurent une rigidité accrue.
Quels sont les réglages spécifiques liés au moteur électrique de cette règle à béton ?
Le sens de rotation de l’arbre de vibration doit être vérifié et, si nécessaire, inversé via un sélecteur de phase pour que l’arbre tourne dans le sens inverse du déplacement, facilitant ainsi le contrôle. La tension et la fréquence doivent correspondre aux valeurs indiquées sur la plaque signalétique (400 V, 50 Hz).
Comment fonctionne le système de treuils électriques et quel est leur rôle ?
Les treuils électriques, équipés d’un moteur à vis sans fin et de câbles de 30 m, permettent de tirer la règle sur les rails pour un déplacement homogène. Ils sont fixés sur les sections d’extrémité et l’unité d’entraînement. Il est strictement interdit de soulever des charges avec ces treuils pour des raisons de sécurité.
Quelles sont les consignes à respecter lors de l’entretien pour maintenir la performance et la sécurité ?
Il faut vérifier régulièrement le serrage des ridoirs et contre-écrous car les vibrations peuvent les desserrer. L’entretien quotidien inclut aussi le graissage des roulements oscillants. Après un transport ou déplacement, ces vérifications doivent être renouvelées pour garantir la durabilité et la sécurité du produit.
