Règle à araser le béton BT 90 Petrol HUSQVARNA - 967 94 11-03
Référence : HUS_967941103
Découvrez Règle à araser le béton BT 90 Petrol HUSQVARNA - 967 94 11-03 disponible à l'achat
- Inclinaison des sections réglable par un tendeur précis.
- Montage rapide et facile pour un seul opérateur.
- Cadres triangulaires et tubes carrés pour plus de rigidité.
- Roulement oscillant avec graissage pour une durabilité accrue.
- Centre de gravité bas assurant une excellente stabilité.
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Mode d’emploi
1 document
Voir plus de documents
MOTEUR ESSENCE HONDA GX270 5KW HUSQVARNA - 967941103 est idéal pour des sols jusqu'à 20 mètres de large.
Ce moteur essence est spécialement conçu pour les opérations de compactage, de nivellement et de finition sur des pistes et des ponts. Son montage et son réglage d'inclinaison sont aisés et réalisés par un unique opérateur. Il offre plusieurs configurations grâce à des accessoires comme des treuils et des stabilisateurs, adaptés aux diverses exigences d'utilisation.
Parmi ses , on note une conception intelligente avec un tendeur précis permettant d'incliner les sections indépendamment. La configuration est facilitée par un montage simple, et sa robustesse est assurée par des cadres triangulaires et des tubes carrés qui offrent une rigidité optimale. Le roulement oscillant est équipé de raccords de graissage pour prolonger sa durée de vie tout en simplifiant l'entretien. De plus, un cadre en acier à bas profil confère une durabilité supplémentaire et un centre de gravité bas apporte la stabilité nécessaire lors du travail sur béton. Enfin, les treuils dotés de câbles en acier de 30 mètres garantissent une traction homogène pour des sessions de travail prolongées. Puissance de sortie : 5kW.
Puissance moteur : 5 kW

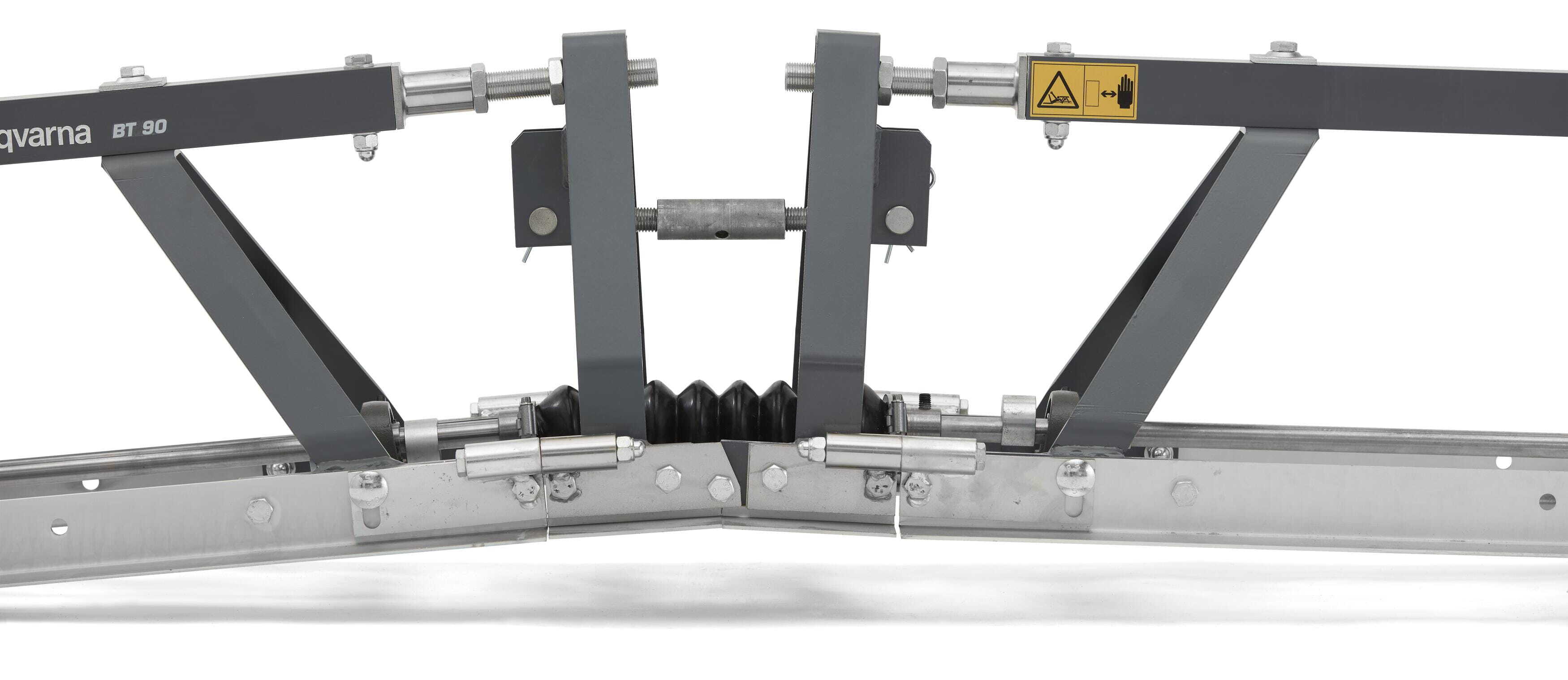

Conception : Tendeur précis pour inclinaison indépendante des sections
Montage : Facile par un seul opérateur
Durabilité : Cadres triangulaires et tubes carrés pour rigidité accrue
Entretien : Roulement oscillant avec raccords de graissage
Stabilité : Cadre en acier à bas profil pour durabilité et centre de gravité bas

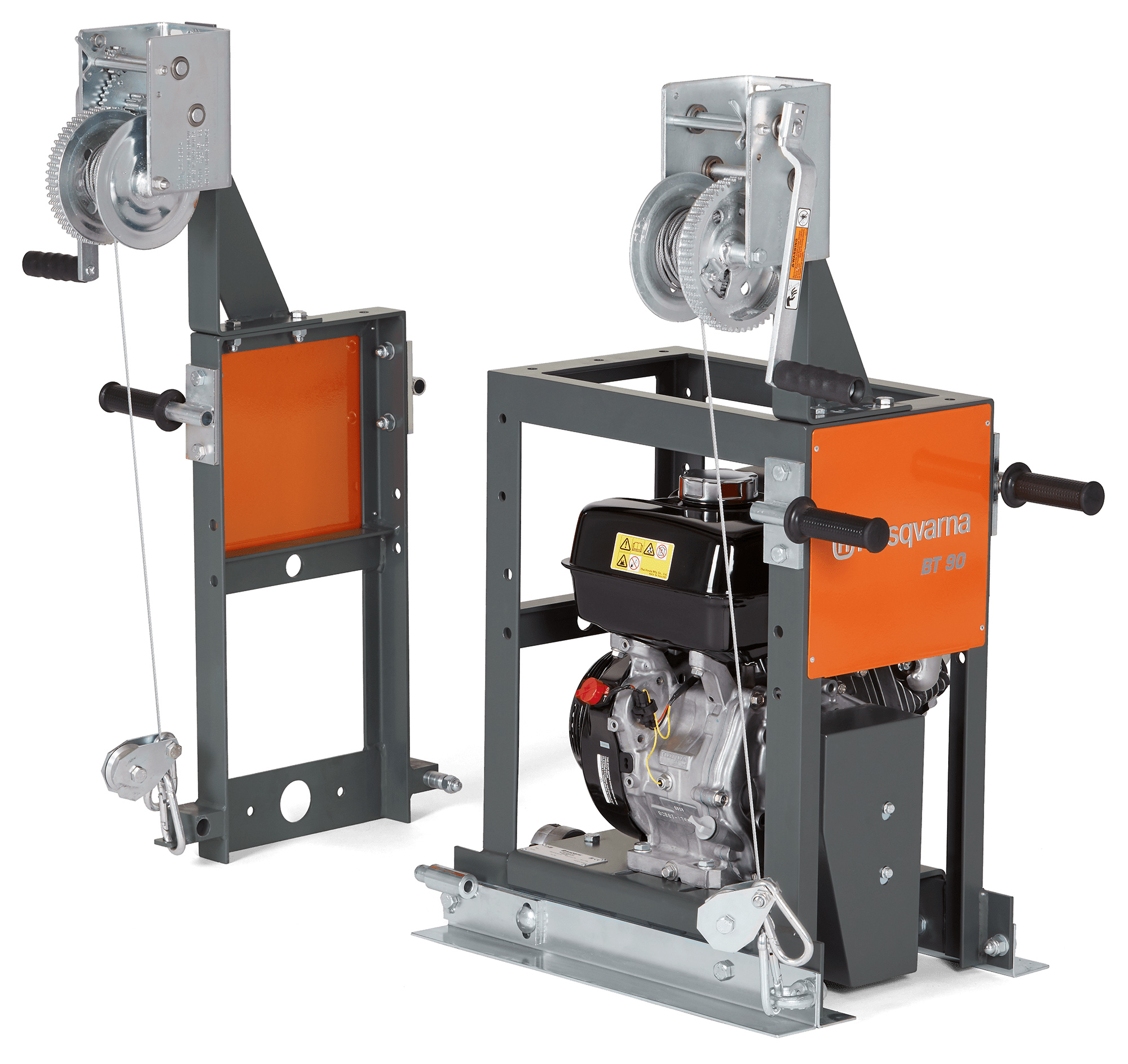

Traction : Treuils des deux côtés avec câble en acier de 30 m pour fonctionnement continu
Applications : Compactage, nivellement et finition sur sols jusqu'à 20 m de large
Le fonctionnement consiste à faire vibrer et déplacer la règle modulaire sur la surface de béton à niveler et lisser. Le bord inférieur du produit doit être réglé droit à l'aide des ridoirs et contre-écrous, que l'on vérifie et resserre régulièrement, notamment après transport ou levage du produit. Le sens de rotation de l'arbre de vibration doit être correct (inverse du sens de déplacement) pour un meilleur contrôle.
Avant utilisation, il faut s'assurer que les rails sont stables et bien alignés afin d'éviter le basculement du produit ou des marques sur le béton. Le produit est placé sur des rails, et peut être équipé de treuils électriques pour tirer le produit sur ces rails lors du travail sur des surfaces horizontales.
Le démarrage varie selon l'unité d'entraînement : électrique, essence ou pneumatique. Pour l'unité électrique, on branche la fiche et on démarre, en vérifiant le sens de rotation. Pour l'unité essence, on remplit le carburant et l'huile, on ouvre le robinet de carburant, on règle le starter selon la température, puis on démarre le moteur. Pour l'unité pneumatique, on branche l'alimentation d'air, on règle la vanne de vibration et le lubrificateur automatique.
En cas de fonctionnement non conforme, notamment si les vibrations augmentent soudainement, il faut arrêter immédiatement le produit et vérifier les ridoirs et contre-écrous, qui peuvent se desserrer sous l'effet des vibrations.
Le câble du treuil peut être déroulé librement en tournant la poignée du treuil vers l'arrière de deux tours sans charge, puis en tirant sur le câble.
Ainsi, l'utilisation consiste à positionner et assembler les sections de règle modulaire sur des rails stables et alignés, régler le bord inférieur droit, démarrer l'unité d'entraînement adaptée, faire vibrer et déplacer la règle sur le béton frais, tout en contrôlant l'épaisseur du béton et en retirant l'excès pour obtenir une surface plane. Le produit est manié par deux opérateurs qui contrôlent les treuils de chaque côté, avec deux autres opérateurs qui retirent le béton excédentaire devant la règle.
HUSQVARNA (matériel)
7 RUE DES ARCHESCS 33402
41034 - BLOIS CEDEX
France
serviceclient.blois@husqvarnagroup.com
Questions produits
Quelles sont les spécificités techniques du moteur de la règle à araser le béton BT 90 Petrol HUSQVARNA ?
La règle BT 90 est équipée d’un moteur essence Honda GX270 d’une puissance de 5 kW. Ce moteur est conçu pour des opérations de compactage, nivellement et finition sur des sols jusqu’à 20 mètres de large. Son démarrage et réglage sont adaptés à une utilisation chantier avec une commande accessible à un opérateur.
Comment s’effectue le montage et l’assemblage des sections modulaires ?
Les sections modulaires se montent sur un sol plat en assemblant les boulons et écrous avec un réglage précis des angles par ridoirs. Les écrous doivent être serrés à un couple de 81 Nm (M12 classe 8.8). Le montage est conçu pour limiter les vibrations et garantir la rigidité grâce à des cadres triangulaires et tubes carrés.
Quel est le mode d’utilisation recommandé pour garantir une surface béton plane ?
Le produit nécessite la présence de 2 opérateurs pour actionner les treuils de chaque côté et 2 autres opérateurs pour retirer l’excès de béton devant la règle avec un épandeur plat. L’excès de béton ne doit pas dépasser 2 à 3 cm pour assurer une surface plane. Le bord inférieur doit être réglé droit et les contre-écrous vérifiés régulièrement.
Comment fonctionne le système de treuils électriques et à quoi servent-ils ?
Les treuils électriques, fixés sur la section d’extrémité et l’unité d’entraînement, permettent de tirer la règle sur des rails pour un déplacement continu et contrôlé. Ils sont équipés d’un moteur à vis sans fin, d’un câble de 40 m et d’un tambour amovible. Ils ne doivent pas être utilisés pour soulever des charges lourdes.
Quelles sont les précautions de sécurité à respecter lors de l’utilisation ?
Il faut impérativement lire et comprendre le manuel avant utilisation. Le produit génère des vibrations et un champ électromagnétique, et peut projeter des objets. Le port d’équipements de protection individuelle homologués est obligatoire (gants, casque, protections auditives et respiratoires). Le produit ne doit pas être utilisé par des personnes non formées, ni en état de fatigue ou sous influence.
Comment régler le sens de rotation de l’unité d’entraînement électrique BT 90 E ?
Le sens de rotation se règle via un sélecteur de phase accessible sur la connexion électrique. Il suffit d’insérer un tournevis dans la fente prévue et de tourner d’un demi-tour pour inverser le sens, ce qui permet d’optimiser le contrôle et la traction du produit.
Comment assurer la durabilité et la stabilité de la règle à araser ?
La règle est conçue avec un cadre en acier à bas profil pour un centre de gravité bas, assurant une excellente stabilité. Le roulement oscillant est équipé de raccords de graissage pour prolonger la durée de vie et simplifier l’entretien. La rigidité est garantie par des cadres triangulaires et tubes carrés.
Dans quels contextes professionnels ce produit est-il le plus adapté ?
Ce produit est destiné exclusivement à un usage professionnel pour le compactage, nivellement et lissage de grandes surfaces en béton, telles que sols industriels, voies d’accès et ponts. Il ne doit pas être utilisé pour d’autres types de travaux.
