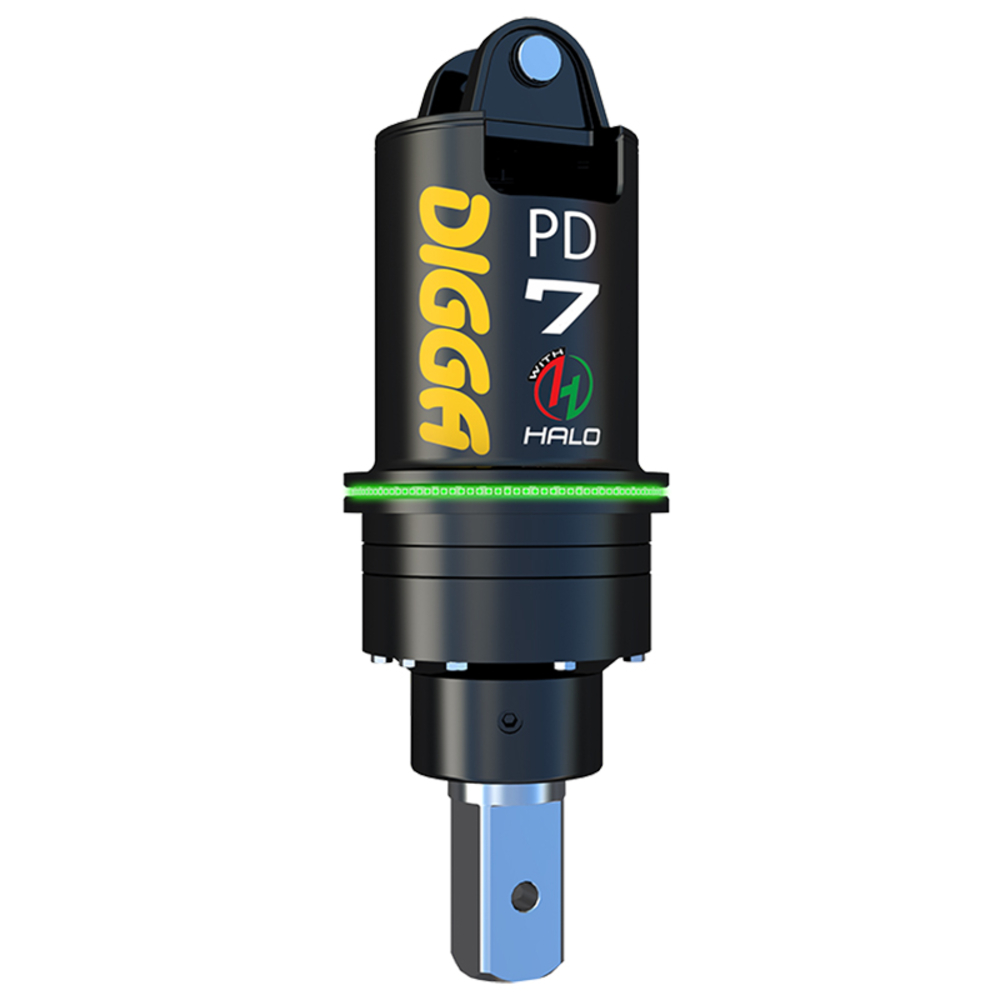

Le motoréducteur PDH7 Halo Premium Drive est une solution compacte et puissante conçue pour les machines hydrauliques de 6 à 8 tonnes.
Il délivre une puissance maximale de 25 kW (34 ch) avec un couple exceptionnel pouvant atteindre 6050 Nm, garantissant un forage puissant et efficace.
Sa plage de débit hydraulique recommandée est comprise entre 75 et 115 litres par minute, avec une pression maximale de 240 bars à 75 l/min.
La vitesse de sortie varie de 47 à 73 tours par minute selon le débit hydraulique.
Le motoréducteur possède un diamètre de 290 mm, une longueur totale de 775 mm et un poids de 110 kg.
Il est équipé d’une sortie carrée standard de 75 mm, compatible avec une large gamme de vrilles Digga A6, RC6 et DR6.
Ces vrilles sont adaptées respectivement aux terres meubles, sols mixtes terre/roche dure, et roche uniquement.
Le diamètre maximal des vrilles compatibles est de 1000 mm pour un usage standard et de 900 mm pour un usage sévère.
Le PDH7 est compatible avec des rallonges A6/RC6 de 1000 mm, 1500 mm et 2000 mm, ainsi qu’avec des suspensions sur axes de 45 mm, Morin M3 et Cangini CR70, facilitant son adaptation à différents besoins opérationnels.
Les extensions Digga XT/XO sont également compatibles, fabriquées en matériaux de haute qualité et disponibles en plusieurs longueurs jusqu’à 2500 mm, supportant un couple maximal de 7200 Nm.
Ce motoréducteur fonctionne idéalement avec la batterie Halo DIG_EC001301, assurant une autonomie toute la journée.
La technologie Halo intégrée comprend un indicateur LED très visible pour un contrôle précis du forage depuis la cabine, ainsi qu’un système de réglage automatique de l’inclinaison par simple pression d’un bouton.
Le système Halo Alignment System est inclus en standard, permettant un forage précis et autonome sans besoin de spotter, ce qui optimise la productivité sur chantier.
Le PDH7 dispose d’un réducteur planétaire de haute qualité avec un moteur Bell Danfoss intégré, offrant une connexion directe pour une meilleure performance et une efficacité accrue.
Sa conception robuste inclut un système anti-arrachement d’arbre avec verrouillage interne, garantissant une fiabilité et une durabilité optimales.
Ce motoréducteur convient parfaitement aux applications de forage pour fondations, pieux, constructions commerciales et résidentielles, infrastructures, énergies renouvelables, services publics et activités minières.
Le PDH7 Halo Premium Drive allie puissance, précision et robustesse pour répondre aux exigences des professionnels du forage hydraulique dans divers secteurs d’activité.
Compatibles avec les rallonges A6/RC6 suivantes :
DIG_XO75105 longueur : 1000 mm
DIG_XO75155 longueur : 1500 mm
DIG_XO75205 longueur : 2000 mm
Compatibles avec les vrillesA6/RC6 suivantes :
DIG_A6065MFT diamètre : 150 mm usage standard
DIG_A6085MFT diamètre : 200 mm usage standard
DIG_A6105MFT diamètre : 250 mm usage standard
DIG_A6125MFT diamètre : 300 mm usage standard
DIG_A6145MFT diamètre : 350 mm usage standard
DIG_A6165MFT diamètre : 400 mm usage standard
DIG_A6185MFT diamètre : 450 mm usage standard
DIG_A6205MFT diamètre : 500 mm usage standard
DIG_A6245MFT diamètre : 600 mm usage standard
DIG_A6305MFT diamètre : 750 mm usage standard
DIG_A6325MFT diamètre : 800 mm usage standard
DIG_A6365MFT diamètre : 900 mm usage standard
DIG_A6405MFT diamètre : 1000 mm usage standard
DIG_RC6085MFT diamètre : 200 mm usage sévère
DIG_RC6105MFT diamètre : 250 mm usage sévère
DIG_RC6125MFT diamètre : 300 mm usage sévère
DIG_RC6145MFT diamètre : 350 mm usage sévère
DIG_RC6165MFT diamètre : 400 mm usage sévère
DIG_RC6185MFT diamètre : 450 mm usage sévère
DIG_RC6205MFT diamètre : 500 mm usage sévère
DIG_RC6245MFT diamètre : 600 mm usage sévère
DIG_RC6305MFT diamètre : 750 mm usage sévère
DIG_RC6325MFT diamètre : 800 mm usage sévère
DIG_RC6365MFT diamètre : 900 mm usage sévère
Compatible avec la batterie Halo A6/RC6 suivante :
Compatibles avec les suspensions suivantes :
DIG_TOPAXES45DIGGA SUSPENSION SUR AXES 45MM SUR MESURE REPRISE MOTOREDUCTEUR TARIERE DIGGA
DIG_TOPMBICR70DIGGA SUSPENSION CANGINI CR70 REPRISE MOTOREDUCTEUR TARIERE DIGGA
DIG_TOPMORM3DIGGA SUSPENSION MORIN M3 REPRISE MOTOREDUCTEUR TARIERE DIGGA
Les motoréducteurs DIGGA bénéficient d’une garantie de 5 ans sur les réducteurs de conception et de fabrication DIGGA et 3 ans sur les moteurs hydrauliques EATON.
Attention à vos réglages de débit et pression admissible sur les voies auxiliaires de vos engins alimentant nos motoréducteurs DIGGA. Nos moteurs comportent une plaque indiquant le débit et la pression à ne surtout pas dépasser.
Un dépassement de la puissance admissible du motoréducteur entraine des fuites hydrauliques par retournement des lèvres des joints spi.
DIGGA EUROPE
UNIT 6 SMITHAM BRIDGE ROADHUNGERFORD T
RG170QU - HUNGERFORD
ANGLETERRE
infouk@digga.com
Le PDH7 Halo Premium Drive est conçu pour des pelles hydrauliques de 6 à 8 tonnes. Il est important de vérifier que la puissance hydraulique de votre machine est compatible avec la plage de débit recommandée de 75 à 115 litres par minute et une pression maximale de 240 bars. Assurez-vous également que le couple maximal de 6050 Nm correspond aux exigences de votre application de forage.
Le motoréducteur PDH7 est compatible avec des vrilles à sortie carrée standard de 75 mm. Il supporte des diamètres de vrilles allant jusqu’à 1000 mm pour un usage standard et jusqu’à 900 mm pour un usage sévère. Vous pouvez utiliser les vrilles Digga A6 pour terres meubles, RC6 pour sols mixtes terre/roche dure, et DR6 pour roche uniquement.
La technologie Halo inclut un système d’alignement avec 6 capteurs fournissant un retour en temps réel sur l’angle de la vrille, permettant un forage précis sans besoin d’un spotter. Un indicateur LED visible depuis la cabine facilite le contrôle, tandis qu’un réglage automatique de l’inclinaison se fait par simple pression d’un bouton, optimisant la productivité et la précision sur chantier.
Il est essentiel de ne pas dépasser la pression maximale recommandée de 240 bars à 75 l/min et le débit maximal de 115 l/min. Le motoréducteur doit être utilisé avec une machine adaptée à son poids de 110 kg et à ses dimensions. Le système anti-arrachement d’arbre avec verrouillage interne assure la robustesse, mais un entretien régulier est nécessaire pour maintenir la performance et la longévité.
Oui, le PDH7 est compatible avec les rallonges A6/RC6 de 1000 mm, 1500 mm et 2000 mm, ainsi qu’avec les suspensions sur axes de 45 mm, Morin M3 et Cangini CR70. Les extensions Digga XT/XO en matériaux haute qualité sont également compatibles, disponibles en plusieurs longueurs jusqu’à 2500 mm et supportant un couple maximal de 7200 Nm.
