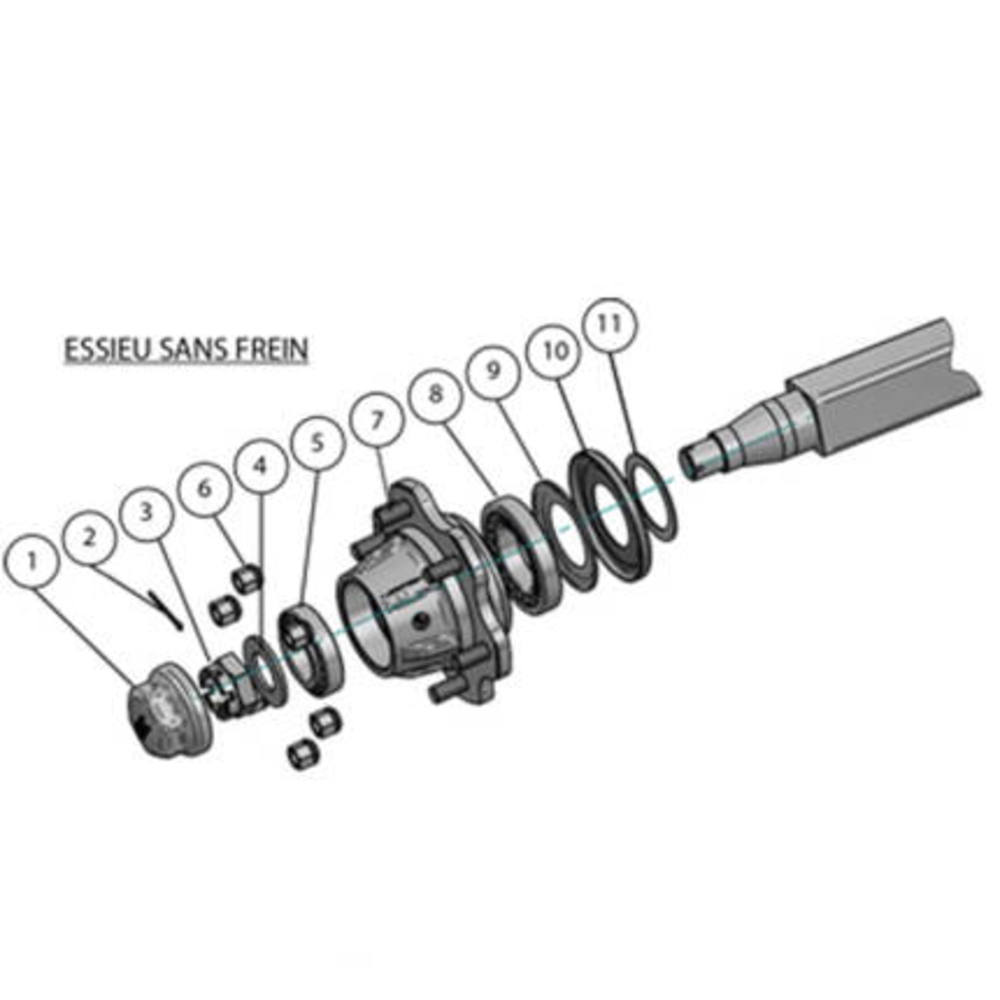

Moyeu complet sans freins carré de 80mm 8 goujons 808X GJ +EC 5411085010 - SONAMIA - S018820
Référence : S086S018820
Découvrez Moyeu complet sans freins carré de 80mm 8 goujons 808X GJ +EC 5411085010 - SONAMIA - S018820 disponible à l'achat
- Installation facile sur essieux agricoles
- Supporte une charge jusqu’à 9100 kg à 25 km/h
- Montage roues par centrage avec écrou selon norme
- Peinture anti-corrosion pour usage extérieur
- Compatible avec porte-à-faux jusqu’à 350 mm
Le moyeu complet sans freins carré de 80mm 8 goujons 808X GJ +EC 5411085010 de SONAMIA est un élément essentiel pour les essieux agricoles, convenant à divers équipements de machines et véhicules agricoles ou industriels.
Il est conçu pour s'installer facilement sur des essieux de remorques agricoles, du matériel agricole traîné et des outils de manutention tels que les charrues. Pour son fonctionnement, le montage des roues s'effectue par centrage à l'écrou, conformément à la norme EU049632. Il est crucial de positionner la jante sur le diamètre de centrage, de nettoyer les faces d’appui, goujons et écrous, puis de pré-serrer et serrer dans le bon ordre. Une clé à chocs doit être utilisée uniquement pour le desserrage. Un contrôle régulier du serrage est recommandé avant la première mise en service et après chaque utilisation.
Le moyeu présente des caractéristiques techniques avancées, avec un carré de 80 mm, 8 goujons de 18 x 1,5, un centrage de 220 mm et PCD de 275 mm. Les roulements choisis (32211-30215) assurent robustesse et faible friction. Il supporte une charge à l’essieu de 9100 kg à 25 km/h et est adaptable pour des porte-à-faux allant jusqu'à 350 mm. Les cotes principales du produit sont de 324 mm en C, 132 mm en E et 55 mm en F, avec un couple de serrage de M18x1,50 prévu à 270 Nm. La peinture uniforme du moyeu garantit une protection efficace contre la corrosion et les intempéries, le rendant ainsi idéal pour diverses applications.
- Type : Moyeu
- Référence MONROC : 808X
- Infos : GJ — EC
- Montage roues sur moyeu : Centrage par écrou (norme EU049632). Positionner la jante sur le diamètre de centrage (cote A). Nettoyer les faces d’appui, goujons et écrous. Pré-serrer puis serrer au couple et dans le bon ordre. Clé à chocs : desserrage uniquement. Contrôler le serrage essieu non chargé (avant 1ère mise en service, après 1ère utilisation, puis régulièrement).
- Caractéristiques techniques :
- Carré : 80 mm
- Goujons : 8/18 x 1,5
- Centrage (A) : 220 mm
- PCD (B) : 275 mm
- Roulements : 32211-30215
- Charge à l’essieu : 25–30 km/h : 9100 kg — 40 km/h : 8200 kg — 60 km/h : 7500 kg
- Porte-à-faux max. : L : 250 mm — L’ : 350 mm
- Cotes principales : C=324 mm — E=132 mm — F=55 mm
- Couple de serrage : M18x1,50 — 270 Nm
Référence fabricant : 5411085010
Questions produits
Comment s’effectue le montage des roues sur ce moyeu complet sans freins ?
Le montage des roues s’effectue par centrage à l’écrou, conformément à la norme EU049632. Il est nécessaire de positionner la jante sur le diamètre de centrage, de nettoyer les faces d’appui, goujons et écrous, puis de pré-serrer et serrer au couple de 270 Nm dans le bon ordre. Une clé à chocs doit être utilisée uniquement pour le desserrage.
Quelle charge maximale ce moyeu peut-il supporter à l’essieu ?
Ce moyeu supporte une charge à l’essieu de 9100 kg à une vitesse de 25 km/h. Cette capacité diminue à 8200 kg à 40 km/h et à 7500 kg à 60 km/h, ce qui doit être pris en compte selon l’usage.
Quelles sont les principales caractéristiques techniques à connaître pour ce produit ?
Le moyeu dispose d’un carré de 80 mm avec 8 goujons de diamètre 18 mm et pas de 1,5. Le centrage est de 220 mm et le PCD de 275 mm. Les roulements utilisés sont de type 32211-30215, assurant robustesse et faible friction.
Quelles sont les conditions spécifiques à respecter pour le serrage et le contrôle du moyeu ?
Le serrage doit être effectué au couple recommandé de 270 Nm, avec un contrôle régulier avant la première mise en service, après la première utilisation puis de façon périodique. Le serrage s’effectue essieu non chargé pour garantir la sécurité et la fiabilité du montage.
Dans quelles conditions ce moyeu est-il adapté en termes de porte-à-faux ?
Ce moyeu est compatible avec des porte-à-faux allant jusqu’à 350 mm, ce qui permet son utilisation sur des équipements agricoles ou industriels nécessitant cette configuration.
