MRX G Récepteur RADIODETECTION - 10/MRXG-EU
Référence : R01210MRXGEU
Découvrez MRX G Récepteur RADIODETECTION - 10/MRXG-EU disponible à l'achat
- Détection précise de câbles et canalisations jusqu’à 30 m de profondeur
- Autonomie de batterie lithium-ion de 15 heures en usage continu
- Écran LCD rétroéclairé avec haut-parleur étanche intégré
- Fonction Power Filters™ pour localisation sur réseaux complexes
- Enregistrement et export de 1000 points de détection avec GPS
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents

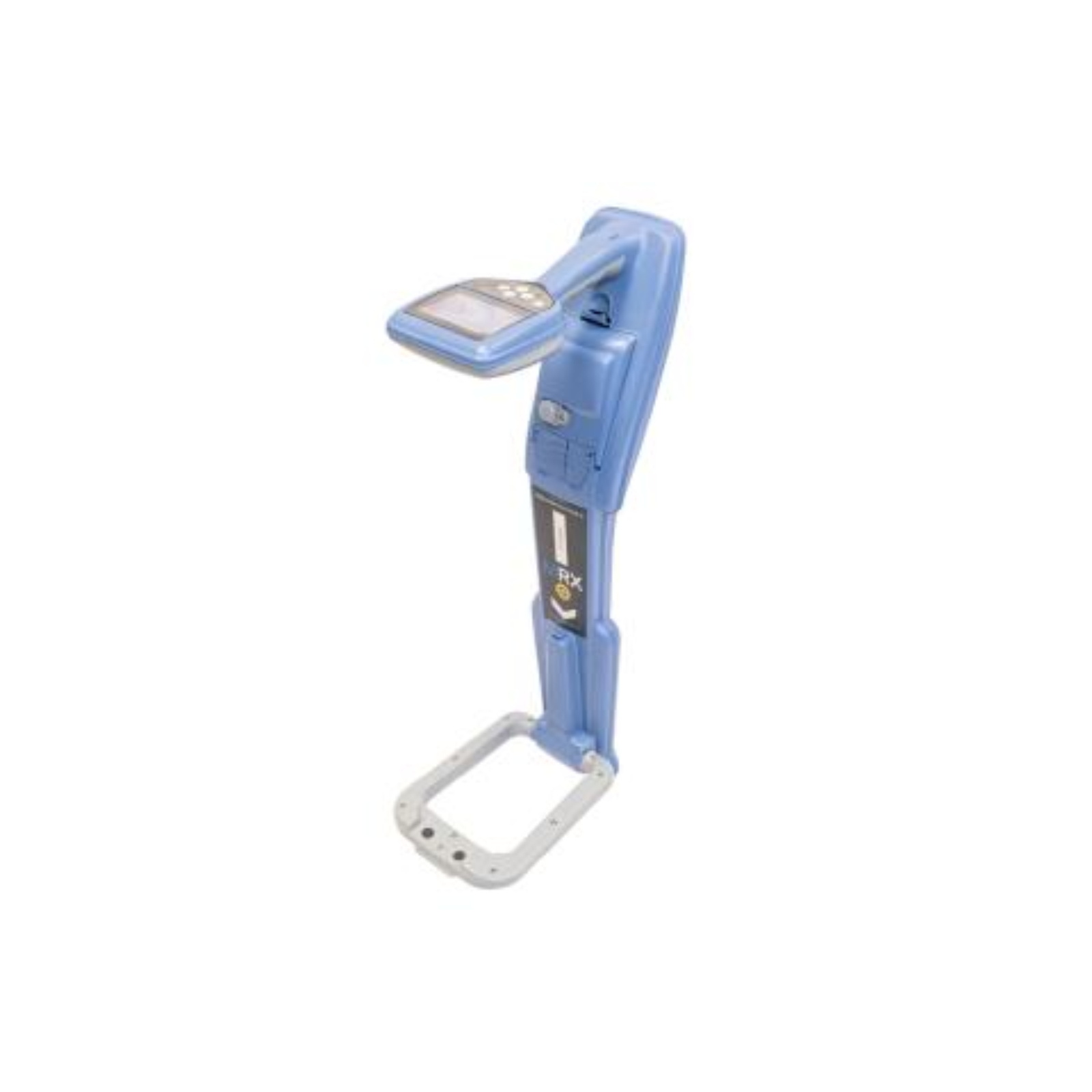

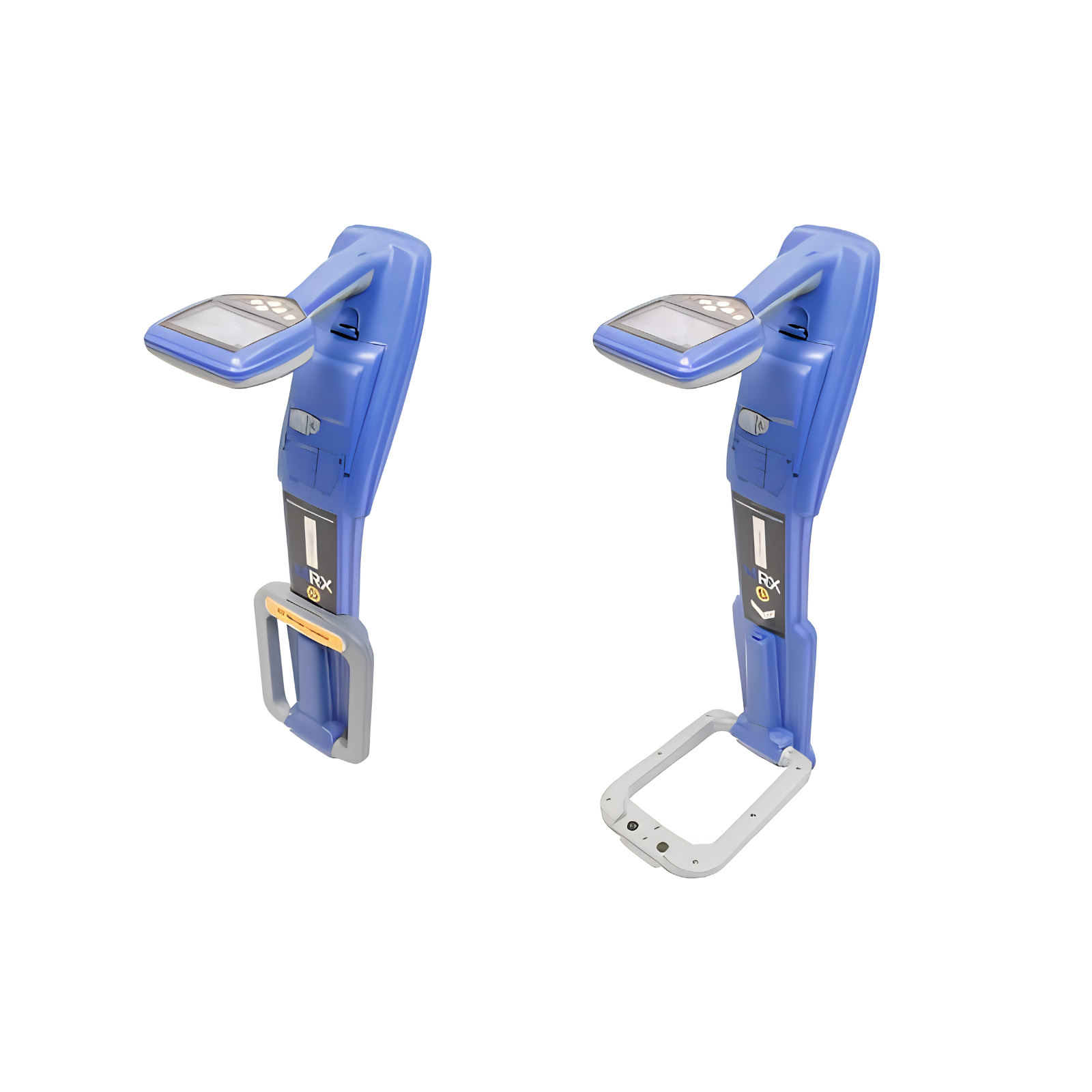

Le MRX G Récepteur RADIODETECTION est un détecteur polyvalent de précision destiné à la localisation et à la cartographie des câbles, canalisations et marqueurs RF enterrés.
Il permet également la détection précise des défauts d’isolement des câbles et canalisations enterrés, ainsi que la création de rapports de détection.
Ce récepteur fonctionne en association avec des transmetteurs (Tx-5, Tx-10) et intègre un système multifonction pour la localisation de câbles, tuyaux et marqueurs RF.
Le MRX G est équipé d’un bloc batterie lithium-ion rechargeable offrant une autonomie de 15 heures en fonctionnement continu, avec un temps de charge de 3 heures.
Il est protégé contre la poussière et les jets d’eau (norme IP65) et conçu en plastique ABS moulé par injection pour une utilisation ergonomique, équilibrée et légère (2 kg).
Ses dimensions sont de 648 mm × 350 mm × 177 mm.
Le récepteur dispose d’un écran LCD monochrome à fort contraste avec rétroéclairage automatique, d’un haut-parleur étanche intégré, d’une prise casque 3,5 mm et de la technologie Bluetooth 5.0 pour la communication sans fil.
Il intègre un module GPS interne avec option de connexion à un GPS externe via Bluetooth, permettant d’ajouter des données de positionnement précises aux mesures.
Les fonctions de localisation comprennent plusieurs modes actifs (Crête, Peak+, Orientation, Broad Peak, Nul, Marqueur RF, Combiné) et passifs (Puissance, Radio, CPS, CATV, Évitement passif).
Le contrôle du gain est automatique en mode guidage et manuel dans les autres modes.
Le MRX G propose également la fonction Power Filters™ pour affiner la localisation dans les réseaux électriques complexes.
La profondeur de localisation peut atteindre 30 m pour câbles/canalisations, 19,5 m pour sonde et 5 m pour marqueurs RF, avec une précision de profondeur de ±3 % pour câbles/canalisations et ±15 % ±5 cm pour marqueurs RF.
La précision de localisation est de ±5 % de la profondeur.
Le système offre des alertes sonores et haptiques, notamment StrikeAlert® pour signaler la proximité d’un câble ou d’une canalisation à moins de 30 cm.
Il comprend aussi la protection Dynamic Overload Protection™ contre les signaux forts et l’avertissement de surcharge.
La fonction Current Direction (CD) permet de mesurer la direction du courant sur le câble pour un repérage précis.
Le MRX G est compatible avec une large gamme de fréquences actives et passives, ainsi qu’avec différents marqueurs RF spécifiques aux réseaux d’énergie, gaz, eau, télécommunications, etc.
Il permet d’enregistrer jusqu’à 1000 points de détection avec données GPS, exportables via Bluetooth ou USB.

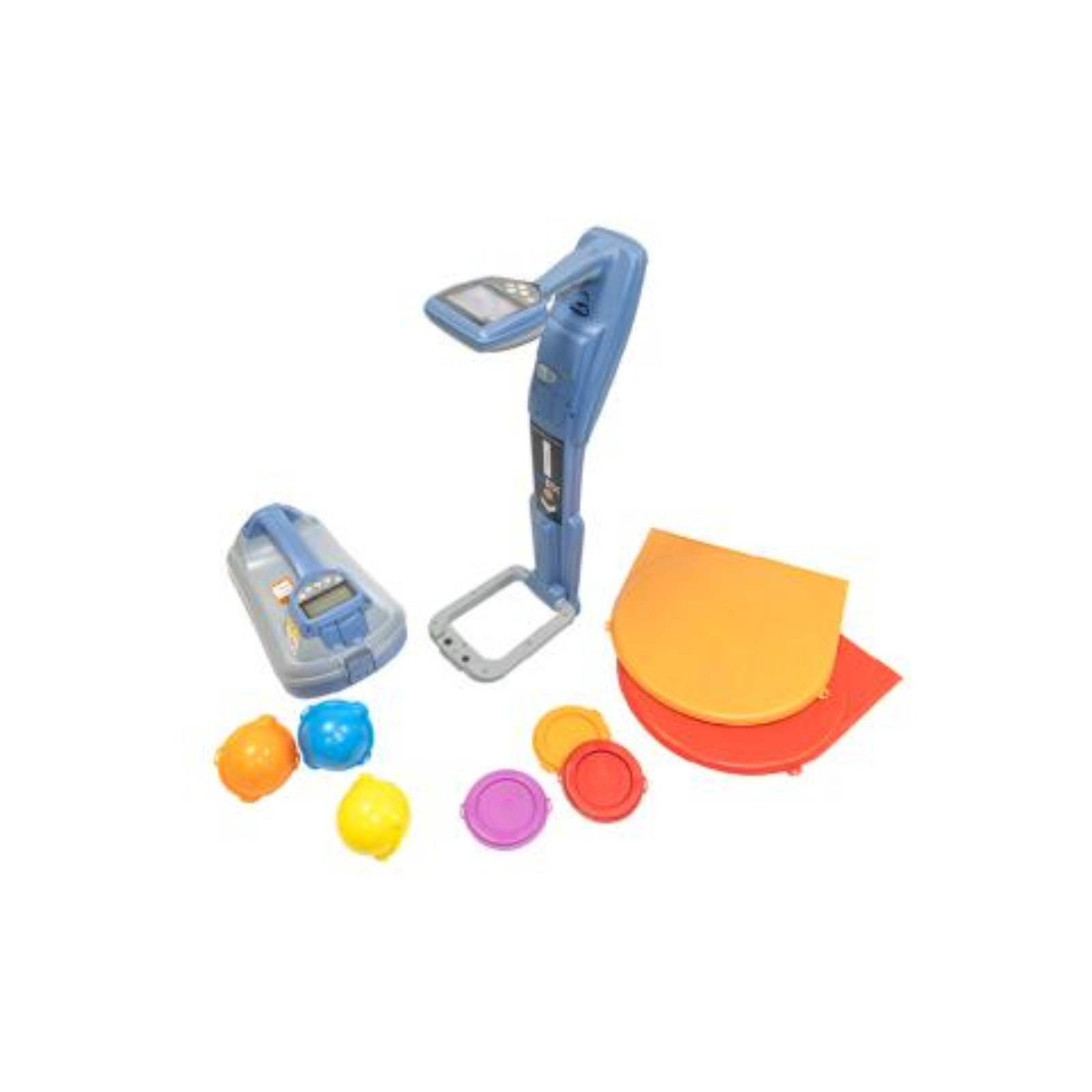

Le conditionnement comprend le récepteur, un chargeur secteur, un câble USB, un guide d’utilisation et une fiche d’instructions pour la batterie rechargeable.
Le stockage doit se faire dans un environnement propre et sec, en veillant à la propreté des connecteurs.
Le nettoyage s’effectue avec un chiffon doux humidifié, sans produits abrasifs ni jets d’eau haute pression.
Le MRX G répond aux normes CE de sécurité, compatibilité électromagnétique et radio, ainsi qu’aux directives européennes relatives aux équipements radioélectriques, batteries et environnement (RoHS, DEEE).
Il est fabriqué selon la norme ISO 9001:2015.
La gestion et la configuration avancée du récepteur se font via le logiciel PC RD Manager Online, qui permet aussi la récupération des données, la mise à jour logicielle et l’étalonnage à distance eCert®.
Enfin, le MRX G intègre des fonctions avancées telles que l’option iLOC® pour commande à distance du transmetteur jusqu’à 450 m, la fonction SideStep pour éviter les interférences, et des modes de localisation adaptés à différents environnements et types de réseaux.
Ce résumé intègre les informations techniques, fonctionnelles, de performances, d’utilisation, de maintenance, ainsi que les normes et certifications issues du document technique complet (notamment pages 1 à 15 du guide utilisateur et spécifications techniques).
Fonctionnant en association avec des transmetteurs (Tx-5, Tx-10), il intègre un système multifonction offrant plusieurs modes actifs (Crête, Peak+, Orientation, Broad Peak, Nul, Marqueur RF, Combiné) et passifs (Puissance, Radio, CPS, CATV, Évitement passif) pour une localisation adaptée à divers réseaux. Le contrôle du gain est automatique en mode guidage et manuel dans les autres modes. Le MRX G dispose aussi de la fonction Power Filters™ qui affine la localisation dans les réseaux électriques complexes.
Sa profondeur de localisation atteint 30 m pour câbles et canalisations, 19,5 m pour sonde et 5 m pour marqueurs RF, avec une précision de ±3 % pour la profondeur des câbles/canalisations/sondes et ±15 % ±5 cm pour les marqueurs RF. La précision de localisation est de ±5 % de la profondeur.
Le récepteur est équipé d’un écran LCD monochrome à fort contraste avec rétroéclairage automatique, d’un haut-parleur étanche intégré, d’une prise casque 3,5 mm et de la technologie Bluetooth 5.0. Il intègre un module GPS interne avec option de connexion à un GPS externe via Bluetooth, permettant d’ajouter des données de positionnement précises aux mesures. Il peut enregistrer jusqu’à 1000 points de détection avec données GPS, exportables via Bluetooth ou USB.
Le MRX G intègre des alertes sonores et haptiques, notamment la fonction StrikeAlert® qui avertit de la proximité d’un câble ou d’une canalisation à moins de 30 cm, ainsi que la protection Dynamic Overload Protection™ contre les signaux forts. La fonction Current Direction (CD) mesure la direction du courant sur le câble pour un repérage précis. L’option iLOC® permet la commande à distance du transmetteur jusqu’à 450 m, tandis que la fonction SideStep évite les interférences en décalant la fréquence de localisation.
Le produit est conçu en plastique ABS moulé par injection, ergonomique, équilibré et léger (2 kg avec batterie). Ses dimensions sont de 648 mm × 350 mm × 177 mm. Il est protégé contre la poussière et les jets d’eau selon la norme IP65 (antenne cadre IP55). La batterie lithium-ion rechargeable offre une autonomie de 15 heures en fonctionnement continu, avec un temps de charge de 3 heures à 80 %.
Le MRX G répond aux normes CE de sécurité, compatibilité électromagnétique et radio, ainsi qu’aux directives européennes relatives aux équipements radioélectriques, batteries et environnement (RoHS, DEEE). Sa fabrication est conforme à la norme ISO 9001:2015.
La gestion et la configuration avancée du récepteur se font via le logiciel PC RD Manager Online, qui permet la récupération des données, la mise à jour logicielle et l’étalonnage à distance eCert®. Ce logiciel est compatible avec Microsoft Windows 10 et versions ultérieures (64 bits).
Pour l’entretien, il est recommandé de stocker le récepteur dans un environnement propre et sec, de veiller à la propreté des connecteurs et de nettoyer l’appareil avec un chiffon doux humidifié, sans utiliser de produits abrasifs ni jets d’eau haute pression.
En résumé, le MRX G est un outil performant et complet pour la localisation précise des infrastructures enterrées, offrant une grande variété de fonctions avancées, une excellente autonomie et une robustesse adaptée aux conditions de terrain variées.
- détecteur polyvalent de précision
- détecteur de câbles, canalisations et marqueurs RF
- récepteur du système de localisation
- sensibilité : 6E-15 Tesla, 5 µA à 1 mètre (33 kHz)
- plage dynamique : 140 dB rms/√Hz
- sélectivité : 120 dB/Hz
- précision de la mesure de profondeur : ±3 % pour câble/canalisation/sonde, ±15 % ±5 cm pour marqueurs RF
- précision de la localisation : ±5 % de la profondeur
- lecture de profondeur maximale : 30 m pour câble/canalisation, 19,5 m pour sonde, 5 m pour marqueurs RF
- bande passante du filtre en localisation active : ±3 Hz pour < 1 kHz, ±10 Hz pour ≥ 1 kHz
- temps de démarrage : < 2,5 secondes
- modes actifs de localisation : Crête, Peak+, Orientation, Broad Peak, Nul, Marqueur RF, Combiné
- modes passifs de localisation : Puissance, Radio, CPS, CATV, Évitement passif
- contrôle du gain : automatique en mode guidage, manuel dans les autres modes
- fréquences actives de localisation : jusqu’à 5 fréquences supplémentaires dans la plage 50 Hz à 1 kHz
- fréquences personnalisées : 21 fréquences de 98 Hz à 200 kHz (avec restrictions pour 200 kHz)
- fréquences de sonde : 512 Hz, 640 Hz, 8 kHz, 33 kHz
- fonction Power Filters™ : localisation sur 5 fréquences harmoniques individuelles
- fonction StrikeAlert® : avertissement sonore et visuel pour câble/canalisation à moins de 30 cm
- protection Dynamic Overload Protection™ : gestion automatique du gain pour signaux forts
- fonction Current Direction (CD) : mesure et indication de la direction du courant sur câble/canalisation
- option iLOC® : commande à distance du générateur jusqu’à 450 m
- fonction SideStep : déplacement de fréquence pour éviter les interférences
- écran LCD monochrome à fort contraste avec rétroéclairage automatique
- haut-parleur étanche intégré et prise casque 3,5 mm
- connectivité Bluetooth 5.0 et module GPS interne avec option GPS externe via Bluetooth
- enregistrement jusqu’à 1000 points de détection avec données GPS, exportables via Bluetooth ou USB
- bloc batterie lithium-ion rechargeable
- autonomie batterie : 15 heures en fonctionnement continu
- temps de charge : 3 heures à 80 %
- poids avec batterie : 2,0 kg
- dimensions : 648 mm × 350 mm × 177 mm
- construction : plastique ABS moulé par injection
- niveau de protection : IP65 (antenne cadre IP55)
- température de service : -10 °C à 50 °C
- température de stockage : -20 °C à 50 °C
- connectivité : 2 x Bluetooth 2.0 et 2 x Bluetooth Low Energy 5.0, USB type C, prise casque 3,5 mm, port accessoires Radiodetection
- mémoire du journal d’utilisation : 4 Go, capacité plus de 500 jours à 8 heures/jour
- logiciel PC RD Manager Online pour configuration, mise à jour, récupération données et étalonnage à distance eCert®
- référence fournisseur : 10/MRXG-EU
- marque : Radiodetection

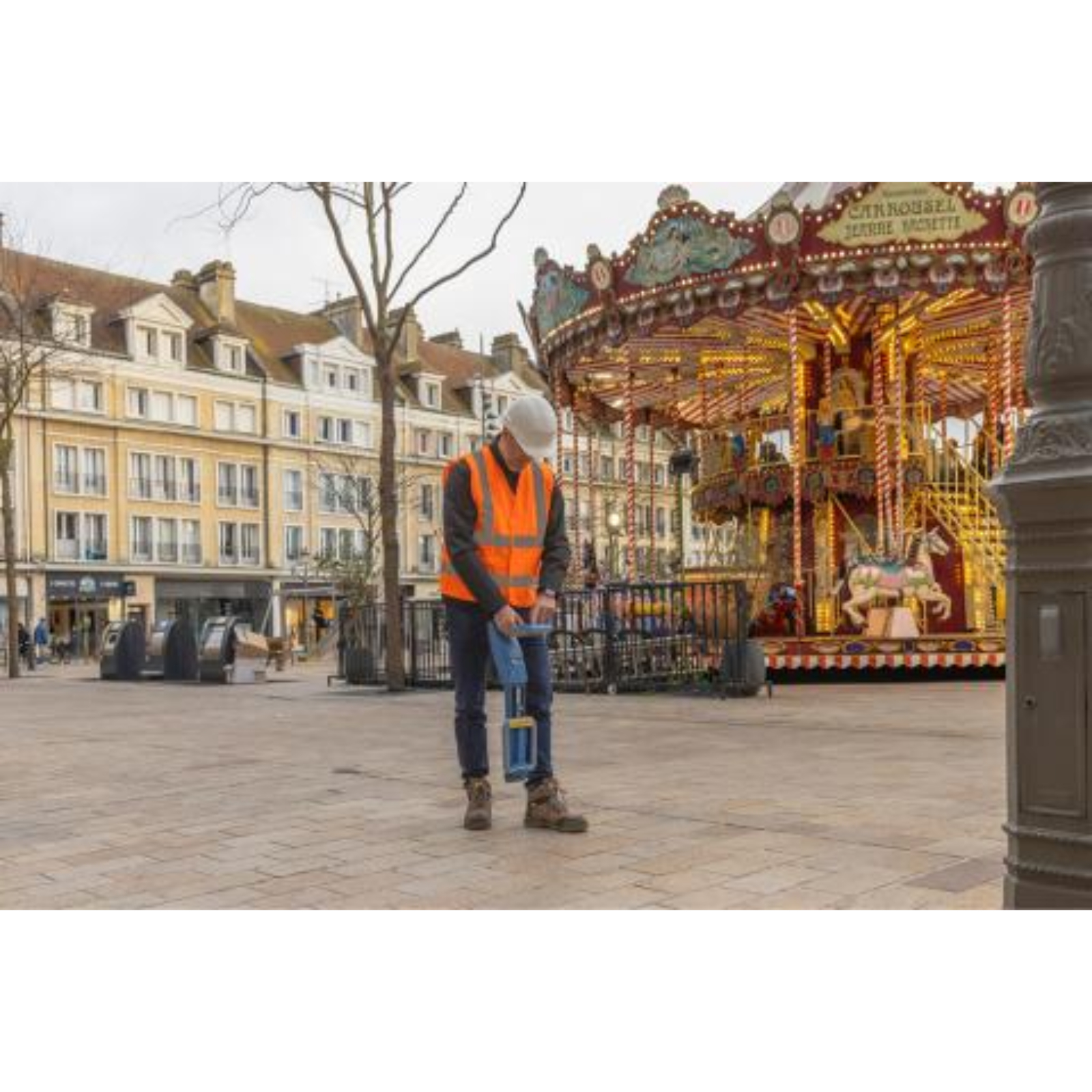

Pour localiser un câble ou une canalisation, l’opérateur positionne le récepteur avec la « lame » perpendiculaire à la trajectoire du réseau à repérer. Le signal est appliqué au réseau soit par connexion directe (le transmetteur est relié physiquement au câble ou à la canalisation), soit par induction (le transmetteur est posé au sol près de la zone à détecter), soit par pince de transfert sur un câble ou tuyau isolé.
Le récepteur propose plusieurs modes de localisation actifs (Crête, Peak+, Orientation, Broad Peak, Nul, Marqueur RF, Combiné) et passifs (Puissance, Radio, CPS, CATV, Évitement passif), avec un contrôle du gain automatique en mode guidage et manuel dans les autres modes. L’opérateur peut basculer entre ces modes pour adapter la détection selon le type de réseau et les conditions du terrain.
La fonction Power Filters™ permet d’affiner la localisation dans des réseaux électriques complexes en sélectionnant des fréquences harmoniques spécifiques. La fonction Current Direction (CD) mesure la direction du courant sur le câble pour confirmer le repérage précis d’un câble parmi plusieurs.
Le MRX G intègre un système d’alertes sonores et haptiques, notamment StrikeAlert® qui prévient quand un câble ou une canalisation sont détectés à moins de 30 cm de profondeur. En cas de surcharge du récepteur, les mesures de profondeur et de courant sont désactivées.
Le récepteur permet aussi d’enregistrer jusqu’à 1000 points de détection avec données GPS (module interne ou externe connecté via Bluetooth), exportables via Bluetooth ou USB. Les données enregistrées peuvent être utilisées pour la création de rapports et la cartographie.
La communication sans fil Bluetooth permet la commande à distance du transmetteur (option iLOC®) jusqu’à 450 m, pour modifier la fréquence et la puissance d’émission, ainsi que la fonction SideStep qui déplace la fréquence de localisation pour éviter les interférences.
Pour l’utilisation, l’opérateur allume le récepteur, sélectionne la fréquence de localisation et le mode désiré, puis déplace l’appareil sur la zone à cartographier. La profondeur, l’intensité du signal, la direction du courant et d’autres informations sont affichées en temps réel sur l’écran. Le récepteur est alimenté par une batterie lithium-ion rechargeable offrant jusqu’à 15 heures d’autonomie.
En résumé, l’usage du MRX G consiste à :
- Associer le récepteur à un transmetteur (Tx-5 ou Tx-10) selon la méthode de signal choisie (connexion directe, induction ou pince).
- Sélectionner le mode de localisation adapté (actif ou passif) et la fréquence.
- Balayer la zone à détecter en maintenant la « lame » du récepteur perpendiculaire au réseau.
- Suivre les indications visuelles, sonores et haptiques pour localiser précisément les câbles, canalisations ou marqueurs RF.
- Utiliser les fonctions avancées comme Current Direction, Power Filters, StrikeAlert et iLOC pour optimiser la détection.
- Enregistrer les points de détection avec données GPS pour exploitation ultérieure.
- Exporter les données via Bluetooth ou USB.
Ces informations sont extraites strictement des documents techniques et guides d’utilisation fournis, notamment les pages 2 à 27 du guide utilisateur MRX G et la fiche produit.
Les produits RADIODETECTION sont pris en charge directement par le service après-vente du fabricant. Radiodetection recommande une révision annuelle de l'ensemble de sa gamme de matériels.
En cas de panne ou de demande de maintenance, veuillez compléter le formulaire SAV Radiodetection afin d'obtenir un numéro de suivi (délai de traitement : 24 à 48 h). Une fois ce numéro reçu, expédiez votre matériel à l'adresse indiquée par le fabricant : Radiodetection – 13 Grand Rue – 76220 Neuf-Marché.
Après réception et enregistrement de votre matériel, un devis de réparation vous sera transmis par e-mail dans un délai de 5 à 10 jours.
Pour toute demande SAV :
Matériels hors caméras : RD.SAV.FR@spx.com
Caméras : lara.varin@spx.com
Pour toute question, vous pouvez contacter le standard Radiodetection au +33 (0)2 32 89 93 60.
RADIODETECTION
13 Grand'RueZA
76220 - NEUF MARCHE
France
rd.sales.fr@spx.com
Questions produits
Comment le MRX G localise-t-il les câbles, canalisations et marqueurs RF enterrés ?
Le MRX G fonctionne en association avec des transmetteurs (Tx-5, Tx-10) qui appliquent un signal actif sur le réseau à localiser par connexion directe, induction ou pince de transfert. Le récepteur détecte ensuite ce signal en utilisant plusieurs modes actifs et passifs adaptés aux différents types de réseaux et fréquences, pour tracer précisément la position et la profondeur des infrastructures enterrées.
Quels sont les modes de localisation disponibles sur le MRX G et leurs usages ?
Le MRX G propose plusieurs modes actifs (Crête, Peak+, Orientation, Broad Peak, Nul, Marqueur RF, Combiné) et passifs (Puissance, Radio, CPS, CATV, Évitement passif). Ces modes permettent d’adapter la détection selon la nature du réseau, la présence d’interférences, et la profondeur recherchée, avec des fonctions comme Power Filters™ pour affiner la localisation dans les réseaux électriques complexes.
Quelle est la précision et la profondeur de localisation du MRX G ?
La profondeur maximale de localisation est de 30 m pour câbles et canalisations, 19,5 m pour sonde et 5 m pour marqueurs RF. La précision de mesure de la profondeur est de ±3 % pour câbles/canalisations/sondes et ±15 % ±5 cm pour marqueurs RF, avec une précision de localisation de ±5 % de la profondeur.
Comment le MRX G assure-t-il la sécurité de l’utilisateur lors des opérations ?
Le MRX G intègre des alertes sonores et haptiques, notamment la fonction StrikeAlert® qui avertit lorsque la distance à un câble ou une canalisation est inférieure à 30 cm. Il dispose également de la protection Dynamic Overload Protection™ qui ajuste automatiquement le gain en cas de signaux forts pour éviter les erreurs de mesure et signale les surcharges.
Quelles sont les capacités d’enregistrement et de communication du MRX G ?
Le MRX G peut enregistrer jusqu’à 1000 points de détection avec données GPS grâce à son module GPS interne ou un GPS externe connecté en Bluetooth. Ces données sont exportables via Bluetooth ou USB pour exploitation sur PC avec le logiciel RD Manager Online, qui permet aussi la gestion, la mise à jour logicielle et l’étalonnage à distance eCert®.
Quelles sont les caractéristiques physiques et d’autonomie du MRX G ?
Le MRX G pèse 2 kg avec sa batterie lithium-ion rechargeable, et ses dimensions sont 648 × 350 × 177 mm. Il offre une autonomie de 15 heures en fonctionnement continu avec un temps de charge de 3 heures à 80 %. Son boîtier en plastique ABS moulé est protégé IP65 contre la poussière et les jets d’eau.
Comment entretenir et nettoyer le MRX G ?
Il est recommandé de stocker le MRX G dans un environnement propre et sec, de veiller à la propreté des connecteurs, et de nettoyer l’appareil avec un chiffon doux humidifié sans utiliser de produits abrasifs ni jets d’eau haute pression. En cas d’utilisation en environnements biologiquement sensibles, un désinfectant approprié peut être utilisé.
