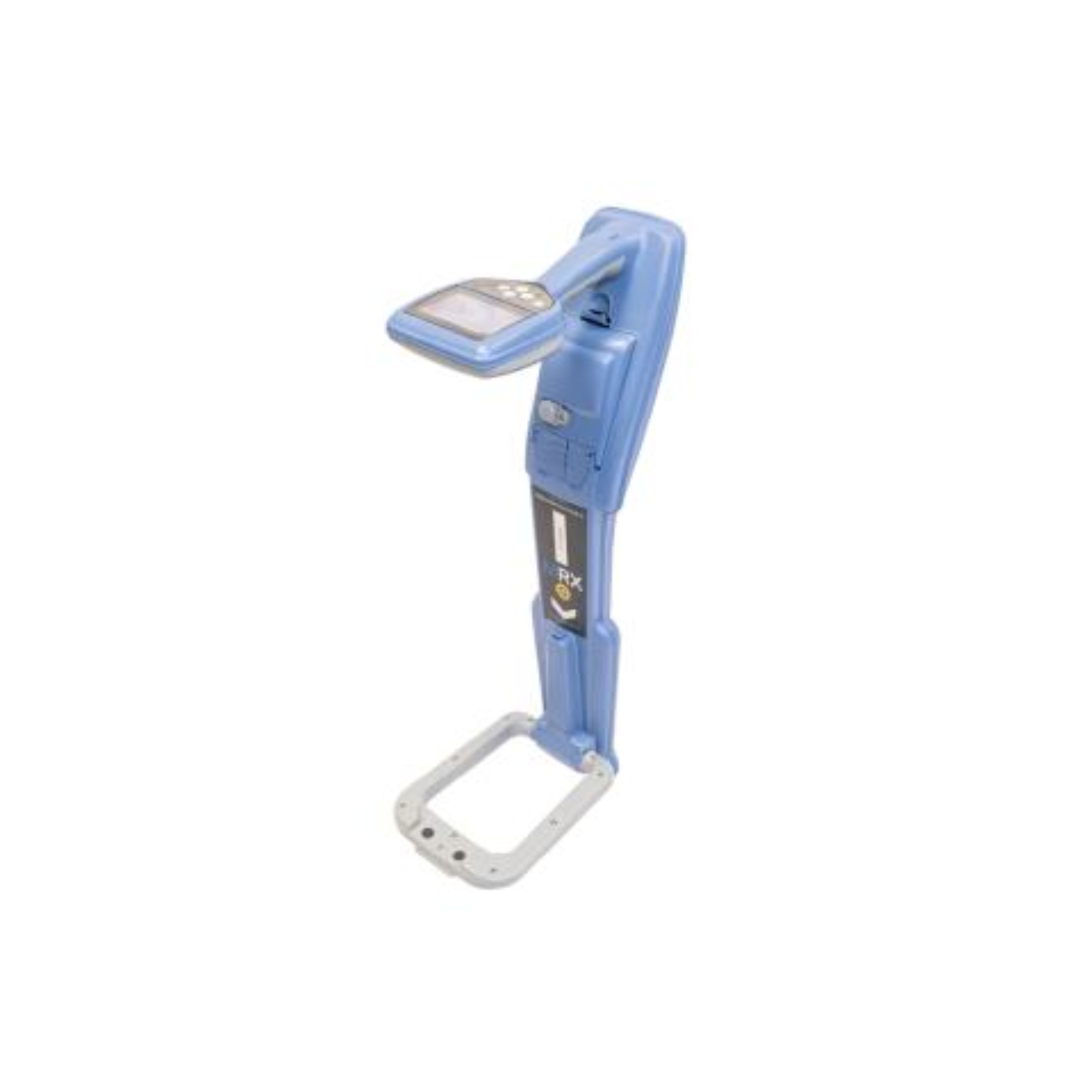

MRX SG Récepteur RADIODETECTION - 10/MRXSG-EU

Le MRX SG est un récepteur de Radiodetection conçu pour la localisation avancée, la cartographie précise et la détection de boules marqueurs dans les réseaux enterrés.

Il offre une triple fonctionnalité essentielle : la cartographie de haute précision, la localisation précise des réseaux et la détection de boules marqueurs RF (radiofréquence).
Ces marqueurs RF, qui n’ont pas besoin d’alimentation électrique et sont durables, permettent de localiser efficacement les réseaux difficiles à trouver, tels que les canalisations en plastique ou les câbles fibre optique.

Le MRX SG intègre une antenne GNSS haute précision pour garantir une cartographie fiable avec une précision de l’ordre de 1 à 2 cm, réduisant ainsi les retouches.
Il est compatible avec les plateformes iOS® et Android™ et fonctionne parfaitement avec les générateurs Tx5, Tx10 et Tx10B, incluant une commande à distance via iLOC pour ajuster les fréquences sans revenir sur ses pas.

Le récepteur pèse 2,6 kg et dispose d’une poignée vibrante pour les avertissements, d’un niveau à bulle intégré pour une précision optimale, d’un haut-parleur avec 5 niveaux de volume et de tonalités graves et aiguës, ainsi que d’une monture à griffe pour support d’appareil mobile.

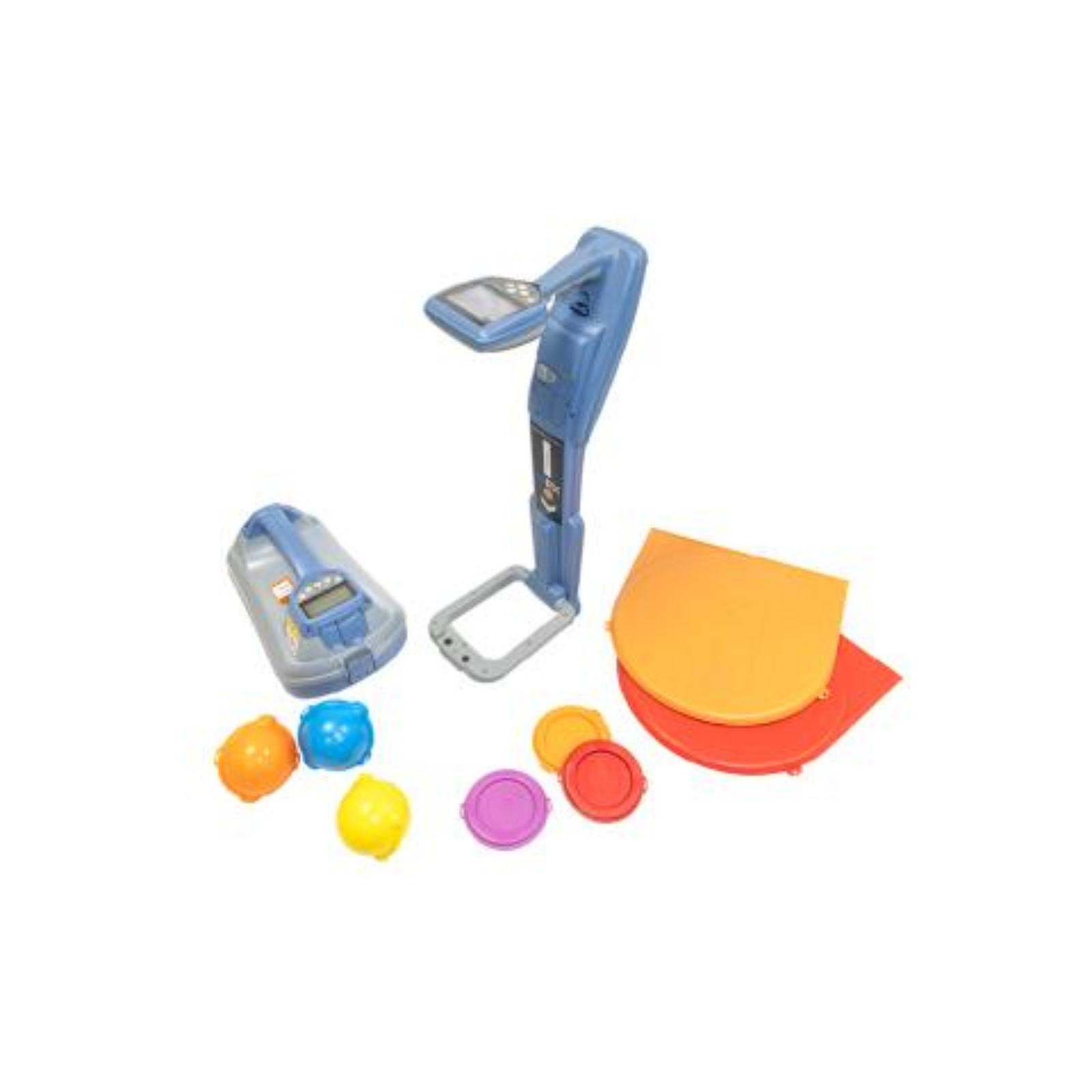

Le MRX SG détecte 9 types de marqueurs RF, chacun identifié par une fréquence et une couleur spécifique, correspondant aux différents réseaux (énergie, eau, gaz, télécommunications, etc.).
Les profondeurs maximales de détection varient selon le type de marqueur, allant de 60 cm à 2,4 m.

Le fonctionnement repose sur l’émission d’un signal radio unique par chaque marqueur RF, activé par le récepteur MRX, ce qui permet une identification fiable des infrastructures enterrées.

Le système comprend également des générateurs adaptables (5 W, 10 W ou 10 W Bluetooth® sans fil) pour l’identification et le suivi des réseaux, avec des fonctionnalités avancées telles que la recherche de défauts d’isolement avec une précision de 10 cm, la détection en profondeur et à distance, une large gamme de fréquences (256 Hz à 200 kHz) et un diagnostic rapide sur le terrain grâce à une fonction multimètre intégrée.

Le MRX SG est livré prêt à l’emploi avec une batterie lithium-ion rechargeable et un chargeur. Il bénéficie d’une assistance fiable avec une garantie de 3 ans.

Sa polyvalence, sa précision et sa capacité à combiner localisation, cartographie et détection de marqueurs en font une solution tout-en-un adaptée aux professionnels de la gestion et de la maintenance des réseaux enterrés.

Pour une utilisation optimale, le MRX SG s’accompagne d’applications mobiles compatibles permettant la gestion des relevés et la connexion Bluetooth à double module pour garantir une précision de niveau géomètre.

Enfin, le produit respecte les normes de sécurité et réglementations locales relatives aux fréquences radio, avec des recommandations spécifiques pour l’utilisation des marqueurs électriques et télécoms selon les pays.

• marque : radiodetection
• référence fournisseur : 10/MRXSG-EU
• précision de la cartographie : 1-2 cm / moins d’un pouce
• fréquences actives de détection : 21
• modes d’antenne : 7
• fréquences de sonde : 4
• modes passifs : 5
• power filters (filtrage avancé des harmoniques) : oui
• recherche de défaut : oui
• iloc : oui
• journal d’utilisation : oui
• current direction : oui
• 4 kHz : oui
• personnalisation des fréquences : oui
• antenne gnss haute précision intégrée
• poids : 2,6 kg
• haut-parleur avec 5 niveaux de volume et tonalités grave et aiguë
• monture à griffe pour support d’appareil mobile (montage des deux côtés)
• poignée vibrante pour les avertissements
• niveau à bulle intégré pour une précision optimale
• batterie lithium-ion rechargeable et chargeur inclus
• compatibilité avec les générateurs tx5, tx10 et tx10b
• commande à distance via iloc pour ajuster les fréquences du tx10b
• fonctionnalités de cartographie, localisation précise des réseaux et détection de boules marqueurs
• détection de 9 types de marqueurs rf avec fréquences spécifiques (40,0 kHz à 169,8 kHz) et couleurs associées
• profondeur maximale de détection des marqueurs : de 60 cm à 2,4 m selon le type
• fonction multimètre intégrée pour mesurer tension, courant et impédance
• large gamme de fréquences des générateurs : 256 Hz à 200 kHz*
• options d’alimentation des générateurs : 5 W, 10 W, ou 10 W Bluetooth sans fil
• précision de localisation des défauts d’isolement : 10 cm

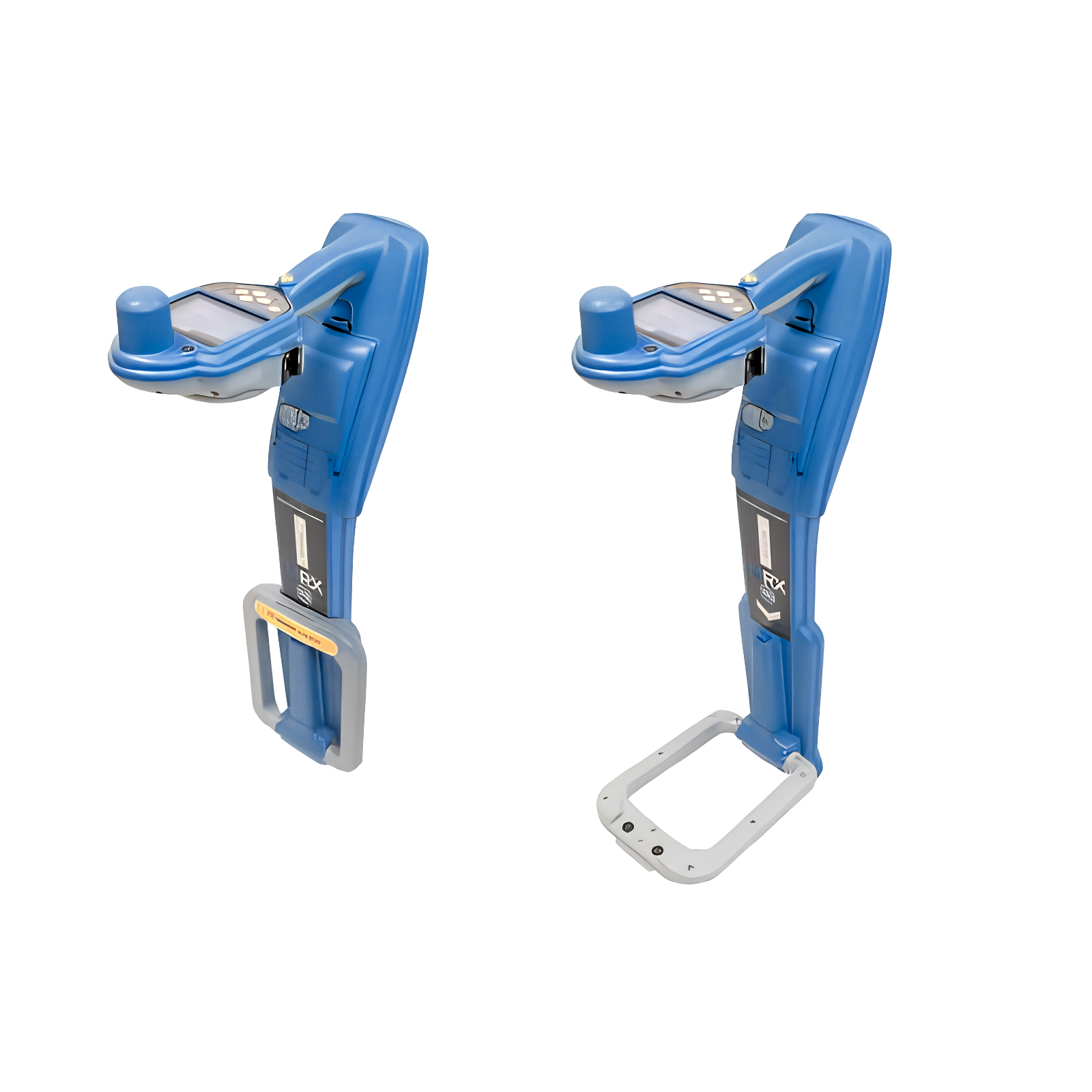

Le MRX SG s’utilise comme un récepteur pour la localisation avancée, la cartographie précise et la détection de boules marqueurs RF dans les réseaux enterrés. L’utilisateur active le mode de détection des marqueurs en abaissant l’antenne en boucle dédiée. Le récepteur détecte alors les signaux radio émis par les marqueurs RF, chacun correspondant à un type de réseau spécifique identifié par une fréquence et une couleur.

Le principe d’utilisation repose sur l’activation des marqueurs RF par le récepteur, qui émet un signal déclenchant la réponse du marqueur sans qu’il ait besoin d’alimentation électrique. Cette interaction permet d’identifier précisément la localisation des infrastructures enterrées, même celles difficiles à détecter comme les canalisations en plastique ou les câbles fibre optique.

Le MRX SG fonctionne en association avec des générateurs Tx (Tx5, Tx10, Tx10B) qui émettent un signal sur les réseaux à localiser. Ces générateurs peuvent être utilisés en connexion directe, par induction ou avec une pince de signal (clamp) autour d’un câble isolé. L’utilisateur peut ajuster à distance les fréquences des générateurs via la fonction iLOC, sans avoir à revenir sur ses pas.

Pour la cartographie, le récepteur intègre une antenne GNSS haute précision, qui permet d’obtenir une précision de localisation de l’ordre de 1 à 2 cm. L’appareil se connecte à des applications mobiles compatibles iOS et Android, qui gèrent les relevés et permettent d’obtenir une localisation géoréférencée précise. L’utilisateur démarre une session de relevé dans l’application, obtient un « fix » RTK pour la précision, puis prend des mesures de position en appuyant sur une touche dédiée.

Le MRX SG dispose d’une poignée vibrante pour les avertissements, d’un niveau à bulle pour garantir une position stable et précise lors des relevés, ainsi que d’un haut-parleur avec plusieurs niveaux de volume et tonalités pour indiquer la force du signal et guider l’utilisateur.

En cas d’utilisation non conforme, par exemple un mauvais appui ou une absence de signal, l’appareil peut indiquer un défaut via les signaux sonores, visuels ou vibrants, permettant à l’utilisateur d’ajuster sa position ou ses réglages.

Le résultat attendu est une localisation fiable et précise des réseaux enterrés et des marqueurs RF, avec une cartographie géoréférencée de haute précision, facilitant la gestion et la maintenance des infrastructures souterraines.

Ainsi, pour utiliser le MRX SG, l’utilisateur :

- Allume le récepteur et le configure selon le type de réseau à localiser.
- Abaisse l’antenne en boucle pour activer le mode de détection des marqueurs.
- Utilise les générateurs Tx adaptés pour émettre un signal sur les réseaux.
- Se connecte à une application mobile compatible pour gérer la cartographie.
- Démarre une session de relevé, obtient la précision GNSS RTK.

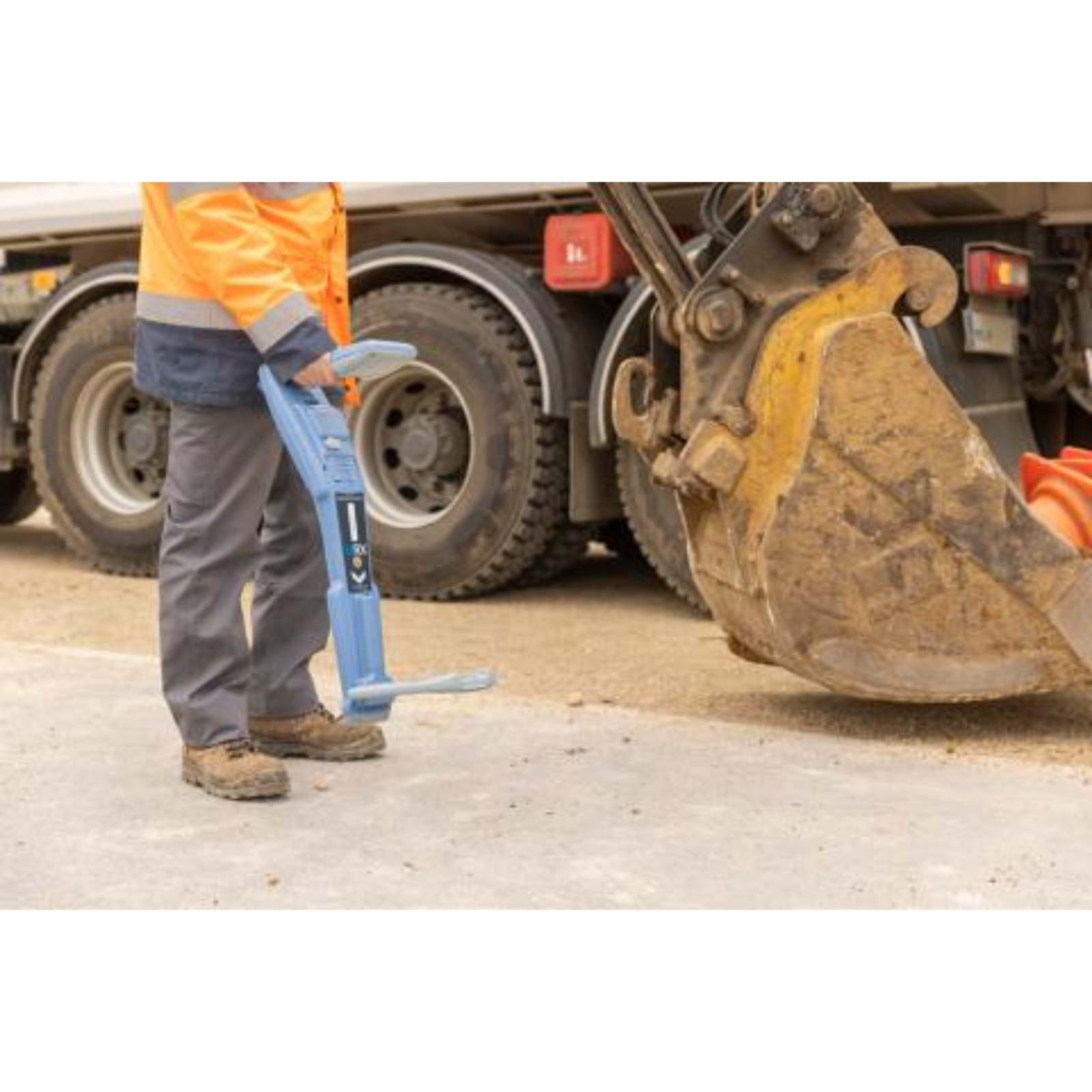

- Effectue les mesures en positionnant le pied du récepteur au sol, en maintenant le niveau à bulle centré.
- Enregistre et envoie les données de localisation via Bluetooth.
- Interprète les signaux sonores, visuels et vibrants pour ajuster la localisation.
- En cas de dysfonctionnement, ajuste la position ou les réglages selon les indications fournies.

Cette méthode s’applique dans les environnements de gestion et maintenance des réseaux enterrés, où la précision et la fiabilité de la localisation sont essentielles.
