Lecteur d'angle digital Multi-Digit pro + - GEO FENNEL - 600010
Référence : GEO_600010
Découvrez Lecteur d'angle digital Multi-Digit pro + - GEO FENNEL - 600010 disponible à l'achat
- Précision de mesure des angles à ± 0,1°.
- Affichage numérique pour angles et pentes.
- Fonction HOLD pour enregistrer les mesures.
- Portée du faisceau laser jusqu'à 20 mètres.
- Autonomie jusqu'à 48 heures sans laser.
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents
Le Multi-Digit Pro + est un outil indispensable pour les professionnels de la mesure, alliant précision et facilité d'utilisation. Ce lecteur d'angle digital, niveau numérique et laser, permet de mesurer avec exactitude les angles, pentes et inclinaisons.
Son affichage numérique simultané indique l'angle et la pente. Le Multi-Digit Pro + émet différents signaux sonores lors de l'approche des angles critiques (0° et 90°), avec une fonction HOLD pour enregistrer les valeurs mesurées. Grâce à son faisceau laser intégré, il étend la portée de mesure jusqu'à 20 mètres.
Avec une plage de mesure d'angles allant de 0° à 180° et une précision d'angle de ± 0,1°, cet instrument est conçu pour être robuste. Il fonctionne sous des conditions climatiques variées, dans une plage de température de -10°C à +45°C, et garantit une autonomie de 20 heures avec laser et 48 heures sans. Léger et compact, il s'adapte facilement à toutes les situations de travail.
Fonctionnalités principales :
- Affichage numérique rétroéclairé indiquant l’angle et la pente en temps réel.
- Différents signaux sonores avertissent à l’approche des angles critiques 0° et 90°, avec un signal sonore continu à ces angles.
- Indication de la direction d’inclinaison.
- Possibilité de définir une position 0° individuelle.
- La valeur affichée s’adapte automatiquement lorsque l’appareil est utilisé à l’envers.
- Fonction HOLD pour enregistrer la valeur mesurée.
- Faisceau laser intégré (classe 2, longueur d’onde 650 nm) étendant la portée de mesure jusqu’à 20 mètres.
- Boîtier magnétique permettant la fixation sur des pièces métalliques.
- Filetage standard 1/4” pour fixation sur trépied ou autre support.
- Bras pouvant être arrêté dans n’importe quelle position, avec arrêt à 180° pour un allongement à 1 mètre.
Caractéristiques techniques détaillées :
- Plage de mesure : 4 x 90°, soit un angle total de 0° à 180°.
- Résolution : 0,1° / 0,1 %.
- Précision : ± 0,1° aux angles 0° et 90°, ± 0,2° entre 1° et 89°.
- Précision laser : ± 0,5 mm par mètre.
- Unités d’affichage : degrés (°), pourcentage (%), millimètres par mètre (mm/m), pouces (in), pieds (ft).
- Alimentation : 3 piles alcalines AA.
- Autonomie : 48 heures sans laser, 20 heures avec laser.
- Plage de température d’utilisation : de -10°C à +45°C.
- Poids avec piles : 1,3 kg.
- Dimensions : 520 x 63 x 30 mm.
- Longueur de l’instrument déplié : 1000 mm.
Usage et applications :
Le Multi-Digit Pro + est conçu pour les professionnels nécessitant une mesure précise et rapide des angles et pentes dans divers environnements. Il convient parfaitement aux travaux de construction, menuiserie, installation de systèmes inclinés, et tout autre domaine où la précision angulaire est essentielle.
Conditionnement et accessoires :
Le produit est livré avec une sacoche rembourrée pour le transport et les piles nécessaires à son fonctionnement.
Avantages produit :
- Multifonction : mesure d’angle, pente et inclinaison avec affichage numérique clair.
- Portée laser étendue pour une utilisation facilitée sur des distances importantes.
- Robustesse et adaptabilité grâce à son boîtier magnétique et sa plage de température étendue.
- Autonomie longue durée pour un usage prolongé sur chantier.
- Facilité d’utilisation grâce aux signaux sonores et à la fonction HOLD.
Recommandations d’utilisation :
Utiliser dans la plage de température indiquée pour garantir la précision. Remplacer les piles alcalines dès que nécessaire pour maintenir l’autonomie optimale. Fixer sur des surfaces métalliques à l’aide du boîtier magnétique pour une stabilité accrue lors des mesures.
Ce lecteur d'angle digital est un outil complet et fiable, adapté aux exigences des professionnels de la mesure.
- Longueur (instrument déplié) : 1000 mm
- Plage de mesure : 4 x 90°
- Portée laser : 20 m
- Unités : °, %, mm/m, po, pi
- Précision : 0° et 90° = ± 0,1°, 1° - 89° = ± 0,2°
- Précision laser : ± 0,5 mm / 1 m
- Plage de mesure d'angle : 0° - 180°
- Précision d'angle : ± 0,1°
- Classe de laser : 2
- Longueur d'onde du laser : 650 nm
- Résolution : 0,1° / 0,1 %
- Autonomie : avec laser 20 h, sans laser 48 h
- Alimentation : 3 piles alcalines AA
- Dimensions : 520 x 63 x 30 mm
- Plage de température : -10°C - +45°C

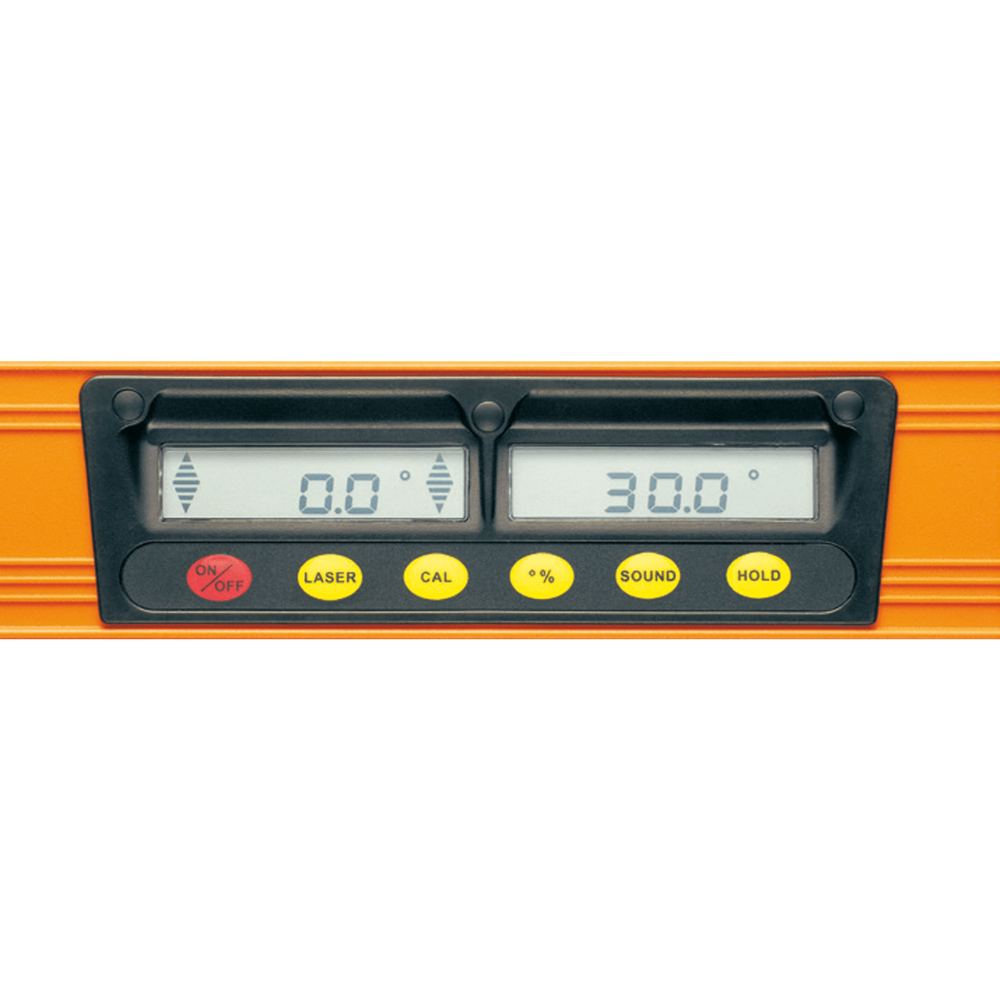

La mesure d'angle est affichée sur l'écran droit, avec une plage de 0° à 180°. L'affichage numérique s'inverse automatiquement lorsque l'appareil est utilisé à l'envers, garantissant une lecture correcte dans toutes les positions. Un faisceau laser intégré peut être activé pour prolonger la portée de mesure jusqu'à 20 mètres, utile pour des alignements ou mesures à distance.

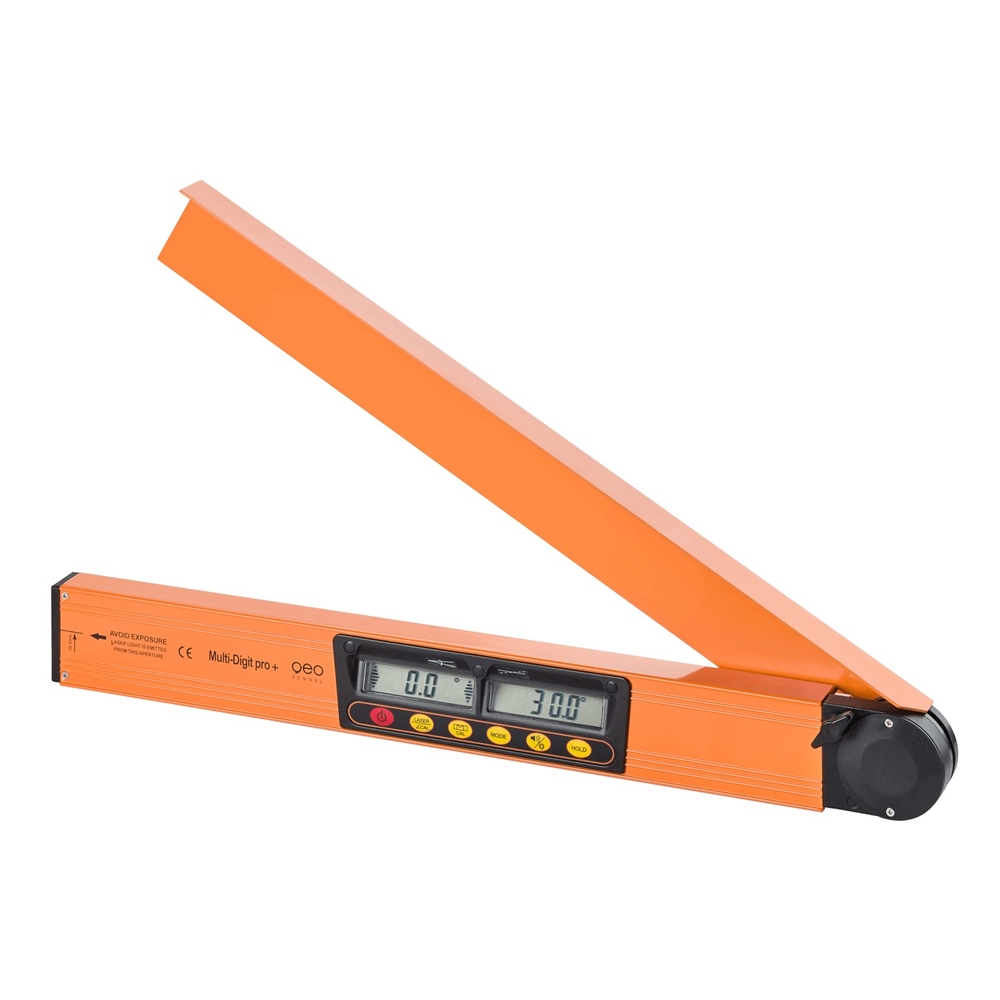

Le bras articulé de l'appareil peut être déplié et bloqué dans n'importe quelle position, notamment à 90° pour transférer des angles droits, ou à 180° pour étendre la longueur de l'instrument à 1 mètre. La fonction HOLD permet de figer les valeurs mesurées à l'écran pour faciliter leur lecture ou report.
L'appareil offre plusieurs modes d'affichage (degrés, pourcentage, pouces/pieds, millimètres par mètre) accessibles via un bouton MODE. Des signaux sonores avertissent lors de l'approche des angles critiques 0° et 90°, avec un signal continu à ces positions, aidant à positionner précisément l'instrument.
Pour garantir la précision, il est nécessaire de calibrer régulièrement l'appareil, notamment avant la première utilisation, après un choc ou un changement important de température. La calibration s'effectue en posant l'appareil sur une surface plane, en suivant une procédure simple avec les boutons CAL et LASER/CAL, permettant d'ajuster les mesures d'inclinaison et d'angle.
L'appareil fonctionne avec 3 piles AA alcalines, et un voyant indique quand leur remplacement est nécessaire. Une pile bouton assure la conservation de la calibration lors du changement des piles principales.
L'usage du Multi-Digit Pro + s'inscrit dans des environnements variés, avec une plage de température d'utilisation de -10°C à +45°C. Le boîtier magnétique permet de le fixer sur des surfaces métalliques pour plus de stabilité lors des mesures.
En cas de dysfonctionnement lié à une différence trop importante entre deux mesures successives lors de la vérification, il faut procéder à une recalibration selon la procédure indiquée.
Ainsi, l'appareil se manipule par étapes : mise en marche, positionnement sur la surface, lecture des valeurs affichées, utilisation des fonctions laser et HOLD selon besoin, et calibration périodique pour maintenir la fiabilité des mesures.
GEO FENNEL GmbH
KUPFERSTRASSE 6
34225 - BAUNATAL
ALLEMAGNE
info@geo-fennel.de
Questions produits
Quelles sont les précisions et plages de mesure du Multi-Digit Pro + ?
Le Multi-Digit Pro + mesure les angles de 0° à 180° avec une précision de ± 0,1° aux angles critiques 0° et 90°, et ± 0,2° entre 1° et 89°. La résolution est de 0,1°. La mesure de pente s’effectue de 0° à 90° ou 0% à 100% avec une précision de 0,2°.
Comment fonctionne la fonction de calibration et quand doit-elle être effectuée ?
La calibration doit être réalisée avant la première utilisation, après un choc important, un changement de température important ou avant des mesures importantes. Elle s’effectue en posant l’appareil sur une surface plane, puis en suivant une procédure avec les boutons CAL et LASER/CAL pour ajuster les mesures d’angle et d’inclinaison.
Quels sont les signaux d’aide à la mesure présents sur cet outil ?
Le Multi-Digit Pro + émet des signaux sonores progressifs à l’approche des angles critiques 0° et 90°, avec un signal continu lorsque ces angles sont atteints. Des flèches à l’écran indiquent la direction dans laquelle déplacer l’appareil pour atteindre la position horizontale ou verticale.
Comment le laser intégré améliore-t-il l’utilisation sur chantier ?
Le faisceau laser intégré, de classe 2, permet d’étendre la portée de mesure jusqu’à 20 mètres, facilitant ainsi les alignements et mesures à distance. La hauteur du laser par rapport à la base est de 30,5 mm.
Quels sont les éléments de fixation et d’ergonomie pour une utilisation stable ?
L’appareil dispose d’un boîtier magnétique pour fixation sur pièces métalliques, d’un filetage 1/4” compatible trépied, et d’un bras articulé pouvant être bloqué dans n’importe quelle position, notamment à 90° ou 180° pour des mesures précises et un allongement jusqu’à 1 mètre.
Quelle autonomie et quelles conditions d’utilisation garantissent la fiabilité des mesures ?
L’autonomie est de 48 heures sans laser et 20 heures avec laser, alimenté par 3 piles AA alcalines. L’appareil fonctionne dans une plage de température de -10°C à +45°C, condition nécessaire pour maintenir la précision annoncée.
