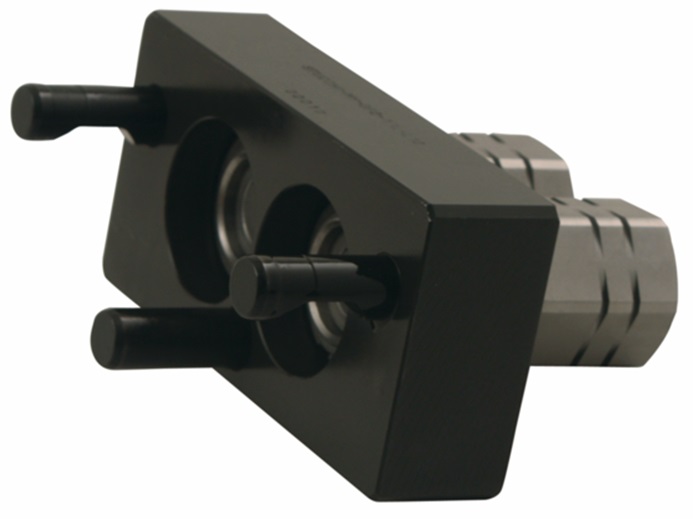

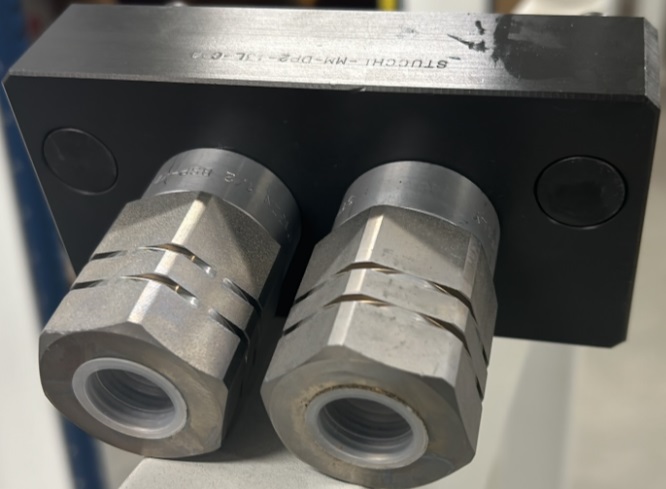

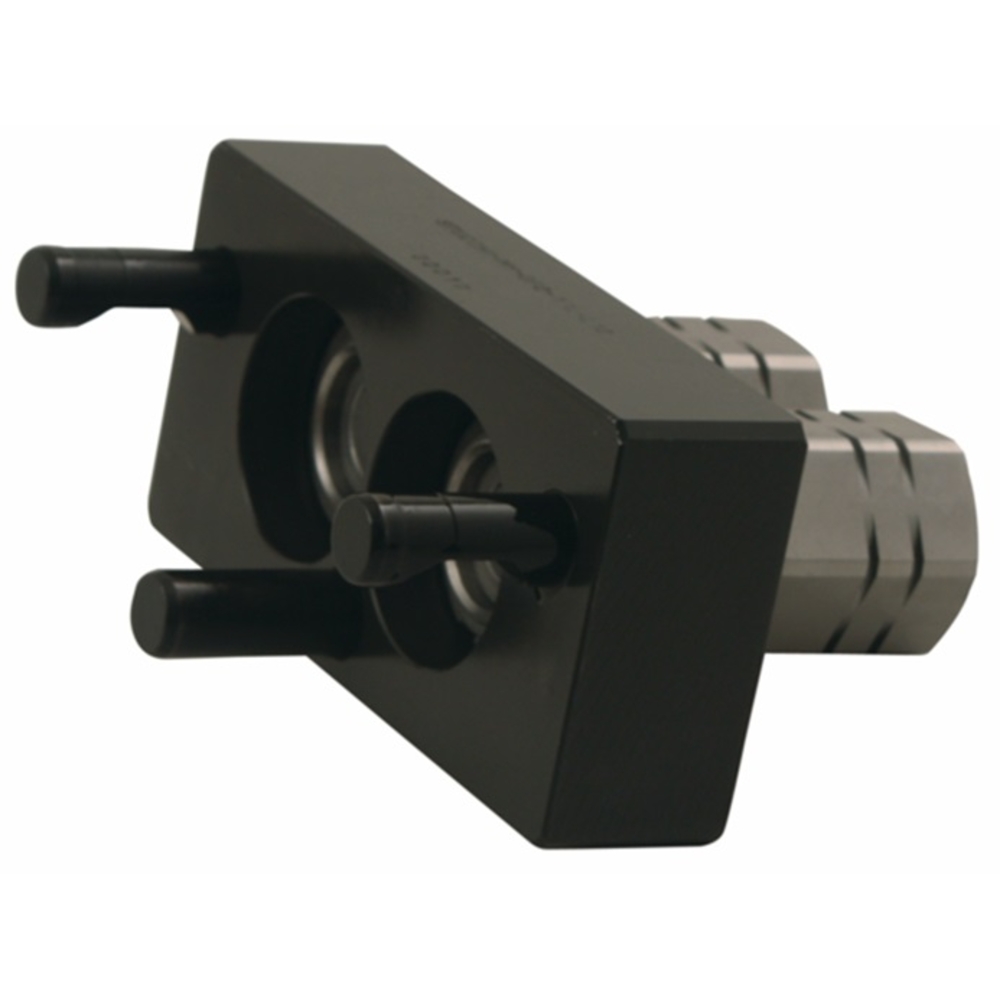

MULTICOUPLEUR MOBILE DP2-13L
Référence : H002MCM02L12FACP
Découvrez MULTICOUPLEUR MOBILE DP2-13L disponible à l'achat
- Design mobile pour une utilisation pratique
- Compatible avec les normes ISO 16028
- Connexion rapide et sécurisée
- Construction durable pour une longue durée de vie
- Idéal pour divers applications industrielles
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents
Coupleur femelle platine 1/2 iso16028 - femelle 1/2G FAP13Z
PLATINE MOBILE DP2-13L SANS COUPLEUR
2 MOD1/2
Ce coupleur est connectable sous pression et conçu pour deux voies 1/2" avec raccord G1/2" FAP-Z. Il supporte une pression maximale de 330 bar.
Les dimensions principales sont les suivantes :
- Longueur : 155 mm
- Largeur : 70 mm
Le plan technique (page unique du document PDF) précise également les dimensions détaillées du coupleur et de sa platine, notamment :
- Longueur totale incluant la platine : environ 179,8 mm
- Hauteur : 139 mm
- Largeur : 69 mm
- Épaisseur de la platine : environ 33,1 mm
- Distance entre les trous de fixation : 122 mm (axe à axe)
Le coupleur est fixé par soudure sur une machine ou un panneau, avec des écrous M10 (non fournis).
Le poids indiqué est de 1,8 kg.
Matériaux et traitement :
- Platine en aluminium
- Traitement de surface avec anodisation dure (hard coating) pour une meilleure résistance à l’usure
- Finition : zingage et traitement anticorrosion
Performances et conditions d’utilisation :
- Utilisation sous pression jusqu’à 330 bar
- Compatible avec les normes ISO16028
- Prédisposition pour connecteur électrique
Avantages :
- Montage simple grâce à la platine mobile
- Résistance élevée à la corrosion et à l’usure
- Permet une connexion rapide et fiable sous pression
Le conditionnement, stockage et conservation ne sont pas explicitement mentionnés dans le document.
Cette solution est adaptée pour des applications industrielles nécessitant des connexions rapides et sécurisées sous haute pression, notamment dans les systèmes hydrauliques mobiles.
Toutes les informations techniques sont issues du plan technique fourni, garantissant une parfaite adéquation avec les exigences normatives et fonctionnelles.
Connectable sous pression
2 voies 1/2" - G1/2" FAP-Z - 330bar Lxl : 155x70
Questions produits
Quelles sont les caractéristiques principales du MULTICOUPLEUR MOBILE DP2-13L ?
Ce coupleur femelle platine 1/2 est conforme à la norme ISO 16028 et supporte une pression maximale de 330 bar. Il est conçu pour deux voies 1/2" avec raccord G1/2" FAP-Z, et se fixe par soudure sur machine ou panneau à l’aide d’écrous M10 (non fournis).
Comment se réalise la fixation et l’installation de ce coupleur ?
La platine mobile en aluminium, anodisée pour une meilleure résistance à l’usure, se fixe par soudure sur un support rigide. La distance entre les trous de fixation est de 122 mm (axe à axe), permettant un montage stable et sécurisé.
Quels matériaux et traitements garantissent la durabilité du produit ?
La platine est en aluminium avec un traitement de surface en anodisation dure (hard coating) et une finition zingage anticorrosion, assurant une résistance élevée à l’usure et à la corrosion dans des environnements industriels.
Dans quelles conditions d’utilisation ce MULTICOUPLEUR est-il adapté ?
Il est conçu pour des applications industrielles nécessitant des connexions rapides et fiables sous pression élevée, jusqu’à 330 bar, notamment dans des systèmes hydrauliques mobiles. Sa conception permet une connexion sécurisée même sous pression.
Quels sont les avantages techniques de la platine mobile DP2-13L ?
La platine mobile facilite le montage et le démontage du coupleur, offrant une solution pratique et robuste. Sa conception compacte et ses dimensions précises (environ 179,8 mm de longueur totale) garantissent une intégration aisée sur les machines.
