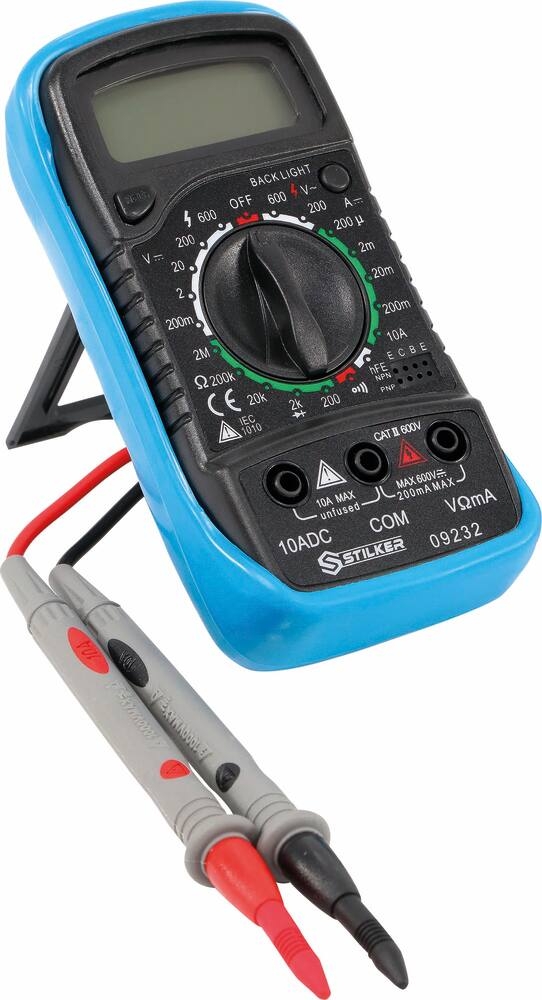

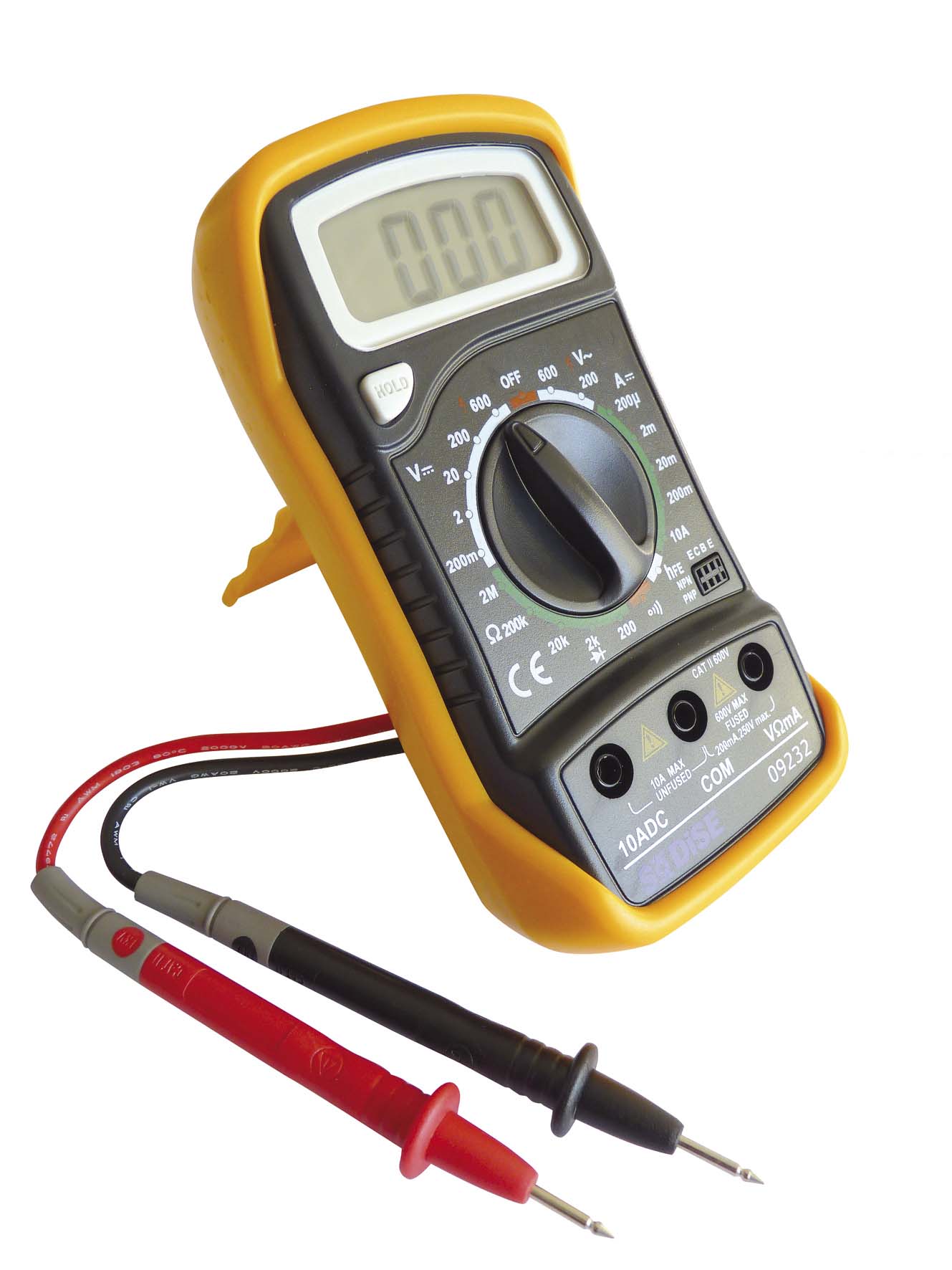

Multimètre digital - STILKER - 09232
Référence : S01509232
Découvrez Multimètre digital - STILKER - 09232 disponible à l'achat
- Ecran 4 chiffres pour une lecture claire
- Protection anti chocs pour une meilleure durabilité
- Mesure tension, courant et résistance avec précision
- Test de diode et continuité sonore intégrés
- Compact et léger pour un transport facile
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Certificat
1 document
Voir plus de documents
Découvrez le Multimètre digital STILKER - 09232, un outil essentiel pour les professionnels. Grâce à ses nombreuses fonctionnalités, cet appareil vous permet de mesurer avec précision la tension, le courant et la résistance dans divers contextes. Sa conception robuste avec protection anti-chocs assure une utilisation en toute sécurité sur les chantiers, rendant ce multimètre fiable et durable au quotidien.
Le Multimètre digital STILKER se distingue par son écran 4 chiffres, facilitant la lecture des résultats. Sa protection anti-chocs, combinée à une béquille, garantit une stabilité optimale lors des mesures. Il est spécialement conçu pour les techniciens et les électriciens, permettant des mesures de tension continue allant jusqu’à 600V avec une précision de ±0,8%. Pour les courants, il mesure jusqu'à 10A avec une précision allant jusqu'à ±3%, et offre également la possibilité de tester la résistance jusqu'à 2M ohms avec une précision de ±1%. Les fonctionnalités supplémentaires comme le test de diode et la mémo des tests de continuité font de cet outil un choix polyvalent. Avec des dimensions de 138x69x31 mm et un poids léger de 170 gr, il est facile à transporter et à manipuler durant vos interventions.
Pour une utilisation optimale, il est conseillé d’utiliser le multimètre avec une alimentation 6F22 (9V), fournie avec l'appareil, ainsi que des cordons appropriés. Assurez-vous de stocker le multimètre dans un endroit sec et de le protéger des chocs lorsqu'il n'est pas utilisé. Grâce à sa conception pratique et à ses nombreuses options de mesure, le Multimètre digital STILKER - 09232 est l’outil idéal pour répondre à vos besoins de diagnostics électriques en toute simplicité et efficacité.

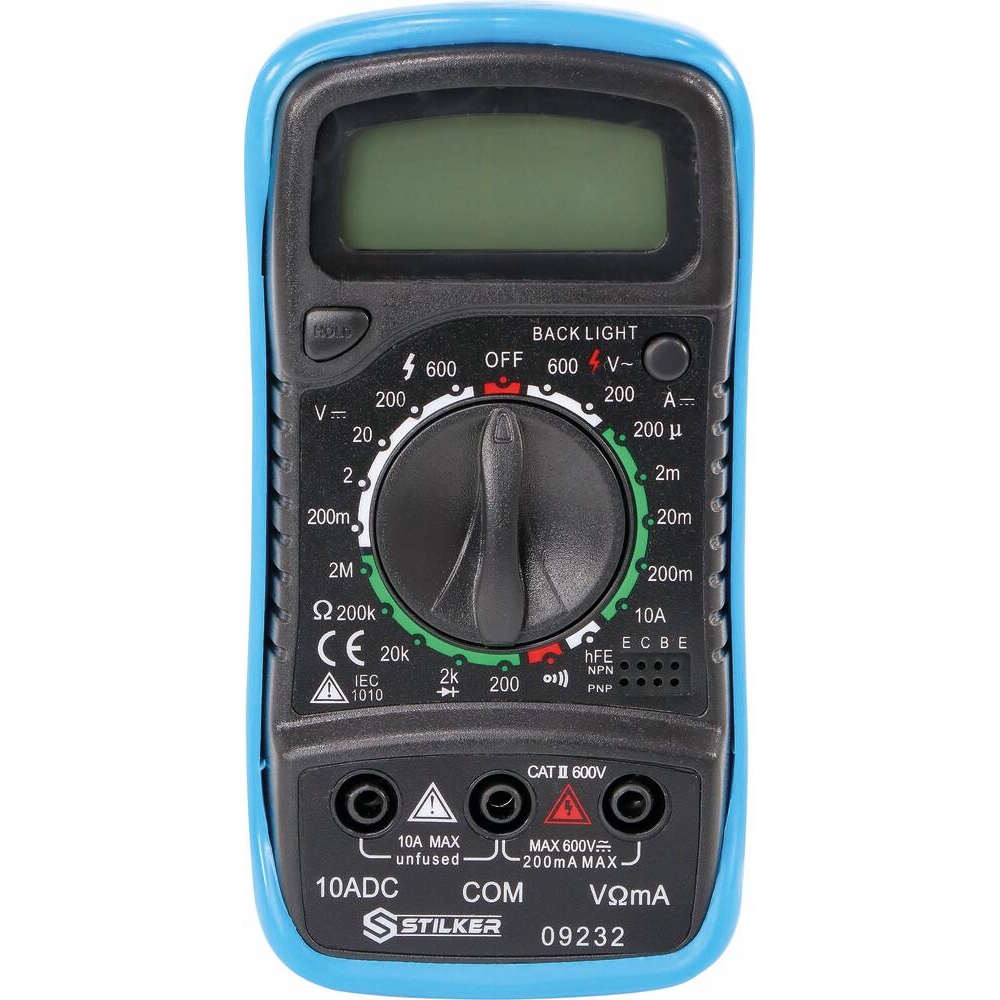

Ecran 4 chiffres.
Protection anti chocs.

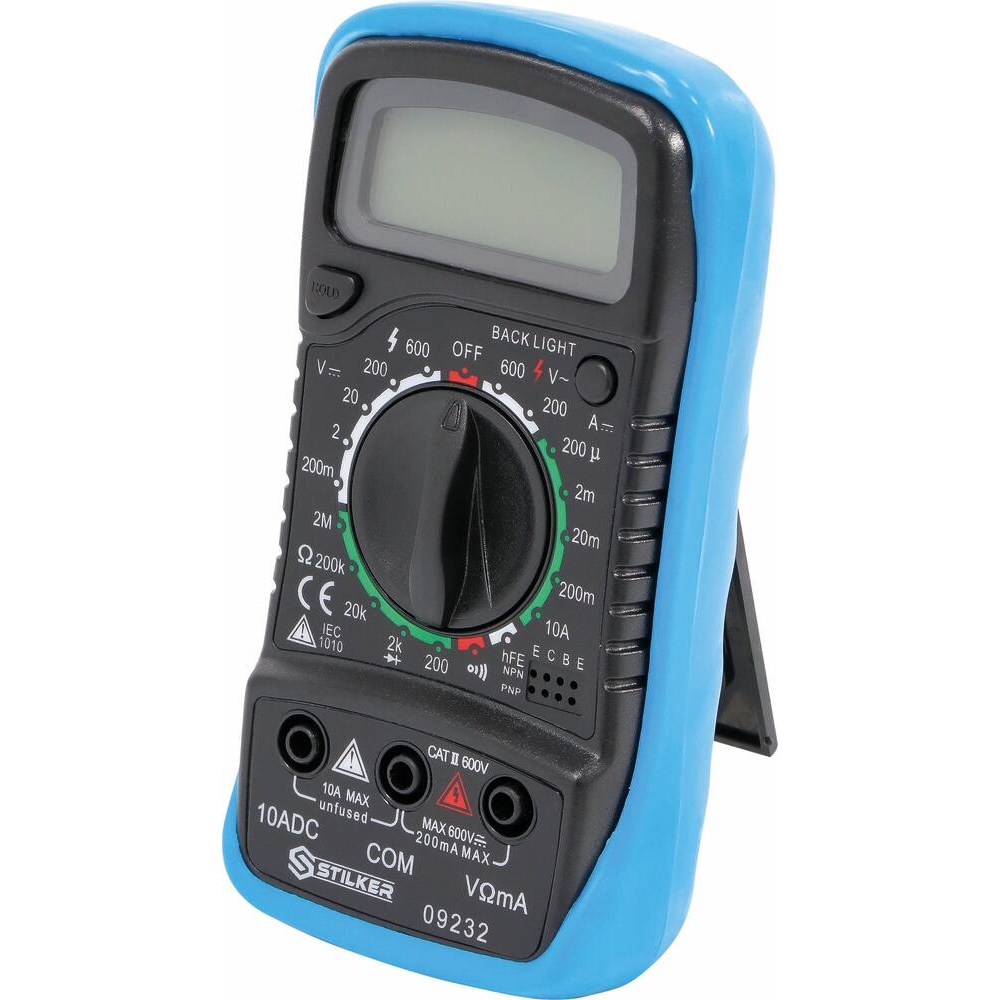

Avec béquille.
Tension continue : 200m/2V±0,5%, 20/200/600V±0,8%.
Tension alternative : 200/600V±1,5%.
Courant continu : 200μ/2m/20mA±1% 200mA±2%, 10A±3%.
Résistance : 200/2k/20k/200k/2MΩ±1%.
Test de diode.
Mémorisation des données.
Test de continuité sonore.
Alimentation : 6F22(9V) x 1.
Dimensions : 138x69x31mm.
Poids : 170g.

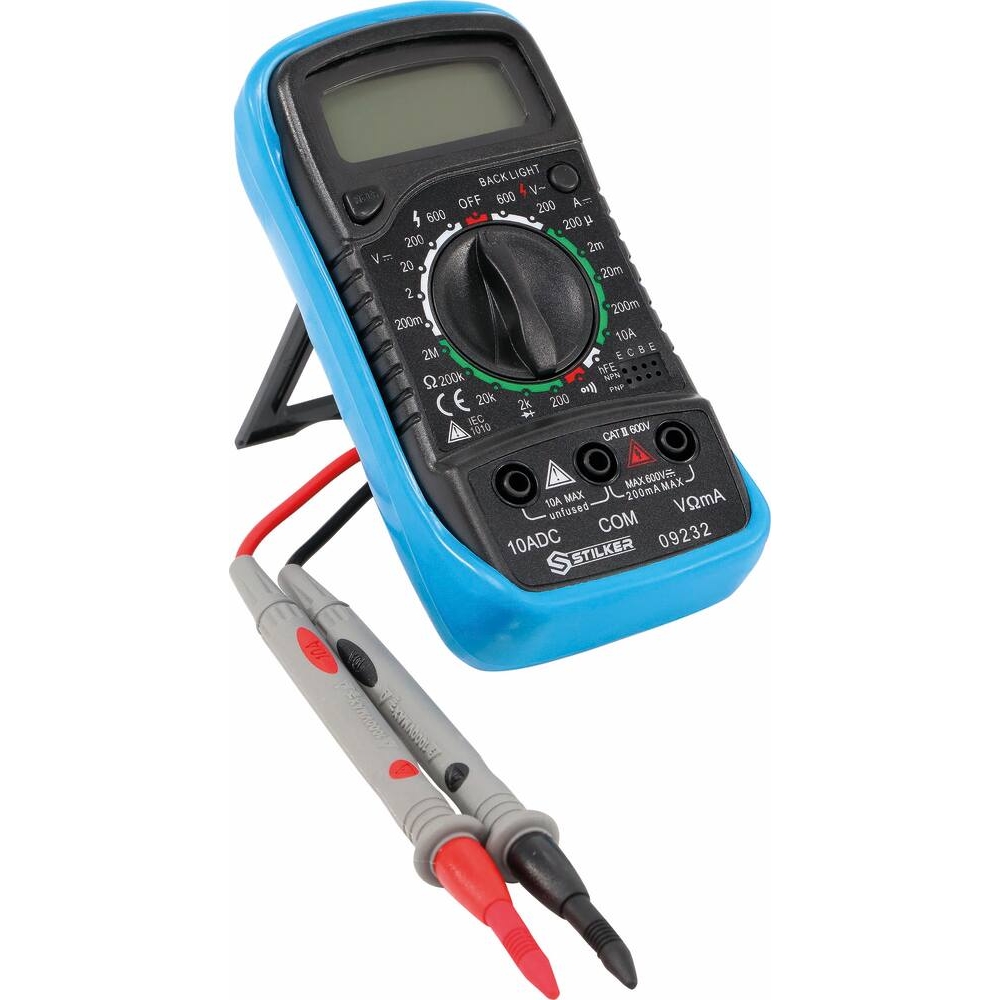

Livré avec pile et cordons.
Le multimètre digital STILKER est un outil de mesure destiné aux professionnels, notamment aux techniciens et électriciens, conçu pour réaliser des diagnostics électriques précis et fiables. Il dispose d’un écran à 4 chiffres facilitant la lecture des mesures. Sa conception robuste intègre une protection anti-chocs et une béquille pour assurer stabilité et sécurité lors de son utilisation.
Fonctionnalités et usages :
- Mesure de la tension continue avec des plages de 200 mV, 2 V, 20 V, 200 V et 600 V, avec une précision de ±0,5% sur les plus faibles plages et ±0,8% sur les plus élevées.
- Mesure de la tension alternative jusqu’à 600 V avec une précision de ±1,5%.
- Mesure du courant continu en plusieurs plages : 200 μA, 2 mA, 20 mA, 200 mA avec une précision de ±1% à ±2%, et jusqu’à 10 A avec une précision de ±3%.
- Mesure de la résistance sur cinq plages : 200 Ω, 2 kΩ, 20 kΩ, 200 kΩ, 2 MΩ avec une précision de ±1%.
- Test de diode.
- Test de continuité sonore.
- Mémorisation des données de mesure.
Caractéristiques techniques :
- Type : multimètre digital.
- Dimensions : 138 x 69 x 31 mm.
- Poids : 170 g.
- Alimentation : pile 6F22 (9 V) fournie.
- Livré avec cordons de mesure.

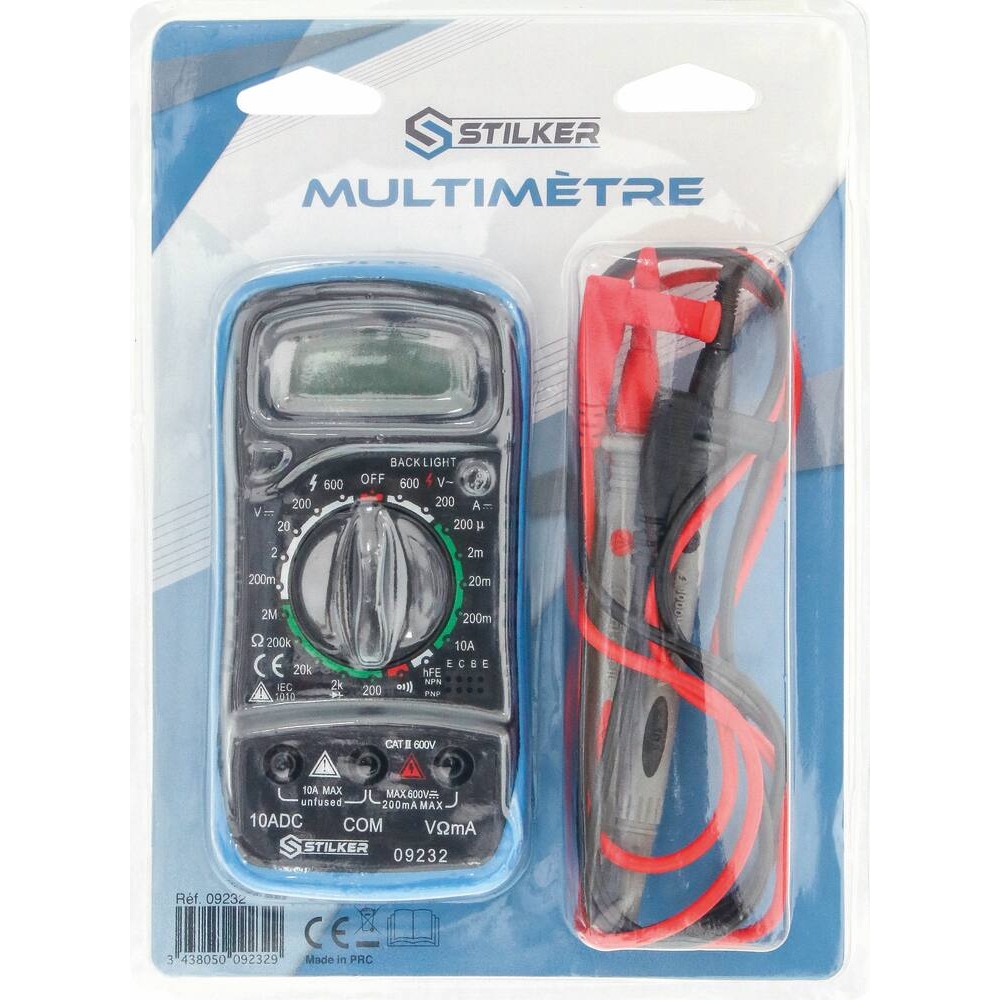

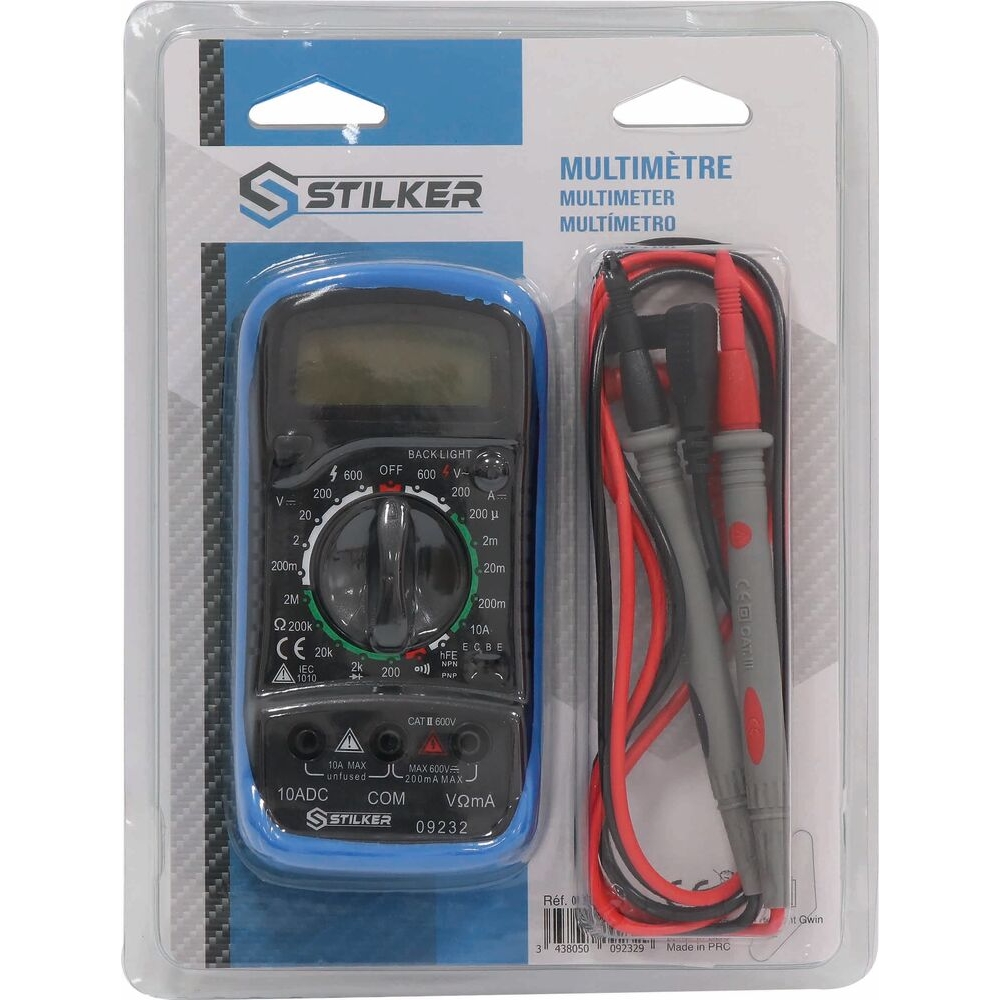

- Conditionnement : blister.
Performances et avantages :
- Précision adaptée aux besoins professionnels.
- Protection anti-chocs pour une utilisation durable sur chantier.
- Béquille intégrée pour faciliter la prise de mesure en position stable.
- Polyvalence grâce aux multiples plages de mesure et fonctions complémentaires.
- Appareil compact et léger, facile à transporter et à manipuler.
Conditions d’utilisation et recommandations :
- Stocker dans un endroit sec.
- Protéger des chocs lorsqu’il n’est pas utilisé.
- Utiliser avec la pile 6F22 fournie et des cordons adaptés pour garantir des mesures fiables.
Normes et certifications :
- Conforme aux normes CE.
Ce multimètre digital STILKER est un instrument fiable et complet, idéal pour les interventions électriques nécessitant précision, robustesse et simplicité d’utilisation.
Type: multimètre digital
Dimensions: 138x69x31mm
Pour mesurer une tension continue ou alternative, il faut connecter les câbles sur la source ou le circuit à tester, puis lire la valeur affichée à l’écran LCD, qui indique aussi la polarité pour la tension continue. Pour la mesure d’intensité, le circuit doit être mis hors tension avant d’interrompre le circuit et de brancher le multimètre en série. Après remise sous tension, la valeur s’affiche avec indication de polarité.
La mesure de résistance s’effectue en positionnant le sélecteur sur la plage ohmique désirée, puis en connectant les câbles aux bornes de la résistance à mesurer. Il est nécessaire de débrancher l’alimentation du circuit et de décharger les condensateurs avant la mesure.
Le test de diode se réalise en plaçant le sélecteur sur la fonction diode, le câble rouge sur l’anode et le câble noir sur la cathode. La chute de tension dans la diode s’affiche en millivolts.
Le test de continuité sonore s’active en positionnant le sélecteur sur la fonction correspondante, puis en connectant les sondes aux deux bornes du circuit à tester. Un signal sonore retentit si la résistance est inférieure à environ 100 Ω.
Dans tous les cas, il est recommandé de vérifier l’état de la pile 9 V avant utilisation et de remplacer celle-ci dès que le symbole "pile faible" apparaît à l’écran. Le multimètre doit être éteint (sélecteur sur OFF) lorsqu’il n’est pas utilisé pour préserver la batterie.
Les mesures doivent être réalisées dans un environnement sec et sécurisé, en évitant les tensions supérieures à 600 V, et en respectant les précautions d’usage telles que débrancher les sondes avant de changer de fonction ou de plage. En cas de mesure d’intensité supérieure à 2 A, la durée de mesure doit être inférieure à 10 secondes avec un intervalle de 15 minutes entre deux mesures.
Les résultats des mesures s’affichent clairement sur l’écran LCD avec indication de la polarité et maintien possible de la dernière valeur affichée en activant la fonction HOLD.
En cas de mesure non conforme, par exemple circuit ouvert, l’écran affiche "1" pour indiquer une valeur hors plage.
Votre produit SODISE est garanti 2 ans. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. La facture d'achat sera à joindre à votre demande. A réception de votre demande, cette dernière sera directement transmis au constructeur.
Questions produits
Quelles sont les plages et précisions des mesures de tension continue sur ce multimètre ?
Le multimètre STILKER 09232 mesure la tension continue sur plusieurs plages : 200 mV avec une précision de ±0,5%, 2 V, 20 V, 200 V, et 600 V avec une précision de ±0,8%. La résolution varie de 100 µV à 1 V selon la plage. La protection contre surcharge est assurée jusqu’à 250 V DC ou RMS pour la plage 200 mV, et jusqu’à 600 V DC ou RMS pour les autres plages.
Comment se réalise la mesure du courant continu et quelles sont ses limites ?
Pour mesurer un courant continu, le multimètre utilise différentes plages : de 20 µA à 10 A. La précision est de ±1% pour les faibles intensités, ±1,5% pour 200 mA, et ±3% pour 10 A. Les mesures supérieures à 2 A doivent être effectuées en moins de 10 secondes avec un intervalle de 15 minutes entre deux mesures. Le multimètre est protégé par un fusible de 200 mA/250 V.
Quels sont les critères de sécurité électrique intégrés au multimètre ?
Le multimètre est conforme à la norme IEC 61010 avec une catégorie de mesure CAT II 600 V et un degré de pollution 2. Il est protégé par une double isolation et un fusible de sécurité. Il est déconseillé d’utiliser ce multimètre pour des mesures en catégorie III ou IV. Le respect des consignes d’usage, notamment sur les tensions maximales et l’état des sondes, est obligatoire pour garantir la sécurité.
Comment fonctionne le test de continuité et de diode sur cet appareil ?
Le test de continuité sonore s’active via le sélecteur dédié : un buzzer retentit si la résistance du circuit testé est inférieure à environ 100 Ω. Pour le test de diode, le multimètre affiche la chute de tension approximative en millivolts lorsque les sondes sont placées sur l’anode et la cathode. Une protection contre surcharge de 250 V DC ou RMS est prévue pour ces fonctions.
Quelles sont les recommandations d’usage pour assurer des mesures fiables ?
Il est conseillé de vérifier l’état de la pile 9 V avant utilisation et de la remplacer dès que le symbole de pile faible apparaît. Les mesures doivent être faites dans un environnement sec, sans dépasser 600 V de tension. Pour les mesures de résistance, il faut débrancher l’alimentation et décharger les condensateurs du circuit. Le multimètre doit être éteint (sélecteur sur OFF) lorsqu’il n’est pas utilisé pour préserver la batterie.
