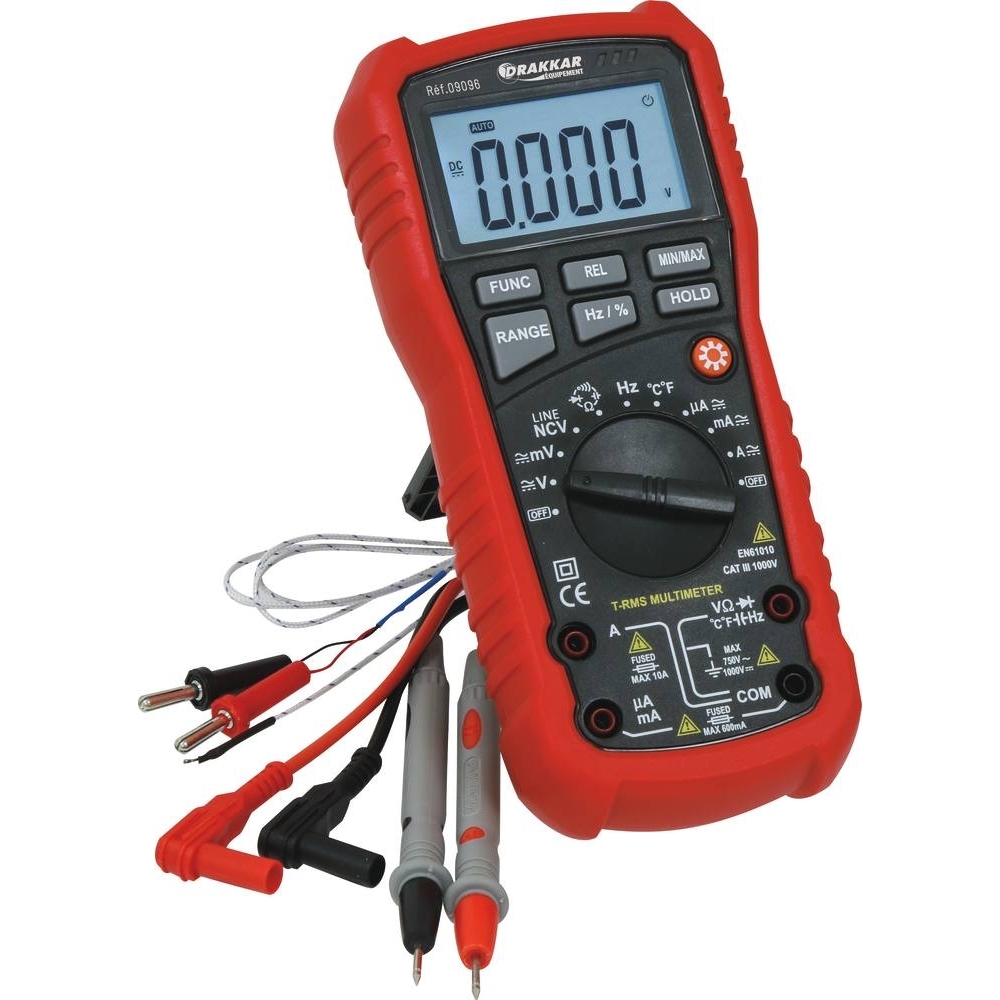

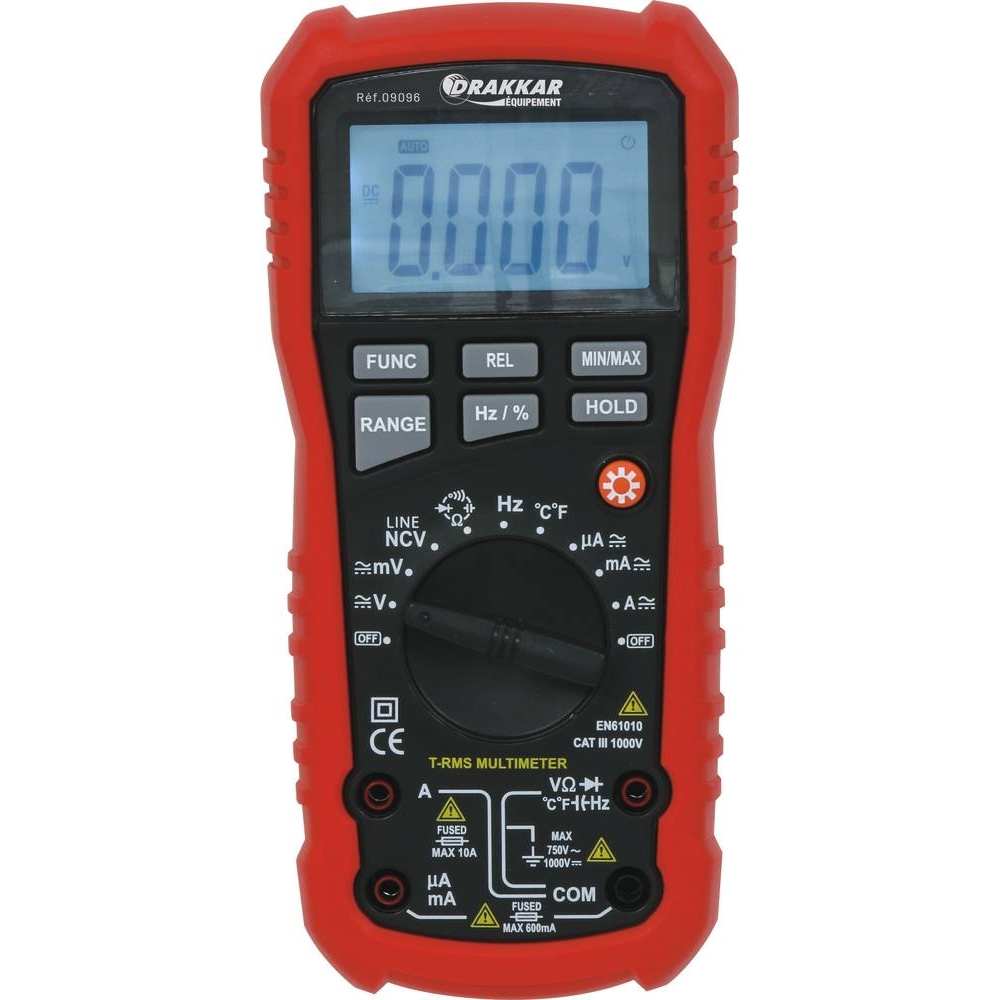

Multimètre digital échelle automatique Cat III 1000V avec sonde température DRAKKAR - 09096

Le multimètre s’utilise en positionnant le sélecteur rotatif sur la fonction désirée, puis en connectant les câbles de sonde aux prises appropriées selon la mesure à effectuer. Pour mesurer une tension continue ou alternative, brancher le câble rouge sur la prise "VmAΩ" et le câble noir sur "COM", sélectionner la plage de mesure sur le sélecteur, connecter les sondes au circuit, puis lire la valeur affichée à l’écran. Pour mesurer une intensité continue, brancher le câble noir sur "COM" et le câble rouge sur "mA" ou "10A" selon la valeur attendue, mettre le circuit hors tension, interrompre le circuit et connecter les sondes en série, puis remettre le circuit sous tension et lire la valeur. Pour la mesure de résistance, diode ou continuité, brancher les sondes sur "VΩ" et "COM", sélectionner la fonction adéquate, connecter les sondes sur l’élément à tester, puis lire la valeur ou écouter le signal sonore. Pour la mesure de température, positionner le sélecteur sur °C/°F, brancher la sonde sur "VΩ°C/°F" et "COM", mettre la sonde en contact avec l’élément à mesurer, attendre la stabilisation de la valeur puis lire la température affichée. La mesure de fréquence et de rapport cyclique s’effectue en positionnant le sélecteur sur Hz/%, en branchant les sondes sur "Hz" et "COM", puis en lisant la valeur affichée. La mesure de capacitance nécessite de positionner le sélecteur sur la fonction capacitance, de brancher les sondes sur "VΩ" et "COM", et de connecter les sondes au condensateur jusqu’à stabilisation de la valeur affichée. La fonction NCV détecte la présence de tension sans contact en positionnant le sélecteur sur NCV et en approchant la tête du multimètre du circuit à vérifier ; une LED clignote et un signal sonore indiquent la détection. En cas de fonctionnement non conforme, il est indiqué de ne pas utiliser l’appareil si le boîtier ou les sondes sont endommagés, de vérifier la pile et de la remplacer si le témoin de pile faible s’affiche, et de ne pas effectuer de mesures dépassant les limites de tension indiquées. Les résultats des mesures s’affichent sur l’écran LCD avec indication des unités et de la polarité, et certaines fonctions permettent de verrouiller l’affichage, d’afficher les valeurs minimale et maximale, ou de passer du mode automatique au mode manuel pour la sélection des plages.
