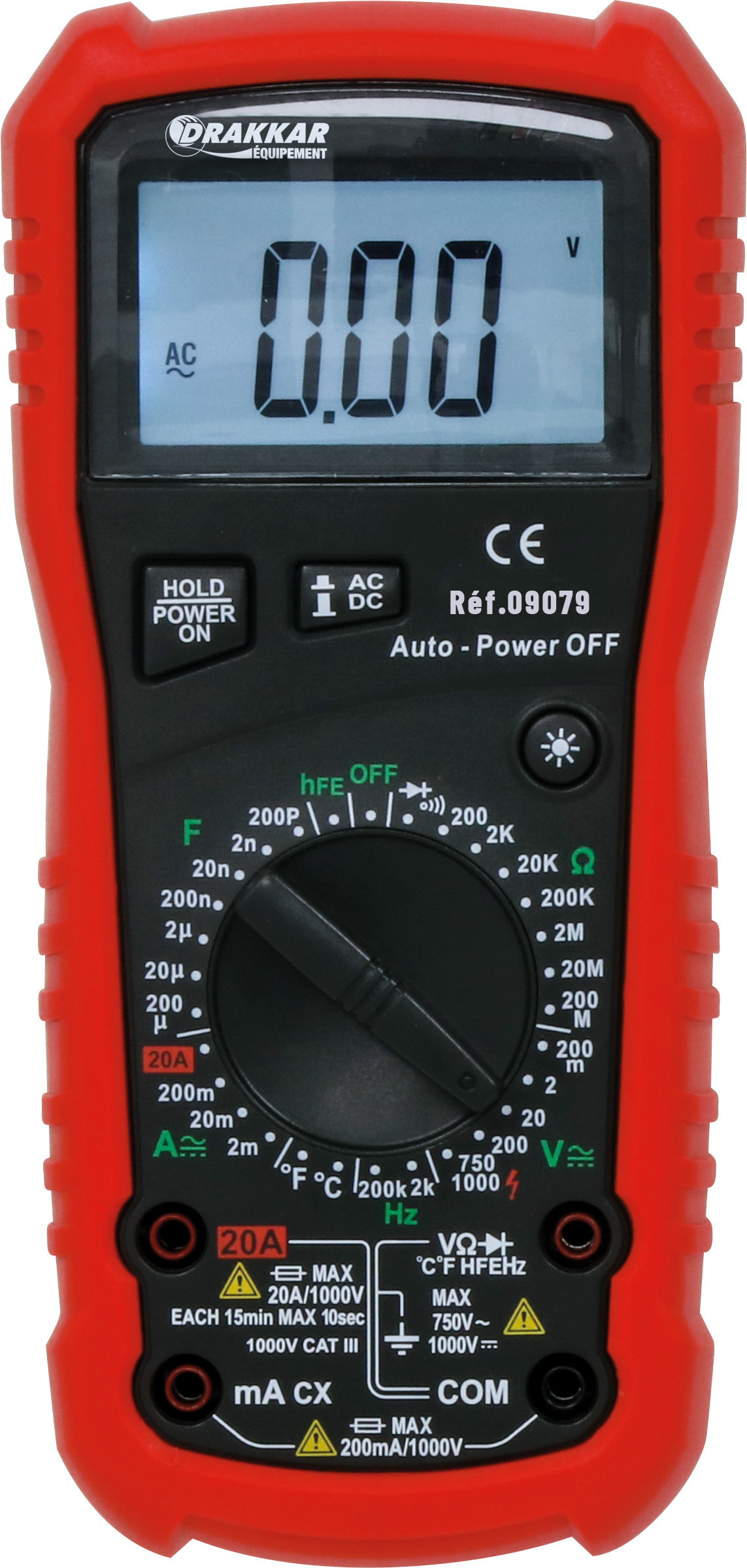

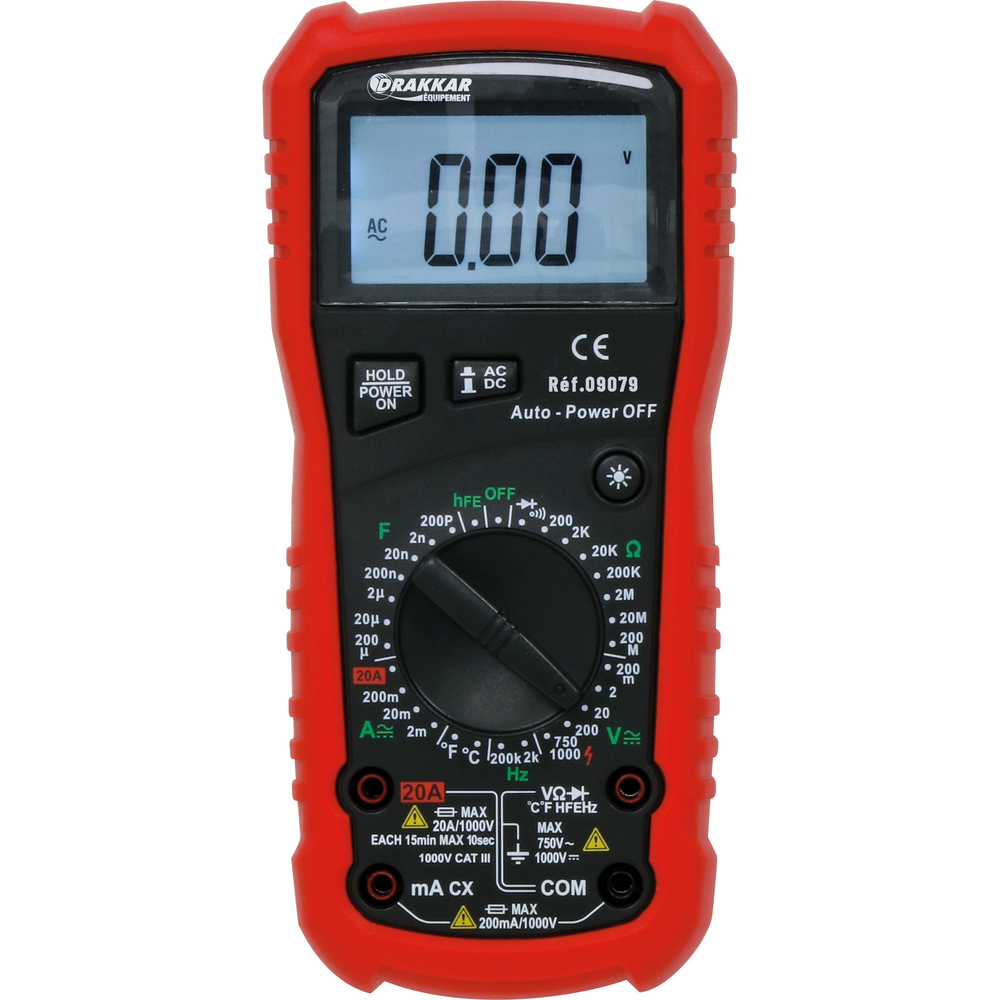

Multimètre digital Cat III 1000V avec sonde température DRAKKAR - 09079
Référence : S01509079
Découvrez Multimètre digital Cat III 1000V avec sonde température DRAKKAR - 09079 disponible à l'achat
- Précision et fiabilité pour mesures jusqu’à 1000 V
- Écran LCD rétroéclairé pour une lecture facile
- Protection anti-chocs pour une utilisation sécurisée
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents
Le multimètre digital CAT 3 1000V DRAKKAR EQUIPEMENT - 09079 est un outil de mesure précis et fiable, conçu pour les travaux électriques jusqu'à 1000 volts. Sa catégorie de sécurité CAT 3 garantit une protection optimale lors d'interventions sur des installations industrielles ou domestiques. Compact et ergonomique, il facilite les diagnostics électriques avec exactitude et sécurité.
Cat III 1000V.
Cat IV 600V.
Ecran LCD rétroéclairé.
Protection anti chocs.
Tension continue : 200mV/2V/20V/200V/1000V.
Tension alternative : 200mV/2V/20V/200V/750V.
Courant continu : 2mA/20mA/200mA/20A.
Courant alternatif : 2mA/20mA/200mA/20A.
Résistance : 200/2k/20k/200k/20M/20M/200M.
Fréquence : 2kHz/200kHz.
Test de continuité.
Test de transistor HFE.
Mémorisation des données.
Extinction automatique.
Température de -20°C à 1000°C.
Alimentation : pile 9V.
Dimensions : 200x92x60mm.
Poids : 230g.
En boîte carton couleur.
Usage professionnel.
Livré avec pile.
Ce multimètre est équipé d’un écran LCD rétroéclairé pour une lecture facile en toutes conditions et bénéficie d’une protection anti-chocs renforçant sa robustesse. Il permet la mesure de tensions continues (200mV à 1000V) et alternatives (200mV à 750V), ainsi que de courants continus et alternatifs allant de 2mA à 20A. Il mesure également des résistances de 200 Ω à 200 MΩ et des fréquences de 2 kHz à 200 kHz.
Parmi ses fonctions complémentaires, il propose un test de continuité, un test de transistor HFE, la mémorisation des données et une extinction automatique pour économiser la batterie. Il intègre également une sonde de température permettant des mesures de -20°C à 1000°C.
L’appareil est alimenté par une pile 9V incluse, avec des dimensions compactes de 200 x 92 x 60 mm et un poids léger de 230 g, ce qui facilite son transport et son utilisation sur le terrain. Il est livré en boîte carton couleur.
Ce multimètre est adapté aux professionnels recherchant un outil fiable, précis et sécurisé pour des mesures électriques variées dans des environnements industriels ou domestiques.
Tension: 1000V
Type: multimètre digital
Dimensions: 200x92x60mm
Catégorie de tension: Cat III
Pour mesurer une intensité, le câble noir se branche sur "COM", et le câble rouge sur la prise "mA" pour les intensités inférieures à 200 mA, ou sur "20A" pour les intensités entre 200 mA et 20 A. Le circuit à mesurer doit être mis hors tension, interrompu, puis le multimètre branché en série avant de remettre sous tension et lire la valeur affichée.
La mesure de résistance se fait en branchant le câble rouge sur "VΩ" et le noir sur "COM", en sélectionnant la plage désirée, puis en connectant les sondes aux bornes de la résistance. La valeur s'affiche sur l'écran.
Pour tester une diode ou la continuité, le câble rouge se branche sur "VΩ" et le noir sur "COM", la fonction test est sélectionnée, puis les sondes sont connectées respectivement à l'anode et à la cathode de la diode. La chute de tension s'affiche, et un signal sonore retentit si la résistance est inférieure à 100 Ω.
La mesure de température s'effectue en positionnant le sélecteur sur °C ou °F, en connectant la sonde de température (rouge sur "VΩ°C°F" et noir sur "COM"), puis en mettant la sonde en contact avec l'élément à mesurer. La valeur se stabilise et s'affiche.
Pour mesurer la capacitance, il faut couper le courant de l'appareil testé et décharger les condensateurs, sélectionner la plage de mesure, brancher le câble rouge sur "mA CX" et le noir sur "COM", puis connecter les sondes au condensateur jusqu'à stabilisation de la valeur affichée.
La mesure de fréquence nécessite la sélection de la plage appropriée, le branchement du câble rouge sur "Hz" et du noir sur "COM", puis le contact des sondes avec le circuit testé jusqu'à stabilisation de la lecture.
Pour tester un transistor hFE, le sélecteur est positionné sur "hFE", l'adaptateur est inséré, puis les bornes du transistor sont connectées dans l'adaptateur selon le type NPN ou PNP.
En cas de fonctionnement non conforme, il est conseillé de vérifier l'état des sondes, de remplacer la pile dès que le témoin "pile faible" apparaît, et de ne pas utiliser le multimètre si le boîtier est endommagé ou si l'appareil fonctionne anormalement.
Le résultat attendu est l'affichage clair et stable des valeurs mesurées sur l'écran LCD, avec indication des unités et polarité, permettant d'obtenir des mesures précises dans les différentes fonctions proposées.
Votre produit SODISE est garanti 2 ans. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. La facture d'achat sera à joindre à votre demande. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SODISE
85 ROUTE DE PONT GWIN LANNECHUEN
29510 - BRIEC
France
sav@sodise.com
Questions produits
Quelle est la catégorie de sécurité électrique de ce multimètre et que signifie-t-elle ?
Ce multimètre est certifié CAT III 1000 V, conforme aux normes EN 61010-1, EN 61010-2-030 et EN 61010-2-033, garantissant une protection adaptée pour des mesures sur des installations industrielles ou domestiques jusqu’à 1000 volts. Il supporte également la catégorie CAT IV 600 V pour des environnements plus exigeants.
Quelles plages de mesure et précisions sont couvertes par ce multimètre ?
Il mesure les tensions continues de 200 mV à 1000 V avec une précision jusqu’à ±(1,0 % + 5 digits), les tensions alternatives de 200 mV à 750 V avec une précision jusqu’à ±(1,2 % + 5 digits), les intensités continues et alternatives de 2 mA à 20 A avec des précisions allant jusqu’à ±(1,8 % + 15 digits). Les résistances sont mesurées de 200 Ω à 200 MΩ avec une précision maximale de ±(5,0 % + 10 digits).
Comment utiliser la fonction de mesure de température intégrée ?
La sonde de température se connecte sur les bornes dédiées "VΩ°C°F" et "COM". Sélectionnez la fonction °C ou °F sur le sélecteur rotatif, puis placez la sonde en contact avec l’élément à mesurer. La plage de mesure s’étend de -20°C à 1000°C avec une précision de ±(2,0 % + 3 digits) jusqu’à 400°C, et ±(3,0 % + 3 digits) jusqu’à 1000°C.
Quelles précautions de sécurité sont nécessaires lors de l’utilisation du multimètre ?
Vérifiez l’état du boîtier et des câbles avant chaque utilisation, ne mesurez pas de tensions supérieures aux limites indiquées (1000 V CAT III, 600 V CAT IV), débranchez toujours les sondes avant de changer de fonction, et remplacez la pile dès l’apparition du témoin de pile faible. Ne pas utiliser en présence de gaz explosifs ou avec un boîtier endommagé.
Quels sont les accessoires et fonctions complémentaires fournis avec ce multimètre ?

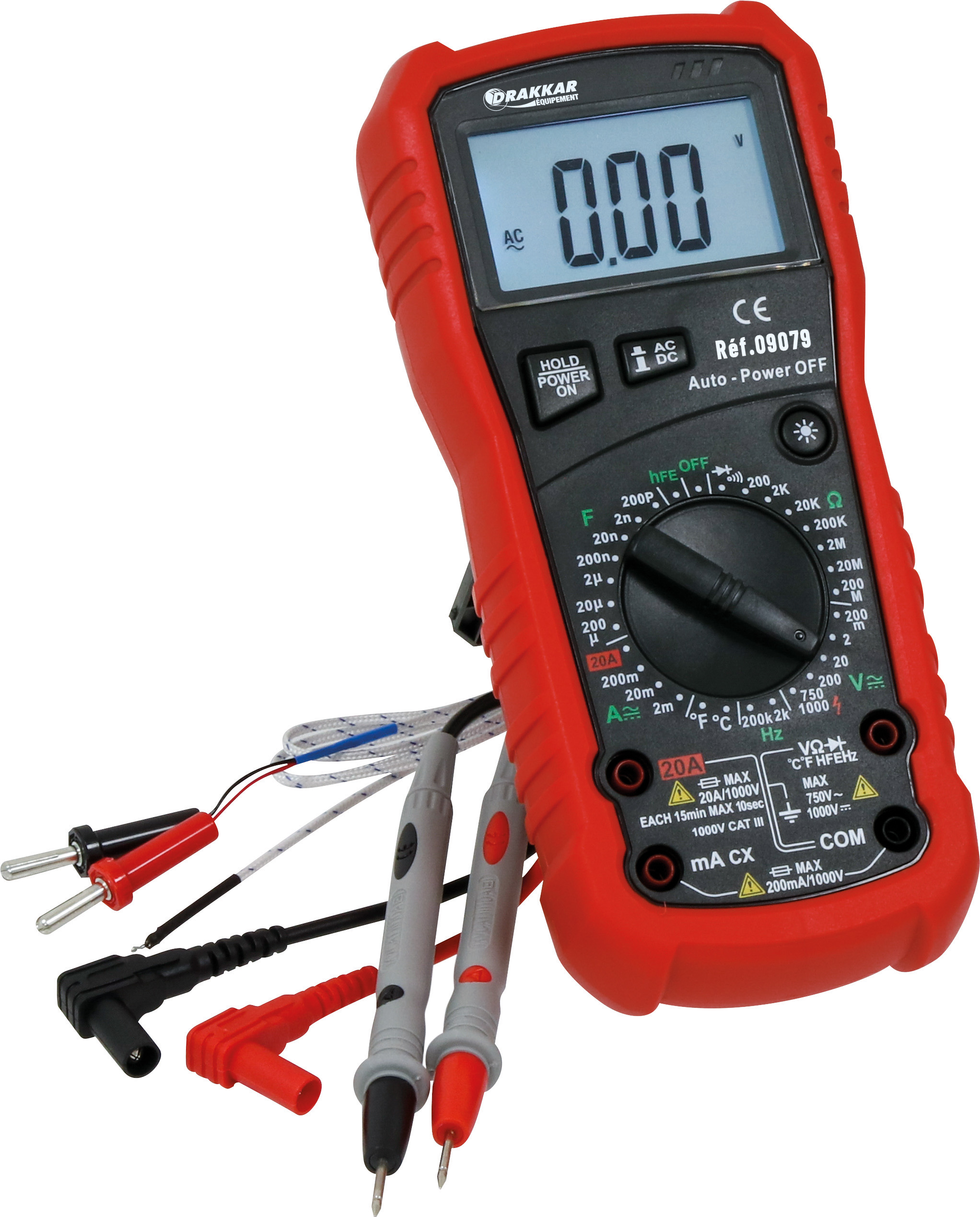

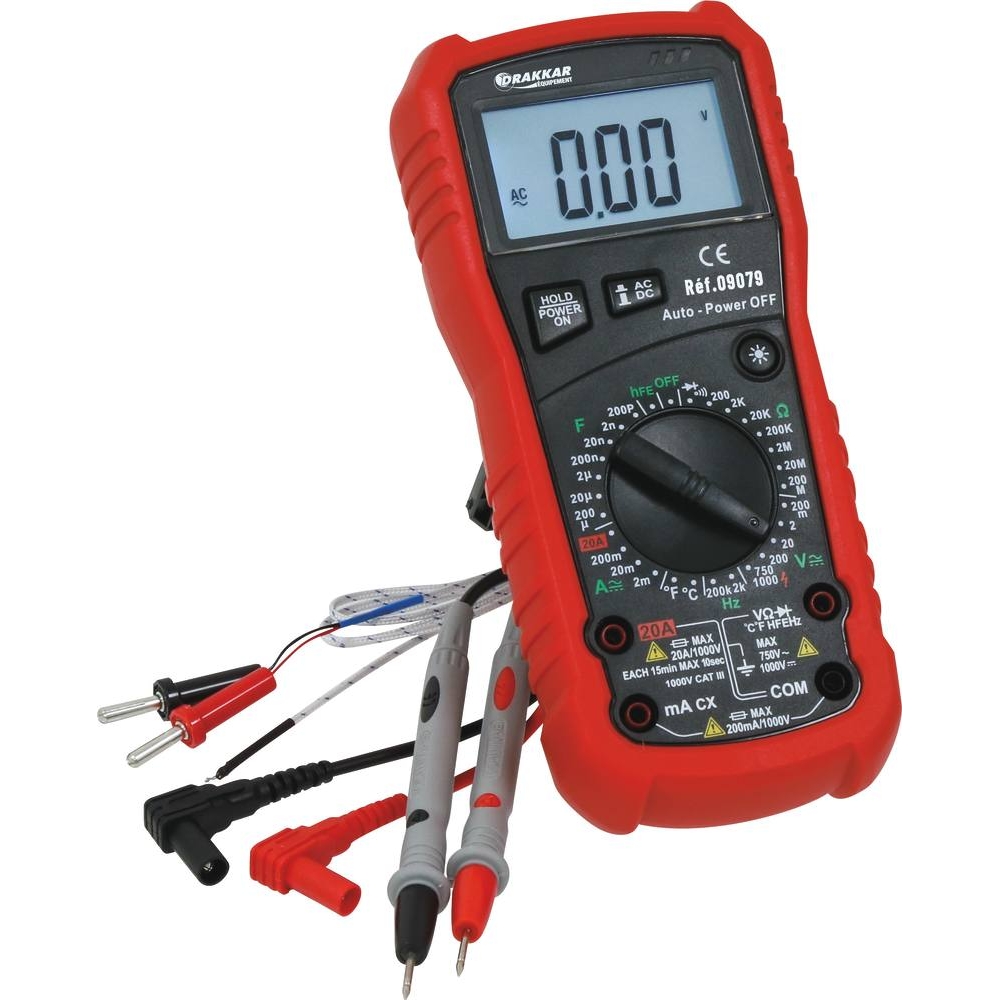

Le multimètre est livré avec une paire de câbles de sonde, une sonde de température et une pile 9 V. Il intègre des fonctions de test de continuité, test de diode avec signal sonore, test de transistor hFE, mémorisation des données et extinction automatique pour économiser la batterie.
