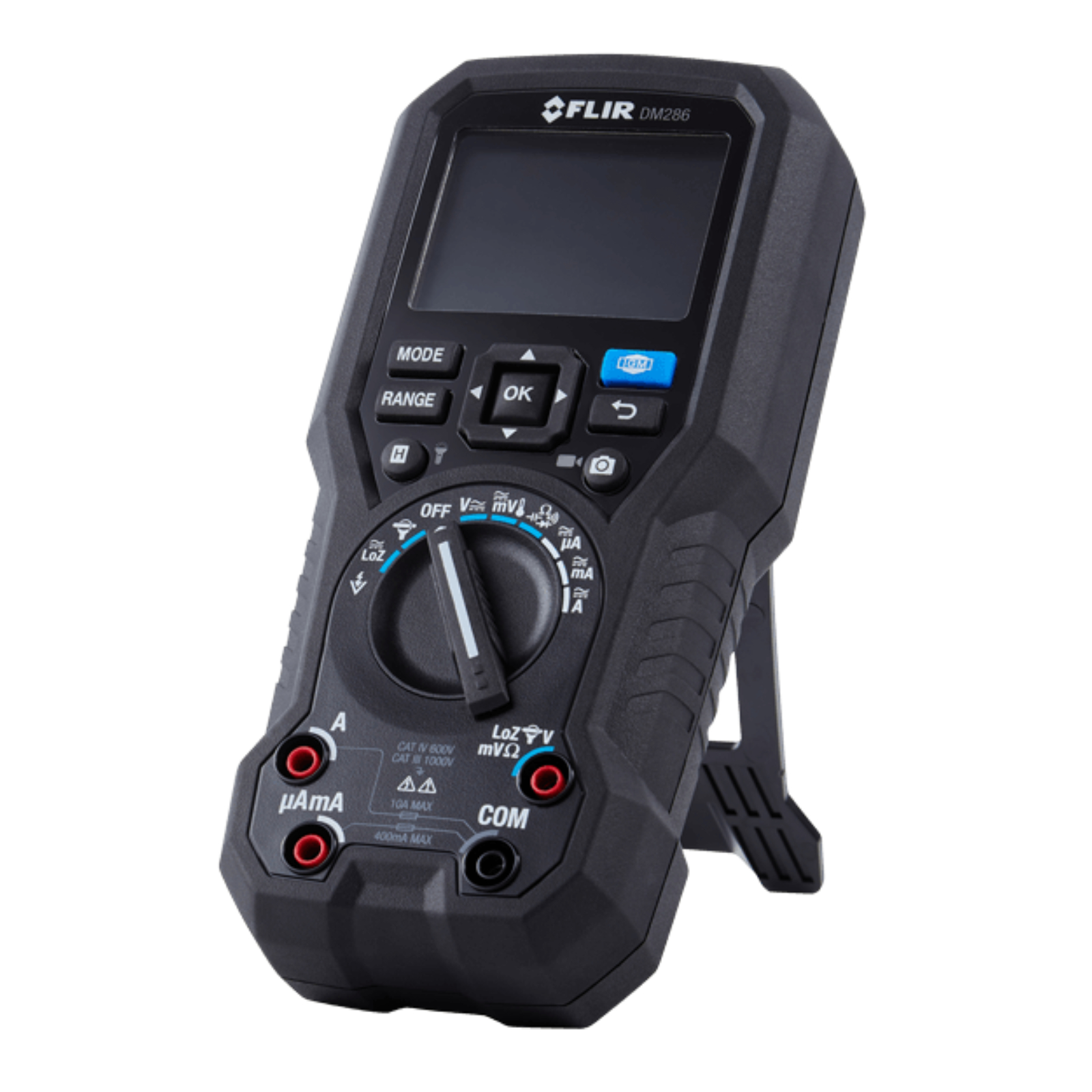

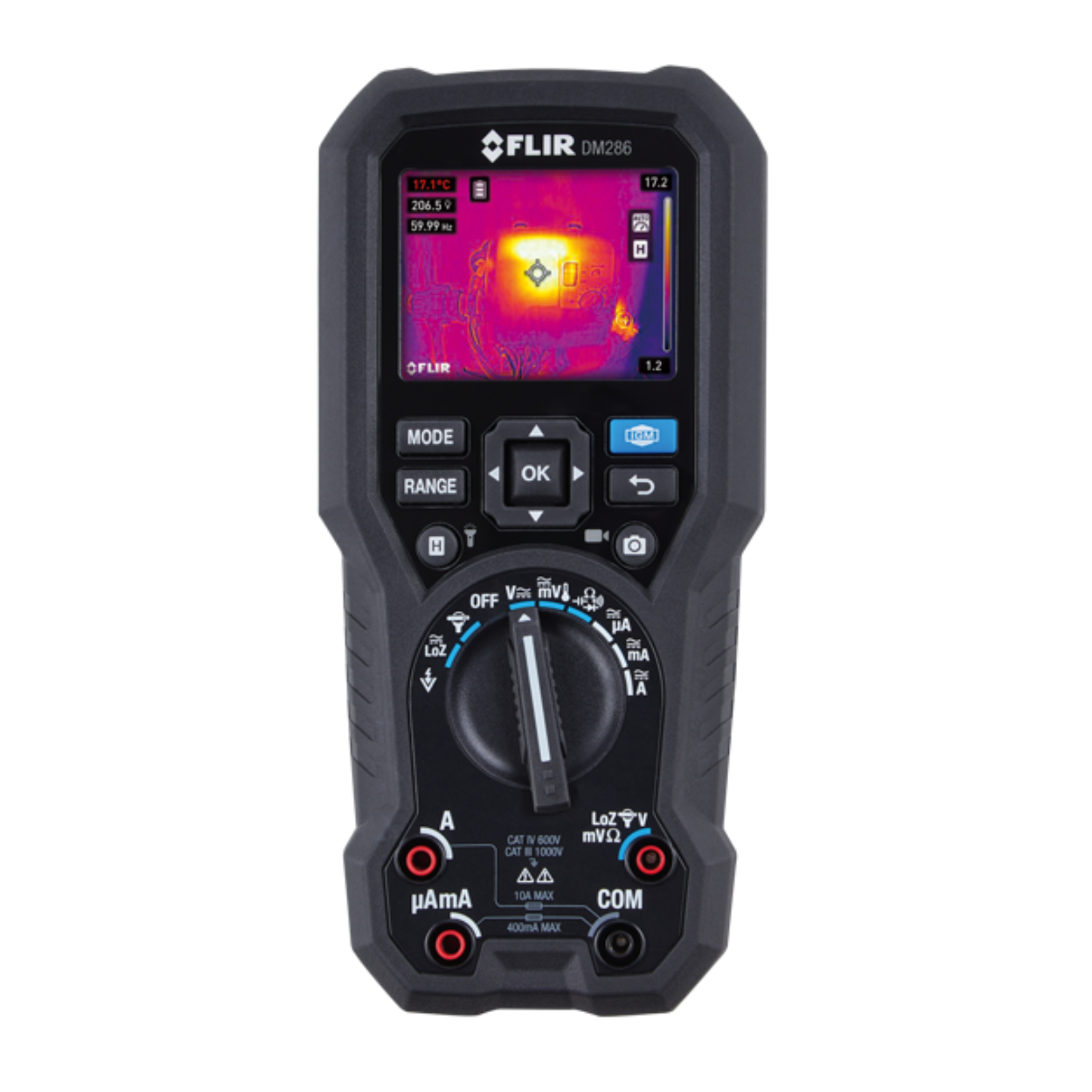

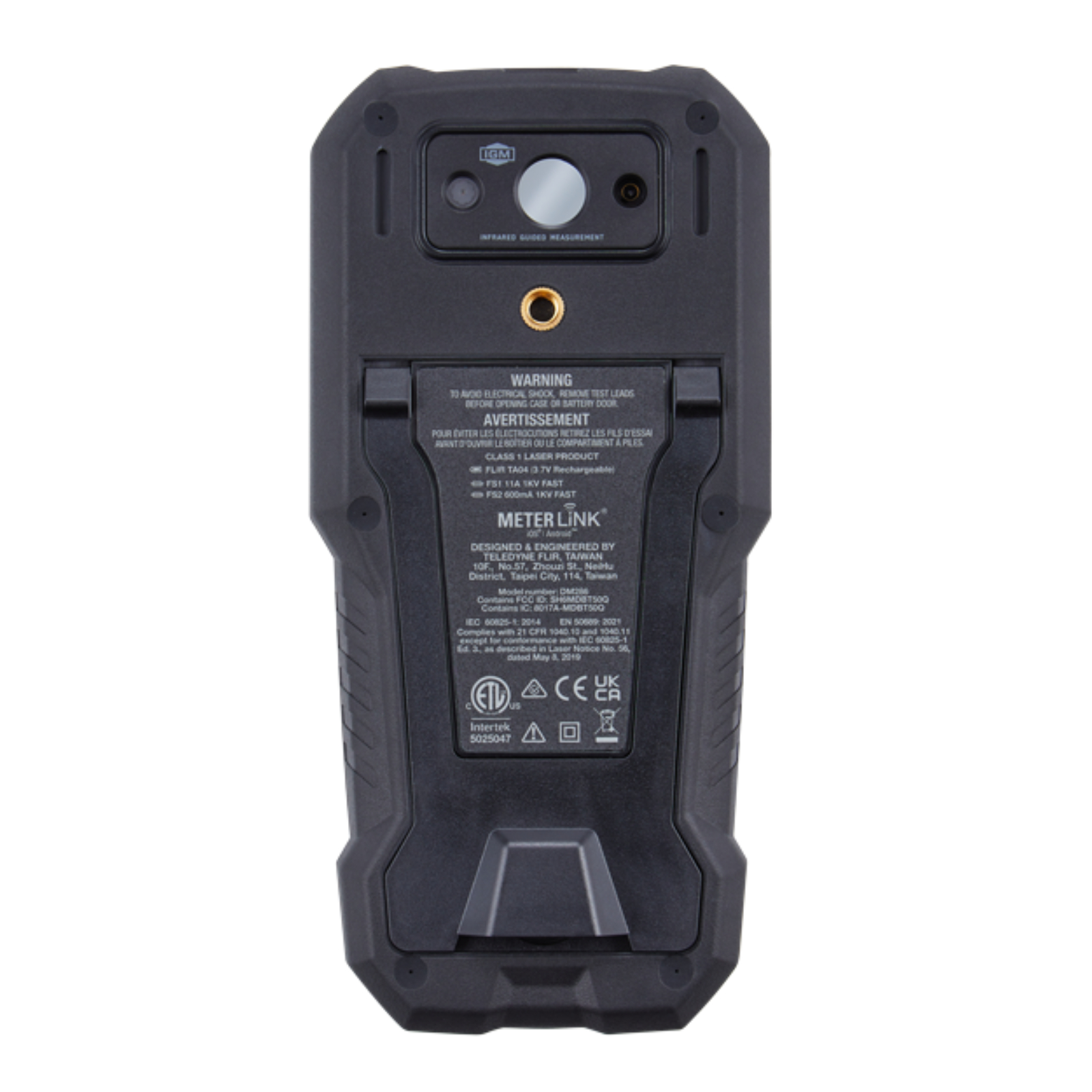

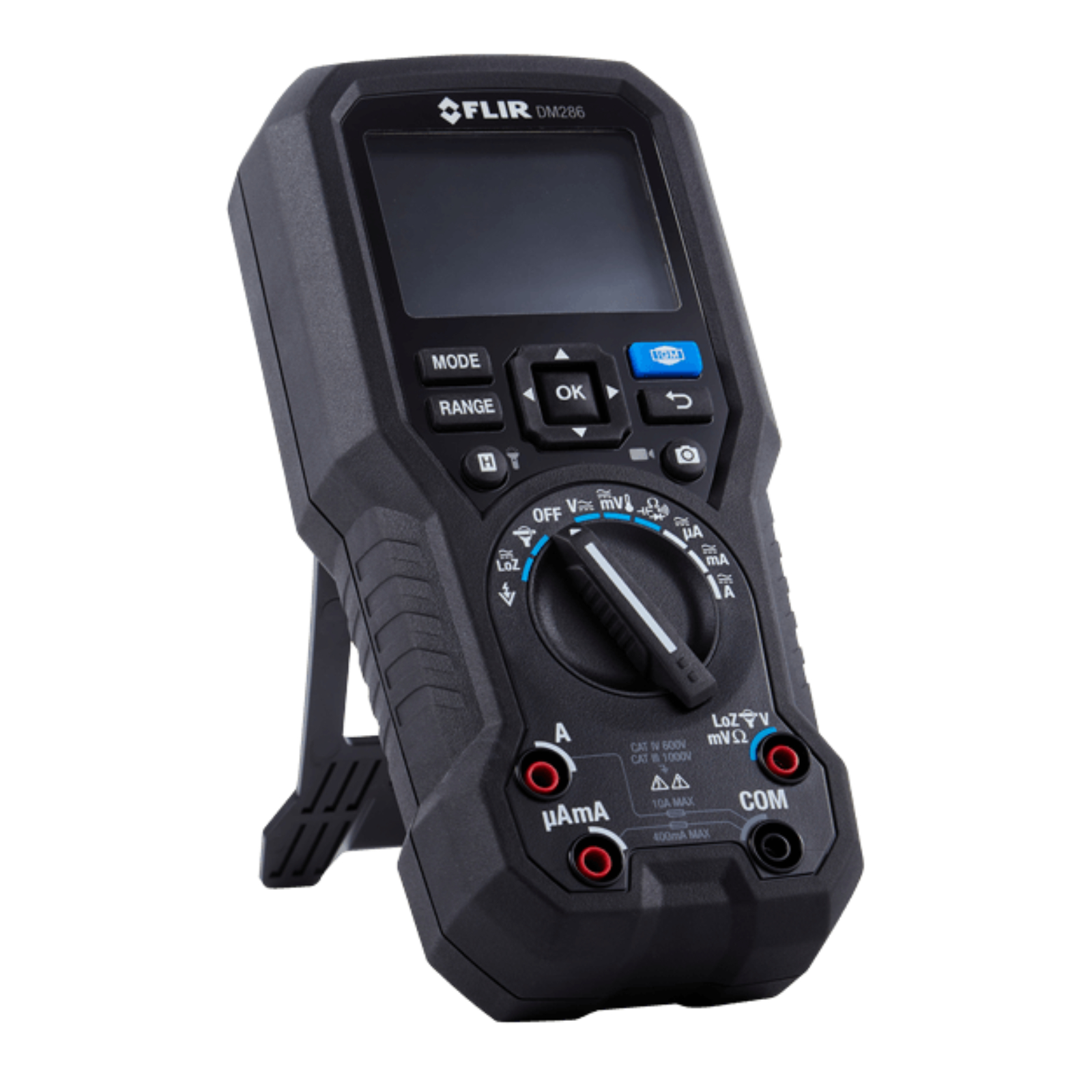

Multimètre DM286 FLIR - 70807
Référence : M03770807
Découvrez Multimètre DM286 FLIR - 70807 disponible à l'achat
- Caméra thermique 160 × 120 pixels pour détection rapide
- Mesures précises de tension et courant jusqu’à 1000 V et 10 A
- Enregistrement jusqu’à 30 000 images et vidéos thermiques
- Connectivité Bluetooth pour transfert et analyse en temps réel
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents
Le multimètre thermique industriel FLIR DM286 est un appareil combinant les fonctions avancées d’un multimètre numérique True RMS avec une caméra thermique intégrée pour faciliter les diagnostics électriques en toute sécurité.
Destiné aux électriciens, techniciens de maintenance et professionnels de l’industrie, il permet de détecter rapidement les anomalies électriques sans contact direct grâce aux technologies exclusives FLIR IGM (Infrared Guided Measurement) et MSX (Multi-Spectral Dynamic Imaging).
Sa caméra thermique offre une résolution de 160 × 120 pixels (19 200 pixels) avec un champ de vision de 57° × 44° et une sensibilité thermique de 150 mK, permettant de mettre en évidence les points chauds susceptibles d’indiquer une surcharge, un mauvais serrage ou un défaut électrique.
Le DM286 intègre un détecteur d’imagerie thermique Microbolomètre FLIR Lepton®, avec une fréquence de capture de 9 Hz et plusieurs palettes de couleurs disponibles, dont fer, arc-en-ciel, arctique, blanc chaud et noir chaud.
Un pointeur laser de classe I (rouge) facilite le ciblage précis des zones à inspecter.
Une fois la zone à risque identifiée, le multimètre réalise des mesures précises de tension jusqu’à 1000 V AC/DC, courant jusqu’à 10 A AC/DC, résistance, continuité, fréquence, capacité et test de diode.
Il dispose également d’un testeur de tension sans contact (NCV) intégré pour une détection rapide et sécurisée.
Le multimètre propose des modes de mesure avancés comme le mode VFD (filtre passe-bas), mode Low-Z (faible impédance), mode Relatif, ainsi que des mémoires MIN, MAX, MOY et un mode Crête.
Le DM286 peut enregistrer jusqu’à 30 000 images thermiques ainsi que 100 fichiers journaux de données, avec une capacité de stockage interne eMMC de 4 Go.
Il est capable de capturer des vidéos thermiques et visuelles pour documenter les inspections, avec une durée maximale d’enregistrement vidéo de 50 minutes.
Grâce à sa connectivité Bluetooth Low Energy (BLE) et au protocole METERLiNK, les mesures sont transférées en temps réel vers un smartphone ou une tablette via l’application FLIR METERLiNK, facilitant l’analyse, le suivi des interventions et le partage des rapports.
L’appareil est équipé d’un écran TFT numérique de 7,1 cm (2,8 pouces) avec 6000 points d’affichage, offrant une interface claire et intuitive.
Il comprend un système de menu complet permettant la personnalisation des paramètres tels que l’émissivité, la température réfléchie, la température atmosphérique, la luminosité de l’écran, le Bluetooth, le taux d’échantillonnage de l’enregistreur de données, ainsi que la configuration de la date, de l’heure et de la langue.
Le multimètre fonctionne avec deux batteries lithium-polymère rechargeables TA04 (3,7 V, 3050 mAh), offrant une autonomie d’environ 6,5 heures en mode IGM avec luminosité moyenne et environ 10 heures en mode multimètre.
Il dispose d’un arrêt automatique configurable pour le multimètre (OFF, 2, 5 ou 10 minutes) et pour la lampe de travail (OFF, 5, 15 ou 30 minutes).
Le DM286 est robuste et conforme aux normes de sécurité CEI 61010-1 CAT IV-600 V, CAT III-1000 V, avec un indice de protection IP40 et une résistance aux chutes jusqu’à 2 mètres.
Il pèse environ 569 g sans batterie et mesure 20 cm × 9,6 cm × 5,6 cm.
Le multimètre est livré avec un jeu complet d’accessoires comprenant un jeu de fils de test CAT IV 600 V, un jeu de pinces crocodile CAT IV 600 V, un thermocouple de type K (-30 °C à 260 °C), un câble micro-USB, une sacoche de transport souple, un guide de démarrage rapide et une carte de garantie.
Ses principales applications incluent l’identification des points chauds dans les composants électriques, le diagnostic des problèmes électriques intermittents, l’enregistrement des données et le suivi des changements dans les systèmes électriques.
Le FLIR DM286 constitue ainsi une solution complète, précise et polyvalente pour la maintenance électrique, le diagnostic industriel, les inspections préventives et la recherche de défauts sur les installations électriques.
Sa caméra thermique intègre un microbolomètre FLIR Lepton® avec une résolution de 160 × 120 pixels (19 200 pixels), un champ de vision de 57° × 44°, une sensibilité thermique de 150 mK et une fréquence de capture de 9 Hz. Plusieurs palettes de couleurs sont disponibles : fer, arc-en-ciel, arctique, blanc chaud et noir chaud. Un pointeur laser rouge de classe I facilite le ciblage précis des zones à inspecter. La plage de mesure thermique IR s’étend de -5 °C à 300 °C avec une précision de ±3 °C ou ±3 % au-dessus de 25 °C, et ±5 °C entre -10 °C et 25 °C. L’émissivité est réglable de 0,10 à 1,00 avec des préréglages ou une définition manuelle.
Le multimètre réalise des mesures électriques précises avec des plages jusqu’à 1000 V AC/DC (précision ±(1,0 % + 3 digits) pour la tension AC et ±(0,09 % + 3 digits) pour la tension DC) et jusqu’à 10 A AC/DC. Il mesure également la résistance (jusqu’à 60 MΩ), la continuité, la fréquence (jusqu’à 100 kHz), la capacité (jusqu’à 10 mF), et effectue des tests de diode jusqu’à 1500 V. Il intègre un testeur de tension sans contact (NCV) pour une détection rapide et sécurisée. Le mode VFD (filtre passe-bas), mode Low-Z (faible impédance), mode relatif, ainsi que les mémoires MIN, MAX, MOY et Crête sont disponibles pour des mesures avancées.
L’appareil dispose d’un écran TFT de 7,1 cm (2,8 pouces) avec 6000 points d’affichage, offrant une interface claire et une luminosité réglable (haut, moyen, bas). L’imagerie visuelle est assurée par une caméra numérique 2 MP (1600 × 1200 pixels) avec mise au point fixe et champ de vision de 71° × 56°. La lampe de travail à LED intégrée améliore la visibilité lors des inspections.
Le FLIR DM286 enregistre jusqu’à 30 000 images thermiques, 100 fichiers journaux de données, et peut capturer des vidéos thermiques et visuelles d’une durée maximale de 50 minutes. Les données sont stockées sur une mémoire eMMC de 4 Go avec un intervalle d’enregistrement configurable de 1 à 99 secondes. La connectivité Bluetooth Low Energy (BLE) avec protocole METERLiNK permet le transfert en temps réel des mesures vers un smartphone ou une tablette via l’application FLIR METERLiNK pour faciliter l’analyse et le partage des rapports.
L’alimentation est assurée par deux batteries lithium-polymère rechargeables FLIR TA04 (3,7 V, 3050 mAh), offrant une autonomie d’environ 6,5 heures en mode IGM et 10 heures en mode multimètre. La mise hors tension automatique est configurable pour le multimètre (OFF, 2, 5 ou 10 minutes) et la lampe de travail (OFF, 5, 15 ou 30 minutes).
Robuste, le DM286 est conforme aux normes CEI 61010-1 CAT IV-600 V et CAT III-1000 V, avec un indice de protection IP40 et une résistance aux chutes jusqu’à 2 mètres. Il pèse environ 569 g sans batterie et mesure 20 cm × 9,6 cm × 5,6 cm.
Le multimètre est livré avec un ensemble complet d’accessoires comprenant un jeu de fils de test CAT IV 600 V, un jeu de pinces crocodile CAT IV 600 V, un thermocouple de type K (-30 °C à 260 °C), un câble micro-USB, une sacoche de transport souple, un guide de démarrage rapide et une carte de garantie.
Ses principales applications sont l’identification des points chauds dans les composants électriques, le diagnostic des problèmes électriques intermittents, l’enregistrement des données et le suivi des évolutions dans les systèmes électriques. Le FLIR DM286 constitue une solution précise, polyvalente et sécurisée pour la maintenance électrique, le diagnostic industriel, les inspections préventives et la recherche de défauts sur les installations électriques.
- type : multimètre numérique thermique trms
- marque : flir
- modèle : dm286
- caméra thermique intégrée : oui
- résolution thermique : 160 × 120 pixels (19 200 pixels)
- technologies : flir igm (infrared guided measurement), flir msx (multi-spectral dynamic imaging)
- affichage : 6 000 points
- tension ac : jusqu'à 1 000 v trms
- précision tension ac : ±(1,0 % + 3 digits)
- tension dc : jusqu'à 1 000 v
- précision tension dc : ±(0,09 % + 3 digits)
- courant ac : jusqu'à 10 a trms
- précision courant ac : ±(1,5 % + 3 digits)
- courant dc : jusqu'à 10 a
- précision courant dc : ±(1,0 % + 3 digits)
- mesures complémentaires : résistance, continuité, fréquence, capacité, test de diode (selon configuration du multimètre)
- mémoire : jusqu'à 30 000 images, 100 fichiers journaux, enregistrement de vidéos thermiques et visuelles
- connectivité : bluetooth low energy (ble)
- enregistrement et stockage des données : intervalle configurable de 1 à 99 secondes, mesures par jeu de mémoire 40 000, dispositif de stockage eMMC 4 Go, format de fichier d’images données radiométriques
- imagerie thermique : microbolomètre flir lepton®, champ de vision 57° × 44°, sensibilité thermique 150 mK, fréquence de capture 9 Hz, palettes de couleurs iron, rainbow, arctic, white hot, black hot
- pointeur laser : classe i (rouge), alimentation ≤ 0,39 mW, longueur d’onde 640 nm à 660 nm
- plage de mesure thermique ir : -5 °C à 300 °C
- précision température ir : ±3 °C ou ±3 % de la mesure (pour températures > 25 °C), ±5 °C pour températures de -10 °C à 25 °C
- réglage de l’émissivité : 0,10 à 1,00 (valeur par défaut 0,95), sélection parmi quatre préréglages ou définition manuelle
- analyse et ciblage : analyse continue, ciblage des réticules et du pointeur laser
- imagerie visuelle : résolution 2 MP (1 600 × 1 200 pixels), mise au point fixe, champ de vision 71° × 56°
- écran : 7,1 cm (71,12 mm), luminosité en surface 362 cd/m², luminosité écran réglable haut/moyen/bas
- mesure électrique : valeurs affichées 6 000, tension efficace 1 000 V CA ±(1,0 % + 3), 1 000 V CC ±(0,09 % + 3), courant efficace 10,00 A CA ±(1,5 % + 3), 10,00 A CC ±(1,0 % + 3)
- testeur de tension sans contact (ncV) : oui
- fréquencemètre : 100,00 kHz ±(0,1 % + 5)
- résistance : 6,000 MΩ ±(0,9 % + 5), 60,00 MΩ ±(3,0 % + 5)
- seuil de vérification continuité : 10 Ω à 100 Ω
- test de diodes : 1 500 V ± 0,9 %
- capacitance : 10,00 mF (±4,0 %)
- température thermocouple type K : multimètre numérique -40 à 400 °C ±(1,0 % + 3 °C), igm ±(1,0 % + 5 °C)
- catégorie : cat iv-600 v, cat iii-1 000 v
- indice ip : ip40
- résistance aux chutes : 2 m
- alimentation : batterie lithium-polymère rechargeable flir ta04 (3,7 v, 3 050 mAh)
- autonomie batterie : environ 6,5 heures en mode igm, environ 10 heures en mode multimètre
- mise hors tension automatique : multimètre réglable sur arrêt, 2, 5 ou 10 minutes ; lampe de travail réglable sur arrêt, 5, 15 ou 30 minutes
- poids : 569 g sans batterie (environ)
- dimensions (longueur × largeur × hauteur) : 20 cm × 9,6 cm × 5,6 cm
- référence fournisseur : 70807
Le multimètre intègre un détecteur de tension sans contact (NCV) activable automatiquement en position dédiée, permettant de détecter la présence de tension sans contact direct.
L’imageur thermique intégré (IGM) s’active via un bouton spécifique et permet de réaliser des inspections thermiques sans contact. Le ciblage des zones à mesurer est facilité par un pointeur laser. L’appareil affiche en temps réel l’image thermique et la température mesurée, avec la possibilité de capturer des images ou des vidéos radiométriques, stockées dans la mémoire interne.
Le multimètre dispose d’un menu système accessible via le bouton OK et un pavé de navigation, permettant de configurer les paramètres de mesure (émissivité, température réfléchie, température atmosphérique), d’ajuster les options d’enregistrement (par exemple enregistrer une image numérique en même temps que l’image thermique), de personnaliser la luminosité de l’écran, la langue, la date et l’heure, la connectivité Bluetooth, ainsi que l’arrêt automatique du multimètre et de la lampe de travail.
L’enregistreur de données peut être activé pour stocker jusqu’à 40 000 relevés avec un intervalle de capture configurable entre 1 et 99 secondes. Les données peuvent être transférées en temps réel vers un smartphone ou une tablette via Bluetooth et l’application FLIR METERLiNK.
En cas de mesure non conforme, le multimètre affiche une alerte « hors plage » (OL). L’appareil propose également des modes avancés comme le mode VFD (filtre passe-bas), mode Low-Z (faible impédance), mode Relatif, ainsi que des mémoires MIN, MAX, MOY et Crête pour analyser les mesures.
L’éclairage intégré peut être activé ou désactivé via un bouton dédié, avec un arrêt automatique configurable.
L’usage s’effectue dans des conditions environnementales spécifiques (température ambiante de fonctionnement entre -10 °C et 50 °C avec humidité limitée), et l’appareil doit être alimenté par ses batteries lithium-polymère rechargeables, avec une autonomie d’environ 6,5 heures en mode imageur thermique et 10 heures en mode multimètre.
Ainsi, l’utilisateur procède à l’inspection thermique des installations électriques pour détecter des anomalies sans contact, puis réalise des mesures électriques précises sur les points identifiés, tout en pouvant enregistrer et transférer les données pour analyse et suivi.
METRICA SPA
VIA GRANDI 18SAN DONATO MILANESE
20097 - MILANO
ITALIE
info@metrica.it
Questions produits
À quoi sert la caméra thermique intégrée sur le multimètre FLIR DM286 ?
La caméra thermique 160 × 120 pixels permet de détecter rapidement les points chauds sur les composants électriques sans contact direct. Elle facilite l’identification des anomalies comme les surcharges, mauvais serrages ou défauts électriques avant de réaliser des mesures précises.
Quelles mesures électriques ce multimètre peut-il effectuer et avec quelle précision ?
Le DM286 mesure la tension (jusqu’à 1000 V AC/DC), le courant (jusqu’à 10 A AC/DC), la résistance, la continuité, la fréquence, la capacité, le test de diode et la température via un thermocouple de type K. La précision varie selon la grandeur, par exemple ±(1,0 % + 3 digits) pour la tension AC.
Comment sont stockées et transférées les données de mesure et d’imagerie ?
Le multimètre peut enregistrer jusqu’à 30 000 images thermiques et 100 fichiers journaux, ainsi que des vidéos thermiques et visuelles. La connectivité Bluetooth Low Energy permet de transférer en temps réel les données vers un smartphone ou une tablette via l’application FLIR METERLiNK.
Quelles sont les conditions d’utilisation et les limites de sécurité à respecter ?
Le DM286 est conçu pour des mesures jusqu’à 1000 V et 10 A. Il ne faut pas mesurer un courant de 10 A plus de 10 secondes consécutives et respecter un intervalle de 15 minutes entre ces mesures. Il est impératif de vérifier l’état des cordons de test et ne pas les utiliser s’ils sont endommagés. La catégorie de sécurité est CAT IV-600 V et CAT III-1000 V.
Quels accessoires sont fournis avec le multimètre FLIR DM286 ?
Le produit est livré avec deux batteries lithium-polymère rechargeables TA04, un jeu de fils de test CAT IV 600 V, un jeu de pinces crocodile CAT IV 600 V, un thermocouple de type K (-30 °C à 260 °C), un câble micro-USB, une sacoche souple, un guide de démarrage rapide et une carte de garantie.
