Multimètre numérique VIGOR - V4324
Découvrez Multimètre numérique VIGOR - V4324 disponible à l'achat
- Affichage LCD avec rétroéclairage pour une lecture facile
- Mesure précise de tensions jusqu’à 600 V et courants jusqu’à 10 A
- Protection par fusibles et étui en caoutchouc pour une sécurité accrue
Livraison offerte pour les professionnels !
à partir de 600 € TTC d’achat
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
-
Paiement sécurisé -
Des experts techniques -
Retour facile sous 14 jours*
Caractéristiques techniques
- nombre de batteries : 1
- désignation de la batterie : 9 V / 6LR61
Notice de montage
Description

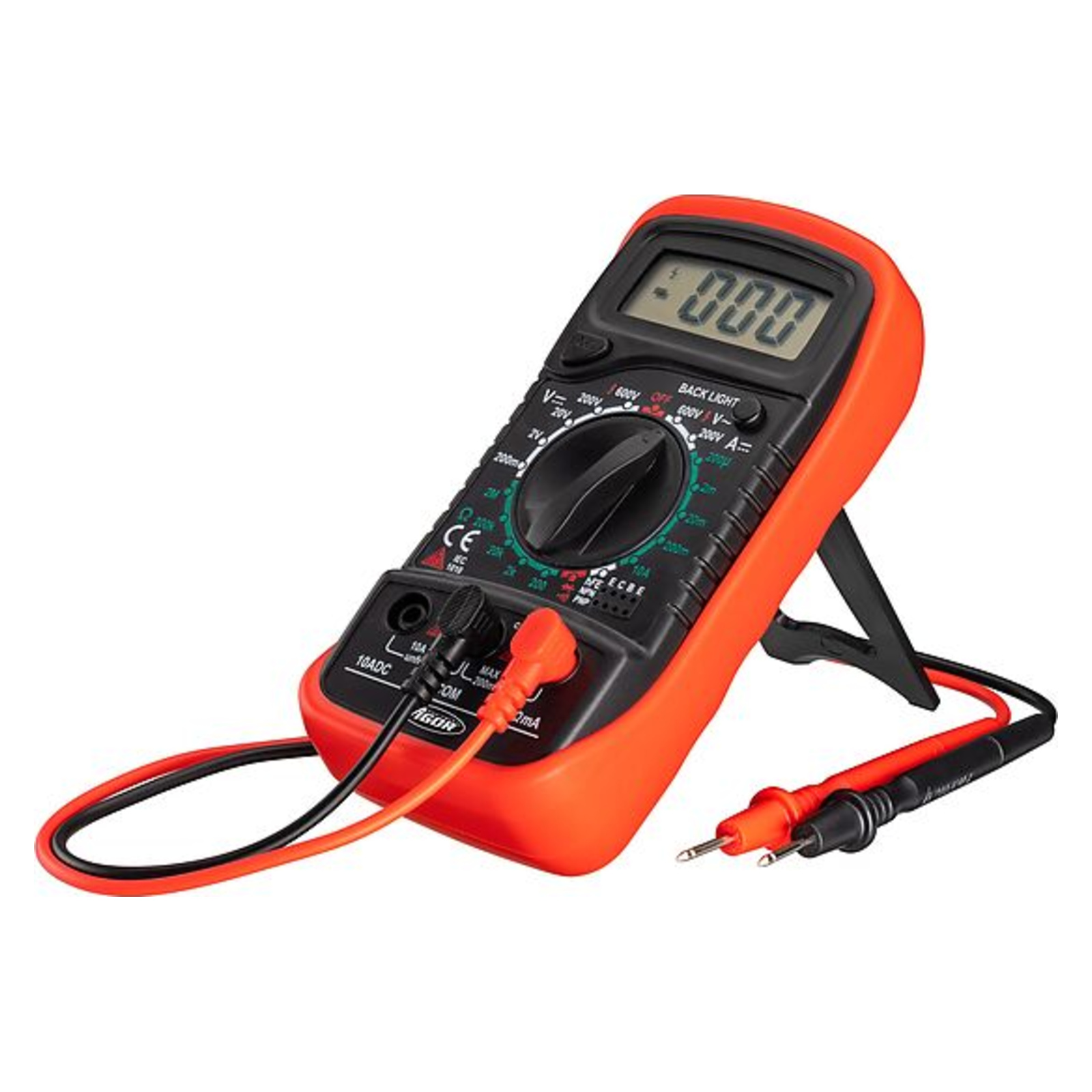

Le multimètre numérique VIGOR - V4324 est un appareil compact et maniable conçu pour la mesure précise de grandeurs électriques.

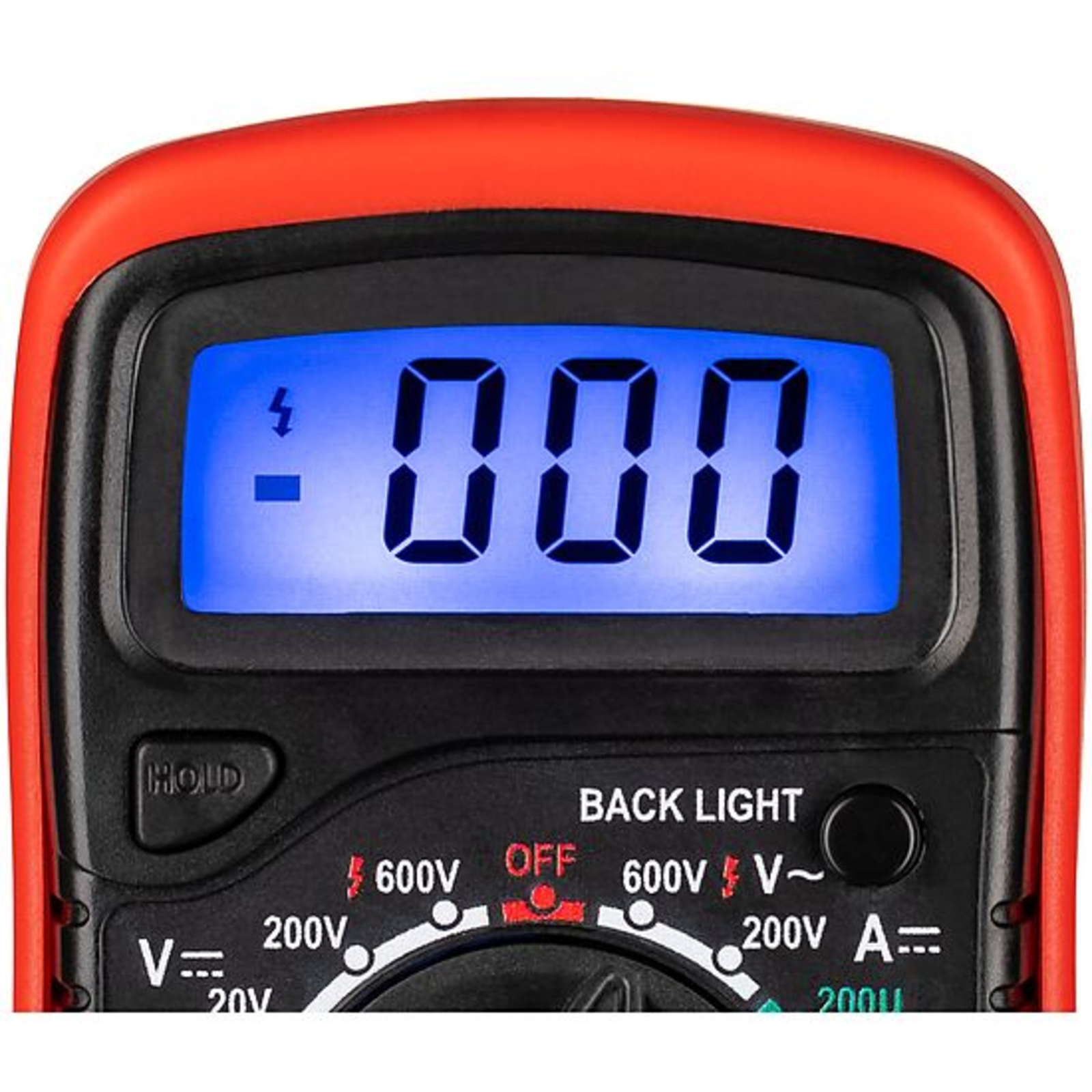

Il dispose d’un affichage LCD très contrasté sur une ligne, avec rétroéclairage activable pour une meilleure lisibilité.

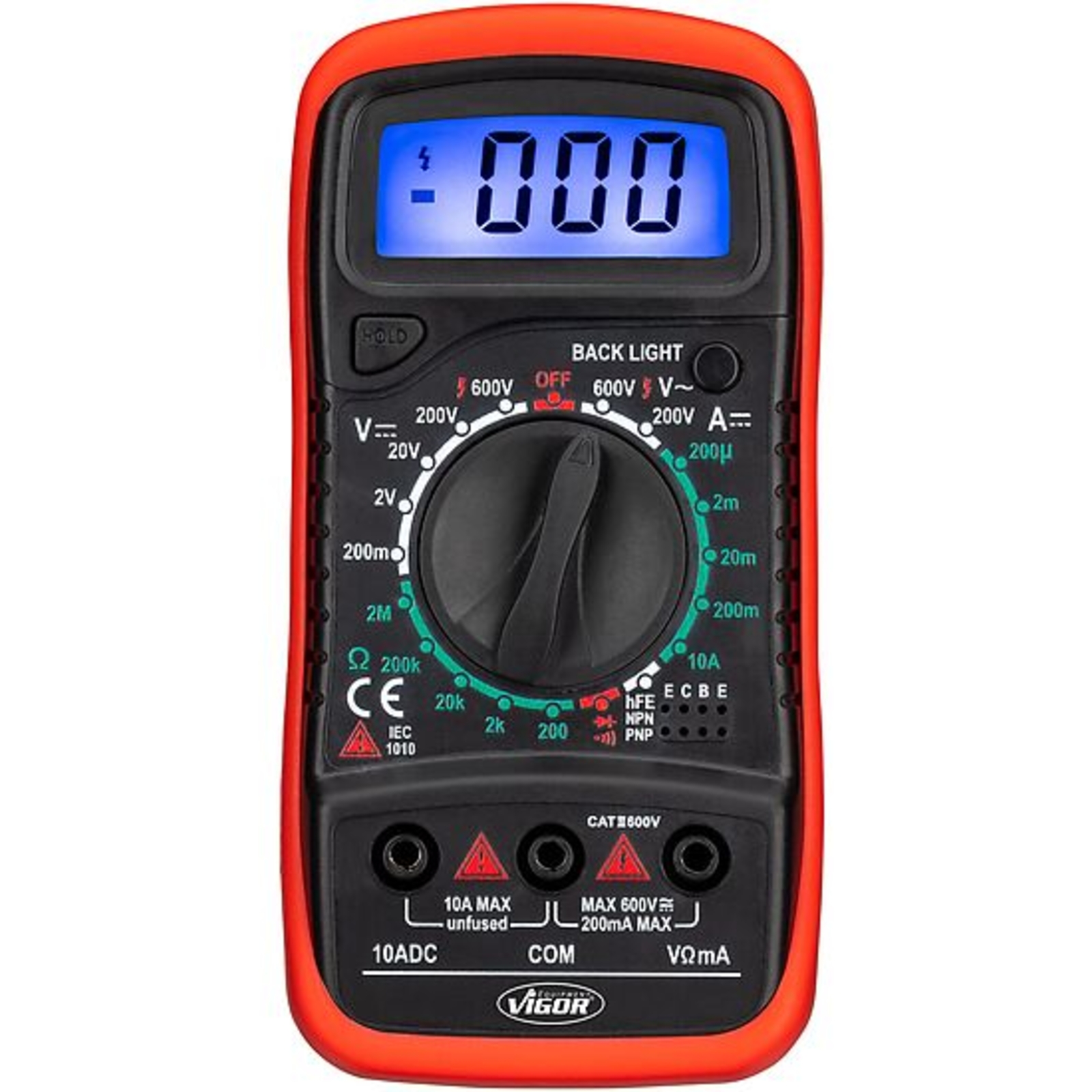

Le sélecteur rotatif propose 19 positions permettant de choisir facilement les fonctions et plages de mesure.
Un avertissement fiable est assuré par un affichage automatique en cas de dépassement de plage ou d’inversion de polarité, évitant ainsi les erreurs de mesure.

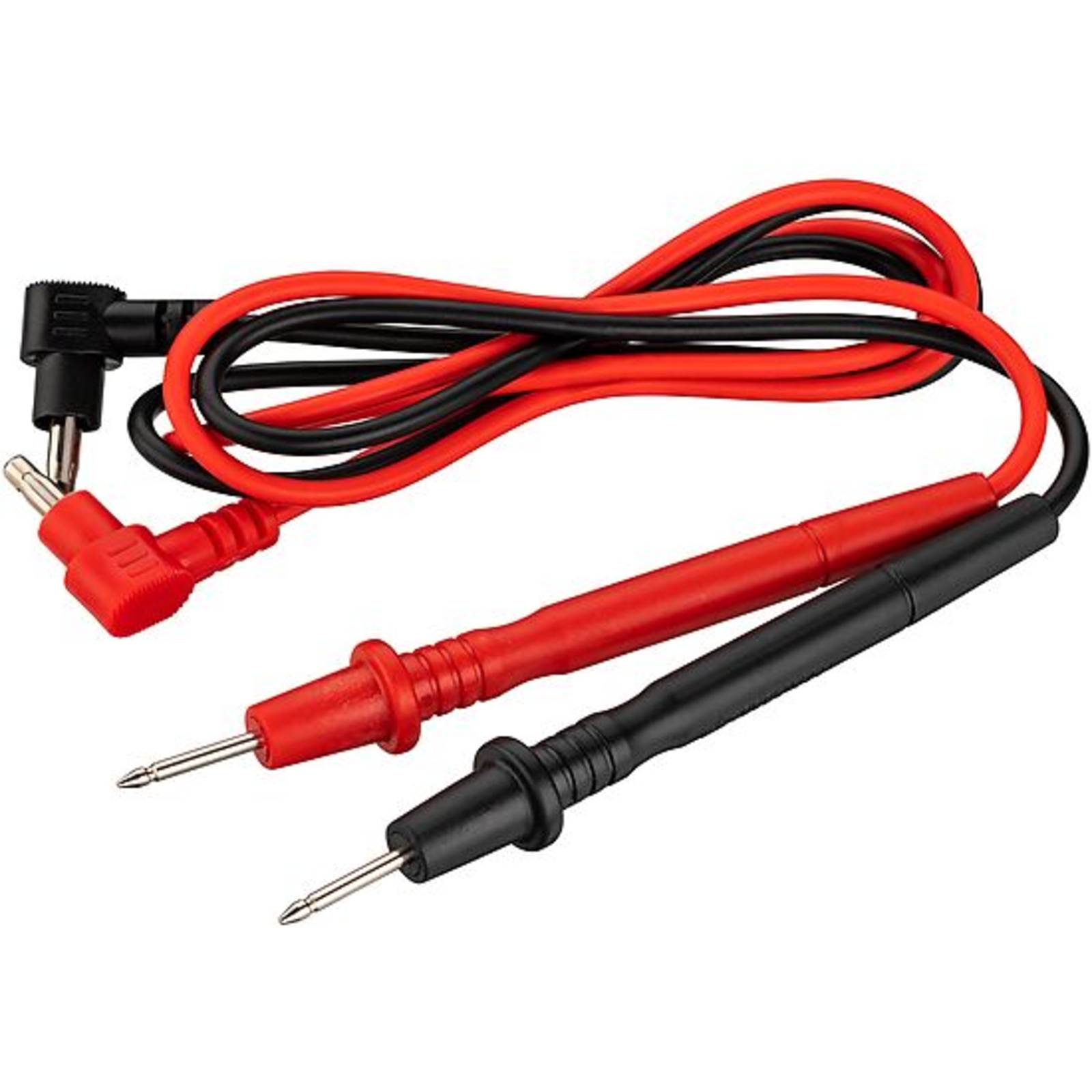

L’appareil est protégé par un étui en caoutchouc relevable et les câbles de mesure sont équipés d’une protection contre les contacts accidentels.
Ce multimètre permet de mesurer des tensions continues (CC) de 200 mV à 600 V et des tensions alternatives (CA) de 200 V à 600 V.
Il mesure également le courant continu de 200 mA à 10 A, ainsi que la résistance de 200 Ω à 2000 kΩ.
Il intègre un testeur de diodes avec signal acoustique et un contrôle de passage également avec signal sonore.
L’affichage maximal est de 1999 digits.
L’appareil fonctionne avec une batterie 9 V (type 6LR61) intégrée.
Il est protégé par deux fusibles : un de 250 mA / 250 V et un de 10 A / 250 V.
Les fonctions principales comprennent la mesure de tension continue et alternative, la mesure de courant continu et alternatif, la mesure de résistance, le contrôle des diodes, le contrôle de passage, ainsi que la fonction Data Hold qui permet de figer la valeur affichée.
Le multimètre est conforme aux normes européennes EN 61010-1 :2010, EN 61010-2-030 :2010, EN 61010-2-033 :2012, ainsi qu’aux directives CE relatives à la compatibilité électromagnétique 2014/30/UE et basse tension 2014/35/UE.
Ses dimensions sont de 138 × 69 × 31 mm pour un poids d’environ 170 g, ce qui le rend facile à manipuler et à transporter.
Il est conçu pour une utilisation en environnement sec, à une température de fonctionnement comprise entre 0 °C et +40 °C, avec un stockage possible entre -10 °C et +50 °C.
Pour une utilisation optimale, le multimètre doit être protégé de l’humidité, des projections d’eau et de la chaleur, et ne doit pas être utilisé dans des zones à atmosphère explosive.
Les pointes de mesure doivent être en bon état et l’appareil ne doit pas être utilisé si des dommages sont constatés.
Le remplacement de la batterie et des fusibles est accessible par le bas de l’appareil en dévissant deux vis.
Il est recommandé d’utiliser uniquement des pièces d’origine pour garantir la sécurité et la fiabilité du multimètre.
Cet outil est destiné à des utilisateurs qualifiés et doit être employé conformément aux instructions pour assurer un fonctionnement sûr et précis.
Guide d'utilisation
Commencez par connecter la sonde rouge à la prise « V.Ω.mA » et la sonde noire à la prise « COM ». Tournez ensuite le sélecteur rotatif sur la fonction et la plage de mesure souhaitées.
Pour mesurer une tension continue, sélectionnez la position VDC sur le sélecteur. Si la valeur de la tension est inconnue, commencez par le plus grand domaine de mesure puis réduisez-le jusqu’à obtenir une résolution satisfaisante. Branchez les sondes aux points de mesure et lisez la valeur ainsi que la polarité affichées.
Pour mesurer un courant continu, connectez la sonde rouge à la prise « V.Ω.mA » pour des courants jusqu’à 200 mA, ou à la prise « 10 A » pour des courants jusqu’à 10 A. Positionnez le sélecteur sur ADC, ouvrez le circuit et insérez les sondes en série dans le circuit. Lisez la valeur du courant et la polarité sur l’écran.
Pour une mesure de tension alternative, placez le sélecteur sur VAC, connectez les sondes aux points à mesurer et lisez la valeur affichée.
Pour mesurer une résistance, placez le sélecteur sur la position « Ω », connectez les sondes aux deux extrémités de la résistance. Si la résistance est dans un circuit, coupez l’alimentation et déchargez les condensateurs avant la mesure. Lisez la valeur sur l’écran.
Pour tester une diode, placez le sélecteur sur la position diode. Connectez la sonde rouge à l’anode et la sonde noire à la cathode. La tension directe approximative de la diode sera affichée. Si les connexions sont inversées, l’affichage indique « OL ».
Pour le test de continuité avec signal sonore, placez le sélecteur sur la position correspondante (symbole de sonnerie). Connectez les sondes aux deux points du circuit à tester. Si le circuit est fermé, un signal sonore retentira.
En cas de dysfonctionnement ou de dommages constatés, ne pas utiliser le multimètre. Assurez-vous que les pointes de mesure ne sont pas endommagées et que l’isolation est intacte.
Le multimètre doit être utilisé dans un environnement sec, à une température comprise entre 0 °C et +40 °C. Il doit être protégé de l’humidité, des projections d’eau, de la chaleur et ne doit pas être utilisé dans des atmosphères explosives.
Pour remplacer la pile ou les fusibles, dévissez les deux vis situées sous l’appareil, retirez les éléments usagés et installez des pièces d’origine en respectant la polarité de la batterie.
Cette utilisation garantit des mesures fiables et sûres dans les conditions indiquées.
FAQ : Questions / Réponses :
Comment choisir le multimètre VIGOR - V4324 en fonction de ses plages de mesure ?
Ce multimètre propose 19 positions de sélection pour mesurer des tensions continues de 200 mV à 600 V, des tensions alternatives de 200 V à 600 V, des courants continus de 200 mA à 10 A, ainsi que des résistances de 200 Ω à 2 MΩ. Il convient donc de choisir la plage adaptée à la grandeur électrique à mesurer pour garantir la précision et éviter les surcharges.
Quelles sont les protections intégrées du multimètre VIGOR - V4324 ?
Le multimètre est protégé par deux fusibles (250 mA/600 V et 10 A/600 V) assurant la sécurité contre les surcharges. Il dispose aussi d’un étui en caoutchouc relevable et les câbles de mesure sont équipés d’une protection contre les contacts accidentels, ce qui limite les risques d’électrocution ou de dommages à l’appareil.
Ce multimètre est-il adapté à une utilisation en environnement humide ou explosif ?
Non, le multimètre doit être utilisé uniquement en environnement sec, à une température comprise entre 0 °C et +40 °C. Il doit être protégé de l’humidité, des projections d’eau, de la chaleur et ne doit pas être utilisé dans des zones à atmosphère explosive, conformément aux consignes de sécurité.
Comment se fait le remplacement de la batterie et des fusibles ?
Le remplacement s’effectue par le bas de l’appareil après avoir dévissé deux vis. Il est recommandé d’utiliser uniquement des pièces d’origine pour garantir la sécurité et la fiabilité de l’appareil. Avant toute intervention, les pointes de mesure doivent être déconnectées des circuits sous tension.
Quelles sont les fonctions supplémentaires proposées par ce multimètre ?
Outre la mesure de tension, courant et résistance, ce multimètre intègre un testeur de diodes avec signal acoustique et un contrôle de passage également avec signal sonore. Il dispose aussi d’une fonction Data Hold qui permet de figer la valeur affichée pour une lecture facilitée.
