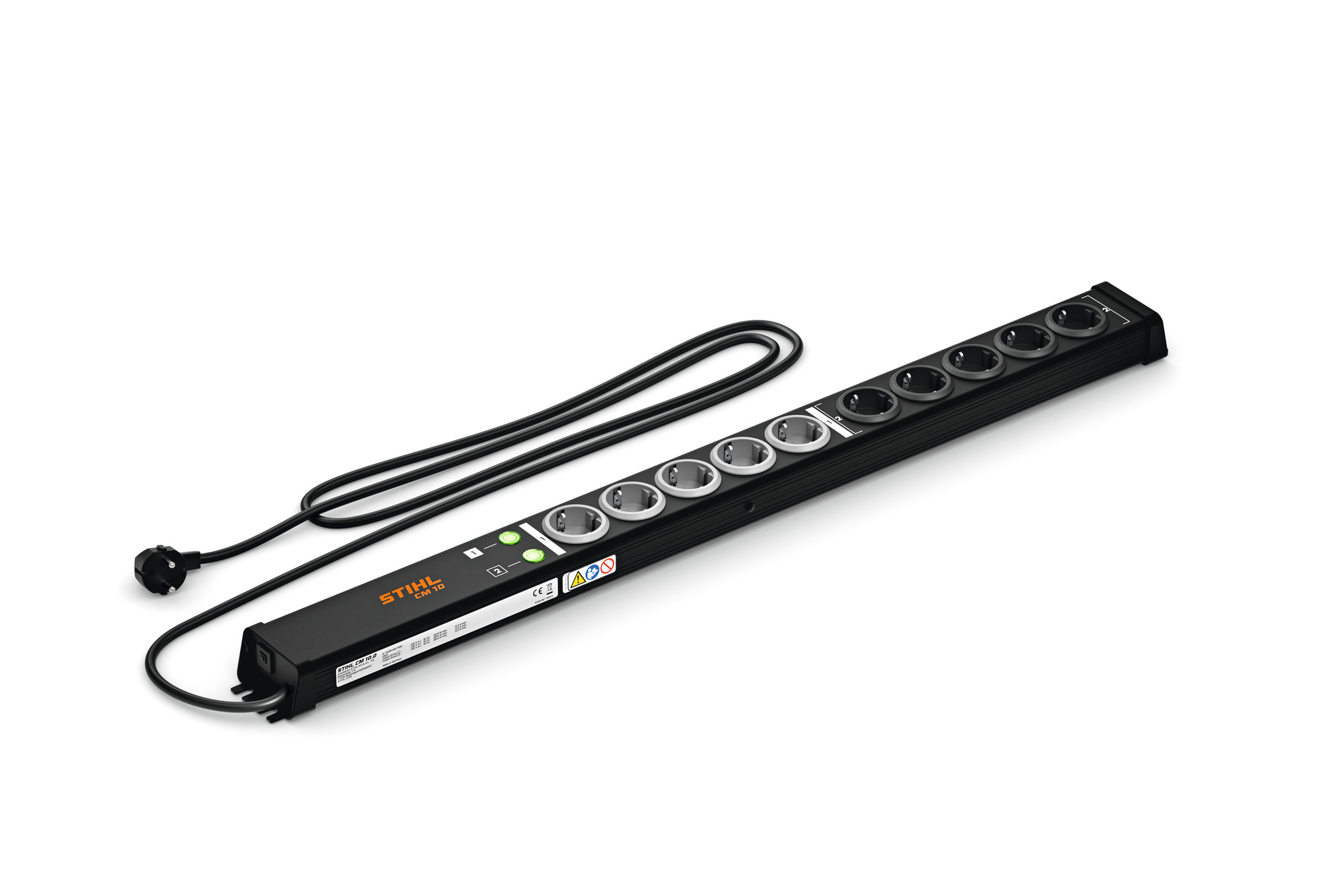

La multiprise de gestion de charge CM 10 STIHL est une solution professionnelle compacte et intelligente, spécialement conçue pour optimiser la recharge simultanée de batteries en atelier ou en déplacement.
Ce système permet de connecter jusqu’à 10 chargeurs sur un seul fusible, assurant ainsi une gestion efficace et fiable de la charge pour un maximum de 40 batteries STIHL AP 300 S ou AP 500 S en 12 heures, notamment avec les chargeurs AL 301-4.
La multiprise est équipée d’un système de charge à deux niveaux, divisant les 10 chargeurs en deux groupes de 5. Elle charge prioritairement la première série avant de passer automatiquement à la deuxième, ce qui permet une utilisation optimale de l’électricité disponible sans surcharge.
Ses caractéristiques techniques principales sont :
- Tension nominale de 230 V
- Intensité nominale de 12,5 A
- Puissance maximale absorbée de 2875 W par groupe
- Fréquence de 50 Hz
- Poids léger de 1,5 kg
- Dimensions compactes : hauteur 866 mm, largeur 74 mm, profondeur 48 mm

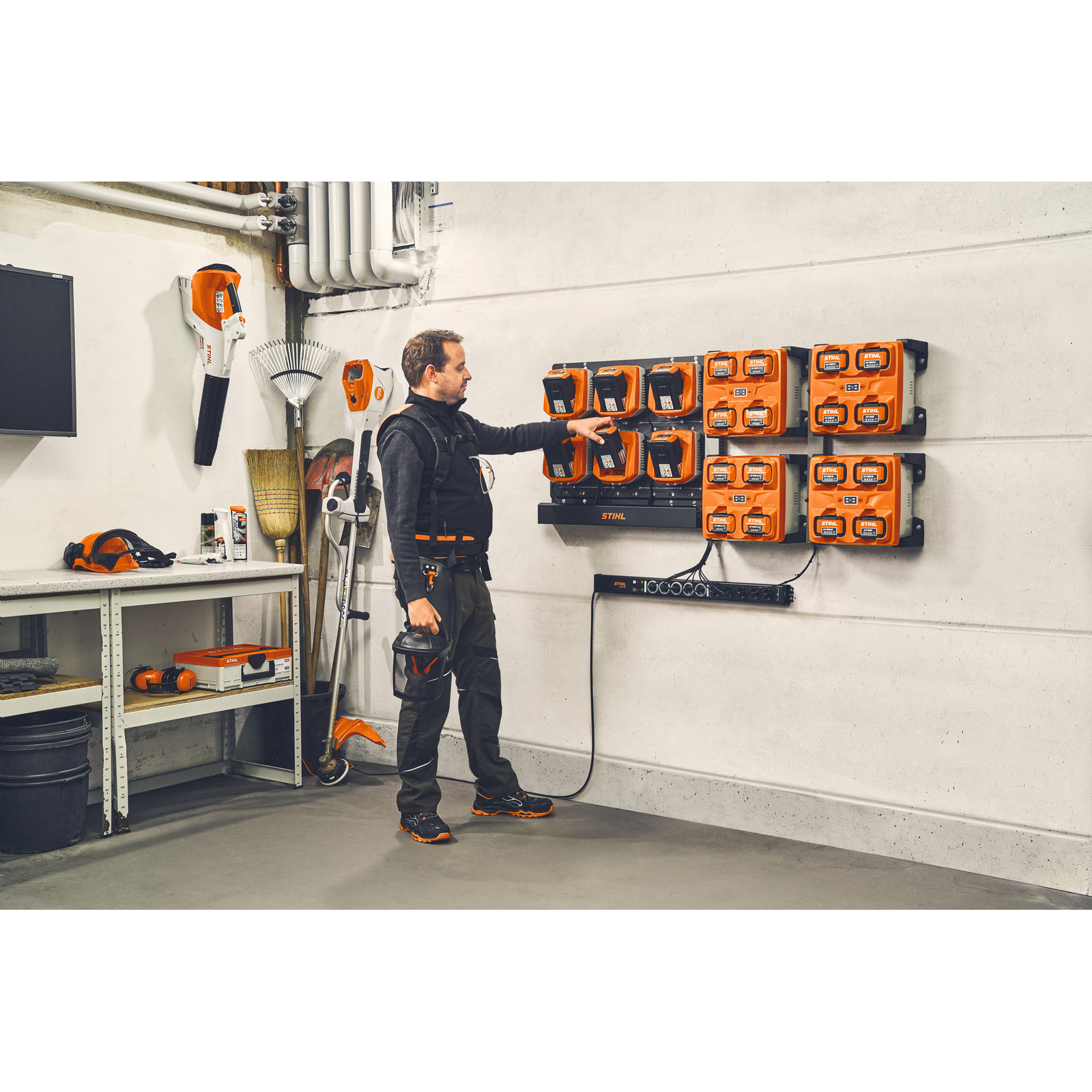

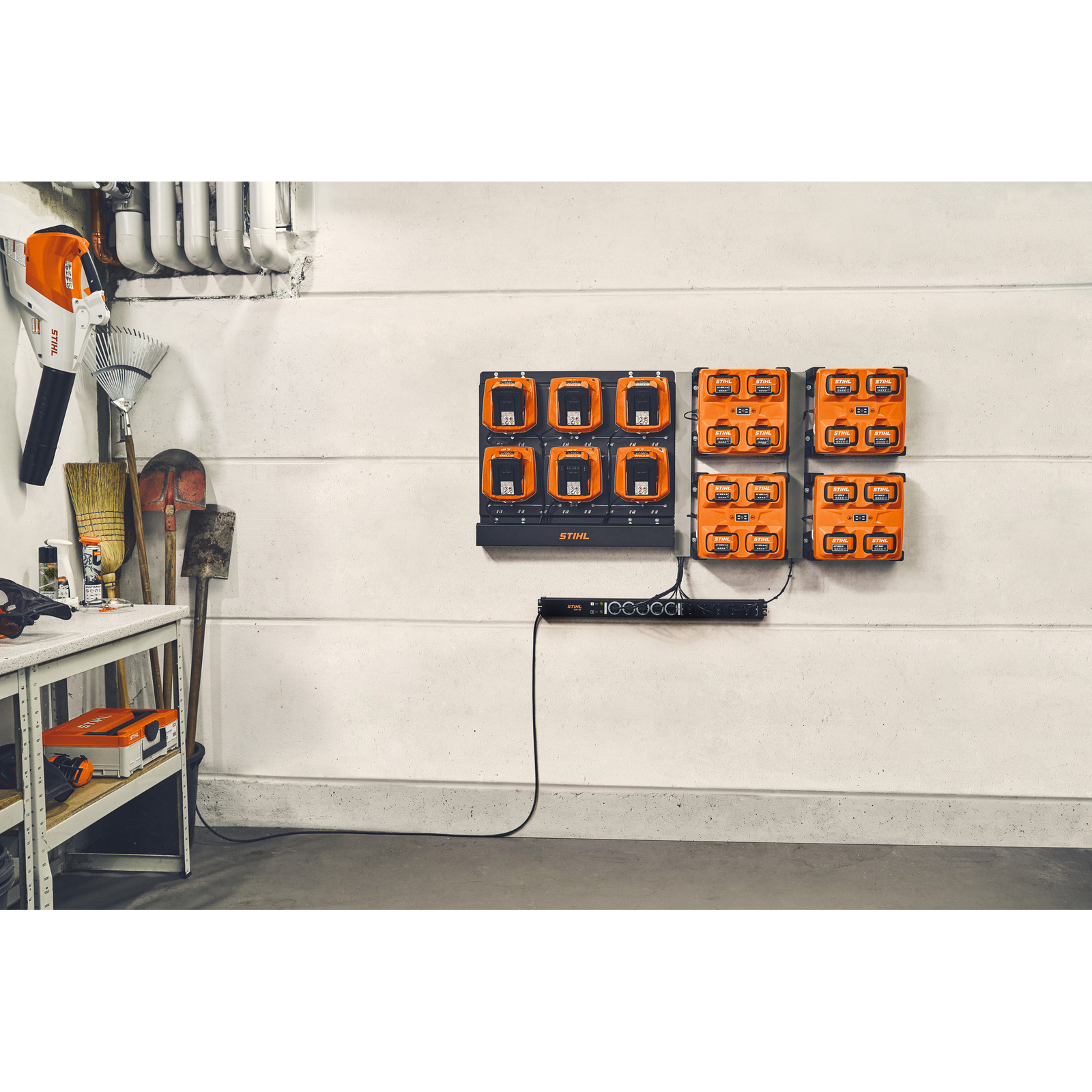

La multiprise CM 10 STIHL se monte facilement au mur, sur une étagère ou dans une armoire, et peut être combinée avec le rack mural CR 6 pour une gestion d’espace optimisée dans l’atelier.
Elle intègre une protection intelligente contre les erreurs et surcharges, avec un dispositif de coupure automatique et un bouton de réarmement pour le retour en fonctionnement en cas de surcharge.
Un système d’indication LED clair informe sur l’état des ports actifs, distinguant les deux groupes de chargeurs.
La multiprise est compatible avec une large gamme de chargeurs STIHL, notamment ALS 31, AL 5, AL 5-2, AL 301, AL 101, AL 1, AL 301-4, AL 501, ainsi qu’avec des solutions embarquées dans les véhicules, moyennant un étrier supplémentaire pour une installation mobile.
Elle peut également être utilisée avec des chargeurs d’autres marques répondant aux critères de puissance et de compatibilité.
La gestion de charge CM 10 STIHL assure une recharge fiable et sécurisée sans déclenchement intempestif du fusible, avec une puissance maximale de 2875 W par groupe.
Des exemples précis de combinaisons de chargeurs respectant cette limite sont fournis, garantissant une utilisation conforme et sécurisée.
La multiprise doit impérativement être connectée à un circuit électrique dédié, sans autre appareil sur le même fusible, afin d’éviter toute surcharge.
Pour le transport, elle peut être sécurisée dans un véhicule à l’aide de sangles ou d’un filet, et la multiprise ne doit pas être portée par son câble d’alimentation.
En termes de stockage, il est recommandé de la conserver dans un endroit propre, sec, hors de portée des enfants et dans les plages de températures autorisées (entre 0 °C et 50 °C en fonctionnement, et de -20 °C à +70 °C en stockage).
Le nettoyage doit être réalisé avec un chiffon humide sans utiliser de produits agressifs ni de jets d’eau, et toute intervention technique ou réparation doit être effectuée par un professionnel qualifié STIHL.
Cette multiprise de gestion de charge est conforme aux normes de sécurité électrique IP20 (protection contre les corps solides supérieurs à 12 mm, sans protection contre l’eau) et intègre une protection de classe I.
Elle nécessite l’utilisation d’une prise protégée par un disjoncteur différentiel (30 mA, 30 ms) et l’emploi de câbles d’extension adaptés selon leur longueur et la tension réseau.
Enfin, STIHL recommande l’utilisation exclusive de pièces détachées et accessoires d’origine pour garantir fiabilité, sécurité et conformité.
Cette multiprise est une solution idéale pour les professionnels ayant besoin d’une gestion centralisée, efficace et sécurisée de la recharge d’un grand nombre de batteries STIHL, optimisant ainsi la disponibilité des outils sur site et en atelier.
Nous vous informons que les produits STIHL possèdent à l'intitial d'une garantie d'1 an à partir de la date de facturation du produit. Sachez que STIHL offre en supplément, une année de garantie sous conditon de s'être enregistrer en ligne dans les 30 jours suivant l’achat. Pour enregistrer votre article, vous pouvez cliquer sur lien ENREGISTRER MON PRODUIT STIHL (se référer au site du fabricant). Une preuve d'enregistrement, sous forme de certificat, vous sera alors envoyé pour confirmer cette extension. Si votre produit tombe en panne, nous vous invitons à utiliser le formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new) et nous faire parvenir la demande SAV comme suit: joindre une photo de la plaque signalétique du produit, la facture d'achat et un descriptif de la panne, dans les conditions d'utilisations. Il vous faudra nous retourner le produit à l'adresse suivante: BATI AVENUE - 9 RUE DU CHAMPS DE L'ETANG - 85140 ESSARTS EN BOCAGE. Dès réception, le produit sera envoyé en centre d'expertise agréé STIHL. Il vous est aussi possible de vous rapprocher directement auprès d'un centre de réparation agréé dans la marque au plus près de chez vous, dont le lien est disponible ici: CENTRES DE REPARATIONS STIHL (se référer au site du fabricant),
STIHL ANDREAS SARL (matériel)
ZI NORD DE TORCYBP 47
77201 - MARNE LA VALLEE
France
https://support.stihl.com/fr-FR/par-e-mail/
La multiprise CM 10 STIHL peut alimenter jusqu’à 10 chargeurs simultanément, répartis en deux groupes de 5 prises. Elle est compatible avec une large gamme de chargeurs STIHL, notamment ALS 31, AL 5, AL 5-2, AL 301, AL 101, AL 1, AL 301-4, AL 501, ainsi qu’avec des chargeurs d’autres marques répondant aux critères de puissance et de compatibilité (puissance maximale de 2875 W par groupe).
La multiprise divise les 10 chargeurs en deux groupes de 5. Elle charge prioritairement la première série avant de passer automatiquement à la deuxième. Ce système optimise la puissance disponible sans déclenchement intempestif du fusible, grâce à un dispositif de coupure automatique en cas de surcharge et un bouton de réarmement.
La multiprise doit être montée solidement au mur, sur une étagère ou dans une armoire, avec un matériel de fixation adapté (vis d’au moins 4,8 mm de diamètre, rondelles de 15 mm). Elle peut aussi être fixée dans un véhicule avec un support spécifique et des sangles pour éviter tout déplacement en transport. Il est impératif de la connecter à un circuit électrique dédié, sans autre appareil sur le même fusible.
Deux voyants LED indiquent en temps réel l’état des deux groupes de prises : la LED 1 signale l’alimentation du premier groupe, la LED 2 celle du second. Ces indicateurs permettent de détecter une surcharge ou une panne.
La multiprise n’est pas protégée contre l’eau (indice IP20) et doit être utilisée dans un environnement sec, hors de portée des enfants. Elle doit être raccordée à une prise protégée par un disjoncteur différentiel (30 mA, 30 ms). En cas de surcharge, la multiprise coupe automatiquement l’alimentation et nécessite un réarmement manuel après débranchement des chargeurs.
Le nettoyage doit être effectué avec un chiffon humide, sans produits agressifs ni jets d’eau. Toute intervention technique ou réparation doit être réalisée par un professionnel qualifié STIHL. La multiprise doit être stockée propre, sèche, dans une plage de températures entre -20 °C et +70 °C hors fonctionnement, et entre 0 °C et 50 °C en fonctionnement.
