Le nettoyeur haute pression HD 10/16-4 Cage Ex a été spécialement conçu pour une utilisation en atmosphère explosive. Ce nettoyeur s'adresse aux professionnels.
Répondant aux normes Atex, ce nettoyeur haute pression à eau froide triphasé et ses accessoires ont été spécialement conçus pour fonctionner en atmosphère explosive. Robuste et fiable, il est équipé d'un moteur 1400 tr/mn et d'un châssis tubulaire protégeant moteur et pompe contre les chocs. Il dispose du rangement du flexible intégré et d'un point d'ancrage pour engin de levage. Grâce à la poignée-pistolet EASY!Force, la force de recul est réduite à zéro pour un nettoyage confortable et sans effort. Les risques de troubles musculo-squelettiques sont considérablement diminués. La connexion EASY!Lock permet de connecter les accessoires plus rapidement en garantissant fiabilité et sécurité. Equipée d'une valve en céramique, la poignée-pistolet EASY!Force est conçue pour durer 5 fois plus longtemps.
Structure Cage
Structure tubulaire robuste en acier.
Avec système de fixation intégrée pour grue.
Protection de l'appareil contre les chocs
Protection contre les explosions
Pneus conducteur en caoutchouc.
Température de surface ne dépassant pas les 200°C

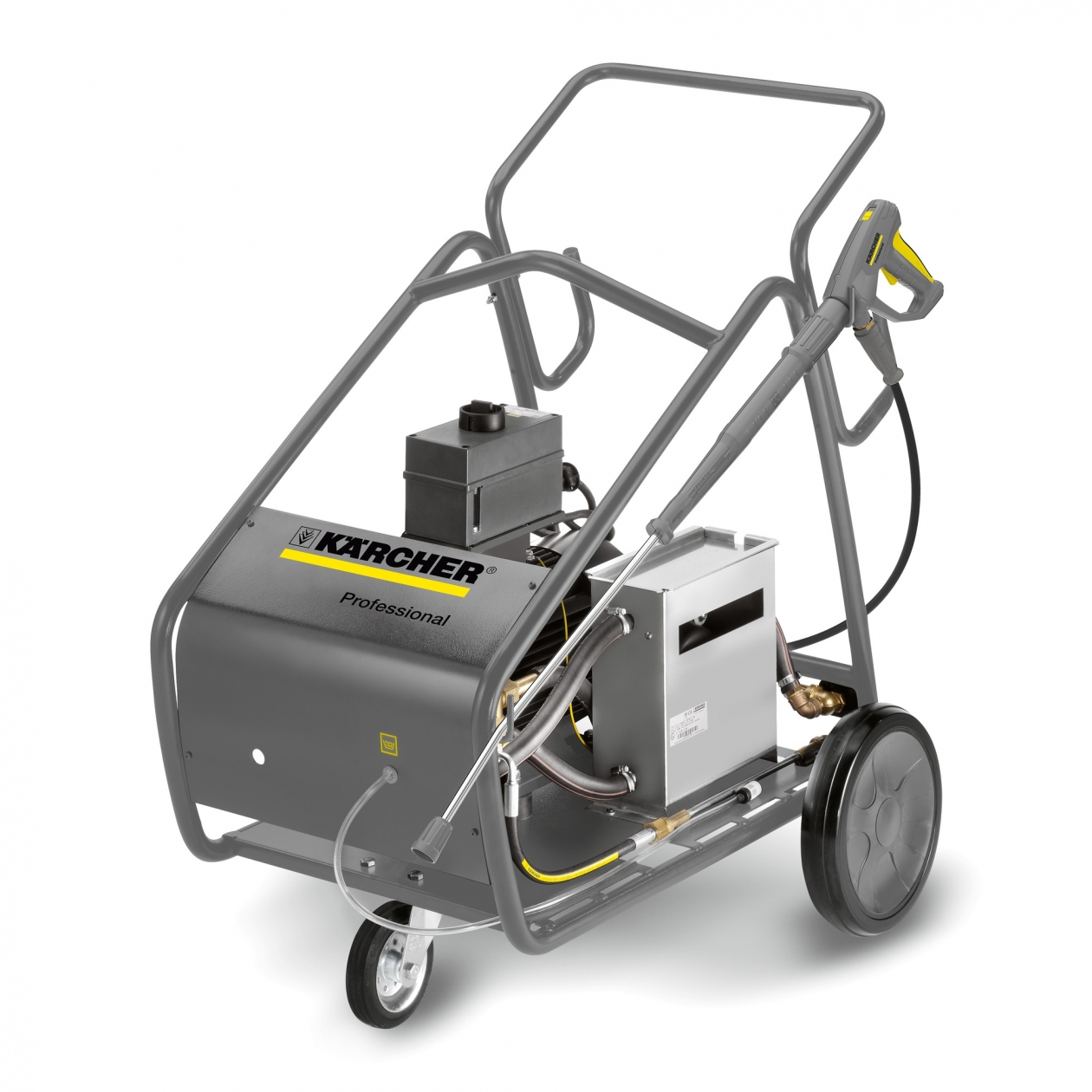

Le nettoyeur haute pression KÄRCHER HD 10/16-4 Cage EX est spécialement conçu pour une utilisation professionnelle en atmosphère explosive, conforme aux normes ATEX. Il s'agit d'un appareil robuste et fiable, équipé d'un moteur électrique triphasé 4 pôles fonctionnant lentement et refroidi à l'air, garantissant longévité et performance.
Description et structure :
- Structure tubulaire robuste en acier avec système de fixation intégrée pour grue, offrant une excellente protection contre les chocs.
- Pneus conducteur en caoutchouc.
- Température de surface maximale ne dépassant pas 200°C, assurant la sécurité en environnement explosif.
- Pompe à vilebrequin avec pistons à revêtement en céramique pour une haute performance et durabilité.
- Culasse robuste en laiton.
Fonctionnement et performances :
- Débit d'eau de 1000 l/h.
- Pression de service de 160 bar (16 MPa), pression maximale de 220 bar (22 MPa).
- Puissance raccordée de 5,5 kW.
- Température maximale de l'eau en alimentation : 50°C.
- Moteur électrique triphasé 400 V, fréquence 50 Hz.
- Poids avec accessoires : 122,6 kg.
- Dimensions : 980 x 720 x 1100 mm (L x l x H).
Équipement inclus :
- Poignée-pistolet haute pression avec protection EASY!Force Ex, réduisant à zéro la force de recul pour un nettoyage confortable et sans effort, limitant ainsi les risques de troubles musculo-squelettiques.
- Flexible haute pression de 10 mètres, DN 8, 400 bar, avec système de connexion EASY!Lock garantissant rapidité, fiabilité et sécurité.
- Lance en inox de 1050 mm.
- Lance de pulvérisation en acier inoxydable conductrice de 1050 mm.
- Power buse haute pression.
- Fonction arrêt total de la pression.
- Conçu pour une utilisation dans les zones ATEX.
Applications et recommandations :
- Destiné aux professionnels nécessitant un nettoyage haute pression en atmosphères explosives.
- Nécessite une formation préalable à son utilisation.
- Adapté pour des opérations de nettoyage intensives où la sécurité et la robustesse sont essentielles.
Avantages produit :
- Protection contre les explosions et les chocs grâce à sa structure cage et ses matériaux.
- Poignée-pistolet durable avec valve en céramique, conçue pour durer cinq fois plus longtemps.
- Réduction de la fatigue grâce à la poignée EASY!Force.
- Système de fixation intégré pour levage facilitant la manutention.
Conditionnement et stockage :
- Poids avec emballage : 131,2 kg.
- Livré avec les accessoires standard mentionnés, possibilité d’accessoires optionnels compatibles.
Accessoires complémentaires disponibles :

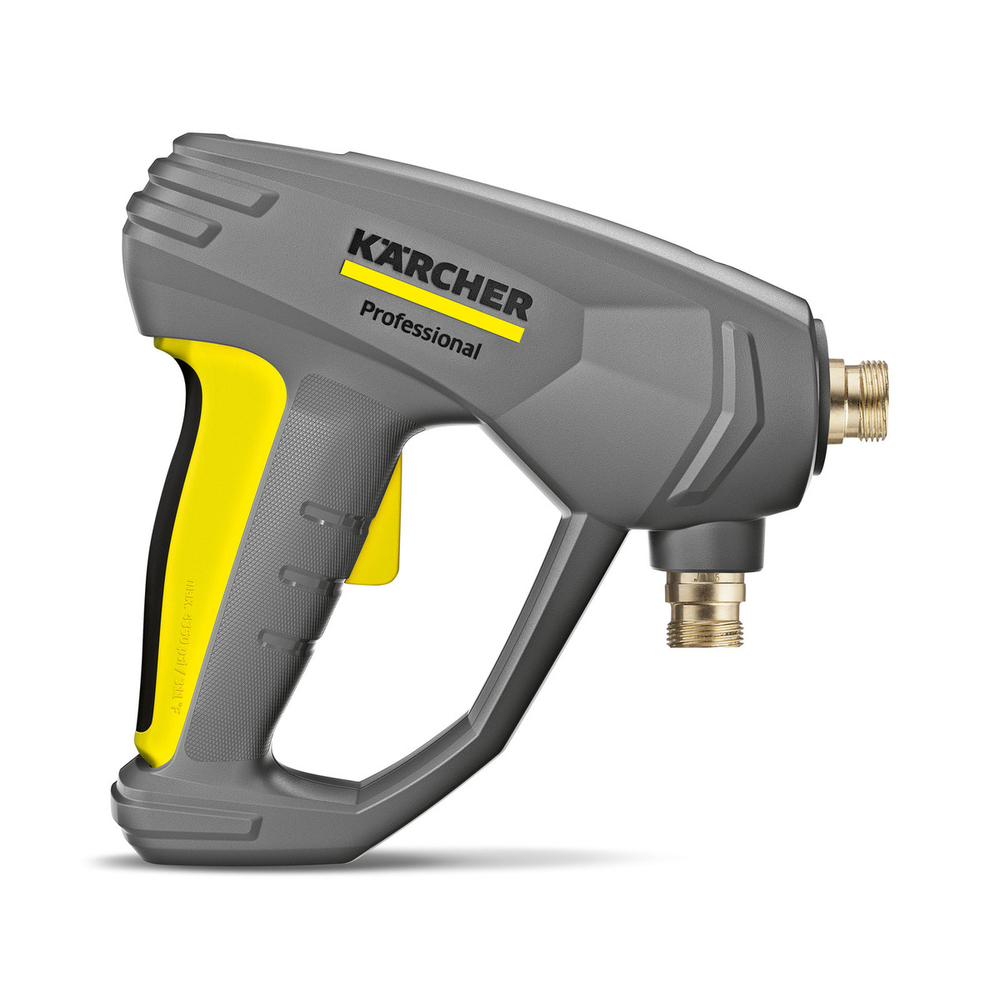

- Pistolet de pulvérisation manuel EASY!Force Ex.

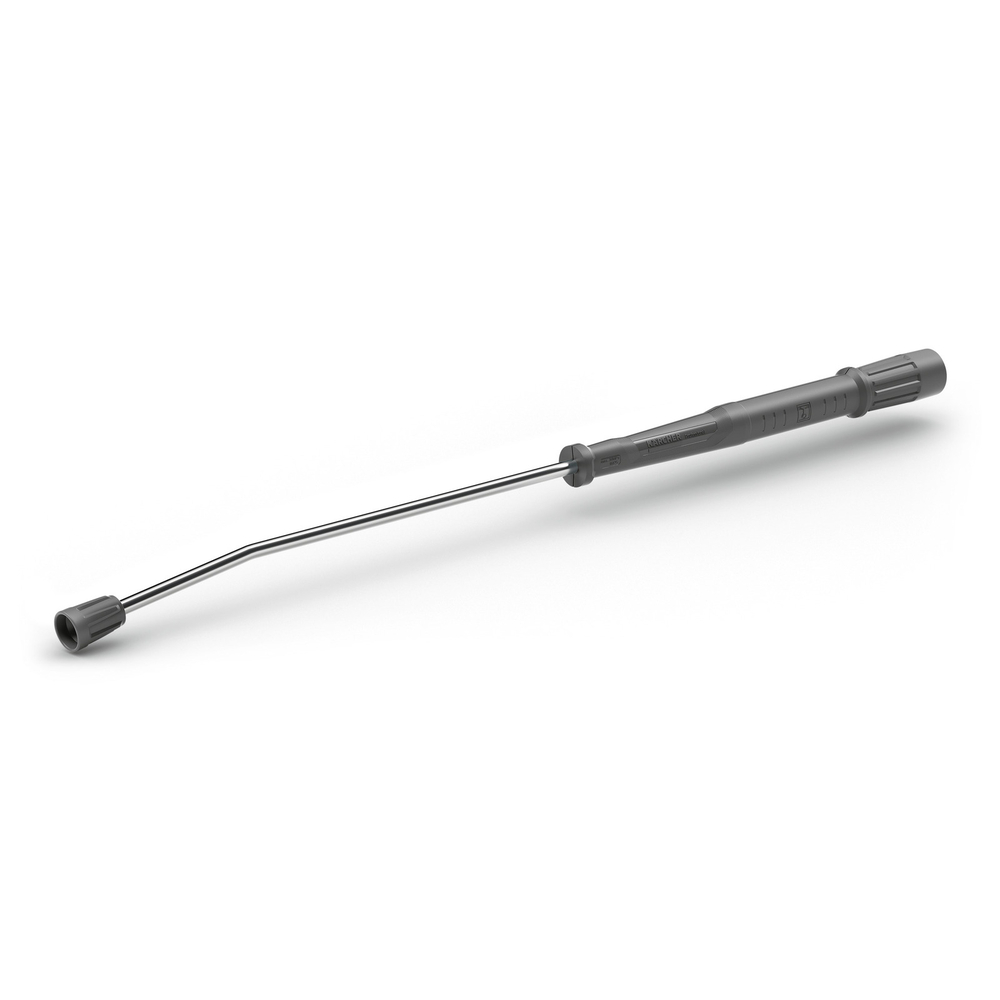

- Lances de pulvérisation rotatives en inox.

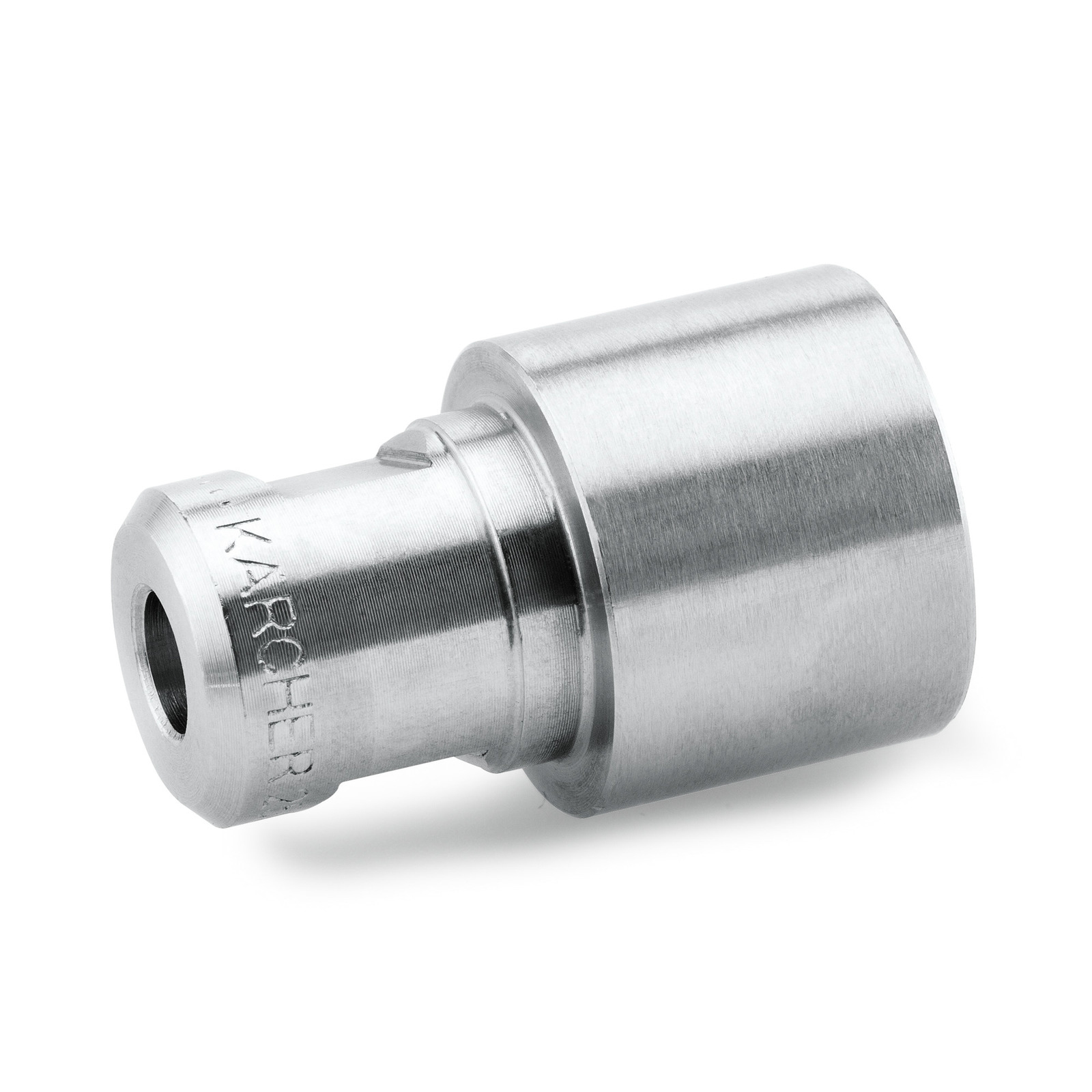

- Power buse à différents angles (0° et 25°).

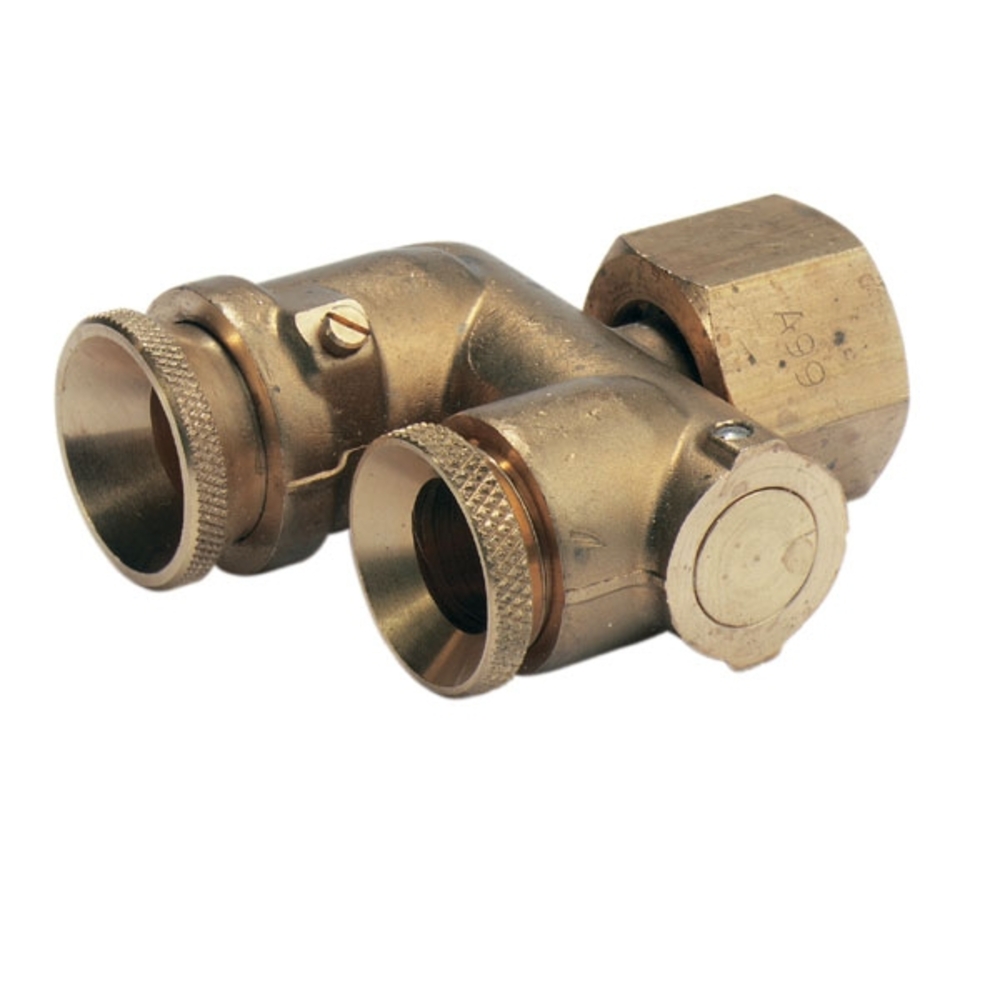

- Porte-buse à bille permettant le passage facile entre jet rond, jet plat et basse pression pour aspiration de détergent.

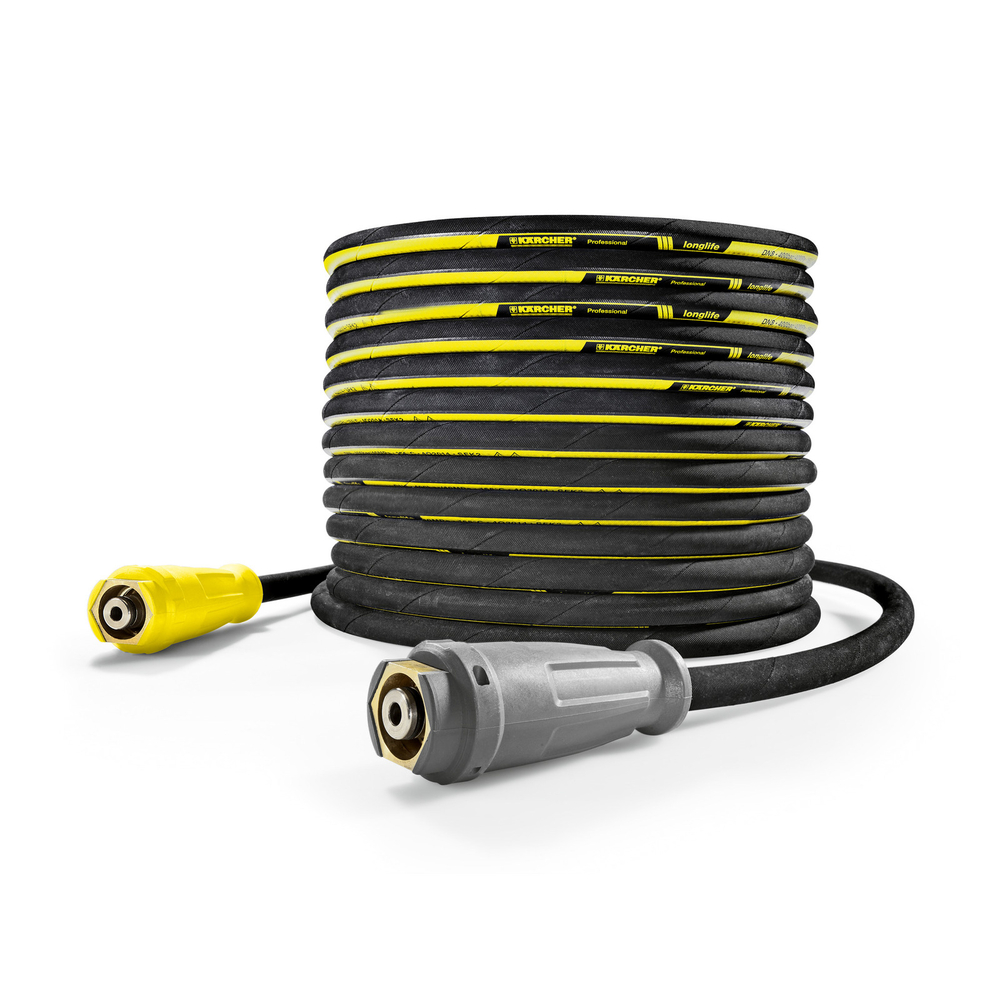

- Flexible haute pression électroconducteur à double blindage.
- Groupe électrogène PGG 8/3 pour alimentation autonome.
- Tête de lavage inox compacte pour nettoyage intérieur de fûts et cuves.
Normes et certifications :
- Conforme aux normes ATEX pour utilisation en atmosphères explosives.
Ce nettoyeur haute pression allie robustesse, sécurité et performance pour répondre aux exigences des environnements industriels à risque d’explosion.
Données techniques
Type de courant (Ph) 3 - 400 - 50
Débit (l/h) 1000
Pression de service (bar/MPa) 160 / 16
Pression maximum (bar) 220 / 22
Puissance raccordée (kW) 5,5
Poids (kg) 111
Dimensions (l x L x h) (mm) 980 x 720 x 1100
Équipement
Flexible haute pression, 10 m
Lance, 1050 mm
Power buse
Stop total
Lance HP
Le nettoyeur haute pression KÄRCHER HD 10/16-4 Cage EX fonctionne en utilisant un moteur électrique triphasé à 4 pôles, refroidi à l'air, et une pompe à vilebrequin avec pistons à revêtement en céramique. L'utilisateur doit raccorder l'appareil à une alimentation électrique triphasée 400 V et à une source d'eau propre dont la température ne doit pas dépasser 50 °C, avec un débit minimal de 16,7 l/min (1000 l/h). Le flexible haute pression de 10 mètres se connecte via le système EASY!Lock, garantissant une fixation rapide et sécurisée des accessoires.
Le principe d’utilisation repose sur la mise en marche de l’appareil après avoir ouvert le robinet d'eau, déverrouillé et actionné la poignée-pistolet EASY!Force, qui réduit la force de recul à zéro. L'eau est alors projetée à haute pression (160 bar en service) via une lance équipée d'une buse adaptée (buse standard à jet plat 25° pour la plupart des nettoyages, ou buse basse pression pour l'application de détergent). L'appareil dispose d'une fonction arrêt total de la pression lorsque la poignée-pistolet est fermée, créant un circuit d'eau interne pour protéger la pompe.

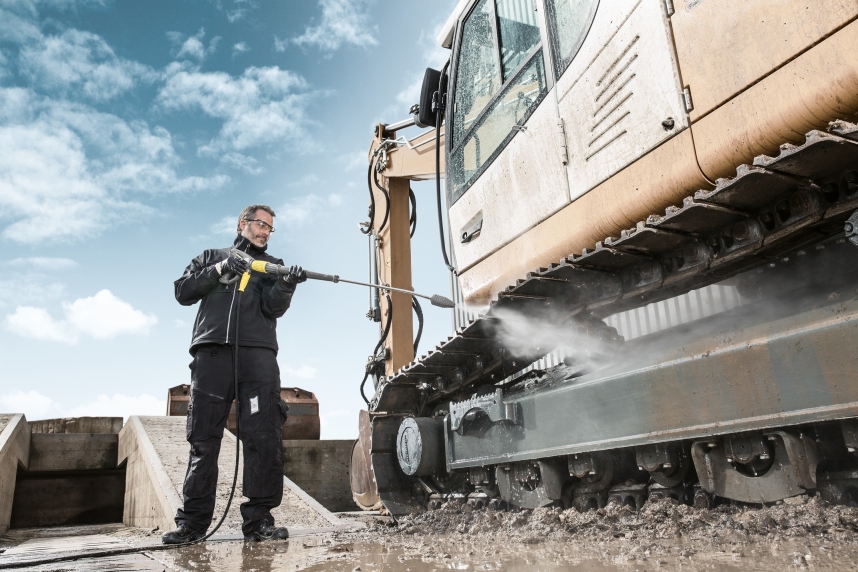

L'utilisation prévue concerne le nettoyage professionnel intensif en atmosphères explosives, notamment pour machines, véhicules, bâtiments, cuves et outils. L'appareil est destiné exclusivement à un usage avec de l'eau (éventuellement additionnée de détergents adaptés), et son emploi nécessite une formation préalable.
Le nettoyeur est utilisé dans des environnements industriels à risque d’explosion (zones ATEX 1 et 2). L'eau doit être propre, sans substances abrasives, dans des limites de pH et de conductivité définies, et le matériel doit être protégé contre le gel pour éviter tout dommage.
En cas d'utilisation de détergent, l'utilisateur doit remplacer la buse haute pression par une buse basse pression, insérer le tuyau d'aspiration dans le réservoir de produit, doser le détergent via un filtre rotatif, puis reprendre le nettoyage en alternant éventuellement avec de l'eau claire pour rincer.
Après chaque utilisation, il est nécessaire de purger l’appareil en ouvrant la poignée-pistolet avec l’appareil en marche, puis de couper l’alimentation en eau et électrique, de dépressuriser l’appareil en actionnant la poignée-pistolet, et de sécuriser cette dernière.
Pour le transport, l’appareil peut être déplacé manuellement en déverrouillant la frein de stationnement, ou levé à l’aide d’une grue en s’accrochant à la structure tubulaire prévue à cet effet, en retirant la lance et en respectant les consignes de sécurité liées au levage.
Le stockage doit se faire dans un local non soumis au gel. En cas d'arrêt prolongé ou de stockage en milieu froid, l’appareil doit être vidé de son eau et rincé avec un antigel adapté.
Un entretien régulier est recommandé, incluant le contrôle et le remplacement périodique de l’huile de la pompe, le nettoyage des filtres d’eau et de détergent, ainsi que la vérification des joints et des pièces d’usure selon les intervalles indiqués.
En cas de dysfonctionnement, l’utilisateur peut vérifier l’état des filtres, la présence d’air dans le système (en purgeant la pompe), la bonne connexion des tuyaux, la propreté des buses, et le bon fonctionnement des dispositifs de sécurité avant de contacter un service après-vente.
Ce résumé d’utilisation est conforme aux instructions et recommandations figurant dans la documentation technique et le mode d’emploi du produit, sans ajout d’informations extrapolées.
