Données techniques Type de courant (Ph) 3 - 400 - 50 Débit (l/h) 500 - 2000 Pression de service (bar/MPa) 30 - 150 / 3 - 15 Pression maximum (bar) 190 / 19 Puissance raccordée (kW) 11 Câble électrique (m) 5 Poids (kg) 110 Dimensions (l x L x h) (mm) 957 x 686 x 1080 Équipement Poignée-pistolet, Industrie Flexible haute pression, 15 m Lance, 1050 mm, 1050 mm Power buse Rotabuse Stop total Réglage en continu du débit et de la pression Lance HP Servo control

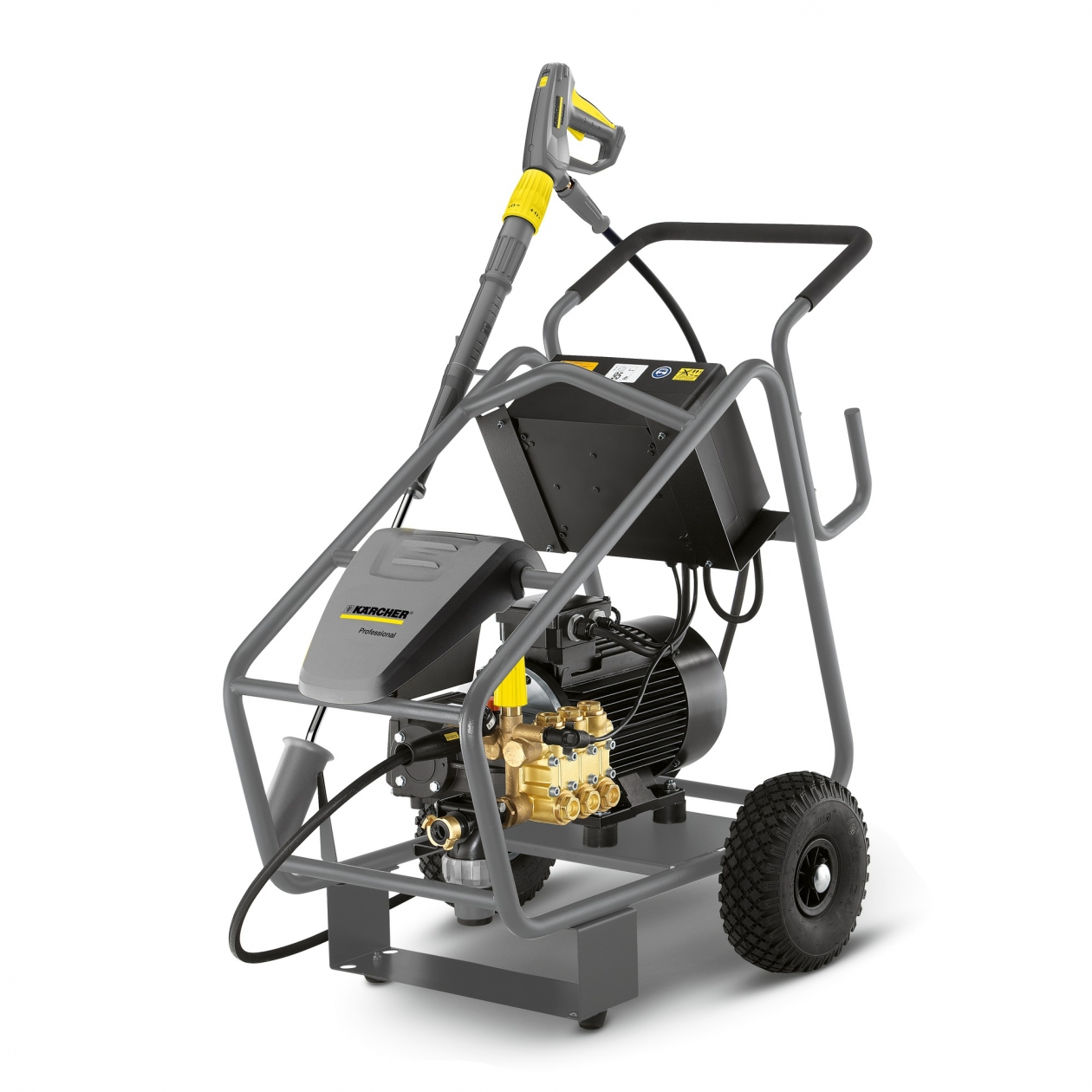

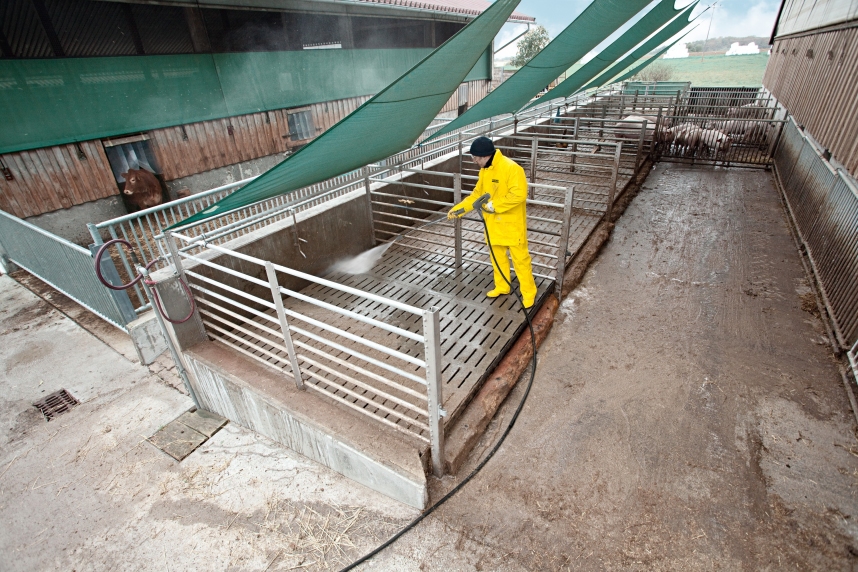

Le nettoyeur haute pression eau froide triphasé HD 20/15-4 Cage+ appartient à la gamme 'Intensiv'. Ce nettoyeur est adapté pour les utilisations les plus exigeantes en agriculture. L'HD 20/15-4 Cage+ est idéal pour nettoyer efficacement d'importantes quantités de saleté. Mobile, il peut se déplacer et être manœuvré facilement, même sur des terrains difficiles. Le Servo Control permet de réguler la pression et le débit d'eau directement à la poignée. Mise en veille automatique après 30 mn de non-utilisation, surveillance électronique et contrôleur de tension, de phase et de fuites garantissent la protection de l'appareil. Le système de démarrage électronique progressif « Soft Start » protège le système d'alimentation électrique contre les surintensités. Conçu pour répondre aux plus hautes normes de qualité, l'appareil est équipé pour une utilisation quotidienne dans les conditions les plus difficiles. La pompe à vilebrequin, les pistons en céramique et le moteur électrique 4 pôles triphasé refroidi par air lui confèrent une durée de vie plus élevée. La poignée-pistolet EASY!Force réduit la force de recul à zéro et diminue les risques de troubles musculo-squelettiques, pour un plus grand confort. Elle est équipée d'une connexion EASY!Lock fiable et 5 fois plus rapide ainsi que d'une valve en céramique pour une durée de vie 5 fois plus longue. Châssis Cage Robuste châssis tubulaire Point de fixation de la grue intégré et compartiment d'accessoires. Protection de l'appareil contre les chocs Surveillance électronique pour une plus grande sécurité de fonctionnement Démarrage en douceur. Protection contre les surtensions et sous-tension. Protection contre les courts-circuits
Guide d'utilisation
Le nettoyeur haute pression KÄRCHER HD 20/15-4 Cage+ fonctionne en eau froide avec un moteur électrique triphasé. L’utilisateur peut régler la pression et le débit d’eau directement à la poignée grâce au système Servo Control. L’appareil est mobile et peut être déplacé facilement, même sur des terrains difficiles, grâce à ses roues anti-crevaison. Il est destiné à un usage intensif, notamment en agriculture, pour nettoyer efficacement de grandes quantités de saleté.
Lors de l’utilisation, l’opérateur doit manipuler la poignée-pistolet EASY!Force qui réduit la force de recul à zéro, ce qui facilite le maintien pendant le nettoyage. Le nettoyeur est équipé d’une mise en veille automatique après 30 minutes d’inactivité. La sécurité est renforcée par une surveillance électronique qui protège l’appareil contre les surtensions, sous-tensions, courts-circuits, et surveille la tension, les phases et les fuites. Le démarrage progressif « Soft Start » limite les surintensités électriques.

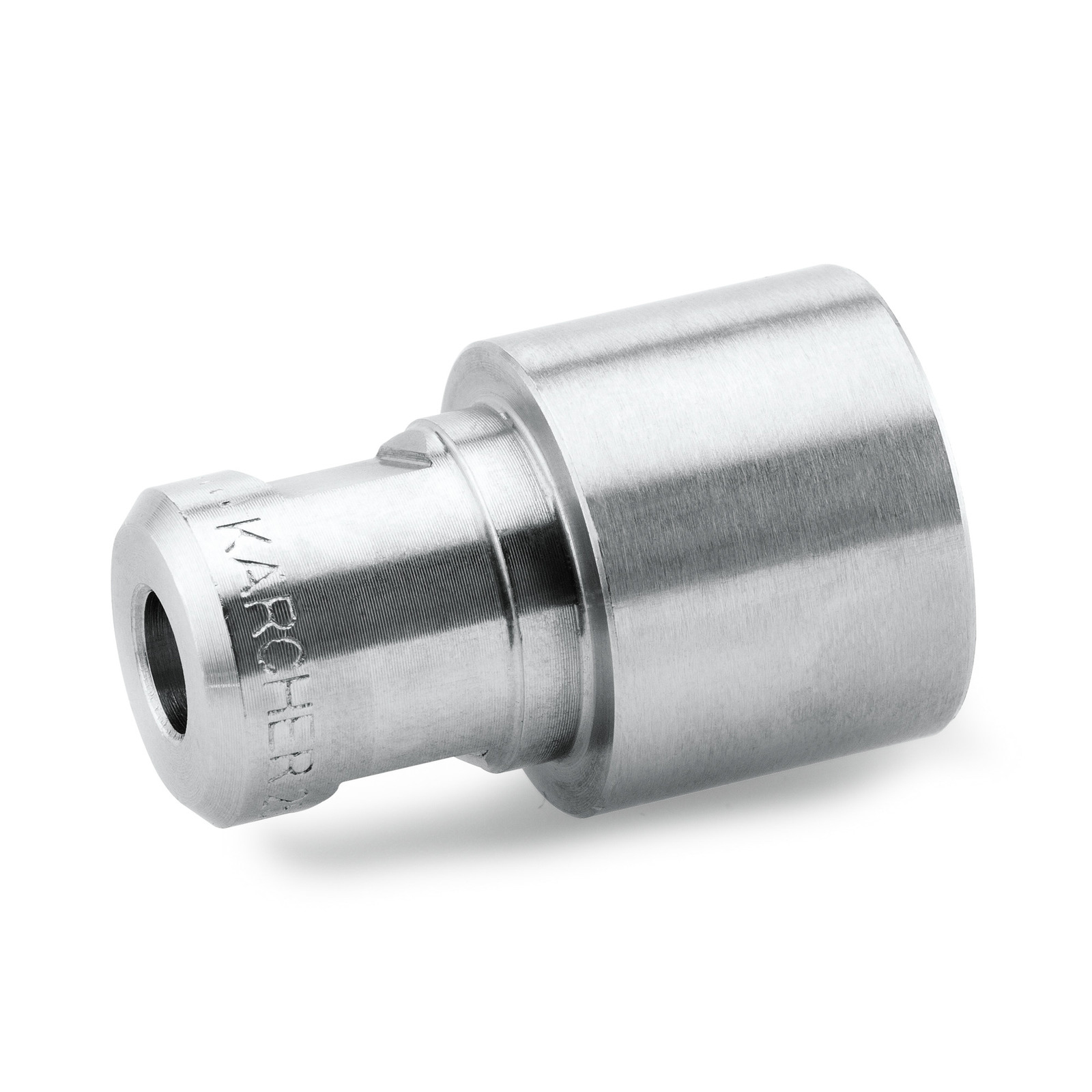

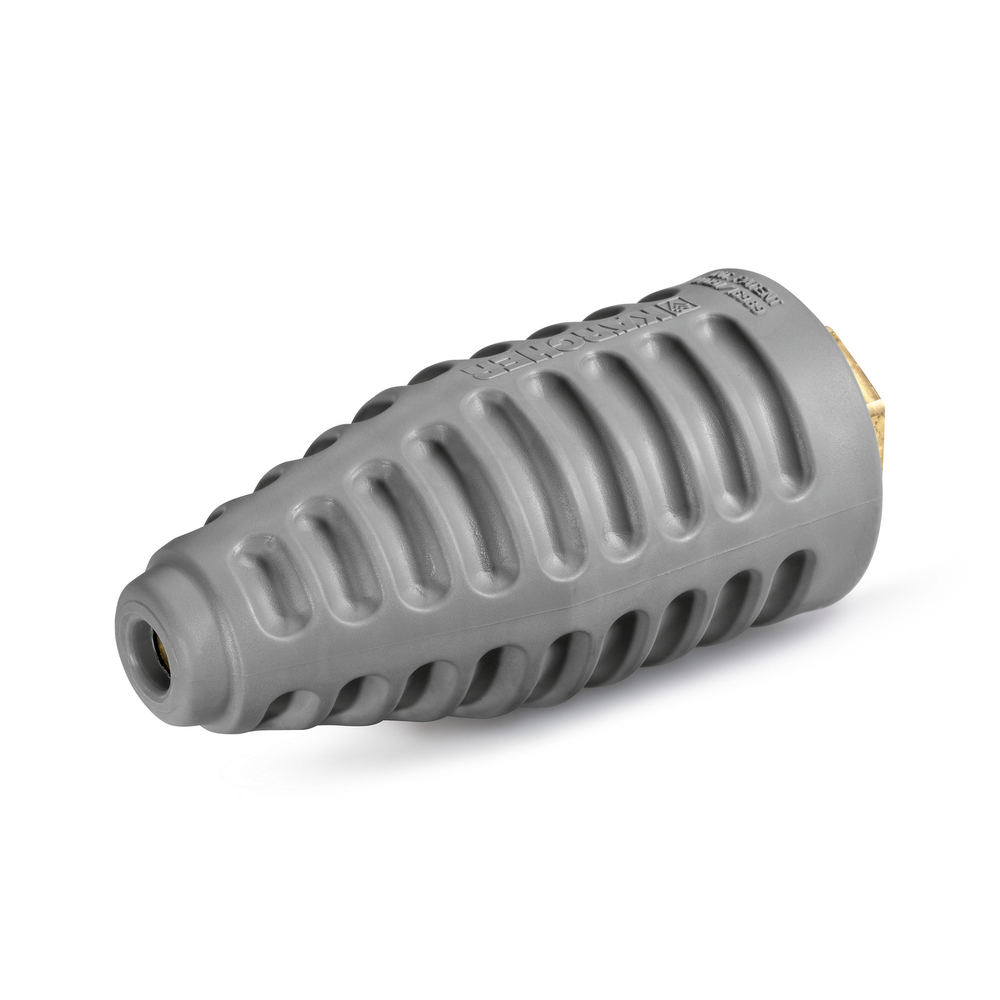

Le nettoyage se fait à l’aide de différentes lances et buses, dont une lance haute pression réglable, une lance rotative (Rotabuse) et une Power buse pour adapter le jet à la saleté à traiter. L’utilisateur peut choisir parmi plusieurs accessoires pour adapter le nettoyage aux besoins spécifiques (nettoyage de caniveaux, bas de caisses, surfaces diverses).
Le nettoyeur peut être utilisé avec des détergents adaptés, dosés via un injecteur de détergent, dans le respect des consignes d’utilisation des produits. Il est recommandé de toujours vérifier l’état des accessoires (flexibles, pistolets, buses) avant usage et de ne pas utiliser l’appareil si ceux-ci sont endommagés.
Le nettoyeur est destiné à être utilisé dans des environnements où un nettoyage intensif est nécessaire, avec une température maximale d’admission d’eau de 60 °C. Il doit être posé sur une surface stable et plane. En cas de fonctionnement non conforme, il est conseillé de couper le moteur et de vérifier l’état des composants.
Le résultat attendu est un nettoyage efficace de grandes surfaces ou d’éléments fortement encrassés, avec la possibilité d’adapter la pression et le débit pour obtenir le rendement souhaité.
En résumé, l’usage consiste à positionner l’appareil sur un sol stable, raccorder l’eau et l’électricité, régler la pression et le débit via la poignée, puis procéder au nettoyage en adaptant la lance et la buse selon la nature de la saleté et la surface à traiter. L’appareil s’arrête automatiquement en cas d’inactivité prolongée, garantissant ainsi une gestion sécurisée de son fonctionnement.
FAQ : Questions / Réponses :
Quelles sont les caractéristiques techniques principales du nettoyeur haute pression KÄRCHER HD 20/15-4 Cage+ ?
Ce nettoyeur fonctionne en eau froide avec un moteur électrique triphasé 3/400 V/50 Hz. Il offre un débit réglable de 500 à 2000 l/h, une pression de service de 30 à 150 bar et une pression maximale de 190 bar. Sa puissance raccordée est de 11,5 kW. Il pèse 110 kg et ses dimensions sont 957 x 686 x 1080 mm.
Comment la sécurité est-elle assurée lors de l’utilisation de cet appareil ?
L’appareil est équipé d’une surveillance électronique qui protège contre les surtensions, sous-tensions, courts-circuits, et surveille la tension, les phases et les fuites. Le démarrage progressif « Soft Start » limite les surintensités électriques. De plus, la mise en veille automatique s’active après 30 minutes d’inactivité pour sécuriser l’utilisation.
Quels éléments facilitent la maniabilité et le confort d’usage sur chantier ?

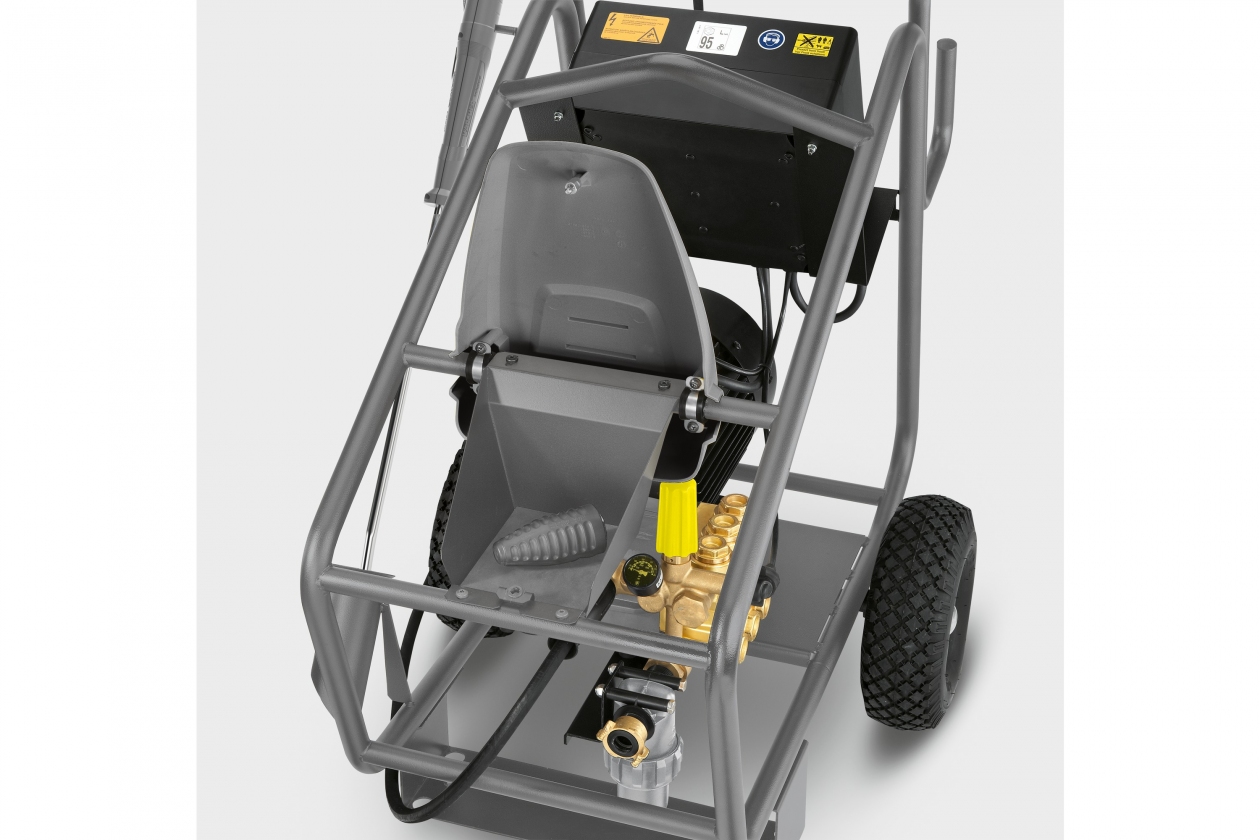

Le châssis tubulaire robuste intègre un point de fixation pour grue et un compartiment d’accessoires. Les roues anti-crevaison assurent une bonne mobilité même sur terrain difficile. La poignée-pistolet EASY!Force réduit la force de recul à zéro, limitant la fatigue et les troubles musculo-squelettiques.
Comment peut-on adapter la pression et le débit d’eau pendant le nettoyage ?

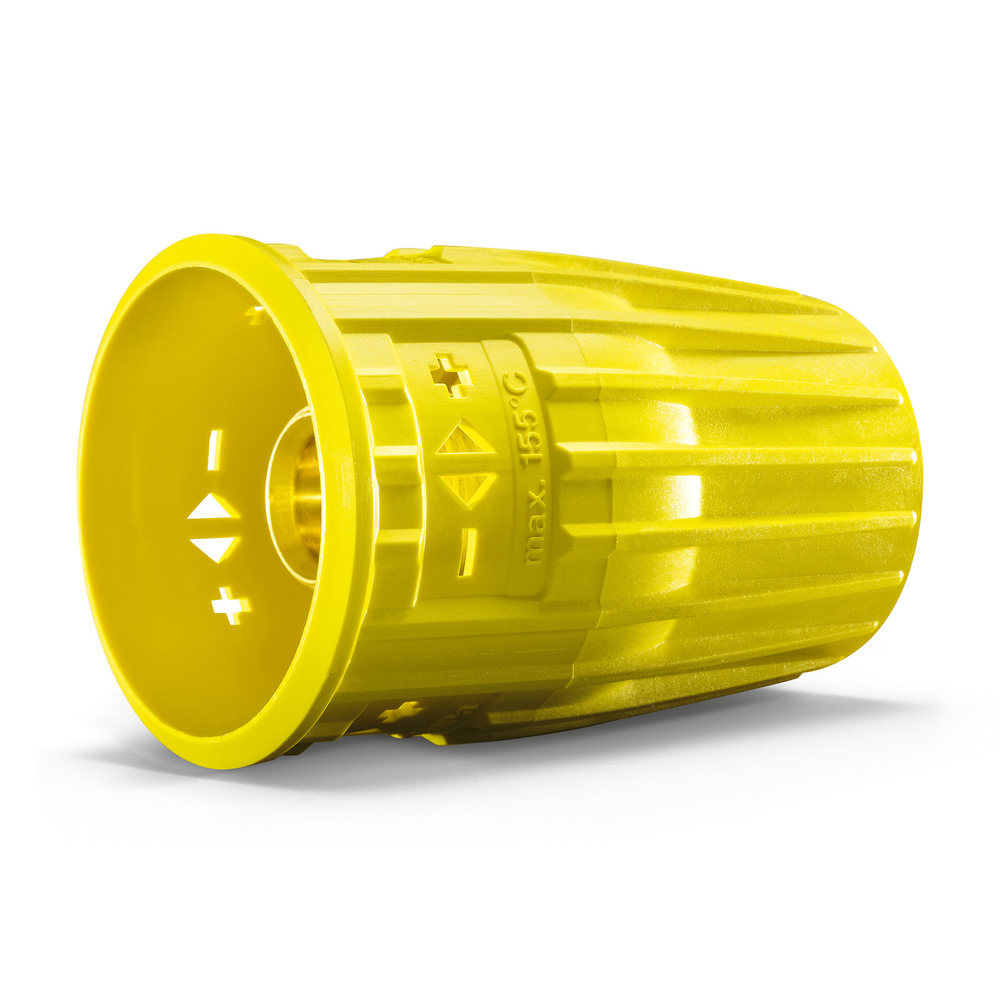

Le système Servo Control permet de régler la pression et le débit d’eau directement à la poignée-pistolet, offrant une adaptation continue et précise selon la nature de la saleté et la surface à traiter.
Quels accessoires sont disponibles pour optimiser le nettoyage avec ce modèle ?

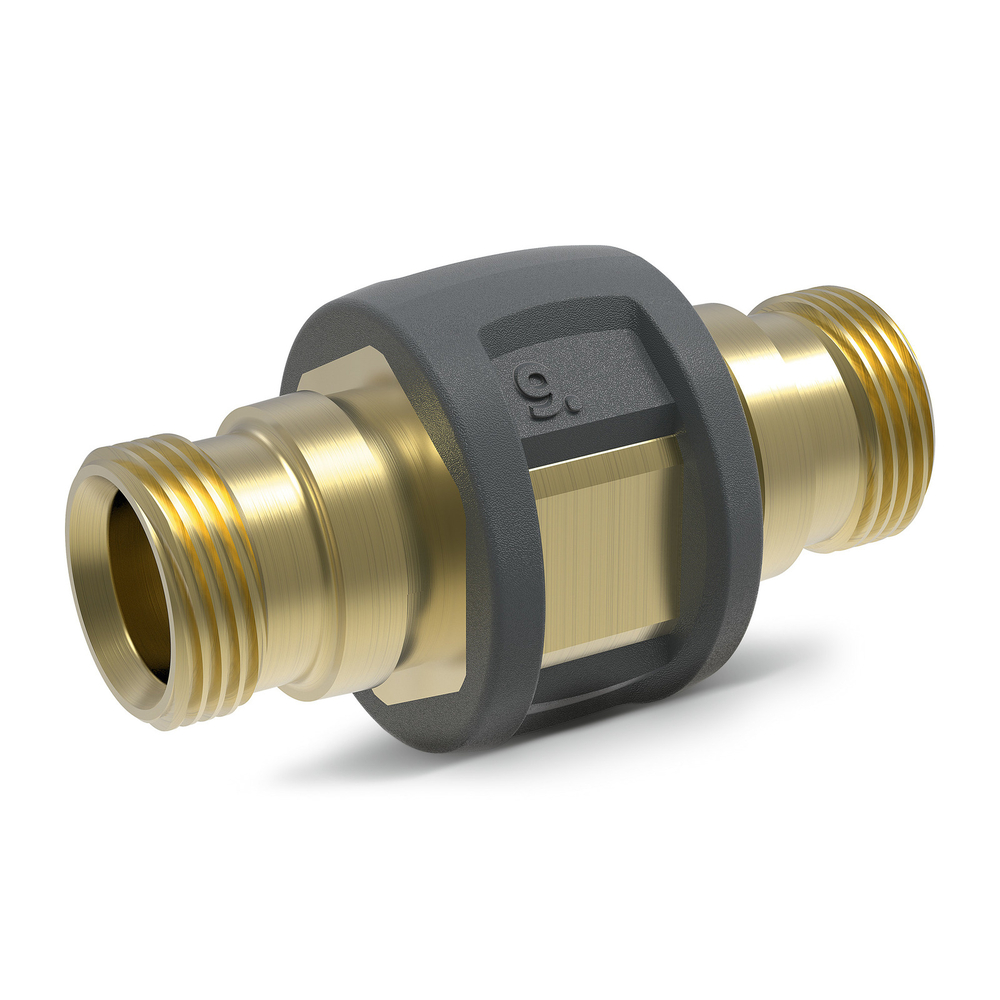

Une large gamme d’accessoires est compatible, notamment différentes lances (orientables, télescopiques, doubles, coudées, flexibles), buses spécifiques (Rotabuse rotative, Power buse), injecteur de détergent, canon à mousse avec réservoir intégré, tambours-enrouleurs automatiques, brosses de lavage emboîtables et rotatives, ainsi que des adaptateurs de raccordement EASY!Lock.
Quelle est la limite d’utilisation en température pour ce nettoyeur ?
La température maximale d’admission d’eau est de 60 °C. L’appareil ne doit pas être utilisé en dessous de 0 °C et la motorisation doit être nettoyée uniquement sur des aires équipées d’un séparateur d’huile.
Quelles normes ou certifications garantissent la sécurité et la conformité du produit ?
Le nettoyeur est conforme à la norme CEI 60335-2-79 pour le clapet anti-retour, garantissant la protection contre le retour de détergents dans le réseau d’eau potable, avec une résistance à l’eau chaude jusqu’à 80 °C.
