Données techniques Débit (l/h) min. 400 - 930 Pression de service (bar/MPa) 40 - jusqu'à 230 / 4 - jusqu'à 23 Type de moteur L 100 N / Diesel Poids (kg) 108 Dimensions (l x L x h) (mm) 870 x 725 x 1170 Équipement Poignée-pistolet, EASY!Force Advanced Flexible haute pression, 15 m Lance, 1050 mm Réglage en continu du débit et de la pression Démarreur électrique Servo control
Pour une utilisation indépendante, le nettoyeur haute pression thermique HD 9/23 De offre une performance élevée de nettoyage grâce à ses 230 bar de pression. Quand les conditions externes sont difficiles et les tâches de nettoyage exigeantes, le nettoyeur haute pression thermique HD 9/23 De avec son moteur diesel Yanmar à démarrage électrique est idéal. Si nécessaire, l'eau peut être aspirée directement à partir de lacs ou d'étangs, vous permettant de travailler dans les zones ne disposant de cet élément. Son châssis tubulaire et ses roues increvables garantissent un maximum de mobilité et une grande robustesse pour une utilisation intensive. Un grand filtre à eau et une valve de sécurité protègent la pompe. Pratique, le HD 9/23 De dispose de rangements intégrés pour les accessoires et de diverses options. Par exemple, un kit de fixation pour un tambour enrouleur et une structure Cage pour le chargement sur une grue sont également disponibles en option. La poignée-pistolet EASY!Force permet de réduire la force de recul à zéro et de diminuer les risques de troubles musculo-squelettiques, pour un plus grand confort. Elle est équipée d'une connexion EASY!Lock fiable et 5 fois plus rapide ainsi que d'une valve en céramique pour une durée de vie 5 fois plus longue. Autonomie maximale Adapté aux moteurs Honda et Yanmar pour utilisation sans alimentation électrique externe. Peut aspirer de l'eau - par exemple celle des lacs ou des étangs - et l'utiliser pour le nettoyage. Nettoyeur haute pression HD 9/23 De: Facilité d'utilisation Facilité d'utilisation Le châssis tubulaire rend le transport plus facile sur un sol inégal. Rangements intégrés pour accessoires. Roues anti-crevaison garantissant une grande mobilité. Nettoyeur haute pression HD 9/23 De: Polyvalent Polyvalent Structure Cage en option avec oeillets pour chargement par grue. Tambour-enrouleur de flexible en option. Version portable avec châssis tubulaire en acier conçue particulièrement pour les peintres et les plâtriers (HD 728B). Pour les travaux les plus exigeants Cadre robuste pour une utilisation quotidienne dans des conditions difficiles. Grand filtre à eau pour protéger la pompe. Valve de sécurité et de surchauffe protégeant la pompe.
Guide d'utilisation
Le nettoyeur haute pression KÄRCHER HD 9/23 De fonctionne de manière autonome grâce à son moteur diesel avec démarrage électrique. Pour l’utiliser, il faut d’abord raccorder un tuyau d’alimentation en eau propre, dont la longueur minimale doit être de 7,5 mètres avec un diamètre d’au moins 3/4 pouce. L’appareil peut aspirer l’eau directement depuis des sources naturelles telles que des lacs ou des étangs, via un tuyau d’aspiration équipé d’un filtre.
Avant la mise en marche, il est nécessaire de vérifier le niveau d’huile de la pompe haute pression et du moteur, et de compléter si besoin. Le système EASY!Lock permet de connecter rapidement et solidement le flexible haute pression, la lance et la poignée-pistolet.
Pour démarrer, le moteur doit être lancé selon les instructions du constructeur, en ouvrant la poignée-pistolet pour purger l’air du circuit jusqu’à ce que l’eau s’écoule sans bulles. Le réglage de la pression et du débit s’effectue en tournant la molette de régulation située sur la poignée-pistolet.
Le nettoyage s’effectue en maintenant la poignée-pistolet ouverte. La pression et le débit peuvent être ajustés en continu pour répondre aux besoins spécifiques du nettoyage. En cas d’utilisation de détergent, il faut remplacer la buse haute pression par une buse basse pression, immerger le tuyau d’aspiration dans le réservoir de produit, puis régler la concentration via la vanne de dosage. Après application du produit, le rinçage s’effectue à l’eau claire en ouvrant la poignée-pistolet.
Pour interrompre le fonctionnement, il faut relâcher la poignée-pistolet, fermer le moteur avec le levier d’arrêt, couper l’arrivée d’eau et s’assurer que l’appareil est dépressurisé en actionnant la poignée-pistolet. La poignée-pistolet dispose d’un cran de sécurité pour éviter toute ouverture accidentelle.

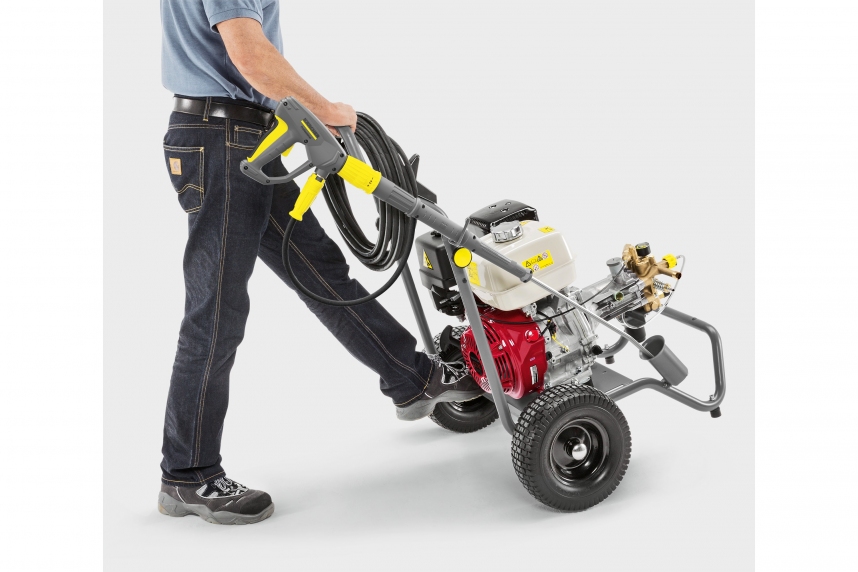

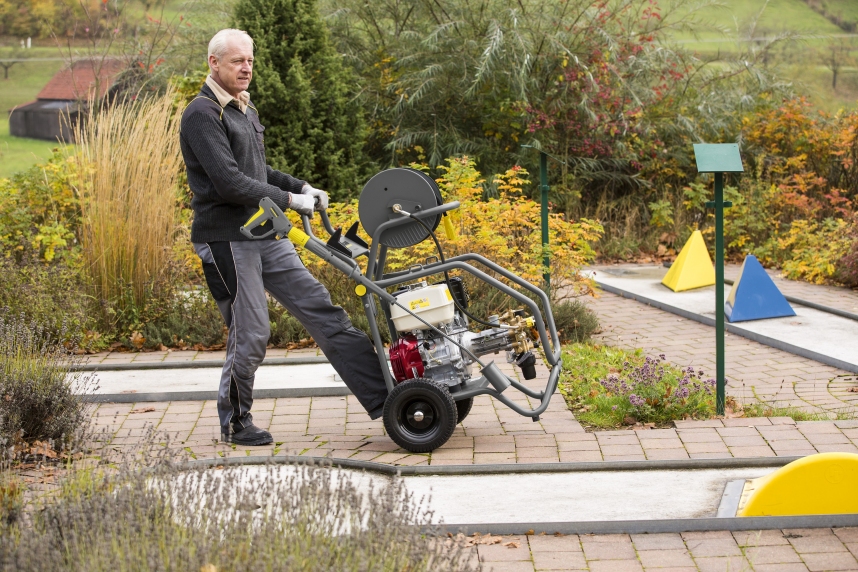

Le transport est facilité par un châssis tubulaire robuste et des roues increvables. Le nettoyeur peut être déplacé en le poussant par la poignée. Pour le stockage, il est conseillé de vider les conduites d’eau, de déconnecter les tuyaux, et de protéger le matériel contre le gel en utilisant un antigel adapté si nécessaire.
En cas de dysfonctionnement, il convient de vérifier que la buse n’est pas obstruée, que le filtre à eau est propre, que le niveau d’huile est correct, et que le circuit d’eau est correctement alimenté et purgé d’air.
Ce résumé reflète strictement les informations d’usage présentes dans les documents fournis, notamment le manuel d’utilisation et la fiche produit.
FAQ : Questions / Réponses :
Quels sont les critères essentiels à vérifier pour choisir un nettoyeur haute pression thermique autonome ?
Ce modèle HD 9/23 De est équipé d’un moteur diesel Yanmar avec démarrage électrique, garantissant une autonomie complète sans alimentation électrique externe. Il dispose d’un réglage continu de la pression (40 à 230 bars) et du débit (400 à 930 l/h), ainsi que d’une fonction d’aspiration d’eau depuis des sources naturelles, ce qui est indispensable pour les zones isolées.
Comment ce nettoyeur haute pression assure-t-il la protection de la pompe et la sécurité de l’utilisateur ?
Il intègre un grand filtre à eau pour protéger la pompe des impuretés, une valve de sécurité contre les surpressions jusqu’à 270 bars, ainsi qu’une valve thermique qui protège la pompe contre la surchauffe en cas de fonctionnement à la poignée fermée. La poignée-pistolet EASY!Force réduit la force de recul à zéro, limitant les risques de troubles musculo-squelettiques.
Quelle est la mobilité et la facilité d’utilisation du HD 9/23 De sur les chantiers ?
Le châssis tubulaire robuste associé à des roues increvables assure une grande mobilité même sur sols irréguliers. Des rangements intégrés facilitent le transport des accessoires. La poignée-pistolet est équipée d’un système de connexion rapide EASY!Lock, fiable et 5 fois plus rapide à monter.
Dans quels contextes d’utilisation ce nettoyeur thermique est-il particulièrement adapté ?
Grâce à son moteur diesel performant et à sa capacité d’aspirer l’eau directement de lacs ou étangs, il est adapté aux travaux exigeants en extérieur, notamment dans des zones sans alimentation électrique. Sa robustesse et ses options telles que la structure Cage pour chargement par grue renforcent son usage intensif sur chantier.
Quelles sont les caractéristiques techniques clés à connaître pour une utilisation optimale ?
Le moteur développe 7,4 kW à 3250 tr/min avec un réservoir de carburant de 5,4 L. La pression maximale de service est de 230 bars, avec un débit réglable entre 400 et 930 l/h. La température maximale de l’eau en alimentation est de 60 °C. Le poids total avec accessoires est de 112,5 kg, et les dimensions sont 866 x 722 x 1146 mm.
