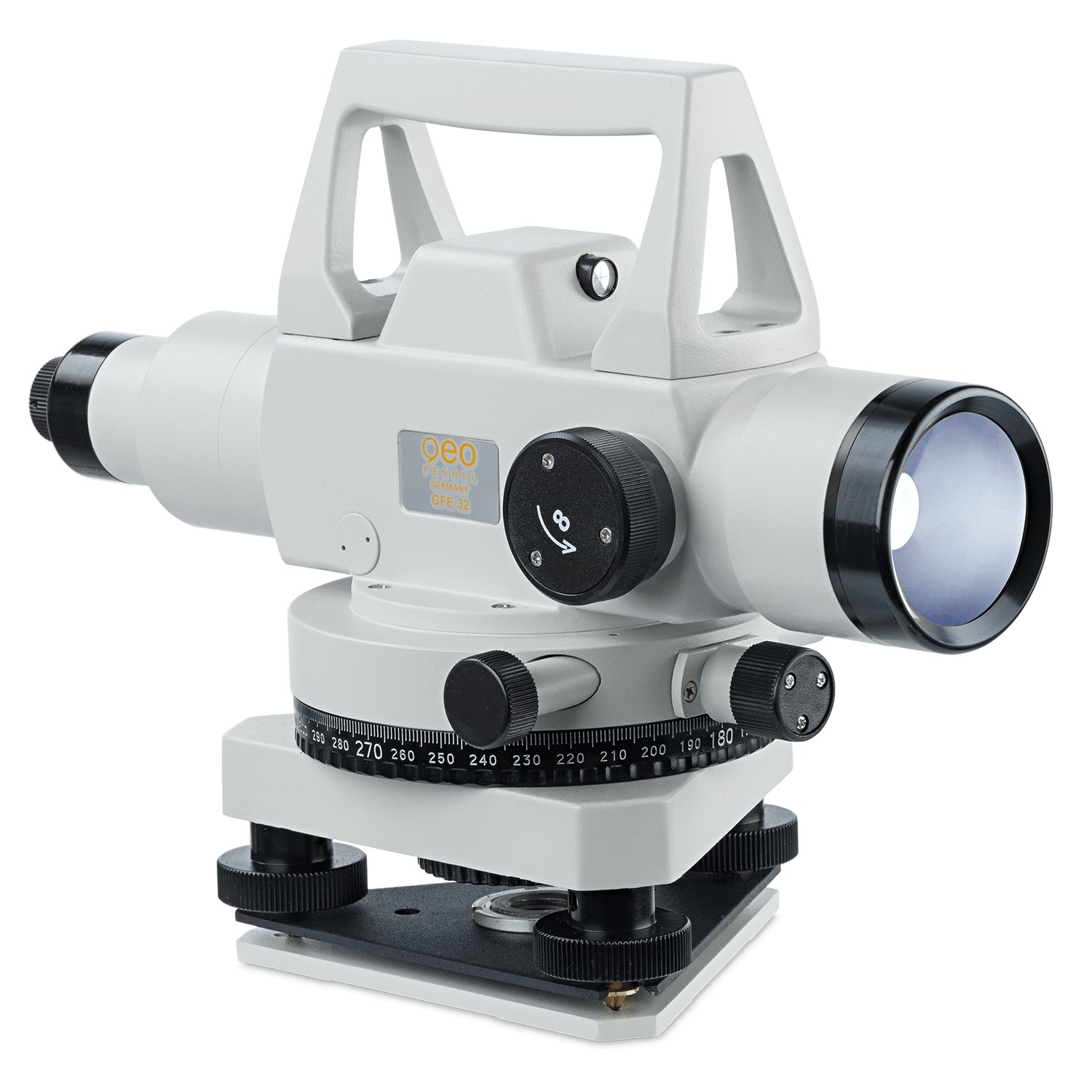

Niveau optique GFE 32- 360° - GEO FENNEL - 210332
Référence : GEO_210332
Découvrez Niveau optique GFE 32- 360° - GEO FENNEL - 210332 disponible à l'achat
- Compensateur spécial pour une précision accrue
- Optiques de haute qualité pour une visibilité optimale
- Grossissement de 32x pour des vues détaillées
- Étanchéité IP54 pour une durabilité en toutes conditions
- Léger et compact pour une manipulation aisée
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents
Découvrez le niveau d'ingénieur GFE 32, un outil de mesure de qualité supérieure robuste et précis. Ce niveau se distingue par son compensateur spécial, reconnu comme l'un des plus fiables du marché. Ses composants optiques de haute qualité garantissent une visibilité optimale dans toutes les conditions d'éclairage.
Le GFE 32 fonctionne facilement grâce à son système d'axe vertical précis et à son réglage micrométrique latéral. Il offre une précision de calage de 2'' et un champ de vision de 1°, idéal pour les travaux de nivellement. Avec un grossissement de 32x et une ouverture d'objectif de 45 mm, il permet de travailler efficacement à une visée minimale de 2 m.
Parmi ses caractéristiques techniques, on note une étanchéité IP 54, une plage de température de -25°C à +50°C, et des dimensions compactes de 280 x 160 x 140 mm pour un poids de 2,5 kg. Le GFE 32 est une solution parfaite pour les professionnels cherchant performance et fiabilité dans leurs travaux de nivellement.
Fonctionnement et usages :
- Système d’axe vertical hautement précis et tournant facilement, avec arrêt horizontal séparé.
- Réglage micrométrique latéral précis et sans jeu pour la mise au point.
- Viseur optique offrant une qualité d’image exceptionnelle.
- Utilisé pour des travaux d’ingénierie nécessitant une précision élevée.
Caractéristiques techniques détaillées :
- Grossissement : 32x
- Ouverture de l’objectif : 45 mm
- Champ visuel : 1°
- Visée minimale : 2 m
- Précision : ± 2 mm
- Précision avec utilisation du repère : < 1 mm
- Facteur constant de multiplication : 100
- Plage de travail du compensateur : ± 15'
- Précision de calage : 2''
- Nivelle sphérique : 8' / 2 mm
- Cercle horizontal : 360°
- Étanchéité : IP 54
- Dimensions : 280 x 160 x 140 mm
- Poids : 2,5 kg
- Plage de température d’utilisation : -25 °C à +50 °C
Performances et avantages :
- Robuste et résistant aux variations de température.
- Entretien facile grâce à une structure simple.
- Permet des mesures précises et fiables avec une erreur moyenne de double nivellement d’environ ± 2 mm sur 1 km.
- Compact et léger, facilitant le transport et la manipulation.
Conditionnement et accessoires fournis :
- Mallette de transport
- Pointe d’ajustage
- Tournevis
- Pinceau à poussière
- Plomb de sonde
Le GFE 32 est une solution idéale pour les professionnels recherchant un niveau optique performant, précis et durable, adapté à des conditions de travail variées et exigeantes.
- Grossissement: 32 x
- Cercle horizontal: 360°
- Ouverture de l'objectif: 45 mm
- Précision de calage: 2''
- Avec utilisation du repère: < 1 mm
- Visée minimale: 2 m
- Angle de champ de vue: ± 15'
- Erreur moyenne 1 km de double nivellement: ± 2 mm
- Champ visuel: 1°
- Facteur constant de multiplication: 100
- Étanchéité: IP 54
- Plage de température: -25 °C - +50 °C
- Nivelle sphérique: 8' / 2 mm
- Dimensions: 280 x 160 x 140 mm
Pour effectuer une mesure de hauteur, l'appareil est placé entre deux points de mesure. L'utilisateur vise successivement chaque point avec le viseur optique, puis lit les valeurs sur la règle de nivellement. La différence de hauteur est calculée par soustraction des valeurs relevées.
La mesure de distance s'effectue en utilisant les traits de distance sur la croix du viseur, où la distance en mètres correspond à la différence en centimètres entre deux traits multipliée par 100.
L'instrument intègre un compensateur dont la position doit être vérifiée via une marque d'index dans l'oculaire pour garantir la précision optimale des mesures.
Sur le modèle GFE 32-L, un pointeur laser peut être activé pour viser et marquer le point de mesure. Le laser est ajusté par mise au point pour obtenir un point minimal, permettant à une seule personne d'effectuer le marquage visuel du point. L'utilisateur active le laser via un bouton dédié et doit remplacer les piles lorsque le faisceau faiblit.
En cas de dysfonctionnement, il est nécessaire de vérifier la centration de la bulle de la nivelle et de la régler si elle est décalée, en utilisant les vis de pied et la pointe d'ajustage.
Les mesures doivent être effectuées dans des conditions où l'appareil est stable, propre, et sans obstacle optique (pas de vitre ou plastique entre l'appareil et la cible) pour garantir la fiabilité des résultats.
Le résultat attendu est une mesure de hauteur et de distance précise, avec une précision de l'ordre de ± 2 mm, pouvant être améliorée à moins de 1 mm en utilisant la marque d'index. Le laser facilite la visée et le marquage des points sur le modèle GFE 32-L.
GEO FENNEL GmbH
KUPFERSTRASSE 6
34225 - BAUNATAL
ALLEMAGNE
info@geo-fennel.de
Questions produits
Quelles sont les spécificités du compensateur du niveau optique GFE 32 ?
Le niveau GFE 32 est équipé d’un compensateur spécial offrant une plage de travail de ±15' et une précision de calage de 2''. Cette technologie garantit une précision accrue dans les mesures de nivellement.
Comment s’effectue la mesure de distance avec ce niveau optique ?
La mesure de distance s’appuie sur les traits de distance présents sur la croix du viseur. La distance en mètres correspond à la différence en centimètres entre deux traits multipliée par 100. Cette méthode permet une lecture directe et précise depuis la règle de nivellement.
Quels sont les critères à vérifier pour assurer la précision des mesures ?
Il est essentiel de centrer la bulle de la nivelle sphérique à l’aide des vis de pied et de vérifier sa précision en tournant l’appareil de 180°. De plus, l’utilisation de la marque d’index dans l’oculaire permet d’éliminer les erreurs de compensation et d’atteindre une précision inférieure à 1 mm.
Quels sont les avantages du modèle GFE 32-L avec pointeur laser ?
Le modèle GFE 32-L intègre un pointeur laser de classe 2, ajustable par mise au point, permettant de viser et marquer un point de mesure avec un faisceau de 2 mm de diamètre. Cette fonction facilite la visée et le marquage par une seule personne, avec une portée laser jusqu’à 120 m en journée et 300 m au crépuscule.
Quelles sont les conditions d’utilisation recommandées pour garantir la fiabilité des mesures ?
Le niveau doit être utilisé dans un environnement stable, propre, sans obstacle optique entre l’appareil et la cible (pas de vitre ou plastique). Il est également recommandé d’attendre quelques minutes après un changement important de température avant de réaliser les mesures.
