Niveau optique GFE 32-L - 360° - GEO FENNEL - 210333
Référence : GEO_210333
Découvrez Niveau optique GFE 32-L - 360° - GEO FENNEL - 210333 disponible à l'achat
- Précision exceptionnelle grâce au compensateur spécial.
- Optique supérieure pour une visibilité optimale.
- Grossissement de 32x et cercle horizontal de 360°.
- Résistance aux températures extrêmes de -25°C à +50°C.
- Compact et léger, idéal pour le transport sur chantier.
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents
Découvrez le niveau d'ingénieur GFE 32-L, symbole d'excellence et de robustesse. Conçu pour offrir une performance exceptionnelle, ce niveau est équipé d'un compensateur spécial garantissant une précision inégalée. Ses composants optiques de qualité supérieure assurent une visibilité optimale dans toutes les conditions.
Le GFE 32-L se distingue par ses nombreuses caractéristiques techniques. Il offre un grossissement de 32x et un cercle horizontal de 360°, avec une ouverture de l'objectif de 45 mm. Avec une précision de calage de 2'', il permet un réglage précis grâce à son échelle micrométrique latérale sans jeu. La visée minimale est de 2 m et la tolérance de l'axe optique est de 5''. De plus, il est doté d'un pointeur laser avec une portée de 120 m (jour) et 300 m (crépuscule), faisant de lui l'outil idéal pour tous vos projets de nivellement.
Robuste et résistant aux températures extrêmes de -25 °C à +50 °C, sa structure simple facilite l'entretien. Avec une étanchéité IP 54 et une autonomie de 8 heures grâce à son alimentation par 2 piles AAA, le GFE 32-L est l'allié parfait pour les professionnels du bâtiment. Compact (280 x 160 x 140 mm) et léger (2,7 kg), il se transporte aisément sur vos chantiers.
Le GFE 32-L est équipé d'un compensateur avec une plage de travail de ± 15' et une précision de calage de 2''. La visée minimale est de 2 mètres, avec une précision moyenne de ± 2 mm sur 1 km de double nivellement et une tolérance de l'axe optique de 5''. L'utilisation du repère permet une précision inférieure à 1 mm. La nivelle sphérique offre une précision de 8'' / 2 mm.

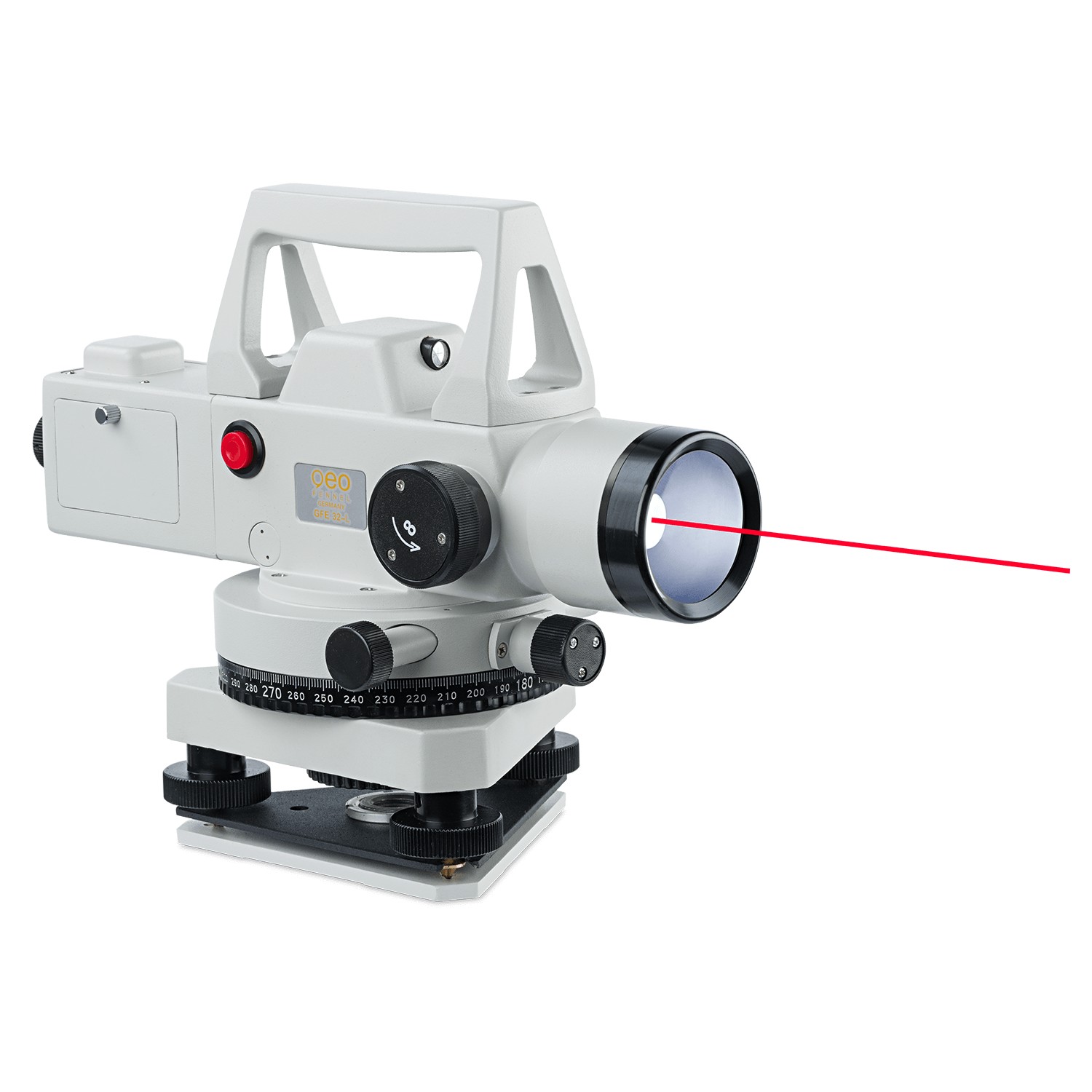

Un pointeur laser intégré (635-670 nm, classe 2) avec un faisceau de 2 mm (focusable) facilite la visée, avec une portée de 120 mètres en plein jour et jusqu'à 300 mètres au crépuscule. Un filtre laser pour oculaire est également inclus pour protéger l'utilisateur et améliorer la visibilité.
Robuste et fiable, ce niveau est étanche avec un indice IP54, et fonctionne dans une plage de températures extrêmes allant de -25 °C à +50 °C. Il est alimenté par deux piles AAA offrant une autonomie de 8 heures, garantissant une longue durée d'utilisation sur le terrain.
Le GFE 32-L est compact et léger, avec des dimensions de 280 x 160 x 140 mm et un poids de 2,7 kg, facilitant son transport. Sa structure simple permet un entretien facile.
Caractéristiques techniques principales :
- Grossissement : 32x
- Ouverture de l'objectif : 45 mm
- Champ visuel : 1°
- Visée minimale : 2 m
- Précision : ± 2 mm
- Précision de calage : 2''
- Nivelle sphérique : 8'' / 2 mm
- Cercle horizontal : 360°
- Étanchéité : IP 54
- Poids : 2,7 kg
- Dimensions : 280 x 160 x 140 mm
- Plage de température : -25 °C à +50 °C
- Pointeur laser : 635-670 nm, classe 2
- Diamètre du faisceau laser : 2 mm (focusable)
- Portée laser : 120 m (jour), 300 m (crépuscule)
- Tolérance de l'axe optique : 5''
- Autonomie / alimentation : 8 h / 2 piles AAA
- Filtre laser pour oculaire : oui
- Facteur constant de multiplication : 100
Avantages produit :
- Robuste et résistant aux températures extrêmes
- Système d’axe vertical hautement précis et tournant facilement
- Arrêt horizontal séparé
- Échelle micrométrique latérale précise et sans jeu pour un réglage et une mise au point optimaux
- Viseur optique avec qualité d’image exceptionnelle
- Entretien simple grâce à une structure épurée
Conditionnement et accessoires fournis :
- Mallette de transport
- Pointe d’ajustage
- Tournevis
- Pinceau à poussière
- Plomb de sonde
Ce niveau d’ingénieur GFE 32-L est un outil performant et fiable, parfaitement adapté aux exigences des professionnels pour des travaux de précision en topographie et construction.
- Grossissement: 32 x
- Cercle horizontal: 360°
- Ouverture de l'objectif: 45 mm
- Précision de calage: 2''
- Avec utilisation du repère: < 1 mm
- Visée minimale: 2 m
- Tolérance de l'axe optique: 5"
- Angle de champ de vue: ± 15'
- Erreur moyenne 1 km de double nivellement: ± 2 mm
- Filtre laser pour oculaire: oui
- Pointeur Laser: 635 - 670 nm
- Portée laser: 120 m (jour), 300 m (crépuscule)
- Champ visuel: 1°
- Classe de laser: 2
- Facteur constant de multiplication: 100
- Étanchéité: IP 54
- Diamètre du faisceau: 2 mm (focusable)
- Autonomie: 8 h
- Alimentation: 2 x piles AAA
- Plage de température: -25 °C - +50 °C
- Nivelle sphérique: 8' / 2 mm
- Dimensions: 280 x 160 x 140 mm
Pour réaliser des mesures de hauteur, l’appareil est placé entre deux points de mesure. L’utilisateur vise successivement chaque point avec le niveau, puis relève les valeurs sur la mire de nivellement. La différence de hauteur entre les deux points s’obtient en soustrayant ces valeurs.
La mesure de distance s’effectue en utilisant les traits de distance sur la mire. La distance entre les traits courts correspond, multipliée par 100, à la distance en mètres entre l’appareil et la mire.
Le compensateur du niveau doit être réglé avec précision par l’utilisateur grâce à une marque d’index visible dans l’oculaire. Les mesures doivent être effectuées uniquement lorsque le repère noir est centré dans la ligne blanche de cette marque afin d’éliminer les erreurs de compensation.
Le modèle GFE 32-L est équipé d’un pointeur laser activable par un bouton. Ce laser permet à une seule personne de viser et marquer un point précis. L’utilisateur peut ajuster la mise au point du laser pour obtenir un point lumineux de diamètre minimal. Le faisceau laser facilite la visualisation des cibles pendant les opérations de mesure.
En cas d’affaiblissement du faisceau laser, l’utilisateur doit remplacer les deux piles AAA alcalines qui alimentent le laser.
L’appareil est destiné à des mesures de nivellement, d’alignement horizontal et vertical, ainsi que de repérage de points verticaux. Les mesures doivent être réalisées dans des conditions où l’objectif et l’oculaire sont propres, et en évitant les mesures à travers des vitres ou plastiques qui pourraient fausser les résultats. Après un changement important de température, il est conseillé d’attendre quelques minutes avant l’utilisation.

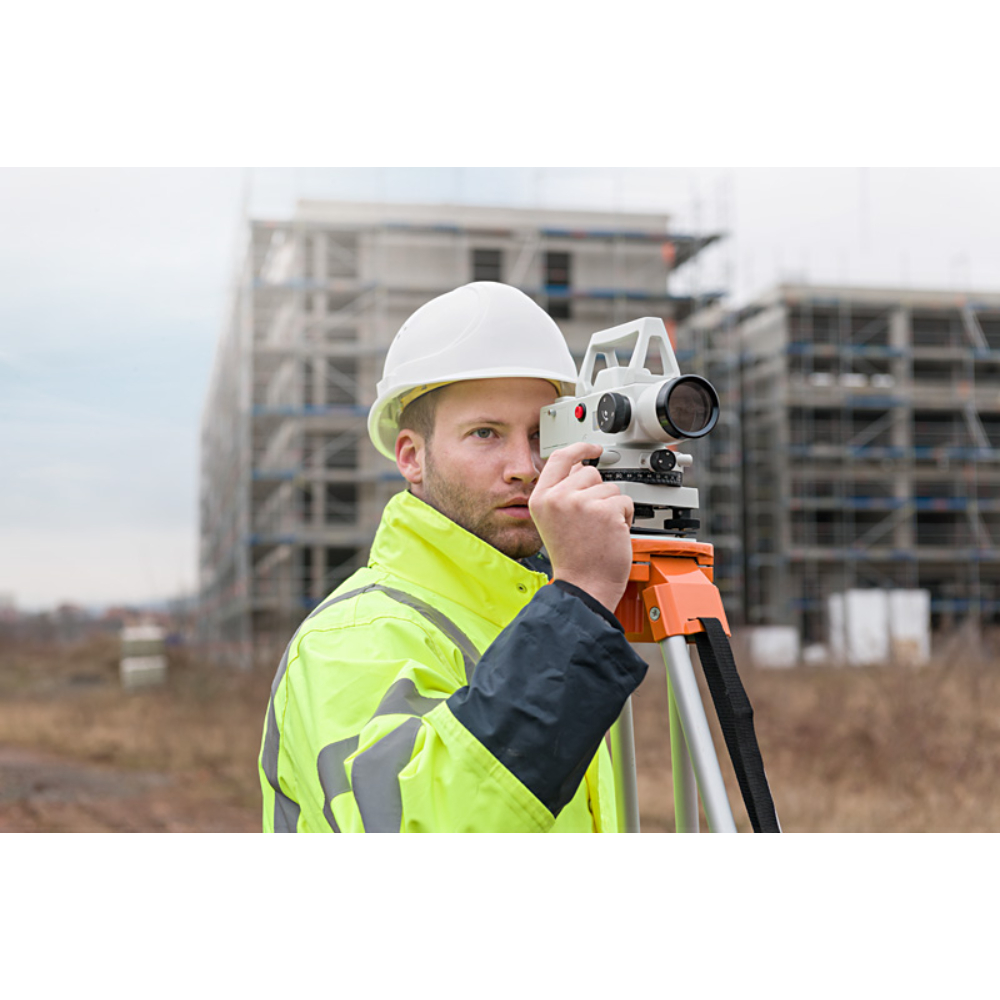

En résumé, l’utilisateur procède à l’installation du niveau sur trépied, ajuste la nivelle circulaire, effectue la mise au point optique, active le laser si nécessaire, puis réalise les mesures de hauteur et de distance en suivant les repères visuels fournis par l’appareil.
GEO FENNEL GmbH
KUPFERSTRASSE 6
34225 - BAUNATAL
ALLEMAGNE
info@geo-fennel.de
Questions produits
Quelles sont les caractéristiques techniques principales du niveau optique GFE 32-L ?
Le GFE 32-L dispose d’un grossissement de 32x, d’un cercle horizontal complet de 360°, et d’une ouverture d’objectif de 45 mm. Sa précision de calage est de 2'', avec une précision moyenne de ± 2 mm sur 1 km de double nivellement. Il intègre un compensateur avec une plage de travail de ± 15' et une tolérance de l’axe optique de 5''.
Comment fonctionne le pointeur laser intégré et quelles sont ses spécificités ?
Le pointeur laser, activable par un bouton, émet un faisceau de 635-670 nm (classe 2) avec un diamètre de faisceau focusable de 2 mm. Sa portée est de 120 m en plein jour et jusqu’à 300 m au crépuscule. Le laser permet de viser et marquer un point précis, facilitant ainsi les mesures. Un filtre laser pour oculaire est inclus pour protéger l’utilisateur.
Comment assurer une mise en œuvre précise du GFE 32-L sur chantier ?
Le niveau doit être installé sur un trépied stable, avec la bulle de la nivelle circulaire centrée à l’aide des vis de pied. Après rotation de l’appareil de 180°, la centration doit être vérifiée et ajustée si nécessaire. La mise au point optique s’effectue via l’échelle micrométrique latérale sans jeu pour un réglage précis.
Quels sont les critères de robustesse et d’adaptabilité du GFE 32-L aux conditions de chantier ?
Le GFE 32-L est robuste, étanche avec un indice IP54, et résistant aux températures extrêmes de -25 °C à +50 °C. Sa structure simple facilite l’entretien. Compact (280 x 160 x 140 mm) et léger (2,7 kg), il est facile à transporter et à manipuler sur chantier.
Quels sont les éléments fournis avec le niveau optique GFE 32-L ?
Le niveau est livré avec une mallette de transport, une pointe d’ajustage, un tournevis, un pinceau à poussière, un plomb de sonde ainsi que deux piles AAA alcalines pour l’alimentation du laser.
Comment le GFE 32-L garantit-il la sécurité lors de l’utilisation du laser ?
Le laser du GFE 32-L est classé classe 2 selon la norme DIN EN 60825-1:2014, ce qui signifie qu’il peut être utilisé sans mesures de sécurité particulières. Le faisceau est protégé par un filtre laser pour l’oculaire et des avertissements visibles sont apposés sur l’appareil.
