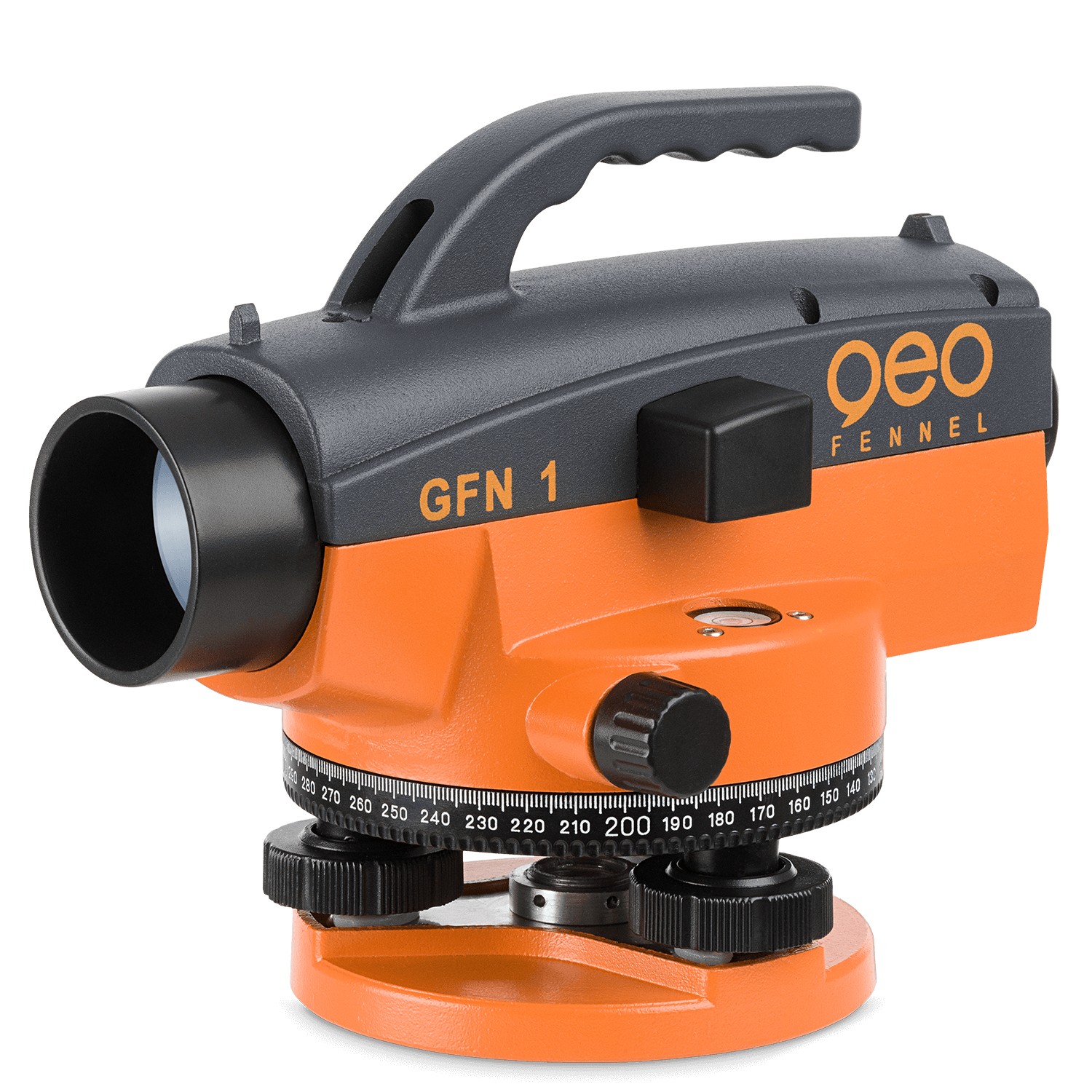

Niveau optique GFN 1- 360° - GEO FENNEL - 200205
Référence : GEO_200205
Découvrez Niveau optique GFN 1- 360° - GEO FENNEL - 200205 disponible à l'achat
- Grossissement puissant de 32x.
- Boîtier métallique robuste.
- Facilité de manipulation avec poignée.
- Miroir pour centrage précis.
- Alignement rapide grâce à la visée supérieure.
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents
Grossissement 32 x
Boîtier métallique robuste
Poignée pour une manipulation facile
Propriétés :
- Boîtier métallique robuste avec poignée pour une manipulation facile
- Miroir pour centrage de la bulle
- Visée sur le haut du niveau pour alignement rapide sur la mire
Description :
- Grossissement 32x pour une observation précise
- Boîtier métallique robuste avec poignée facilitant la manipulation
- Miroir intégré pour le centrage de la bulle
- Visée située sur le haut du niveau permettant un alignement rapide sur la mire
Caractéristiques techniques :
- Précision ± 1,5 mm sur 1 km de double nivellement
- Grossissement : 32x
- Ouverture de l'objectif : 36 mm
- Visée minimale : 0,4 m
- Angle de champ de vue : ± 15'
- Précision de calage : ± 0,3"
- Nivelle sphérique : 8' / 2 mm
- Cercle horizontal : 400 gon / 360°
- Étanchéité : IP 54
- Poids de l'instrument : 1,2 kg
Fourniture et conditionnement :
- Niveau automatique GFN 1 avec coffret rigide
- Trépied en aluminium
- Mire télescopique de 5 m
- 1 carton pour le pack complet
- Pointe d'ajustage incluse
Avantages :
- Robustesse et durabilité grâce au boîtier métallique
- Manipulation aisée grâce à la poignée ergonomique
- Précision élevée adaptée aux travaux de chantier
- Étanchéité assurant une bonne protection contre la poussière et les projections d'eau
Applications :
- Utilisation professionnelle pour le nivellement et les mesures de précision sur les chantiers de construction et travaux publics
Recommandations :
- Manipuler avec soin pour maintenir la précision
- Stocker dans le coffret rigide fourni pour protection optimale lors du transport et du stockage
Normes et certifications :
- Conforme aux exigences de précision et d'étanchéité mentionnées (IP 54) garantissant une utilisation fiable en environnement chantier.
Ce niveau optique GFN 1 offre un équipement complet et performant pour les professionnels recherchant fiabilité, précision et robustesse au quotidien.
Grossissement: 32 x
Cercle horizontal: 360°
Ouverture de l'objectif: 36 mm
Précision de calage: ± 0,3"
Visée minimale: 0,4 m
Angle de champ de vue: ± 15'
Erreur moyenne 1 km de double nivellement: ± 1,5 mm
Étanchéité: IP 54
Nivelle sphérique: 8' / 2 mm
Le principe d’utilisation repose sur l’alignement visuel de la mire télescopique à l’aide de la visée située sur le haut du niveau, facilitée par un grossissement de 32x et un miroir pour le centrage de la bulle. L’utilisateur oriente le niveau vers différents points de mesure, lit les valeurs sur la mire et calcule les différences de hauteur en soustrayant les lectures correspondantes.
L’appareil est destiné à des mesures de nivellement sur chantier, notamment la détermination de hauteurs, le tracé d’angles droits, le pointage de plans de référence horizontaux et verticaux ainsi que l’obtention de points d’aplomb.
Pour mesurer une hauteur, l’utilisateur place le niveau entre deux points de mesure, vise le premier point et lit la valeur sur la mire, puis vise le second point et lit la deuxième valeur. La différence de niveau est obtenue en soustrayant ces deux valeurs.
Pour la mesure de distance, l’utilisateur utilise les traits stadia du réticule. La distance entre ces traits sur la mire, mesurée en centimètres, multipliée par 100 donne la distance en mètres entre le niveau et la mire.
En cas de fonctionnement non conforme, notamment si la bulle de la nivelle sphérique n’est pas centrée, l’utilisateur doit ajuster la bulle en utilisant les vis calantes et la pointe d’ajustage fournie.
Le résultat attendu est une mesure précise des différences de niveau et des distances entre points, obtenue par un alignement correct et une lecture précise sur la mire. Pour garantir la précision, il est nécessaire de vérifier régulièrement la centration de la bulle de la nivelle sphérique et d’adapter l’appareil en conséquence.
Les mesures doivent être effectuées dans des conditions où l’appareil n’est pas soumis à des interférences telles que des mesures à travers du verre ou du plastique, des optiques sales, ou après un choc important. En cas de changement rapide de température, il convient d’attendre quelques minutes avant de reprendre les mesures.
GEO FENNEL GmbH
KUPFERSTRASSE 6
34225 - BAUNATAL
ALLEMAGNE
info@geo-fennel.de
Questions produits
Quelles sont les caractéristiques techniques principales du niveau optique GFN 1 ?
Le niveau GFN 1 offre un grossissement de 32x avec une ouverture d’objectif de 36 mm. Il garantit une précision de ± 1,5 mm sur 1 km de double nivellement et une précision de calage de ± 0,3". Son cercle horizontal couvre 360°, et il est équipé d’une nivelle sphérique avec une sensibilité de 8' / 2 mm. L’appareil pèse 1,2 kg et bénéficie d’une étanchéité IP 54 adaptée aux conditions de chantier.
Comment s’effectue la mise en place et le réglage du niveau sur chantier ?
Le niveau se positionne sur un trépied placé aussi horizontalement que possible. Il se fixe avec la vis de fixation. La bulle de la nivelle sphérique est centrée à l’aide des vis calantes du trépied. Après rotation de l’appareil de 180°, la bulle doit rester centrée pour garantir la précision. En cas de dérèglement, la bulle se règle partiellement avec les vis calantes et partiellement avec la pointe d’ajustage fournie.
Comment réaliser une mesure de hauteur avec ce niveau optique ?
Placez le niveau entre deux points de mesure. Orientez la visée vers le premier point et lisez la valeur sur la mire, puis vers le second point pour une seconde lecture. La différence de hauteur est calculée en soustrayant ces deux valeurs. Cette méthode permet d’obtenir des mesures précises de différence de niveau sur chantier.
Comment mesurer une distance avec le niveau GFN 1 ?
Le niveau est équipé de traits stadia sur le réticule. La distance entre ces traits, mesurée en centimètres sur la mire, multipliée par 100 donne la distance en mètres entre le niveau et la mire. Cette méthode permet une estimation rapide et fiable des distances sur le terrain.
Quelles sont les conditions à respecter pour garantir la fiabilité des mesures ?
Il faut éviter de mesurer à travers du verre ou du plastique, ou lorsque l’optique est sale. Après un choc important, il convient de vérifier la précision. En cas de changement rapide de température, il est recommandé d’attendre quelques minutes avant de reprendre les mesures. Ces précautions assurent des résultats fiables et précis.
Quelles sont les consignes de sécurité et d’entretien associées à ce produit ?
Le niveau doit être manipulé conformément au mode d’emploi. Il ne faut jamais ouvrir le boîtier, les réparations devant être réalisées par un spécialiste. L’appareil doit être tenu hors de portée des enfants. Après utilisation, il convient de nettoyer avec un tissu doux, sans introduire d’humidité dans le coffret. Le transport doit se faire dans le coffret rigide fourni.
