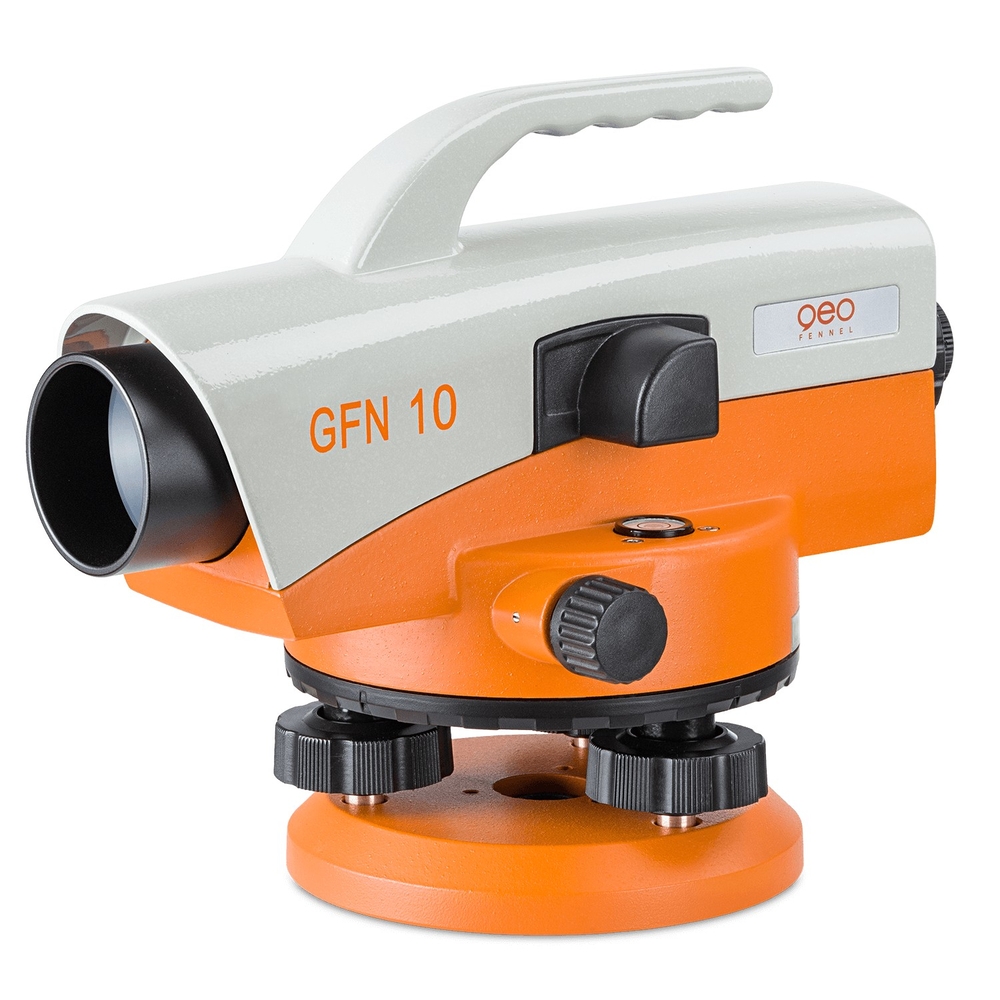

Niveau optique GFN 10- 360° - GEO FENNEL - 200225
Référence : GEO_200225
Découvrez Niveau optique GFN 10- 360° - GEO FENNEL - 200225 disponible à l'achat
Les points clés
- Grossissement 32 fois et optique lumineux
- Boîtier métallique robuste
- Réticule avec fils convergents
- Bouton pour test du compensateur
- Poignée pour manipulation facile
405,60 € TTC 338,00 € HT
Demander un devis gratuit
Etapes du devis :
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Documents techniques :
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents
Grossissement 32 fois et optique lumineux
Boîtier métallique robuste
Réticule avec fil horizontal et fils convergents
Bouton de test de fonctionnement du compensateur
Poignée pour une manipulation facile
Propriétés :
- Boîtier métallique robuste avec poignée pour une manipulation facile
- Réticule avec fils convergents pour une lecture plus précise
- Cercle interne bien protégé
- Bouton de test de fonctionnement du compensateur
- Miroir pour centrage de la bulle
Niveau optique GFN 10 - 360° de GEO FENNEL, niveau d'ingénieur haut de gamme conçu pour des mesures précises et fiables.
Description du produit :
- Grossissement 32 fois avec optique lumineuse pour une observation claire.
- Boîtier métallique robuste avec poignée intégrée facilitant la manipulation.
- Réticule avec fils convergents pour une lecture plus précise.
- Cercle interne bien protégé pour une meilleure durabilité.
- Bouton de test de fonctionnement du compensateur.
- Miroir pour le centrage de la bulle.
Usages et applications :
- Utilisé pour des opérations de nivellement précises dans le domaine de l’ingénierie et du bâtiment.
Fonctionnement :
- Niveau optique avec cercle horizontal complet de 360° (400 gon).
- Possède une nivelle sphérique pour garantir la mise à niveau.
- Bouton de test pour vérifier le bon fonctionnement du compensateur.
Caractéristiques techniques détaillées :
- Précision de mesure : ± 1,0 mm.
- Grossissement : 32 x.
- Ouverture de l'objectif : 40 mm.
- Visée minimale : 0,6 m.
- Angle de champ de vue : ± 15'.
- Précision de calage : ± 0,3".
- Nivelle sphérique : 8' / 2 mm.
- Cercle horizontal : 400 gon / 360°.
- Étanchéité : IP 65.
- Poids de l’instrument : 1,6 kg.
Matériaux et composition :
- Boîtier en métal robuste pour une meilleure résistance aux conditions d’utilisation.
Compatibilités et accessoires fournis :
- Pointe d’ajustage.
- Fil à plomb.
- Coffret rigide pour le transport et le stockage sécurisé.
Normes et certifications :
- Étanchéité certifiée IP 65, garantissant une protection contre la poussière et les jets d’eau.
Conditions d’utilisation et recommandations :
- Manipulation facilitée grâce à la poignée intégrée.
- Utilisation recommandée dans des environnements nécessitant des mesures précises et un matériel robuste.
Avantages produit :
- Haute précision et fiabilité pour des travaux d’ingénierie.
- Construction robuste adaptée aux conditions difficiles.
- Facilité d’utilisation avec des fonctionnalités de test et centrage optimisées.
Conditionnement, stockage, conservation :
- Livré avec un coffret rigide pour assurer une protection optimale lors du transport et du stockage.
Cette synthèse reprend l’ensemble des informations techniques et fonctionnelles issues de la fiche produit PDF GEO FENNEL GFN 10 - 360° (réf. 200225).
Description du produit :
- Grossissement 32 fois avec optique lumineuse pour une observation claire.
- Boîtier métallique robuste avec poignée intégrée facilitant la manipulation.
- Réticule avec fils convergents pour une lecture plus précise.
- Cercle interne bien protégé pour une meilleure durabilité.
- Bouton de test de fonctionnement du compensateur.
- Miroir pour le centrage de la bulle.
Usages et applications :
- Utilisé pour des opérations de nivellement précises dans le domaine de l’ingénierie et du bâtiment.
Fonctionnement :
- Niveau optique avec cercle horizontal complet de 360° (400 gon).
- Possède une nivelle sphérique pour garantir la mise à niveau.
- Bouton de test pour vérifier le bon fonctionnement du compensateur.
Caractéristiques techniques détaillées :
- Précision de mesure : ± 1,0 mm.
- Grossissement : 32 x.
- Ouverture de l'objectif : 40 mm.
- Visée minimale : 0,6 m.
- Angle de champ de vue : ± 15'.
- Précision de calage : ± 0,3".
- Nivelle sphérique : 8' / 2 mm.
- Cercle horizontal : 400 gon / 360°.
- Étanchéité : IP 65.
- Poids de l’instrument : 1,6 kg.
Matériaux et composition :
- Boîtier en métal robuste pour une meilleure résistance aux conditions d’utilisation.
Compatibilités et accessoires fournis :
- Pointe d’ajustage.
- Fil à plomb.
- Coffret rigide pour le transport et le stockage sécurisé.
Normes et certifications :
- Étanchéité certifiée IP 65, garantissant une protection contre la poussière et les jets d’eau.
Conditions d’utilisation et recommandations :
- Manipulation facilitée grâce à la poignée intégrée.
- Utilisation recommandée dans des environnements nécessitant des mesures précises et un matériel robuste.
Avantages produit :
- Haute précision et fiabilité pour des travaux d’ingénierie.
- Construction robuste adaptée aux conditions difficiles.
- Facilité d’utilisation avec des fonctionnalités de test et centrage optimisées.
Conditionnement, stockage, conservation :
- Livré avec un coffret rigide pour assurer une protection optimale lors du transport et du stockage.
Cette synthèse reprend l’ensemble des informations techniques et fonctionnelles issues de la fiche produit PDF GEO FENNEL GFN 10 - 360° (réf. 200225).
- Grossissement: 32 x
- Cercle horizontal: 360°
- Ouverture de l'objectif: 40 mm
- Précision de calage: ± 0,3"
- Visée minimale: 0,6 m
- Angle de champ de vue: ± 15'
- Erreur moyenne 1 km de double nivellement: ± 1,0 mm
- Étanchéité: IP 65
- Nivelle sphérique: 8' / 2 mm
- Poids (instrument): 1,6 kg
Le niveau optique GFN 10-360° s’utilise en le plaçant sur un trépied, que l’on doit positionner le plus horizontalement possible au-dessus du point de mesure, en veillant à sa stabilité. L’instrument est ensuite fixé sur le trépied à l’aide de la vis de fixation. L’utilisateur centre la bulle de la nivelle sphérique en ajustant les vis calantes situées à la base de l’appareil. Après avoir tourné l’instrument de 180°, il vérifie à nouveau le centrage de la bulle et procède à un réglage si nécessaire. Cette étape est indispensable pour garantir une précision optimale.
Pour vérifier le bon fonctionnement, il est conseillé de contrôler régulièrement la nivelle sphérique en observant si la bulle reste centrée après rotation de l’appareil. En cas de décalage, le centrage s’effectue en deux temps : moitié avec les vis calantes, moitié avec la pointe d’ajustage.
Le test du compensateur s’effectue en centrant la nivelle, en orientant l’appareil vers la mire, puis en lisant une première valeur. En pressant rapidement le bouton de test du compensateur, on vérifie que la valeur lue reste identique, ce qui confirme le bon fonctionnement du compensateur.
Pour réaliser une mesure de hauteur, l’appareil est placé entre deux points de mesure A et B. L’utilisateur oriente le niveau vers le point A et lit la valeur correspondante sur la mire, puis fait de même pour le point B. La différence de hauteur est calculée en soustrayant les deux valeurs relevées.
La mesure de distance s’effectue en utilisant les traits stadia du réticule. La distance entre les deux traits courts sur la mire est multipliée par 100 pour obtenir la distance entre le niveau et la mire en mètres.
Ces opérations sont destinées à des mesures précises de nivellement dans des contextes d’ingénierie et de construction, où une manipulation stable et un réglage rigoureux de l’appareil sont nécessaires pour obtenir des résultats fiables.
Pour vérifier le bon fonctionnement, il est conseillé de contrôler régulièrement la nivelle sphérique en observant si la bulle reste centrée après rotation de l’appareil. En cas de décalage, le centrage s’effectue en deux temps : moitié avec les vis calantes, moitié avec la pointe d’ajustage.
Le test du compensateur s’effectue en centrant la nivelle, en orientant l’appareil vers la mire, puis en lisant une première valeur. En pressant rapidement le bouton de test du compensateur, on vérifie que la valeur lue reste identique, ce qui confirme le bon fonctionnement du compensateur.
Pour réaliser une mesure de hauteur, l’appareil est placé entre deux points de mesure A et B. L’utilisateur oriente le niveau vers le point A et lit la valeur correspondante sur la mire, puis fait de même pour le point B. La différence de hauteur est calculée en soustrayant les deux valeurs relevées.
La mesure de distance s’effectue en utilisant les traits stadia du réticule. La distance entre les deux traits courts sur la mire est multipliée par 100 pour obtenir la distance entre le niveau et la mire en mètres.
Ces opérations sont destinées à des mesures précises de nivellement dans des contextes d’ingénierie et de construction, où une manipulation stable et un réglage rigoureux de l’appareil sont nécessaires pour obtenir des résultats fiables.
GEO FENNEL GmbH
KUPFERSTRASSE 6
34225 - BAUNATAL
ALLEMAGNE
info@geo-fennel.de
Questions produits
Quelles sont les caractéristiques principales du niveau optique GFN 10-360° ?
Le niveau optique GFN 10 offre un grossissement de 32x avec une optique lumineuse et un réticule à fils convergents pour une lecture précise. Son boîtier métallique robuste est équipé d'une poignée pour une manipulation aisée. Il dispose également d'un bouton de test du compensateur et d'un miroir pour le centrage de la bulle.
Comment garantir la précision des mesures avec ce niveau optique ?
Il est essentiel de vérifier régulièrement la nivelle sphérique en positionnant l'appareil, en le tournant de 180° et en s'assurant que la bulle reste centrée. Le calage de la nivelle se fait en ajustant moitié avec les vis calantes et moitié avec la pointe d’ajustage. Le bouton de test du compensateur permet de vérifier son bon fonctionnement en comparant les valeurs lues avant et après activation.
Comment se déroule la mise en œuvre du niveau sur chantier ?
Le niveau doit être installé sur un trépied positionné le plus horizontalement possible et stable. L’appareil est fixé avec la vis de fixation du trépied. La bulle de la nivelle sphérique est centrée à l’aide des vis calantes, puis vérifiée après rotation de 180°. Ce réglage est indispensable pour assurer une précision optimale des mesures.
Quels types de mesures peut-on réaliser avec ce niveau optique ?
Ce niveau permet de réaliser des mesures de hauteur en orientant l’appareil vers deux points successifs et en calculant la différence des valeurs relevées. Il permet aussi des mesures de distance grâce aux traits stadia du réticule, où la distance entre ces traits sur la mire multipliée par 100 donne la distance en mètres entre le niveau et la mire.
Quelles sont les conditions d’utilisation et les précautions à respecter ?
Le niveau est étanche selon la norme IP 65, assurant une protection contre la poussière et les jets d’eau. Il ne doit pas être utilisé à travers des surfaces vitrées ou plastiques sales, ni après un choc ou une chute sans vérification préalable. En cas de changement important de température, il est recommandé d’attendre quelques minutes avant usage. Le nettoyage doit se faire avec un chiffon doux humide et l’appareil doit être stocké sec dans son coffret rigide.
