Niveau optique GFN 10- 400 gon - GEO FENNEL - 200220
Référence : GEO_200220
Découvrez Niveau optique GFN 10- 400 gon - GEO FENNEL - 200220 disponible à l'achat
- Instrument de mesure précis et robuste.
- Grossissement de 32x pour une visibilité optimale.
- Boîtier métallique solide pour usage extérieur.
- Étanchéité IP 65 pour résister aux éléments.
- Conception légère et maniable pour une utilisation aisée.
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents

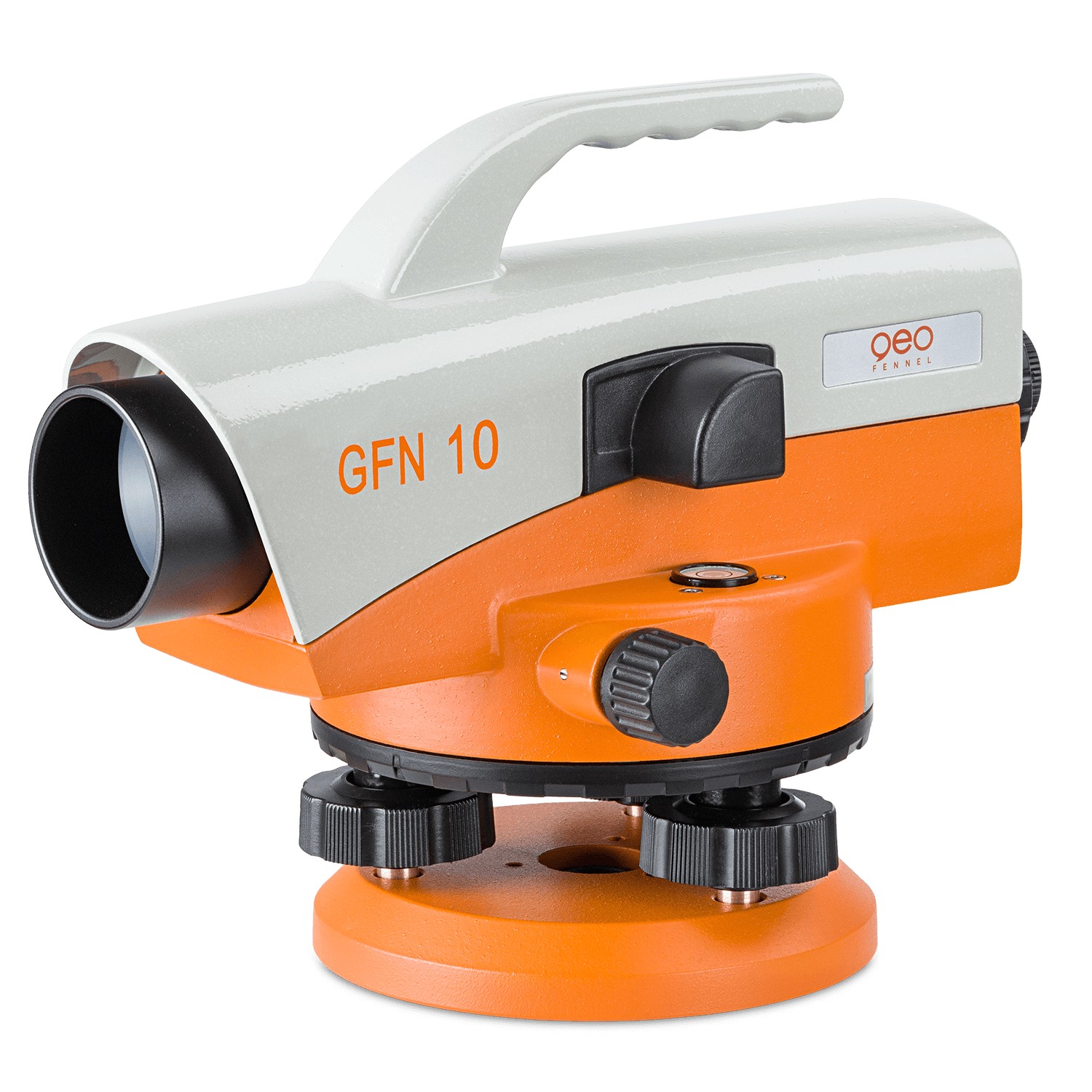

Découvrez le niveau automatique GFN 10, un instrument de mesure précis et robuste conçu pour les professionnels du bâtiment. Avec un grossissement de 32x et une optique lumineuse, cet appareil vous garantit une excellente visibilité et des mesures fiables. Il est doté d'un boîtier métallique solide, idéal pour un usage en extérieur, et d'une poignée ergonomique pour une manipulation aisée. Le réticule est équipé de fils horizontaux et convergents, permettant une lecture plus précise des données de nivellement.Pour son utilisation, il est recommandé de tester le fonctionnement du compensateur à l'aide du bouton prévu à cet effet. Sa visée minimale est de 0,6 m, et l'angle de champ de vue est de ± 15'. Les caractéristiques techniques incluent une précision de calage de ± 0,3'', une étanchéité IP 65, et un poids de 1,6 kg, ce qui en fait un outil léger et performant. Le GFN 10 est donc idéal pour réaliser vos travaux avec précision et efficacité.
Le réticule est équipé de fils horizontaux convergents, permettant une lecture plus précise des mesures. Le compensateur peut être testé via un bouton dédié pour garantir un bon fonctionnement. La visée minimale est de 0,6 mètre, avec un angle de champ de vue de ± 15 minutes d’arc. Le cercle horizontal est gradué en 400 gon (référence 200220) ou 360° (référence 200225), protégé en interne pour éviter les dommages.
Caractéristiques techniques détaillées :
- Précision de mesure : ± 1,0 mm sur 1 km de double nivellement
- Précision de calage : ± 0,3"
- Grossissement : 32 x
- Ouverture de l’objectif : 40 mm
- Visée minimale : 0,6 m
- Angle de champ de vue : ± 15'
- Nivelle sphérique : 8' / 2 mm
- Étanchéité : IP 65
- Poids : 1,6 kg
Le GFN 10 est livré avec une pointe d’ajustage, un fil à plomb et un coffret rigide pour un rangement et un transport sécurisés.
Avantages produit :
- Instrument léger et robuste pour une utilisation sur chantier
- Précision élevée adaptée aux travaux d’ingénierie
- Manipulation aisée grâce à sa poignée ergonomique
- Protection efficace du cercle horizontal
- Contrôle simple et rapide du compensateur
Ce niveau optique haut de gamme répond aux exigences des professionnels recherchant fiabilité, précision et durabilité dans leurs travaux de nivellement.
- Grossissement: 32 x
- Cercle horizontal: 400 gon
- Ouverture de l'objectif: 40 mm
- Précision de calage: ± 0,3"
- Visée minimale: 0,6 m
- Angle de champ de vue: ± 15'
- Erreur moyenne 1 km de double nivellement: ± 1,0 mm
- Étanchéité: IP 65
- Nivelle sphérique: 8' / 2 mm
Le fonctionnement repose sur un compensateur automatique dont le bon état est vérifié en centrant la nivelle, en visant une mire et en lisant une valeur (A1), puis en appuyant brièvement sur un bouton de test du compensateur pour vérifier la stabilité de cette valeur. Si les valeurs sont identiques, le compensateur fonctionne correctement.
Pour réaliser une mesure de hauteur, le niveau est placé entre deux points A et B. L’utilisateur oriente l’appareil vers le point A et relève la lecture sur la mire (valeur A1), puis vers le point B pour relever la valeur B1. La différence de hauteur ∆h se calcule en soustrayant B1 de A1.
Pour la mesure de distance, le reticule du niveau est équipé de traits stadia (traits courts). La distance entre ces traits sur la mire, exprimée en centimètres, multipliée par 100, donne la distance en mètres entre le niveau et la mire.
Le niveau est destiné à être utilisé pour des travaux de mesure de hauteurs, de tracé d’angles droits, d’alignement de plans horizontaux et verticaux ainsi que pour obtenir des points d’aplomb. Il doit être employé dans des conditions évitant notamment les mesures à travers des surfaces en verre ou plastique sales, ainsi que dans des environnements où de fortes variations de température pourraient fausser les résultats. En cas de passage entre des environnements chauds et froids, il est conseillé d’attendre quelques minutes avant la prise de mesures.
En cas de dysfonctionnement du compensateur, celui-ci doit être contrôlé et ajusté. La précision des mesures dépend du bon centrage de la nivelle sphérique et du fonctionnement correct du compensateur.
L’ensemble des opérations d’utilisation doit être réalisé conformément aux instructions pour garantir la fiabilité des mesures.
GEO FENNEL GmbH
KUPFERSTRASSE 6
34225 - BAUNATAL
ALLEMAGNE
info@geo-fennel.de
Questions produits
Quelles sont les caractéristiques techniques principales du niveau optique GFN 10 ?
Le GFN 10 offre un grossissement de 32x avec une ouverture d'objectif de 40 mm. Sa précision est de ± 1,0 mm sur 1 km de double nivellement, avec une précision de calage de ± 0,3". Il dispose d’une nivelle sphérique 8' / 2 mm et d’un cercle horizontal gradué en 400 gon. Son étanchéité est certifiée IP 65, et son poids est de 1,6 kg.
Comment vérifier et ajuster la nivelle sphérique pour garantir la précision des mesures ?
Le niveau doit être placé horizontalement et la bulle de la nivelle sphérique centrée à l’aide des vis calantes. Après avoir tourné l’appareil de 180°, il faut vérifier que la bulle reste centrée. Si ce n’est pas le cas, ajustez la moitié de l’erreur avec les vis calantes et l’autre moitié avec la pointe d’ajustage sur la vis de réglage de la nivelle.
Comment contrôler le bon fonctionnement du compensateur automatique ?
Il faut centrer la nivelle sphérique, viser une mire et lire une valeur A1. Puis, en appuyant brièvement sur le bouton de test du compensateur, vérifier que la valeur lue reste identique. Si A1 reste constant, le compensateur fonctionne correctement. Sinon, un contrôle et un ajustement sont nécessaires.
Comment utiliser le niveau optique GFN 10 pour effectuer une mesure de hauteur ?
Placez le niveau entre deux points A et B. Orientez l’appareil vers le point A et notez la lecture A1 sur la mire, puis vers le point B pour la lecture B1. La différence de hauteur ∆h se calcule par la soustraction ∆h = A1 - B1.
Comment mesurer une distance avec le GFN 10 ?
Le réticule est équipé de traits stadia. La distance entre ces traits sur la mire, exprimée en centimètres, multipliée par 100, donne la distance en mètres entre le niveau et la mire.
Quelles conditions peuvent fausser les résultats de mesure avec ce niveau optique ?
Les mesures effectuées à travers des surfaces en verre ou plastique sales, ainsi que les fortes variations rapides de température (passage d’un environnement chaud à froid ou inversement) peuvent fausser les résultats. Il est conseillé d’attendre quelques minutes pour la stabilisation thermique avant de prendre des mesures.
Quelles précautions de sécurité et d’entretien sont recommandées ?
Respectez les consignes du mode d’emploi, ne jamais ouvrir le boîtier, confiez les réparations à un professionnel, et évitez que l’instrument soit manipulé par des enfants. Nettoyez-le avec un chiffon doux, éventuellement légèrement humide, et ne rangez jamais un instrument humide dans son coffret. Transportez-le uniquement dans son coffret d’origine.
