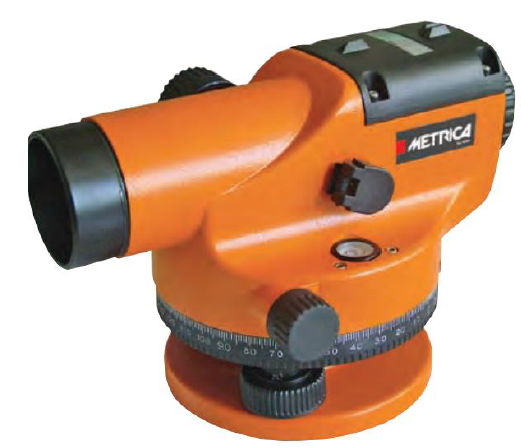

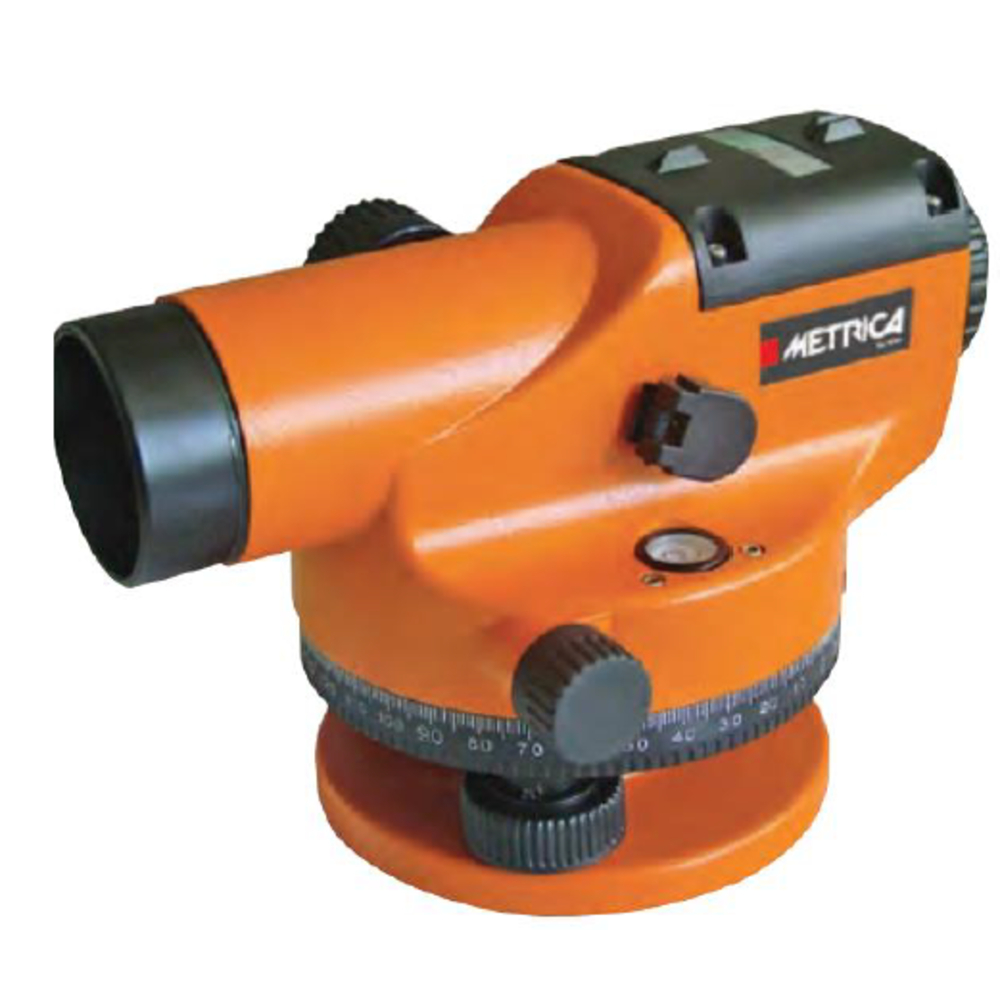

Niveau optique METRICA 32X - 60466
Référence : M03760466
Découvrez Niveau optique METRICA 32X - 60466 disponible à l'achat
- Niveau automatique de haute précision pour tous travaux.
- Erreur moyenne de ± 2,5 mm pour des mesures fiables.
- Base graduée sur 360° pour des mesures angulaires faciles.
- Précision de ± 0,5'' adapté aux pros comme aux amateurs.
- Inclus mallette pour protection et transport facile.
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Mode d’emploi
1 document
Voir plus de documents
Le niveau optique METRICA 32X (réf. 60466) est un instrument de haute précision, robuste et facile d’utilisation, conçu pour tous types de travaux extérieurs tels que chantiers, travaux routiers ou canaux.
Cet appareil automatique offre un grossissement de 32x avec une ouverture d’objectif de 38 mm et un champ de vision de 1°20’.
Il permet une mise au point à partir de 0,3 mètre et une multiplication constante de 100, sans facteur additif.
Le compensateur automatique maintient l’axe optique strictement horizontal dans un rayon d’action de ±15’, garantissant une précision de nivellement de ±0,5’’.
La sensibilité de la bulle circulaire est de 8’/2 mm, assurant un nivellement fiable.
La graduation du cercle est complète à 360°, facilitant la mesure d’angles horizontaux.
L’erreur standard pour un double nivellement sur 1 km est de ±1,0 mm, ce qui confirme la fiabilité des mesures sur de longues distances.
Le poids de l’appareil est de 1,065 kg, avec un trou standard de 5/8’’ pour fixation sur trépied.
L’instrument est monté sur une base plate équipée de trois vis de réglage pour le nivellement et d’une bague graduée orientable à 360°.
La bulle circulaire doit être centrée à l’aide des vis de réglage avant chaque utilisation pour garantir la précision.
La lecture des graduations s’effectue en correspondance avec un repère linéaire placé au-dessus de la bague.
L’utilisation se décompose en plusieurs étapes :
- Installation du trépied sur une surface stable et fixation de la base de l’appareil.
- Centrage précis de la bulle circulaire par réglage des trois vis.
- Vérification du nivellement en faisant pivoter l’appareil de 180° et ajustement si nécessaire.
Pour mesurer la différence de niveau entre deux mires verticales, il faut pointer successivement chaque mire, régler la mise au point et lire les valeurs sur la graduation de la mire.
La différence de niveau est calculée par la soustraction des deux lectures.
Les mesures sont optimales lorsque la distance entre l’appareil et la mire est d’environ 50 mètres.
La mesure de distance s’effectue en lisant la valeur en centimètres entre les deux fils du réticule sur la mire, multipliée par la constante 100, donnant la distance en mètres.
La mesure d’angle horizontal se réalise en alignant un objet vertical avec la ligne verticale du réticule, en mettant à zéro la bague graduée, puis en visant un second point de référence.
L’angle azimutal entre les deux points est alors lu sur la bague graduée divisée en 360°.
Un contrôle de l’orthogonalité entre l’axe optique et l’axe vertical du compensateur peut être réalisé en positionnant deux mires distantes de 60 mètres et en effectuant des lectures à différentes positions de l’appareil.
Si les différences de lectures sont cohérentes, l’appareil est correctement calibré.
Le niveau optique est livré avec un plomb, une clé de réglage, un manuel d’emploi et une mallette en plastique pour assurer une protection et un transport faciles.
L’appareil doit être transporté dans sa mallette, protégé de la poussière, du sable, de la pluie et de l’humidité.
Il est recommandé de sécher et dépoussiérer l’appareil avant de le ranger.
Ce niveau automatique est étanche, compact et fiable, adapté aussi bien aux professionnels qu’aux amateurs exigeants.
- référence : 60466
- zoom : 32 x
- ouverture d’objectif : 38 mm
- champ de vision : 1°20’
- mise au point à partir de : 0,3 mètre
- multiplication constante : 100
- compensateur automatique : ±15’
- précision de nivellement : ±0,5’’
- sensibilité de la bulle circulaire : 8’/2 mm
- graduation cercle : 360°
- erreur standard double nivellement sur 1 km : ±1,0 mm
- poids : 1,065 kg
- trou standard fixation trépied : 5/8’’
- base plate avec trois vis de réglage
- bague graduée orientable : 360°
- étanche
Pour mesurer la différence de niveau entre deux mires verticales placées en points A et B, pointer successivement chaque mire avec le niveau optique. Régler la mise au point à l’aide de la bague de mise au point et de l’oculaire jusqu’à distinguer clairement la graduation de la mire. Ajuster le pointage par petits mouvements pour aligner le fil vertical du réticule. Lire la valeur L1 sur la première mire, puis la valeur L2 sur la seconde. La différence de niveau est obtenue par la soustraction D = L1 - L2. Les mesures sont optimales lorsque la distance entre l’appareil et la mire est d’environ 50 mètres.
Pour mesurer une distance, lire sur la mire la valeur en centimètres entre les deux fils du réticule, puis multiplier cette valeur par 100 pour obtenir la distance en mètres.
La mesure d’angle horizontal s’effectue en alignant un objet vertical sur la ligne verticale du réticule, en remettant la bague graduée à zéro, puis en visant un second point de référence. L’angle azimutal entre les deux points est lu sur la bague graduée divisée en 360°.
Pour contrôler l’orthogonalité entre l’axe optique et l’axe vertical du compensateur, placer deux mires à environ 60 mètres de distance. Positionner l’appareil à égale distance des deux mires, centrer la bulle circulaire et effectuer deux lectures A1 et B1. Déplacer ensuite l’appareil près d’une des deux mires et effectuer deux nouvelles lectures A2 et B2. Si la différence entre A2-B2 est égale à celle entre A1-B1, l’appareil est correctement calibré. En cas de différence, contacter le revendeur.
Le résultat attendu est une mesure précise du nivellement, de la distance et de l’angle horizontal, avec un nivellement fiable lorsque la bulle est centrée et des lectures effectuées correctement selon les étapes décrites.
Les normes utilisées ainsi la notice sont adaptées pour un usage professionnel ou grand public averti, avec pour seule restriction que le public en question soit :
- Expert / personne compétente / personne qualifiée : personne qui peut juger le travail assigné et reconnaître les dangers possibles sur la base de sa formation professionnelle, ses connaissances, son expérience et sa connaissance du matériel concerné
- personne avertie : personne informée des tâches assignées et des dangers possibles dus à des négligences
L'obligation de lire la notice d'instruction avant utilisation et le contenu de la notice d'instruction permettent d'informer l'utilisateur sur les taches réalisables et les dangers possibles dus à des négligences,
METRICA SPA
VIA GRANDI 18SAN DONATO MILANESE
20097 - MILANO
ITALIE
info@metrica.it
Questions produits
Quelle précision ce niveau optique offre-t-il pour les travaux de nivellement ?
Le niveau optique METRICA 32X présente une erreur moyenne de ± 2,5 mm et une précision angulaire de ± 0,5''. Ces caractéristiques garantissent des mesures fiables et adaptées aux exigences des professionnels et des bricoleurs exigeants.
Comment s’utilise la base graduée sur ce niveau optique ?
La base graduée à 360° permet de prendre facilement des mesures angulaires précises. Elle facilite le positionnement et le relevé d’angles sans nécessiter d’outils complémentaires.
Quelles sont les conditions d’installation recommandées pour ce niveau optique ?
Il est conseillé d’installer l’appareil sur une surface stable et de procéder à un réglage de visée avant chaque utilisation afin d’assurer la précision des mesures.
Quels éléments sont fournis avec le niveau optique pour faciliter son transport et sa protection ?
Le niveau est livré avec une mallette de protection qui facilite son transport et assure la sécurité de l’instrument lors des déplacements sur chantier.
Quels sont les critères essentiels à vérifier pour choisir un niveau optique comme celui-ci ?
Il faut s’assurer de la précision de l’instrument, de la présence d’une base graduée facilitant la prise de mesures angulaires, ainsi que de la stabilité et de la facilité d’utilisation sur le terrain. Ce modèle répond à ces critères avec une précision de ± 0,5'' et une base graduée à 360°.
