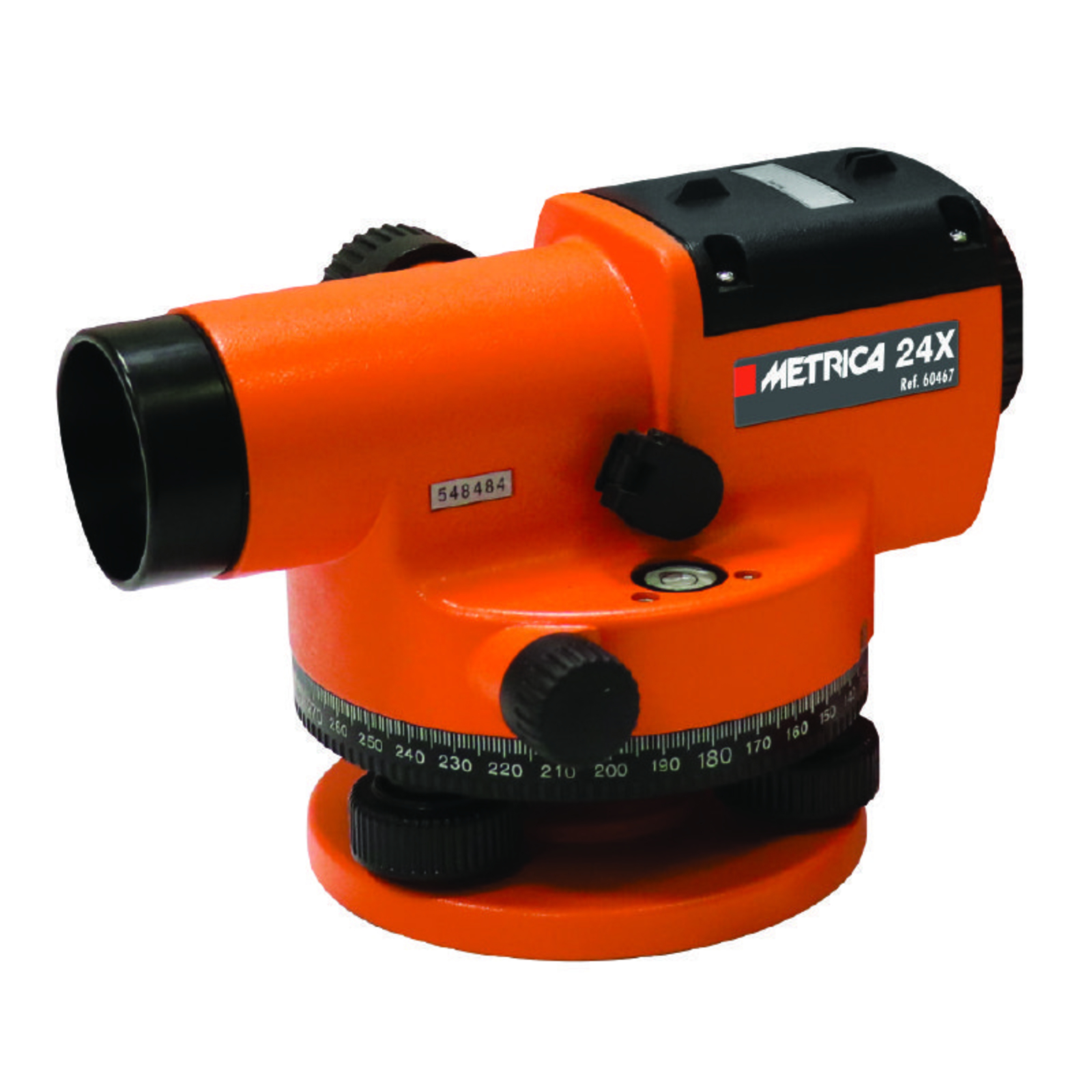

Niveau Optique METRICA - 60467

Le niveau optique 24x METRICA - 60467 est un instrument de mesure automatique reconnu pour sa robustesse, sa compacité et sa facilité d’utilisation.

Il est spécialement conçu pour les travaux extérieurs courants, tels que les chantiers, les travaux routiers ou les canaux.
L’appareil repose sur une base plate équipée de trois vis de réglage qui assurent un nivellement précis.
Un trou de fixation de 5/8’’ permet de le monter solidement sur un trépied.
Le compensateur automatique maintient l’axe optique strictement horizontal dans son champ d’action, généralement limité à la zone couverte par la bulle circulaire de nivellement.

La bague graduée à 360° est orientable manuellement grâce à une manopole, facilitant la lecture grâce à un repère linéaire placé juste au-dessus.

Ce niveau optique offre un grossissement de 24 fois avec une ouverture d’objectif de 38 mm.
Le champ de vision est de 1° 20’, avec une distance minimale de mise au point de 0,3 m.
Sa constante de multiplication est de 100, avec un facteur additif nul.
L’appareil est étanche et résistant à l’eau.
Le compensateur agit dans un rayon de +/- 15’ avec une précision de nivellement de +/- 0,5’’.
La sensibilité de la bulle circulaire est de 8’ / 2 mm.
La déviation standard sur 1 km en double nivellement est de 2 mm.
Le poids total de l’appareil est de 1,065 kg.

L’utilisation du niveau optique comprend plusieurs étapes précises :
- La mise en station commence par la pose du trépied sur une surface stable, suivie du vissage de la base du niveau optique.
- Le centrage de la bulle circulaire s’effectue à l’aide des trois vis de réglage, en tournant simultanément deux vis puis la troisième pour un réglage fin.
- Le nivellement est ensuite vérifié en faisant pivoter l’appareil de 180° ; la bulle doit rester centrée dans toutes les positions.

Pour effectuer un nivellement, l’utilisateur pointe le niveau optique sur deux mires verticales placées en deux points distincts.
La mise au point s’effectue via la bague de mise au point et l’oculaire.
Le pointage est ajusté par petits mouvements de la manopole pour aligner précisément le réticule.
Les lectures L1 et L2 sont prises sur les mires, et la différence D = L1 - L2 donne la différence de niveau entre ces deux points.
La précision est optimale pour des distances d’environ 50 mètres entre l’appareil et la mire.

La mesure de distance s’effectue en lisant l’intervalle entre les fils de la réticule sur la mire, exprimé en centimètres, puis en multipliant cette valeur par 100 pour obtenir la distance en mètres.

La mesure de l’angle horizontal se réalise en alignant un objet vertical sur la ligne verticale du réticule, en remettant à zéro la bague graduée, puis en visant un second point de référence.
L’angle obtenu correspond à l’azimut entre ces deux points, la bague étant graduée sur 360°.

Le contrôle de l’orthogonalité entre l’axe optique et l’axe vertical du compensateur se fait en positionnant deux mires à environ 60 mètres d’écart.
L’appareil est placé à égale distance des deux mires, la bulle centrée, et deux lectures sont prises.
L’appareil est ensuite déplacé près d’une mire pour effectuer deux nouvelles lectures.
Si les différences de niveaux mesurées sont identiques, l’appareil est correctement calibré.

Le niveau optique est livré avec un auto-nivelant, un plomb, une clé de registre, un manuel d’emploi ainsi qu’une mallette en plastique pour le transport et la protection.

Pour assurer la durabilité et la précision de l’instrument, il est conseillé de le transporter dans sa mallette, de le protéger de la poussière, du sable, de la pluie et de l’humidité.
Il est recommandé de ne pas transporter l’appareil fixé sur le trépied, notamment à l’épaule.
Avant rangement, il convient de sécher et dépoussiérer soigneusement l’appareil.

Le niveau optique 24x METRICA - 60467 est un outil fiable et précis, idéal pour les mesures de niveau et de distance sur chantier, garantissant un usage professionnel et durable.

• zoom : 24 x

Poser le trépied sur une surface stable. Visser la base plate du niveau optique sur le trépied. Centrer la bulle circulaire en utilisant les trois vis de réglage, en tournant simultanément deux vis puis la troisième pour affiner le nivellement. Vérifier le nivellement en faisant pivoter l’appareil de 180° ; la bulle doit rester centrée dans toutes les positions.

Pour effectuer un nivellement, pointer le niveau optique sur deux mires verticales placées en deux points distincts. Mettre au point l’image avec la bague de mise au point et l’oculaire. Ajuster le pointage par petits mouvements de la manopole pour aligner précisément le réticule. Effectuer la lecture L1 sur la première mire, puis la lecture L2 sur la seconde. La différence D = L1 - L2 donne la différence de niveau entre ces deux points. La précision est optimale pour une distance d’environ 50 mètres entre l’appareil et la mire.

Pour mesurer une distance, lire l’intervalle (en centimètres) entre les fils de la réticule sur la mire verticale, puis multiplier cette valeur par 100 pour obtenir la distance en mètres.

Pour mesurer un angle horizontal, aligner un objet vertical sur la ligne verticale du réticule, remettre à zéro la bague graduée, puis viser un second point de référence. L’angle obtenu correspond à l’azimut entre ces deux points, la bague étant graduée sur 360°.

Pour contrôler l’orthogonalité entre l’axe optique et l’axe vertical du compensateur, placer deux mires à environ 60 mètres d’écart, positionner l’appareil à égale distance des deux mires, centrer la bulle et effectuer deux lectures. Déplacer ensuite l’appareil près d’une mire et refaire deux lectures. Si les différences de niveaux mesurées sont identiques, l’appareil est correctement calibré. En cas de différence, il convient de contacter le revendeur pour une vérification.
