Niveau Optique METRICA - 60480
Référence : M03760480
Découvrez Niveau Optique METRICA - 60480 disponible à l'achat
- Grossissement 20x pour une lecture précise
- Compensateur automatique avec rayon d’action ±15’
- Précision de nivellement ±0.5’’ sur 1 km
- Rotation manuelle 360° pour mesures angulaires
- Étanche et robuste pour travaux extérieurs
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Mode d’emploi
1 document
Voir plus de documents

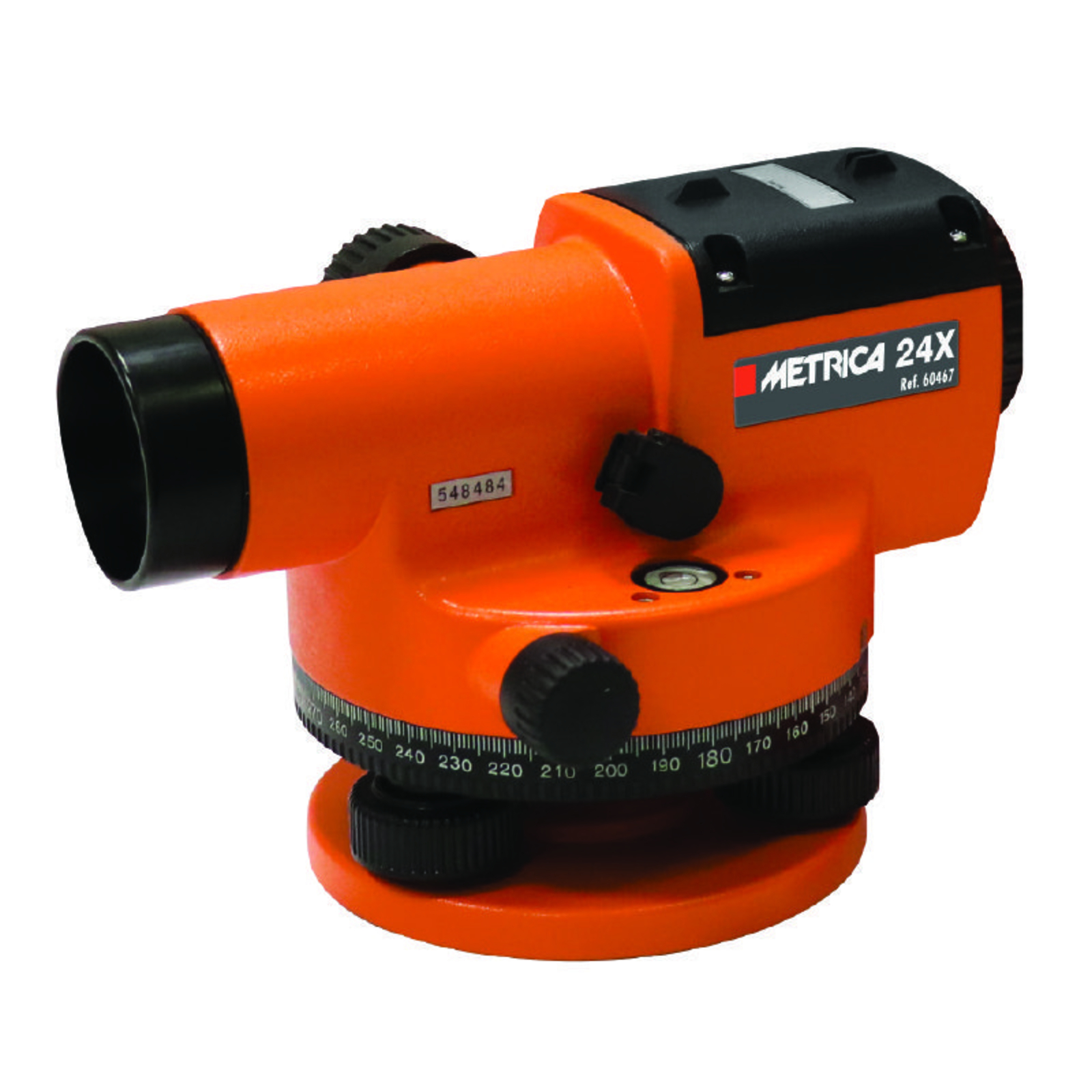

Le Niveau Optique 20x METRICA - 60480 est un instrument de mesure automatique reconnu pour sa robustesse, sa facilité d’utilisation et sa compacité.
Il est spécialement conçu pour les travaux extérieurs courants tels que les chantiers de construction, les travaux routiers ou les canaux.
L’appareil est livré en mallette plastique comprenant le niveau optique, un plomb, une clé de réglage ainsi qu’un manuel d’emploi.
L’appareil repose sur une base à fond plat équipée de trois vis de réglage permettant un nivellement précis.
Un trou standard de 5/8’’ permet sa fixation sur un trépied stable.
Le compensateur automatique intégré maintient l’axe optique strictement horizontal dans son champ d’action, généralement limité à la zone couverte par la bulle circulaire de nivellement.
Cette bulle circulaire, d’une sensibilité de 8’ / 2 mm, doit être centrée à l’aide des trois vis de réglage pour garantir un nivellement optimal.
La bague graduée permet une rotation manuelle à 360° pour la mesure des angles horizontaux.
La lecture de la graduation se fait en correspondance avec un repère linéaire situé au-dessus de la bague.
Le zoom offre un grossissement de 20x avec une ouverture d’objectif de 38 mm.
Le champ de vision est de 1° 20’, avec une distance minimale de mise au point de 0,3 m.
Le facteur de multiplication est fixé à 100, avec une constante additive nulle.
Le niveau est étanche et son compensateur automatique possède un rayon d’action de ±15’.
La précision de nivellement est de ±0,5’’ avec une déviation standard de 2,5 mm pour un double nivellement sur 1 km.
L’appareil pèse 1,065 kg.
Son utilisation comprend plusieurs étapes clés :
- La mise en station sur un trépied stable, avec centrage de la bulle circulaire à l’aide des vis de réglage.
- Le nivellement précis, vérifié en contrôlant la bulle après rotation de l’appareil de 180°.
- La mesure des différences de niveau entre deux mires verticales, en pointant successivement avec le télescope et en lisant les graduations.
- La mesure des distances, obtenue en multipliant la lecture du réticule par la constante 100.
- La mesure d’angles horizontaux grâce à la bague graduée à 360°.
- Le contrôle de l’orthogonalité entre l’axe optique et l’axe vertical par une procédure de lecture sur deux mires placées à 60 mètres.
Pour garantir la longévité de l’appareil, il doit être transporté dans sa mallette et protégé de la poussière, du sable, de la pluie et de l’humidité.
Il est recommandé de le sécher et de le dépoussiérer avant de le ranger.
Le Niveau Optique 20x METRICA - 60480 constitue un outil fiable et précis, idéal pour les professionnels du bâtiment et des travaux publics nécessitant des mesures de nivellement et d’angles précises en extérieur.
- zoom : 20 x
Pour mesurer une différence de niveau entre deux mires verticales placées en deux points, pointer successivement avec le télescope chaque mire. Mettre au point l’image à l’aide de la bague de mise au point et ajuster l’oculaire pour une lecture nette des graduations. Effectuer la lecture sur la ligne horizontale centrale du réticule, noter la valeur L1 sur la première mire, puis la valeur L2 sur la seconde. La différence de niveau est donnée par D = L1 - L2. La précision est optimale pour une distance d’environ 50 mètres entre l’appareil et la mire.
Pour mesurer une distance, lire à travers le réticule l’intervalle (en centimètres) entre les deux fils visibles sur la mire verticale, puis multiplier cette valeur par la constante 100. Le résultat obtenu correspond à la distance en mètres.
Pour mesurer un angle horizontal, aligner un objet vertical avec la ligne verticale du réticule, mettre à zéro la bague graduée, puis tourner l’appareil pour viser un second point de référence. L’angle mesuré correspond à l’azimut entre les deux points, la bague graduée étant divisée en 360°.
Pour contrôler l’orthogonalité entre l’axe optique et l’axe vertical du compensateur, placer deux mires à environ 60 mètres l’une de l’autre. Positionner l’appareil à mi-distance entre elles, centrer précisément la bulle circulaire, puis effectuer deux lectures A1 et B1. Déplacer ensuite l’appareil près d’une des mires et refaire deux lectures A2 et B2. Si la différence D2 = A2 - B2 est égale à D1 = A1 - B1, l’appareil est correctement calibré. En cas de différence, il convient de faire vérifier l’appareil.
L’appareil doit être transporté dans sa mallette et protégé de la poussière, du sable, de la pluie et de l’humidité. Il est nécessaire de le sécher et de le dépoussiérer avant rangement.
METRICA SPA
VIA GRANDI 18SAN DONATO MILANESE
20097 - MILANO
ITALIE
info@metrica.it
Questions produits
Comment installer et niveler correctement le Niveau Optique METRICA - 60480 ?
Posez le trépied sur une surface stable et vissez la base plate du niveau optique sur le trépied. Centrez la bulle circulaire à l’aide des trois vis de réglage en tournant simultanément deux vis puis la troisième. Vérifiez le nivellement en faisant pivoter l’appareil de 180° : la bulle doit rester centrée dans toutes les positions.
Comment mesurer une différence de niveau entre deux points avec ce niveau optique ?
Pointez successivement chaque mire verticale avec le télescope, mettez au point l’image à l’aide de la bague de mise au point et ajustez l’oculaire pour une lecture nette. Effectuez la lecture sur la ligne horizontale centrale du réticule, notez la valeur L1 sur la première mire, puis L2 sur la seconde. La différence de niveau est égale à D = L1 - L2, avec une précision optimale à environ 50 mètres de distance.
Comment mesurer une distance avec le Niveau Optique METRICA - 60480 ?
À travers le réticule, lisez l’intervalle en centimètres entre les deux fils visibles sur la mire verticale. Multipliez cette valeur par la constante 100 pour obtenir la distance en mètres. Par exemple, 32 cm sur la mire correspondent à une distance de 32 mètres.
Comment effectuer une mesure d’angle horizontal avec ce niveau optique ?
Alignez un objet vertical avec la ligne verticale du réticule et mettez la bague graduée à zéro. Tournez ensuite l’appareil pour viser un second point de référence. L’angle mesuré correspond à l’azimut entre les deux points, la bague graduée étant divisée en 360°.
Comment vérifier l’orthogonalité entre l’axe optique et l’axe vertical du compensateur ?
Placez deux mires à environ 60 mètres l’une de l’autre. Positionnez l’appareil à mi-distance entre elles, centrez la bulle circulaire et effectuez deux lectures A1 et B1. Déplacez ensuite l’appareil près d’une des mires et refaites deux lectures A2 et B2. Si la différence D2 = A2 - B2 est égale à D1 = A1 - B1, l’appareil est correctement calibré. Sinon, il faut faire vérifier l’appareil.
Quelles précautions d’usage et d’entretien faut-il respecter pour ce niveau optique ?
Transportez toujours l’appareil dans sa mallette plastique. Il est déconseillé de le transporter fixé sur un trépied, surtout à l’épaule. Protégez-le de la poussière, du sable, de la pluie et de l’humidité. Après usage, séchez et dépoussiérez l’appareil avant de le ranger dans sa mallette pour préserver sa longévité.
