Noggin 100 SmartCart System RADIODETECTION - 100-10-0155
Référence : R012100100155
Découvrez Noggin 100 SmartCart System RADIODETECTION - 100-10-0155 disponible à l'achat
- Fréquence des transducteurs variable selon les applications
- Châssis roulant avec roues pour une mobilité optimale
- Écran tactile haute visibilité pour un contrôle terrain
- Connexion Wi-Fi et sortie USB pour export des données
- Récepteur GPS intégré avec option GPS externe
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Mode d’emploi
1 document
Voir plus de documents
Le système Noggin 100 SmartCart de RADIODETECTION est un radar à pénétration de sol (GPR) conçu pour les utilisateurs professionnels multi-applications.
Ce système offre une grande flexibilité grâce à la possibilité de changer la fréquence des transducteurs selon les applications, de modifier les configurations de déploiement, de configurer différents modes de déclenchement et de paramétrer de nombreux réglages pendant l’acquisition des données.

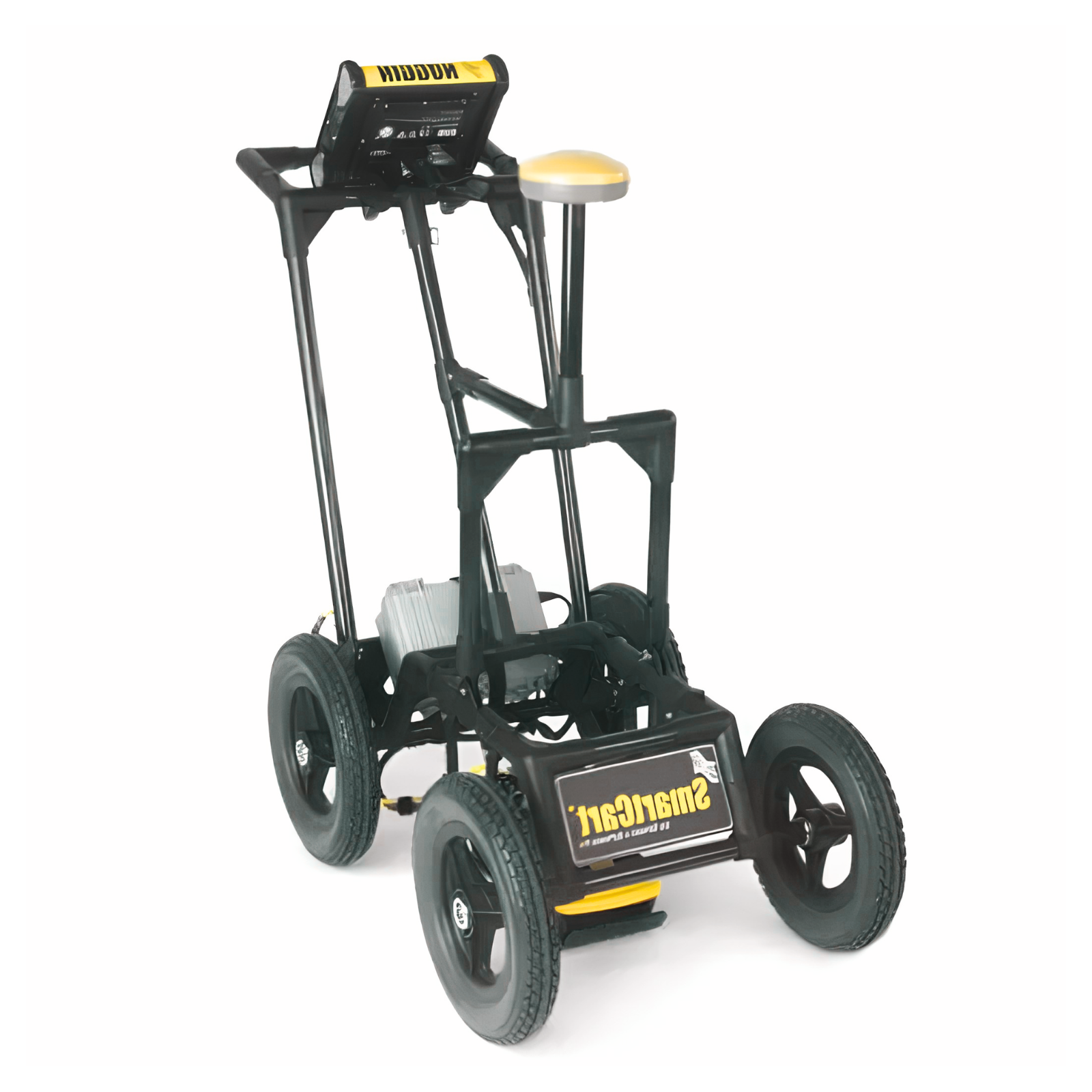

Le Noggin 100 SmartCart se compose principalement de deux antennes espacées d’environ 0,5 mètre, montées sur un châssis roulant équipé de roues pour faciliter le déplacement sur le terrain.
La configuration du Noggin 100 diffère des autres modèles (250, 500, 1000 MHz) car ses antennes et son électronique sont des unités séparées à assembler, contrairement aux autres versions qui sont des unités intégrées et blindées.
Le système comprend un écran tactile haute visibilité (Display Unit ou DVL) qui permet d’afficher les tranches de profondeur directement sur le terrain, avec une interface intuitive.
Il intègre également une capacité Wi-Fi, une sortie USB pour l’export massif des données, ainsi qu’un récepteur GPS intégré, avec option d’un GPS externe pour une meilleure précision géoréférencée des données.
Le Noggin 100 SmartCart permet de marquer directement dans les données les repères de surface et les interprétations souterraines, et d’afficher le trajet parcouru ainsi que les cibles détectées dans une vue cartographique.
Le système est compatible avec le logiciel EKKO_Project pour un traitement et une analyse approfondis des données.
L’assemblage du Noggin 100 SmartCart implique la fixation des antennes sur des blocs de montage, le raccordement des câbles à la console DVL et à la batterie ceinture, ainsi que le montage des roues sur le châssis SmartCart pour une mobilité optimale.
Le manuel utilisateur détaille toutes les étapes d’assemblage, d’utilisation, de configuration et de maintenance du système, ainsi que les principes fondamentaux de la technologie GPR pour garantir une exploitation efficace et fiable.
- marque : radiodetection
- référence fournisseur : 100-10-0155
- type : radar à pénétration de sol (gpr)
- fréquence des transducteurs : variable selon les applications
- configuration : antennes et électronique unités séparées à assembler
- espacement des antennes : environ 0,5 mètre
- mobilité : châssis roulant équipé de roues
- écran : tactile haute visibilité (display unit ou dvl)
- connectivité : wifi, sortie usb
- géolocalisation : récepteur gps intégré, option gps externe
- logiciel compatible : ekko_project
Le principe d’utilisation consiste à connecter les antennes à la console DVL (écran tactile haute visibilité) via un câble principal à connecteur 37 broches, qui se verrouille par un mécanisme de fermeture. La console DVL affiche directement sur le terrain les tranches de profondeur et permet de paramétrer les réglages pendant l’acquisition des données.
L’alimentation électrique se fait via une batterie ceinture connectée à la console. Le système intègre un récepteur GPS (avec option GPS externe) pour géoréférencer précisément les données collectées.
L’utilisation prévue est multiple, adaptée aux utilisateurs professionnels pour différentes applications de radar à pénétration de sol. L’opérateur déplace le chariot sur la zone à étudier, en suivant un trajet qui peut être visualisé en temps réel sur la console, avec la possibilité de marquer des repères en surface et des interprétations souterraines.
En cas de dysfonctionnement, il est possible de vérifier les connexions des câbles entre les antennes, la console et la batterie, ainsi que l’état de la batterie. Le manuel détaille les étapes d’assemblage, d’utilisation, de configuration et de maintenance pour garantir un fonctionnement fiable.
Le résultat attendu est l’acquisition de données radar en tranches de profondeur, affichées en temps réel, avec un suivi cartographique du trajet et des cibles détectées, permettant une analyse approfondie ultérieure via le logiciel dédié EKKO_Project.
