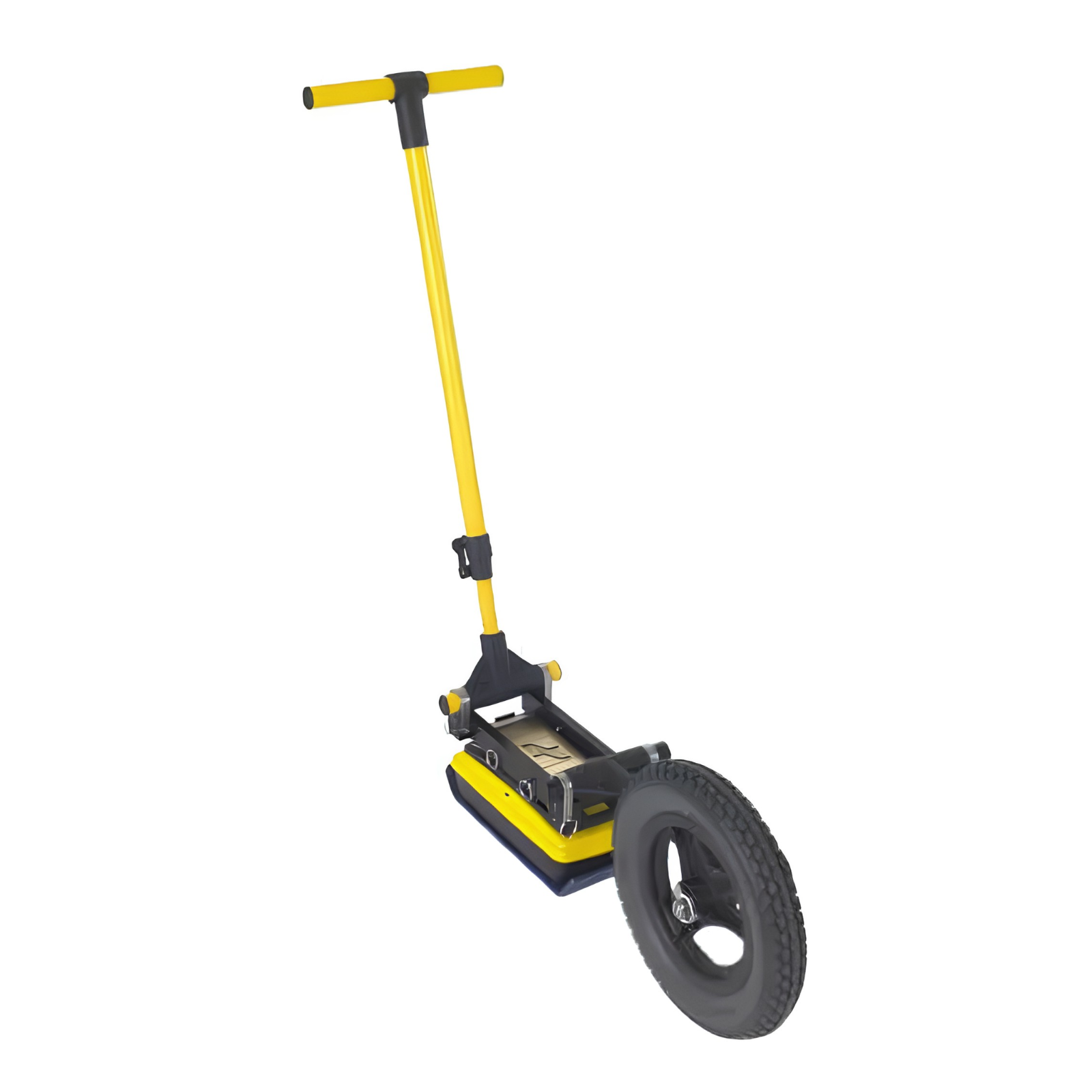

Noggin 100 SmartTow System RADIODETECTION - 100-10-0195
Référence : R012100100195
Découvrez Noggin 100 SmartTow System RADIODETECTION - 100-10-0195 disponible à l'achat
- Fréquences variables de 100 à 1000 MHz pour diverses applications
- Affichage tactile haute visibilité pour un contrôle terrain facile
- Connectivité Wi-Fi et export USB pour transfert rapide des données
- Récepteur GPS intégré avec option GPS externe pour précision accrue
- Antenne ultra-large bande garantissant une qualité optimale des données
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Mode d’emploi
1 document
Voir plus de documents
Le Radar de sol Noggin 100 SmartTow System de RADIODETECTION est un système de radar à pénétration de sol (GPR) conçu pour les professionnels et les utilisateurs multi-applications.
Ce système offre une grande flexibilité grâce à la possibilité de changer la fréquence du transducteur selon les applications, de modifier les configurations de déploiement, de choisir différentes méthodes de déclenchement et de configurer de nombreux paramètres durant l’acquisition des données.
Le Noggin 100 SmartTow System se distingue par :
- un affichage tactile haute visibilité (unité d’affichage DVL) permettant de visualiser directement sur le terrain les tranches de profondeur issues des grilles collectées ;
- une antenne ultra-large bande (UWB) garantissant une qualité de données optimale ;
- une connectivité Wi-Fi intégrée pour faciliter le transfert des données ;
- une exportation massive des données via USB ;
- un récepteur GPS intégré avec possibilité d’ajouter un GPS externe pour une précision accrue dans la géoréférenciation des données ;
- la possibilité de marquer directement dans les données des repères de surface et des interprétations souterraines ;
- une visualisation du parcours effectué et des cibles détectées via la fonction Map View ;
- une intégration fluide avec le logiciel EKKO_Project pour une analyse approfondie des données.
Le système est livré en différentes configurations selon la fréquence du capteur : 100 MHz, 250 MHz, 500 MHz et 1000 MHz.
Le Noggin 100 MHz, non blindé, est livré avec les antennes et l’électronique en unités séparées qui doivent être assemblées, avec un espacement d’environ 0,5 mètre entre les antennes.
Les modèles 250, 500 et 1000 MHz sont blindés et présentent une configuration plus compacte.
Le Noggin 100 SmartTow System inclut un câble principal avec connecteurs à verrouillage à 37 broches assurant la connexion entre le capteur et l’unité d’affichage (DVL).
L’alimentation est généralement assurée par une batterie ceinture, connectée via un câble 4 broches.
Ce système se destine à des applications variées nécessitant une détection précise et rapide sous la surface, avec des options avancées pour le traitement et la visualisation des données en temps réel.
L’ensemble des opérations d’assemblage, de configuration et d’utilisation est détaillé dans le manuel utilisateur, qui inclut aussi des sections sur les concepts de base du GPR, les réglages des systèmes, la collecte et la gestion des données, ainsi que la maintenance.
- fréquences du capteur : 100 MHz, 250 MHz, 500 MHz, 1000 MHz
- antenne ultra-large bande (UWB)
- affichage tactile haute visibilité (unité d’affichage DVL)
- connectivité Wi-Fi intégrée
- exportation des données via USB
- récepteur GPS intégré avec possibilité d’ajouter un GPS externe
- câble principal avec connecteurs à verrouillage à 37 broches
- alimentation par batterie ceinture connectée via câble 4 broches
- modèle 100 MHz non blindé avec antennes et électronique en unités séparées
- modèles 250, 500 et 1000 MHz blindés avec configuration compacte
Le système est alimenté par une batterie ceinture, connectée via un câble 4 broches au câble principal. Durant l’acquisition, il est possible de modifier les paramètres, de choisir différentes méthodes de déclenchement et de configurer la fréquence du transducteur selon les besoins de l’application.
L’utilisateur peut marquer directement dans les données des repères de surface et des interprétations souterraines. La fonction Map View permet de visualiser le parcours effectué et les cibles détectées en temps réel. Les données collectées peuvent être exportées massivement via USB ou transférées en Wi-Fi pour une analyse approfondie via le logiciel EKKO_Project.
Le Noggin 100 SmartTow est utilisé dans des contextes nécessitant une détection précise et rapide sous la surface, avec des options avancées pour le traitement et la visualisation des données en temps réel. En cas de dysfonctionnement, les opérations d’assemblage, de configuration et d’utilisation sont détaillées dans le manuel utilisateur, comprenant aussi des sections sur la collecte et la gestion des données.
Ainsi, pour utiliser ce produit, l’utilisateur doit assembler les antennes à la bonne distance, connecter le système via le câble principal au DVL, alimenter le système via la batterie ceinture, configurer les paramètres d’acquisition, puis se déplacer sur le terrain pour collecter et visualiser les données en temps réel.
Les produits RADIODETECTION sont pris en charge directement par le service après-vente du fabricant. Radiodetection recommande une révision annuelle de l'ensemble de sa gamme de matériels.
En cas de panne ou de demande de maintenance, veuillez compléter le formulaire SAV Radiodetection afin d'obtenir un numéro de suivi (délai de traitement : 24 à 48 h). Une fois ce numéro reçu, expédiez votre matériel à l'adresse indiquée par le fabricant : Radiodetection – 13 Grand Rue – 76220 Neuf-Marché.
Après réception et enregistrement de votre matériel, un devis de réparation vous sera transmis par e-mail dans un délai de 5 à 10 jours.
Pour toute demande SAV :
Matériels hors caméras : RD.SAV.FR@spx.com
Caméras : lara.varin@spx.com
Pour toute question, vous pouvez contacter le standard Radiodetection au +33 (0)2 32 89 93 60.
RADIODETECTION
13 Grand'RueZA
76220 - NEUF MARCHE
France
rd.sales.fr@spx.com
Questions produits
Comment assembler le système Noggin 100 SmartTow ?
Le Noggin 100 SmartTow est composé d’antennes et d’électroniques livrées en unités séparées. Les antennes 100 MHz doivent être espacées d’environ 0,5 mètre avec les blocs de montage orientés vers le haut. Le câble principal avec connecteurs à verrouillage à 37 broches est ensuite raccordé entre le capteur et l’unité d’affichage tactile (DVL). L’alimentation est assurée par une batterie ceinture connectée via un câble 4 broches.
Comment connecter les composants entre eux ?
Le câble principal se connecte au capteur par un connecteur à 37 broches muni d’un système de verrouillage à clé. L’autre extrémité se branche à l’unité d’affichage DVL avec un verrouillage similaire. Le câble d’alimentation 4 broches est relié au câble principal et connecté à la batterie ceinture pour garantir une liaison fiable entre les éléments du système.
Quelles sont les fréquences disponibles et leurs spécificités ?
Le système Noggin 100 SmartTow est disponible en plusieurs fréquences : 100 MHz, 250 MHz, 500 MHz et 1000 MHz. Le modèle 100 MHz est non blindé et livré avec antennes et électronique en unités séparées à assembler, tandis que les modèles 250, 500 et 1000 MHz sont blindés et présentent une configuration plus compacte.
Comment visualiser et gérer les données collectées sur le terrain ?
L’unité d’affichage tactile (DVL) permet d’afficher directement sur le terrain les tranches de profondeur issues des grilles collectées. Le système intègre un récepteur GPS et peut être connecté à un GPS externe pour une meilleure précision. La fonction Map View affiche en temps réel le parcours effectué et les cibles détectées. Les données peuvent être exportées via USB ou transférées par Wi-Fi pour une analyse approfondie avec le logiciel EKKO_Project.
Quels réglages peut-on modifier pendant l’acquisition des données ?
Durant l’acquisition, il est possible de modifier la fréquence du transducteur, de choisir différentes méthodes de déclenchement et de configurer de nombreux paramètres pour s’adapter aux besoins spécifiques de l’application. L’utilisateur peut également marquer des repères de surface et des interprétations souterraines directement dans les données collectées.
