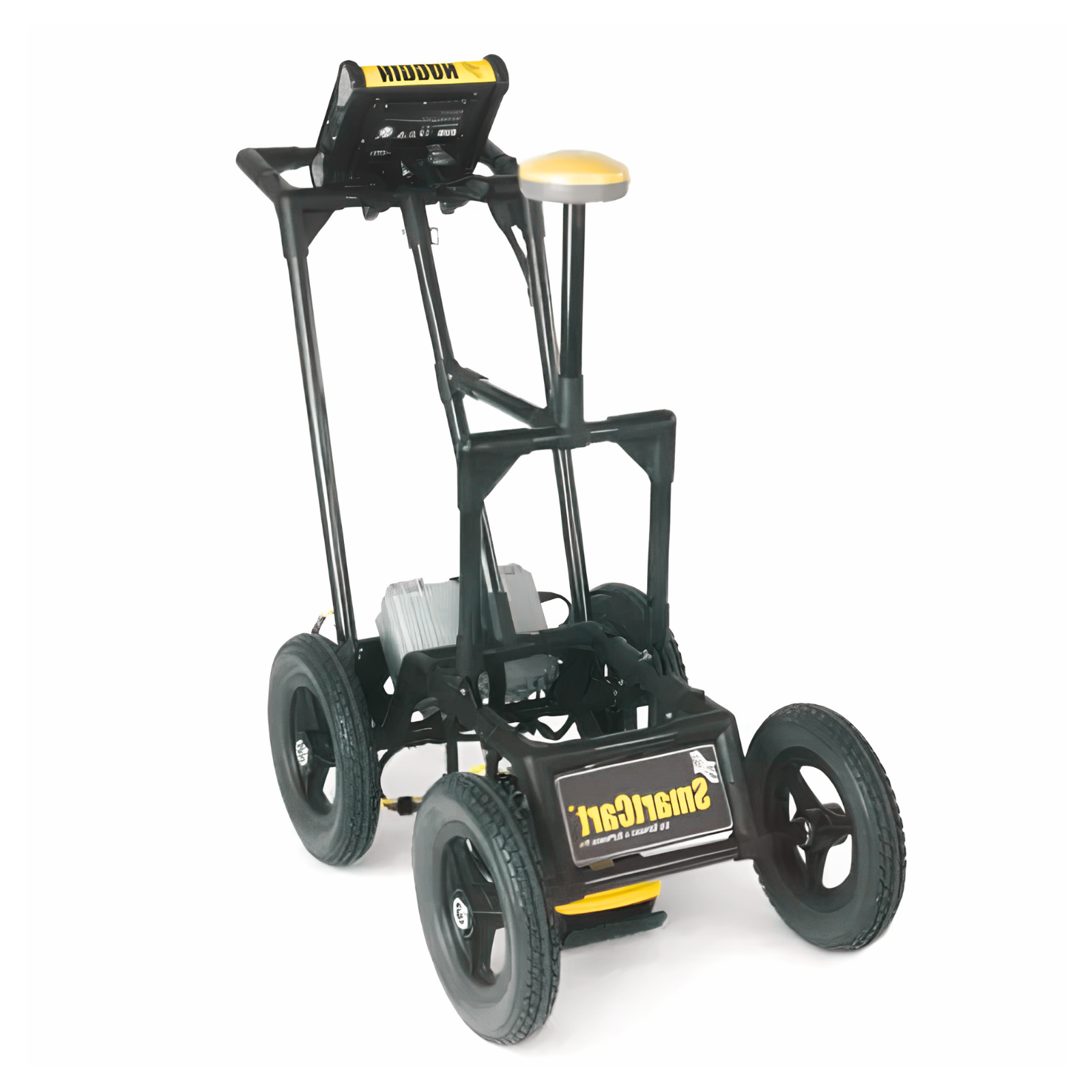

Noggin 1000 SmartCart System RADIODETECTION - 100-10-0158
Référence : R012100100158
Découvrez Noggin 1000 SmartCart System RADIODETECTION - 100-10-0158 disponible à l'achat
- Fréquence centrale de 1000 MHz pour une détection précise
- Écran tactile haute visibilité avec visualisation en temps réel
- Connectivité Wi-Fi et exportation massive des données USB
- Récepteur GPS intégré pour un géoréférencement exact
- Système robuste et modulable avec accessoires optionnels
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Mode d’emploi
1 document
Voir plus de documents
Le Radar de sol Noggin 1000 SmartCart System de RADIODETECTION est un système professionnel de radar à pénétration de sol (GPR) conçu pour offrir une grande flexibilité d’utilisation.
Ce système permet de changer la fréquence des transducteurs selon les applications, de modifier les configurations de déploiement, de paramétrer différents modes de déclenchement et d’ajuster de nombreux réglages pendant l’acquisition des données.
Le Noggin 1000 SmartCart System intègre plusieurs fonctionnalités avancées telles qu’un écran tactile haute visibilité (DVL), la visualisation des tranches de profondeur directement sur le terrain, une antenne ultra-large bande (UWB) garantissant une qualité de données optimale, ainsi qu’une connectivité Wi-Fi intégrée.
Le système offre également une exportation massive des données via USB, un récepteur GPS intégré avec option GPS externe pour une meilleure précision géoréférencée, la possibilité de marquer des repères de surface et des interprétations en sous-sol dans les données, ainsi que l’affichage du trajet parcouru et des cibles sur une vue cartographique.
Le Noggin s’intègre parfaitement au logiciel EKKO_Project pour une analyse approfondie des données.
Le radar fonctionne avec une fréquence centrale de 1000 MHz, faisant partie d’une gamme comprenant également des versions à 100, 250 et 500 MHz.
Le système est composé d’un module Noggin principal monté sur une plaque de glissement en plastique durable, équipé de transducteurs situés sous le boîtier.
Le montage de base du Noggin 1000, similaire aux versions 250 et 500 MHz, consiste à connecter un câble principal 37 broches entre le module Noggin et l’unité d’affichage DVL, puis à relier cette dernière à une source d’alimentation, généralement une batterie ceinture.
Le système est conçu pour être robuste et modulable, permettant l’ajout d’accessoires tels que le SmartCart, un chariot de terrain facilitant le déplacement du radar.
Le manuel utilisateur (pages 15 à 20) détaille l’assemblage complet du système, les composants clés, ainsi que les étapes pour connecter le module Noggin, le câble principal, l’unité d’affichage et la batterie.
Ce radar de sol est destiné aux professionnels cherchant un équipement performant, adaptable à diverses configurations et applications pour la détection et l’analyse géophysique en sous-sol.
- fréquence centrale : 1000 MHz
- écran tactile haute visibilité
- visualisation des tranches de profondeur en temps réel
- connectivité : Wi-Fi
- exportation des données : USB
- récepteur GPS intégré
- système robuste et modulable
Le principe d'utilisation repose sur la manipulation du radar de sol équipé d'un écran tactile haute visibilité qui permet de visualiser les tranches de profondeur directement sur le terrain. Le système permet de changer la fréquence des transducteurs selon les applications, de modifier les configurations de déploiement, de paramétrer différents modes de déclenchement et d’ajuster plusieurs réglages pendant l’acquisition des données.
Le Noggin 1000 peut être monté sur un chariot de terrain (SmartCart) facilitant son déplacement. L'utilisateur assemble le SmartCart en fixant les roues, les barres de séparation, les adaptateurs pivotants, puis en attachant le module Noggin et en connectant les câbles nécessaires. L'unité d'affichage DVL est fixée au chariot et reliée à la batterie. Il est également possible d'installer un GPS intégré ou externe pour améliorer la précision géoréférencée des données collectées.
Lors de l'utilisation, l'utilisateur déplace le chariot sur la zone à analyser, tandis que le radar acquiert les données géophysiques en continu. Il peut marquer des repères de surface et des interprétations en sous-sol directement dans les données via l'interface tactile. La position et les cibles détectées sont affichées sur une carte en temps réel.
En cas de fonctionnement non conforme, les actions à entreprendre sont décrites dans la section dépannage du manuel, notamment la vérification des connexions des câbles, de l'alimentation électrique et du bon fonctionnement de l'unité d'affichage.
Le résultat attendu est l'acquisition de données de qualité optimale, visualisables directement sur le terrain et exploitables ensuite dans le logiciel EKKO_Project pour une analyse approfondie.
Les produits RADIODETECTION sont pris en charge directement par le service après-vente du fabricant. Radiodetection recommande une révision annuelle de l'ensemble de sa gamme de matériels.
En cas de panne ou de demande de maintenance, veuillez compléter le formulaire SAV Radiodetection afin d'obtenir un numéro de suivi (délai de traitement : 24 à 48 h). Une fois ce numéro reçu, expédiez votre matériel à l'adresse indiquée par le fabricant : Radiodetection – 13 Grand Rue – 76220 Neuf-Marché.
Après réception et enregistrement de votre matériel, un devis de réparation vous sera transmis par e-mail dans un délai de 5 à 10 jours.
Pour toute demande SAV :
Matériels hors caméras : RD.SAV.FR@spx.com
Caméras : lara.varin@spx.com
Pour toute question, vous pouvez contacter le standard Radiodetection au +33 (0)2 32 89 93 60.
RADIODETECTION
13 Grand'RueZA
76220 - NEUF MARCHE
France
rd.sales.fr@spx.com
Questions produits
Comment assembler le système Noggin 1000 SmartCart ?
Le système Noggin 1000 SmartCart se compose d’un module Noggin principal monté sur une plaque en plastique durable, équipé de transducteurs situés sous le boîtier. Pour l’assemblage de base, il faut connecter le câble principal 37 broches entre le module Noggin et l’unité d’affichage DVL, puis relier cette dernière à une source d’alimentation, généralement une batterie ceinture. Le montage complet inclut la fixation des roues, des barres de séparation et des adaptateurs pivotants du SmartCart, puis la connexion des câbles entre le module, l’affichage et l’alimentation. Le manuel utilisateur détaille ces étapes (pages 15 à 20).
Quels sont les composants clés du système Noggin 1000 ?
Le système comprend un module Noggin 1000 avec antenne ultra-large bande, un écran tactile haute visibilité (DVL) pour la visualisation en temps réel, un câble principal 37 broches, une batterie ceinture pour l’alimentation, ainsi qu’un chariot SmartCart optionnel facilitant le déplacement sur le terrain. Il est également possible d’ajouter un GPS externe pour améliorer la précision géoréférencée.
Comment fonctionne la visualisation des données sur le terrain ?
Le système affiche directement sur l’écran tactile les tranches de profondeur en temps réel pendant l’acquisition. L’utilisateur peut marquer des repères de surface et des interprétations en sous-sol via l’interface tactile, et visualiser la position et les cibles détectées sur une carte intégrée. Cette fonction permet un contrôle précis et immédiat des données collectées.
Quelle est la fréquence de fonctionnement du radar Noggin 1000 ?
Le radar de sol Noggin 1000 fonctionne avec une fréquence centrale de 1000 MHz, ce qui permet une détection précise adaptée aux applications exigeant une haute résolution des données sous-sol. Cette fréquence fait partie d’une gamme comprenant aussi des versions à 100, 250 et 500 MHz.
Le système est-il modulable et adaptable à différents usages ?
Oui, le Noggin 1000 SmartCart est conçu pour être robuste et modulaire. Il permet de changer la fréquence des transducteurs, modifier les configurations de déploiement, paramétrer différents modes de déclenchement, et d’ajouter des accessoires comme le SmartCart ou un GPS externe pour une meilleure précision géoréférencée. Cette modularité offre une grande flexibilité d’utilisation selon les besoins spécifiques du chantier.
