Noggin 1000 SmartChariot System RADIODETECTION - 100-10-0172

Le Noggin 1000 SmartChariot System RADIODETECTION est un système de radar à pénétration de sol (GPR) conçu pour les professionnels multi-applications.

Ce système offre une grande flexibilité grâce à la possibilité de changer la fréquence des transducteurs, d’adapter différentes configurations de déploiement, de choisir parmi plusieurs méthodes de déclenchement, et de configurer de nombreux paramètres pendant l’acquisition des données.

Le Noggin se distingue par plusieurs caractéristiques techniques avancées :
- Un écran tactile haute visibilité (DVL) permettant une interaction facile et intuitive.
- L’affichage en temps réel des tranches de profondeur issues des grilles collectées, directement sur le terrain.
- Une antenne ultra-large bande (UWB) garantissant une qualité de données optimale.
- Une capacité Wi-Fi intégrée pour faciliter la communication et le transfert de données.
- L’export massif des données via USB pour un traitement rapide.
- Un récepteur GPS intégré, avec option d’un GPS externe pour une précision accrue dans la géo-référenciation des données.
- La possibilité de marquer directement dans les données des drapeaux de surface et des interprétations en sous-sol.
- Une visualisation du trajet parcouru et des cibles détectées via la fonction Map View.
- Une intégration fluide avec le logiciel EKKO_Project pour des analyses approfondies.

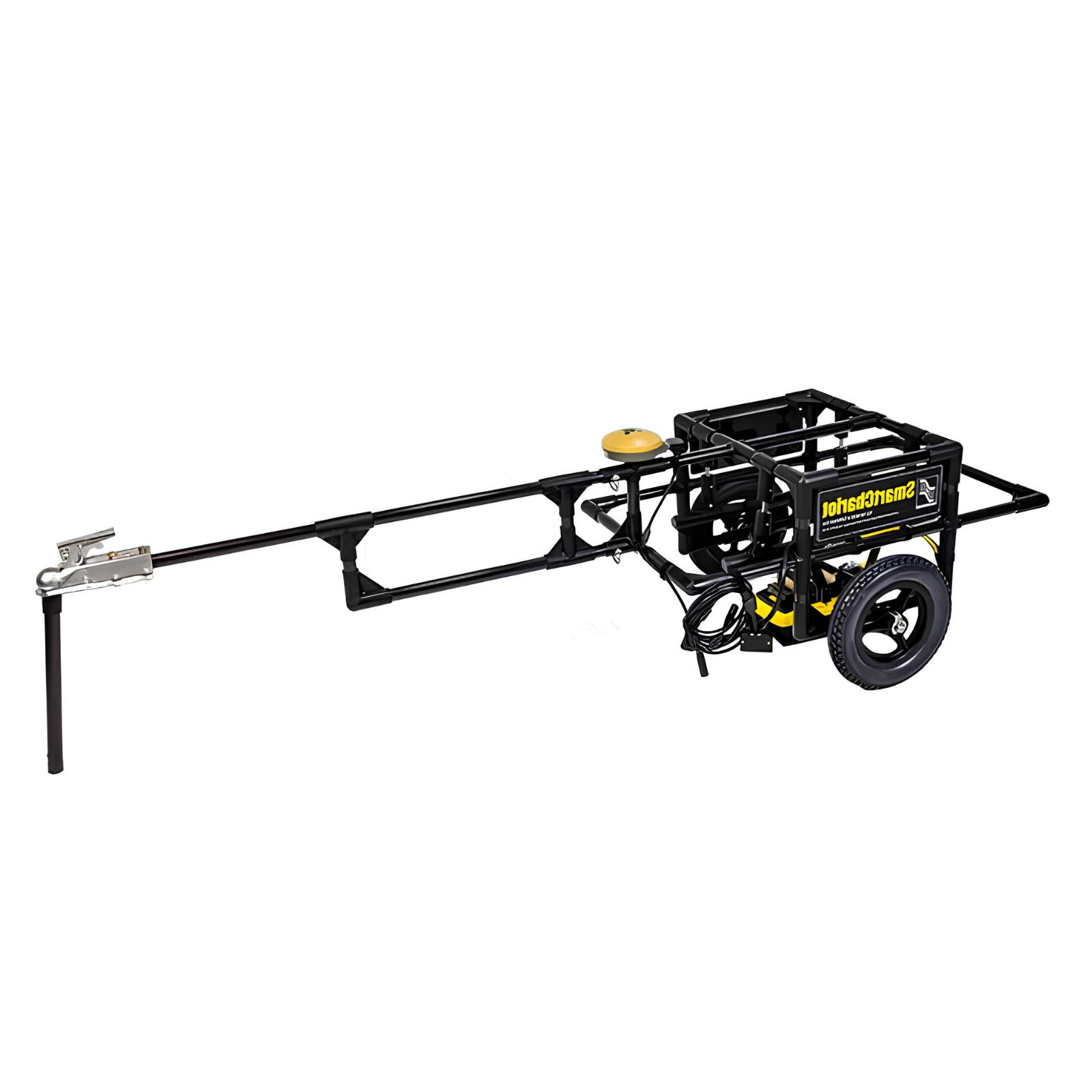

Le système Noggin 1000 SmartChariot est livré avec plusieurs configurations possibles, incluant un chariot intelligent (SmartChariot) permettant une manipulation aisée sur le terrain.
Le montage de la configuration de base inclut la connexion du capteur Noggin (fréquences 250, 500 ou 1000 MHz) à l’unité d’affichage (DVL) via un câble principal à connecteur 37 broches sécurisé par un loquet.
L’alimentation est assurée par une batterie ceinture ou une batterie plus grande, connectée via un câble 4 broches.

Pour la version 100 MHz, les antennes et l’électronique sont fournies séparément et doivent être assemblées avec un espacement d’environ 0,5 mètre entre les antennes, les blocs de montage étant orientés vers le haut.

Ce système est adapté à une large gamme d’applications professionnelles nécessitant une détection précise et une analyse détaillée du sous-sol.

Le manuel utilisateur fournit des instructions complètes sur l’assemblage des différentes configurations, le fonctionnement du système, les principes fondamentaux du radar à pénétration de sol, ainsi que les techniques pour une acquisition optimale des données.

Les caractéristiques techniques détaillées, les options de configuration, ainsi que les recommandations d’utilisation sont décrites dans le manuel, garantissant une prise en main efficace et sécurisée du Noggin 1000 SmartChariot System.

• marque : radiodetection
• référence fournisseur : 100-10-0172
• système de radar à pénétration de sol (GPR)
• écran tactile haute visibilité (dvl)
• affichage en temps réel des tranches de profondeur
• antenne ultra-large bande (uwb)
• capacité wi-fi intégrée
• export massif des données via usb
• récepteur gps intégré avec option gps externe
• possibilité de marquer drapeaux de surface et interprétations en sous-sol
• visualisation du trajet parcouru et des cibles détectées via fonction map view
• intégration avec logiciel ekko_project
• fréquences des transducteurs : 250, 500 ou 1000 mhz
• connexion du capteur noggin à l’unité d’affichage via câble principal 37 broches sécurisé
• alimentation par batterie ceinture ou batterie plus grande via câble 4 broches
• version 100 mhz avec antennes et électronique fournies séparément, espacement d’environ 0,5 mètre entre antennes
• blocs de montage orientés vers le haut

Le système Noggin 1000 SmartChariot s'utilise en assemblant d'abord la configuration de base, qui consiste à connecter le capteur Noggin (disponible en fréquences 250, 500 ou 1000 MHz) à l'unité d'affichage (DVL) via un câble principal à connecteur 37 broches sécurisé par un loquet que l'on verrouille en tournant une clé. L'autre extrémité du câble se connecte à l'arrière du DVL, également avec un loquet à serrer. Le DVL est alimenté par une batterie ceinture ou une batterie plus grosse reliée via un câble 4 broches.

Le principe d'utilisation consiste à faire glisser le capteur sur le terrain à l'aide du SmartChariot, un chariot intelligent qui facilite la manipulation et le déplacement sur le terrain. Le système permet de visualiser en temps réel les tranches de profondeur issues des grilles collectées directement sur le terrain via l'écran tactile du DVL. L'utilisateur peut configurer différents paramètres pendant l'acquisition, choisir la fréquence des transducteurs, la méthode de déclenchement et la configuration de déploiement.

Le système intègre un récepteur GPS (avec option GPS externe) pour géo-référencer précisément les données. Il est possible de marquer des drapeaux de surface et des interprétations en sous-sol directement dans les données. La fonction Map View affiche le trajet parcouru et les cibles détectées. Les données collectées peuvent être exportées massivement via USB pour un traitement ultérieur.

Le système est utilisé dans des contextes professionnels nécessitant une détection précise et une analyse détaillée du sous-sol. En cas de dysfonctionnement, il est possible de consulter les sections de dépannage du manuel utilisateur.

Ainsi, l'utilisation consiste à assembler le système selon la configuration choisie, à connecter l'alimentation et les câbles, à déplacer le SmartChariot sur la zone à analyser tout en visualisant et en enregistrant les données radar en temps réel, puis à exploiter les données collectées pour l'analyse approfondie.
