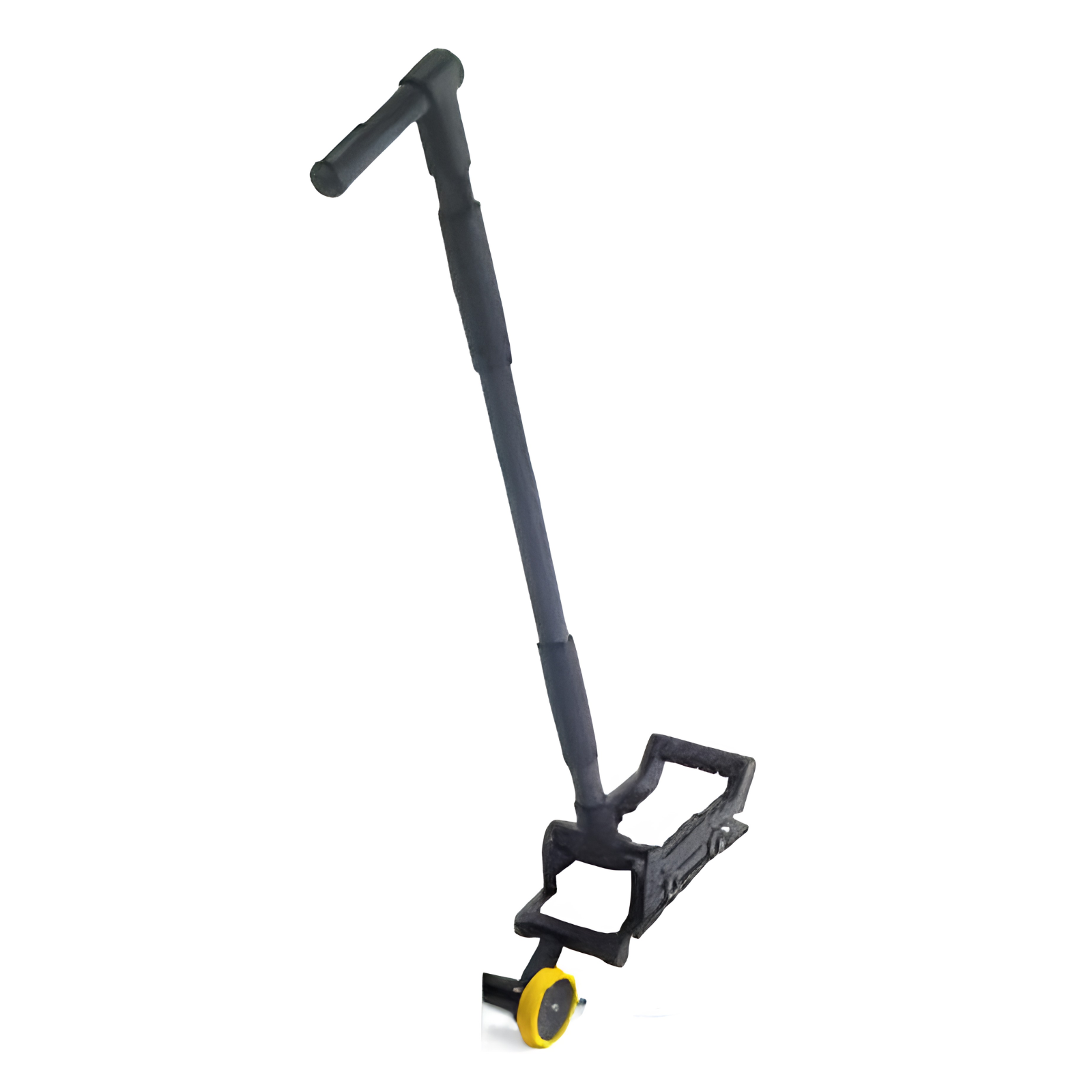

Noggin 1000 SmartHandle Configuration DVL-500 RADIODETECTION - 100-53-0118
Référence : R012100530118
Découvrez Noggin 1000 SmartHandle Configuration DVL-500 RADIODETECTION - 100-53-0118 disponible à l'achat
- Permet une utilisation manuelle ergonomique du système Noggin 1000
- Comprend harnais DVL-500 batterie ceinture et chargeur
- Configuration rapide pour mode push ou pull selon terrain
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Mode d’emploi
1 document
Voir plus de documents
Le Kit de configuration SmartHandle pour Noggin 1000 DVL-500 RADIODETECTION - 100-53-0118 est un ensemble conçu pour équiper un système géoradar Noggin 1000 afin de permettre une utilisation en mode manuel avec une poignée de déplacement.
Ce kit comprend plusieurs éléments essentiels pour la configuration : le harnais DVL-500, un câble de liaison de 2,5 mètres, une batterie ceinture ainsi qu’un chargeur.
Il est important de noter que le capteur Noggin 1000 et le DVL-500 ne sont pas inclus dans ce kit.
Le SmartHandle est un système intégré qui facilite les relevés GPR (radar à pénétration de sol) en mode manuel.
Il se compose d’une poignée de déplacement reliée au Noggin 1000, à un odomètre, au Digital Video Logger (DVL) et à la batterie.
Le kit permet de configurer le système pour une utilisation en mode "push" (pousser) ou "pull" (tirer) selon les besoins du terrain.
La connexion entre les différents éléments se fait via des câbles spécifiques : un câble en Y relie le DVL au capteur Noggin et à la source d’alimentation, tandis que l’odomètre est connecté via un câble dédié.
Le câble de liaison est fixé proprement le long de la poignée SmartHandle grâce à des guides intégrés pour assurer une manipulation aisée et sécurisée.
Ce kit permet ainsi de transformer un système Noggin 1000 en un dispositif mobile et ergonomique adapté aux relevés sur le terrain, en assurant une gestion efficace de l’alimentation et des connexions entre les composants.
Le système est prêt à être assemblé rapidement, avec des instructions claires pour le montage et la configuration, garantissant une mise en œuvre simple et fiable.
- permet une utilisation manuelle ergonomique du système noggin 1000
- comprend harnais dvl-500 batterie ceinture et chargeur
- configuration rapide pour mode push ou pull selon terrain
- câble de liaison de 2,5 mètres
- connexion via câble en Y entre dvl, capteur noggin et source d’alimentation
- odomètre connecté par câble dédié
- câble fixé le long de la poignée smarthandle avec guides intégrés
Pour l'utilisation, l'utilisateur connecte les câbles spécifiques : un câble en Y relie le DVL au capteur Noggin et à la source d’alimentation (batterie ou adaptateur secteur), tandis que l’odomètre est connecté via un câble dédié déjà installé en usine. Le câble de liaison est fixé le long de la poignée SmartHandle grâce à des guides intégrés, assurant une manipulation ordonnée.
L'assemblage comprend plusieurs étapes : fixation de l'odomètre sur le capteur, connexion des câbles entre Noggin, DVL et odomètre, montage de la base de la poignée sur le capteur avec des goupilles de fixation, puis ajout de l'extension et de la poignée SmartHandle. En mode "pull", la poignée est retournée et fixée dans l'autre sens pour permettre de tirer le système.
Ce dispositif est utilisé sur le terrain pour effectuer des relevés GPR en déplaçant manuellement le système sur la surface à analyser. Le déplacement peut être contrôlé à l'aide de l'odomètre pour enregistrer la position exacte des données collectées. Le système est prêt à être assemblé rapidement et configuré pour une utilisation fiable et efficace des relevés.
Ainsi, l'usage consiste à assembler le SmartHandle au capteur Noggin, connecter les câbles d'alimentation et de données, choisir la configuration "push" ou "pull" adaptée, puis déplacer le système manuellement pour collecter des données radar géophysiques avec suivi de position.
Les produits RADIODETECTION sont pris en charge directement par le service après-vente du fabricant. Radiodetection recommande une révision annuelle de l'ensemble de sa gamme de matériels.
En cas de panne ou de demande de maintenance, veuillez compléter le formulaire SAV Radiodetection afin d'obtenir un numéro de suivi (délai de traitement : 24 à 48 h). Une fois ce numéro reçu, expédiez votre matériel à l'adresse indiquée par le fabricant : Radiodetection – 13 Grand Rue – 76220 Neuf-Marché.
Après réception et enregistrement de votre matériel, un devis de réparation vous sera transmis par e-mail dans un délai de 5 à 10 jours.
Pour toute demande SAV :
Matériels hors caméras : RD.SAV.FR@spx.com
Caméras : lara.varin@spx.com
Pour toute question, vous pouvez contacter le standard Radiodetection au +33 (0)2 32 89 93 60.
RADIODETECTION
13 Grand'RueZA
76220 - NEUF MARCHE
France
rd.sales.fr@spx.com
Questions produits
Ce kit est-il compatible avec tous les modèles du système Noggin 1000 ?
Le kit de configuration SmartHandle est conçu spécifiquement pour le système Noggin 1000. Il inclut un harnais DVL-500, une batterie ceinture et un chargeur, mais ne comprend pas le capteur Noggin 1000 ni le DVL-500, qui doivent être fournis séparément.
Comment le SmartHandle s’installe-t-il sur le système Noggin 1000 ?
L’assemblage comprend la fixation de l’odomètre sur le capteur Noggin, la connexion des câbles entre le Noggin, le DVL et l’odomètre, puis le montage de la base de la poignée SmartHandle sur le capteur avec des goupilles de fixation. L’extension et la poignée SmartHandle sont ensuite ajoutées et fixées solidement. Le câble de liaison est maintenu le long de la poignée grâce à des guides intégrés pour une manipulation ordonnée.
Le kit SmartHandle permet-il une utilisation en mode « pousser » et « tirer » ?
Oui, le kit permet de configurer le système en mode « push » (pousser) ou « pull » (tirer). Pour passer en mode « pull », la poignée SmartHandle peut être retournée et fixée dans l’autre sens, ce qui facilite la traction du système selon les conditions du terrain.
Quels câbles sont inclus dans ce kit et à quoi servent-ils ?
Le kit comprend un câble de liaison en Y de 2,5 mètres qui connecte le DVL au capteur Noggin et à la source d’alimentation via un connecteur 4 broches. Un câble dédié relie l’odomètre au capteur Noggin. Le câble de liaison est fixé proprement le long de la poignée SmartHandle grâce à des guides intégrés pour assurer une manipulation aisée et sécurisée.
Le SmartHandle améliore-t-il l’ergonomie d’utilisation du Noggin 1000 ?
Oui, le SmartHandle transforme le système Noggin 1000 en un dispositif mobile et ergonomique, facilitant les relevés GPR manuels sur le terrain. La poignée de déplacement, associée au harnais et à la batterie ceinture, permet une manipulation confortable et un contrôle précis du déplacement grâce à l’odomètre intégré.
