Noggin 1000 SmartHandle System RADIODETECTION - 100-10-0194
Référence : R012100100194
Découvrez Noggin 1000 SmartHandle System RADIODETECTION - 100-10-0194 disponible à l'achat
- Fréquences capteurs 100 à 1000 MHz adaptées à divers sols
- Écran tactile haute visibilité pour un contrôle facile sur le terrain
- Connectivité Wi-Fi et export USB pour un transfert rapide des données
- Récepteur GPS intégré avec option GPS externe pour géoréférencement précis
- Intégration complète au logiciel EKKO_Project pour analyse approfondie
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Mode d’emploi
1 document
Voir plus de documents

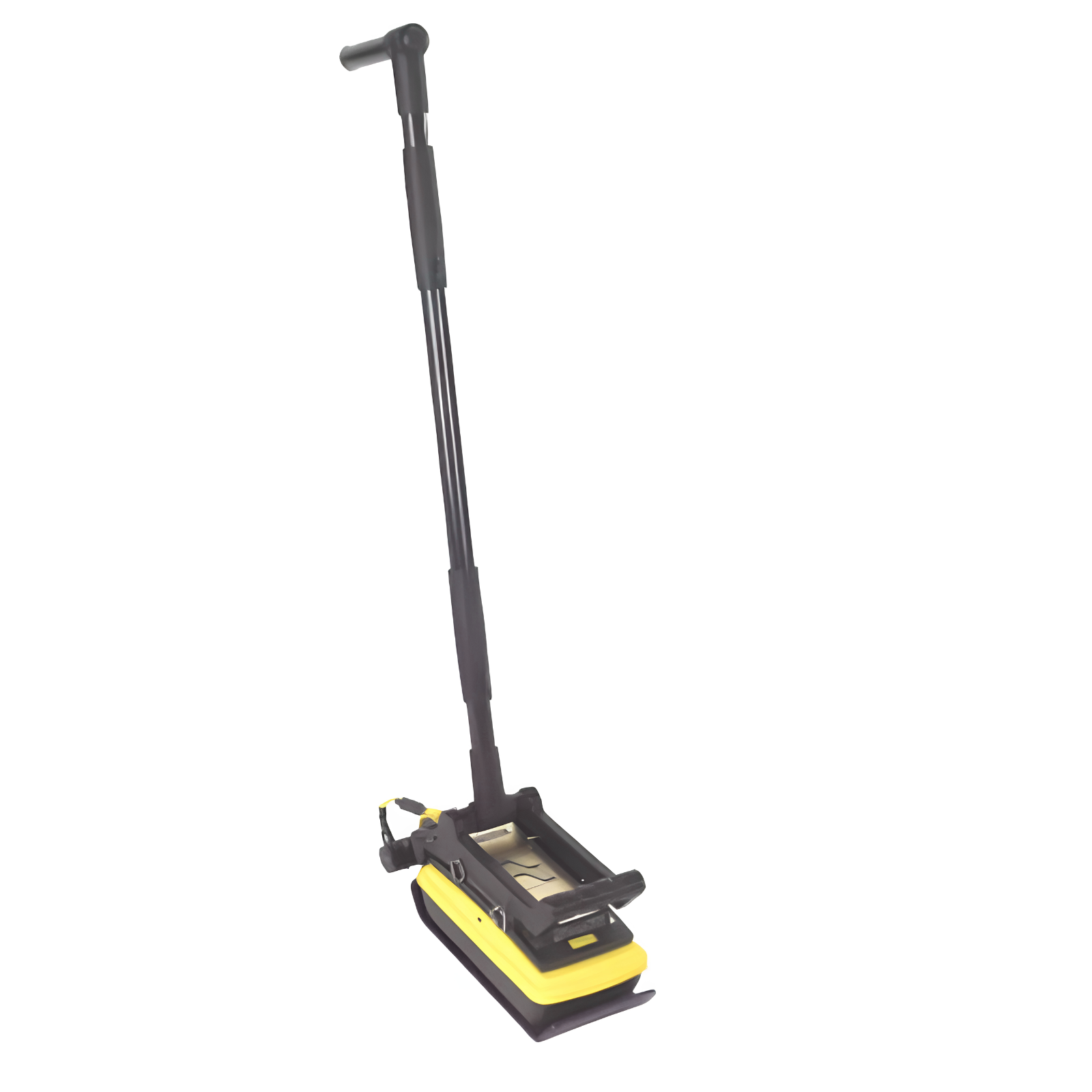

Le Radar de sol Noggin 1000 SmartHandle System de RADIODETECTION est un système de radar géoradar (GPR) professionnel conçu pour offrir une grande flexibilité et une qualité de données élevée.
Ce système permet de changer la fréquence des transducteurs selon les applications, d’adapter différentes configurations de déploiement et de paramétrer plusieurs modes de déclenchement.
Il intègre un écran tactile haute visibilité (DVL) permettant d’afficher directement sur le terrain des tranches de profondeur issues des grilles collectées.
Le radar utilise une antenne UWB (ultra-large bande) garantissant une qualité de données optimale.
Le système est équipé d’une connectivité Wi-Fi intégrée et permet l’export massif des données via USB.
Un récepteur GPS intégré est disponible, avec la possibilité d’y connecter un GPS externe pour une précision accrue du géoréférencement.
Il offre la possibilité de marquer directement dans les données les drapeaux de surface et les interprétations sous-surface.
La visualisation de la trajectoire parcourue et des cibles est disponible via une vue cartographique (Map View).
Enfin, le système s’intègre parfaitement au logiciel EKKO_Project pour un traitement et une analyse approfondis des données.
Le Noggin 1000 SmartHandle System fait partie d’une gamme comprenant quatre fréquences de capteurs : 100 MHz, 250 MHz, 500 MHz et 1000 MHz.
Les systèmes 250, 500 et 1000 MHz sont équipés de capteurs blindés, tandis que le modèle 100 MHz dispose d’antennes et d’électroniques distinctes à assembler.
Le système de base Noggin 1000 comprend un capteur principal monté sur une plaque de glissement en plastique durable, des connecteurs robustes avec verrouillage sécurisé, un câble principal reliant le capteur à l’unité d’affichage (DVL) et une batterie portable (ceinture ou autre).
Le montage du système s’effectue en connectant le câble principal au capteur via un connecteur 37 broches à verrouillage, puis en reliant l’autre extrémité à l’unité d’affichage (DVL) avec un verrouillage similaire.
L’alimentation électrique est assurée par une batterie portable reliée au câble principal par un connecteur 4 broches.
Le SmartHandle System correspond à une configuration ergonomique permettant une manipulation aisée du radar lors des relevés sur le terrain.
Ce produit est destiné aux professionnels du géoradar souhaitant une solution modulable, performante et intégrée pour la collecte et l’analyse de données géophysiques.
- fréquences des capteurs : 100 MHz, 250 MHz, 500 MHz, 1000 MHz
- capteurs blindés pour les modèles 250, 500 et 1000 MHz
- antenne UWB (ultra-large bande)
- écran tactile haute visibilité (DVL)
- connectivité Wi-Fi intégrée
- export massif des données via USB
- récepteur GPS intégré avec possibilité de connexion GPS externe
- marquage des drapeaux de surface et interprétations sous-surface
- visualisation cartographique (Map View)
- intégration au logiciel EKKO_Project
- montage via connecteurs 37 broches et 4 broches avec verrouillage sécurisé
- alimentation par batterie portable
- configuration SmartHandle ergonomique
Le principe d’utilisation consiste à manipuler le radar sur le terrain, en déplaçant le système pour collecter des données géoradar. L’écran tactile haute visibilité (DVL) permet d’interagir avec le système, d’afficher des tranches de profondeur issues des grilles collectées, et de visualiser la trajectoire parcourue ainsi que les cibles détectées via une vue cartographique (Map View).
Le système permet de changer la fréquence des transducteurs selon les applications, d’adapter différentes configurations de déploiement et de paramétrer plusieurs modes de déclenchement. L’utilisateur peut aussi marquer directement dans les données les drapeaux de surface et les interprétations sous-surface.
Pour le modèle 100 MHz, les antennes et l’électronique sont livrées séparément et doivent être assemblées en espaçant les antennes d’environ 0,5 mètre avec les blocs de montage orientés vers le haut.
La collecte des données s’effectue sur le terrain en déplaçant le système selon la configuration choisie, avec la possibilité d’exporter massivement les données via USB et d’utiliser la connectivité Wi-Fi intégrée pour le transfert.
En résumé, l’utilisation consiste à assembler le système, connecter les câbles d’alimentation et de données, manipuler le radar sur le terrain pour effectuer les relevés, visualiser et marquer les données en temps réel sur l’écran tactile, puis exporter les données pour analyse approfondie.
Les produits RADIODETECTION sont pris en charge directement par le service après-vente du fabricant. Radiodetection recommande une révision annuelle de l'ensemble de sa gamme de matériels.
En cas de panne ou de demande de maintenance, veuillez compléter le formulaire SAV Radiodetection afin d'obtenir un numéro de suivi (délai de traitement : 24 à 48 h). Une fois ce numéro reçu, expédiez votre matériel à l'adresse indiquée par le fabricant : Radiodetection – 13 Grand Rue – 76220 Neuf-Marché.
Après réception et enregistrement de votre matériel, un devis de réparation vous sera transmis par e-mail dans un délai de 5 à 10 jours.
Pour toute demande SAV :
Matériels hors caméras : RD.SAV.FR@spx.com
Caméras : lara.varin@spx.com
Pour toute question, vous pouvez contacter le standard Radiodetection au +33 (0)2 32 89 93 60.
RADIODETECTION
13 Grand'RueZA
76220 - NEUF MARCHE
France
rd.sales.fr@spx.com
Questions produits
Comment assembler le système Noggin 1000 SmartHandle ?
Le Noggin 1000 SmartHandle se compose d’un capteur principal monté sur une plaque de glissement en plastique durable, d’un câble principal avec connecteurs 37 broches à verrouillage sécurisé, d’une unité d’affichage tactile (DVL) et d’une batterie portable (souvent portée en ceinture). L’assemblage consiste à connecter le câble principal au capteur via le connecteur 37 broches, puis à relier l’autre extrémité à l’unité d’affichage en verrouillant les connecteurs. La batterie se connecte au câble principal via un connecteur 4 broches.
Quelles sont les fréquences disponibles pour les capteurs Noggin et leurs spécificités ?
La gamme Noggin comprend quatre fréquences : 100 MHz, 250 MHz, 500 MHz et 1000 MHz. Les capteurs 250, 500 et 1000 MHz sont blindés pour réduire les interférences, tandis que le modèle 100 MHz est livré avec antennes et électronique séparées à assembler, avec un espacement d’environ 0,5 mètre entre les antennes.
Comment le système permet-il la collecte et l’analyse des données sur le terrain ?
Le système intègre un écran tactile haute visibilité (DVL) permettant d’afficher directement les tranches de profondeur issues des grilles collectées. Il offre une visualisation cartographique (Map View) de la trajectoire parcourue et des cibles détectées. La connectivité Wi-Fi intégrée et l’export massif des données via USB facilitent le transfert rapide des données pour un traitement approfondi avec le logiciel EKKO_Project.
Comment est assurée la précision du géoréférencement des données ?
Le Noggin 1000 intègre un récepteur GPS et offre la possibilité de connecter un GPS externe pour améliorer la précision du géoréférencement, ce qui est essentiel pour positionner précisément les relevés sur le terrain.
Quels sont les éléments ergonomiques du SmartHandle qui facilitent son utilisation ?
Le SmartHandle est conçu pour une manipulation aisée sur le terrain. Sa configuration ergonomique permet de déplacer le radar confortablement lors des relevés, avec un montage simple et sécurisé des différents composants grâce à des connecteurs verrouillables.
