Noggin 1000 SmartSled System RADIODETECTION - 100-10-0189
Référence : R012100100189
Découvrez Noggin 1000 SmartSled System RADIODETECTION - 100-10-0189 disponible à l'achat
- Fréquence de 1000 MHz pour une haute résolution des données
- Écran tactile haute visibilité pour un contrôle sur le terrain
- Connectivité Wi-Fi et export USB pour un transfert rapide
- Récepteur GPS intégré avec option GPS externe pour précision
- Conception modulaire adaptable aux besoins professionnels
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Mode d’emploi
1 document
Voir plus de documents
Le Radar de sol Noggin 1000 SmartSled System RADIODETECTION est un système de radar à pénétration de sol (GPR) conçu pour les professionnels multi-applications.
Le Noggin offre une grande flexibilité grâce à la possibilité de changer la fréquence des transducteurs en fonction des applications, de modifier les configurations de déploiement, de paramétrer différents modes de déclenchement et de configurer de nombreux réglages pendant l'acquisition des données.
Ce système intègre un écran tactile haute visibilité (DVL) permettant d'afficher directement sur le terrain des tranches de profondeur issues des grilles collectées.
Il utilise une antenne UWB (ultra-large bande) qui garantit une qualité de données optimale.
Le Noggin dispose d'une connectivité Wi-Fi intégrée et permet l'export massif de données via USB.
Un récepteur GPS intégré est inclus, avec la possibilité d'ajouter un GPS externe pour améliorer la précision de géoréférencement des données.
L'utilisateur peut marquer directement dans les données des drapeaux de surface et des interprétations en sous-sol.
Le système affiche également le trajet parcouru et les cibles détectées en mode carte (Map View).
Le Noggin s'intègre de manière transparente au logiciel EKKO_Project pour une analyse approfondie des données.
Le manuel d'utilisation détaille l'assemblage des différentes configurations du Noggin, les modes opératoires et la collecte des données.
Il comprend également une introduction aux concepts fondamentaux du GPR ainsi que des techniques de prospection adaptées.
Le système Noggin se décline en plusieurs fréquences de transducteurs : 100 MHz, 250 MHz, 500 MHz et 1000 MHz.
Les versions 250, 500 et 1000 MHz sont équipées d'un boîtier blindé, tandis que le modèle 100 MHz, non blindé, est constitué d'antennes et d'électronique séparées à assembler.

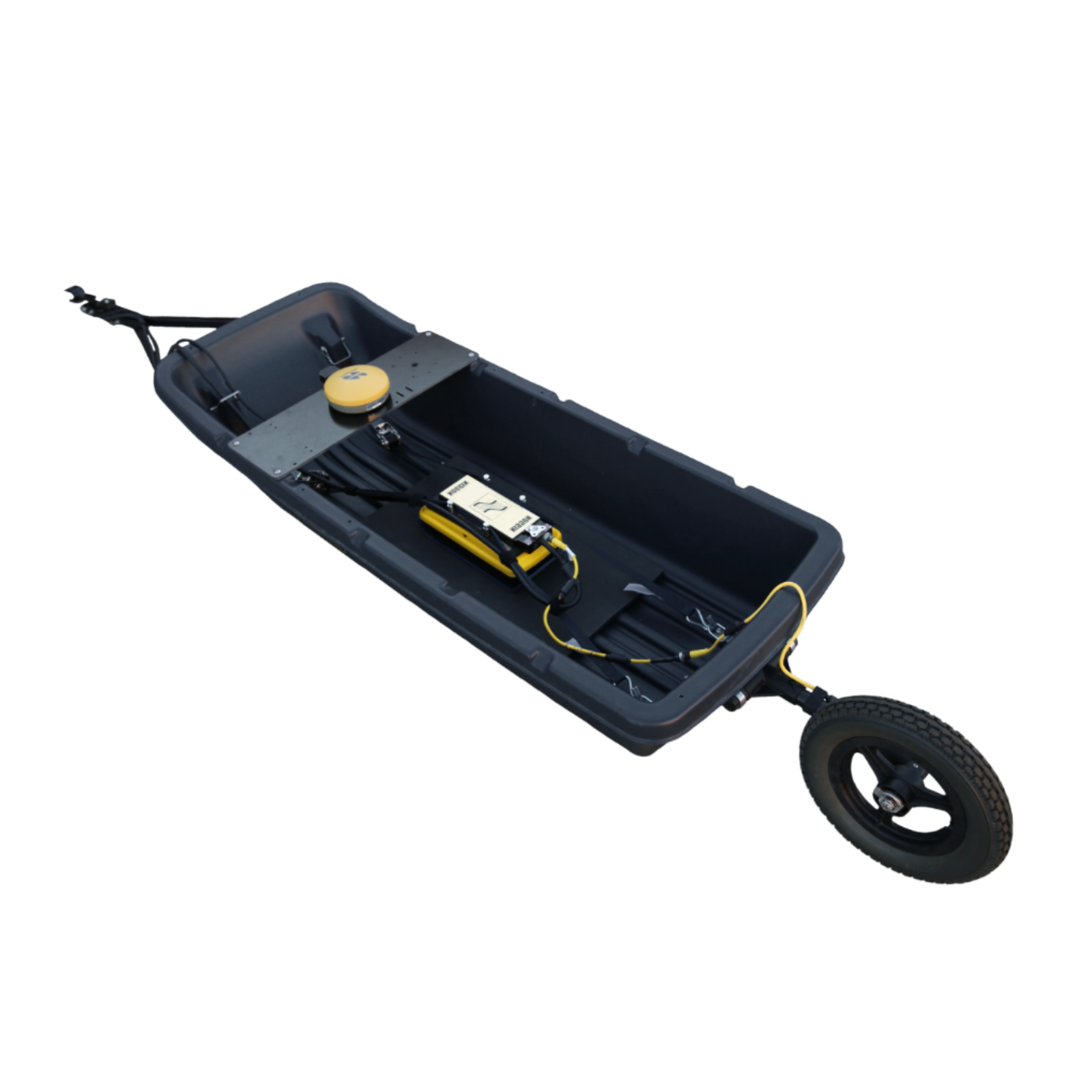

Le Noggin 1000 SmartSled System correspond à la configuration de base avec le capteur Noggin 1000 MHz monté sur une plaque de glissement plastique robuste.
Le système comprend un câble principal à connecteur 37 broches assurant la liaison entre le capteur et l'unité d'affichage DVL, ainsi qu'un câble d'alimentation 4 broches connecté à une batterie ceinture.
Le verrouillage des connecteurs s'effectue par une fermeture à levier et un système de clé de serrage garantissant une connexion sécurisée.
Le système est conçu pour être modulable et adaptable selon les besoins spécifiques de l'utilisateur, offrant ainsi une solution professionnelle et performante pour la détection et l'analyse sous-sols.
- fréquence : 1000 MHz
- écran tactile haute visibilité
- connectivité wifi intégrée
- export massif de données via usb
- récepteur gps intégré avec option gps externe
- boîtier blindé
- câble principal avec connecteur 37 broches
- câble d’alimentation 4 broches
- verrouillage des connecteurs par fermeture à levier et clé de serrage
- capteur monté sur plaque de glissement plastique robuste
- conception modulaire et adaptable
Pour utiliser le système, il faut allumer l’unité d’affichage tactile (DVL) qui permet de configurer les réglages et de visualiser directement sur le terrain les données collectées, notamment des tranches de profondeur issues des grilles. Le système est paramétrable pendant l’acquisition des données, avec la possibilité de modifier la fréquence des transducteurs, les modes de déclenchement et d’autres réglages.
Le Noggin 1000 SmartSled est utilisé dans des contextes professionnels de prospection géophysique par radar à pénétration de sol (GPR). L’utilisateur déplace le système sur la surface à analyser en glissant la plaque plastique au sol. Le trajet parcouru et les cibles détectées peuvent être visualisés en mode carte (Map View). L’utilisateur peut également insérer des drapeaux de surface et des interprétations sous-sol directement dans les données.
Les données collectées peuvent ensuite être exportées massivement via USB pour une analyse approfondie avec le logiciel EKKO_Project.
En résumé, l’usage consiste à assembler le système, connecter les câbles, alimenter la batterie, paramétrer les modes et fréquences sur l’unité d’affichage, glisser le capteur sur la surface à étudier pour collecter les données, visualiser en temps réel les résultats sur le DVL, marquer les observations, et enfin exporter les données pour analyse postérieure.
Les produits RADIODETECTION sont pris en charge directement par le service après-vente du fabricant. Radiodetection recommande une révision annuelle de l'ensemble de sa gamme de matériels.
En cas de panne ou de demande de maintenance, veuillez compléter le formulaire SAV Radiodetection afin d'obtenir un numéro de suivi (délai de traitement : 24 à 48 h). Une fois ce numéro reçu, expédiez votre matériel à l'adresse indiquée par le fabricant : Radiodetection – 13 Grand Rue – 76220 Neuf-Marché.
Après réception et enregistrement de votre matériel, un devis de réparation vous sera transmis par e-mail dans un délai de 5 à 10 jours.
Pour toute demande SAV :
Matériels hors caméras : RD.SAV.FR@spx.com
Caméras : lara.varin@spx.com
Pour toute question, vous pouvez contacter le standard Radiodetection au +33 (0)2 32 89 93 60.
RADIODETECTION
13 Grand'RueZA
76220 - NEUF MARCHE
France
rd.sales.fr@spx.com
Questions produits
Quelle est la fréquence du capteur du système Noggin 1000 SmartSled ?
Le système Noggin 1000 SmartSled est équipé d’un capteur à fréquence centrale de 1000 MHz, offrant une haute résolution des données pour la prospection géophysique par radar à pénétration de sol.
Comment le système Noggin 1000 SmartSled est-il alimenté et connecté ?
Le capteur se connecte à l’unité d’affichage tactile DVL via un câble principal à connecteur 37 broches avec verrouillage sécurisé. L’alimentation est assurée par un câble 4 broches relié à une batterie ceinture, garantissant une alimentation mobile et adaptée au terrain.
Quels sont les moyens de visualisation et de contrôle des données sur le terrain ?
Le système intègre un écran tactile haute visibilité (DVL) qui permet de configurer les paramètres en temps réel, de visualiser les tranches de profondeur issues des grilles collectées, ainsi que le trajet parcouru et les cibles détectées en mode carte (Map View).
Le système permet-il d’ajuster les réglages pendant la collecte des données ?
Oui, il est possible de modifier la fréquence des transducteurs, les modes de déclenchement et plusieurs autres réglages directement depuis l’unité d’affichage pendant l’acquisition des données, offrant une grande flexibilité d’usage.
Quels dispositifs GPS sont intégrés ou compatibles avec le Noggin 1000 SmartSled ?
Le système comprend un récepteur GPS intégré et offre la possibilité d’ajouter un GPS externe pour améliorer la précision du géoréférencement des données collectées.
Comment les données collectées sont-elles exportées pour analyse ?
Les données peuvent être exportées massivement via USB, puis traitées et analysées en profondeur avec le logiciel dédié EKKO_Project, assurant une exploitation professionnelle des résultats.
Comment le système est-il assemblé pour l’utilisation sur le terrain ?
Le capteur Noggin 1000 MHz est monté sur une plaque de glissement en plastique robuste. Le câble principal se connecte au capteur et à l’unité d’affichage DVL, tandis que le câble d’alimentation est relié à la batterie ceinture. Le tout est conçu pour un assemblage simple et sécurisé, adapté à la mobilité sur site.
