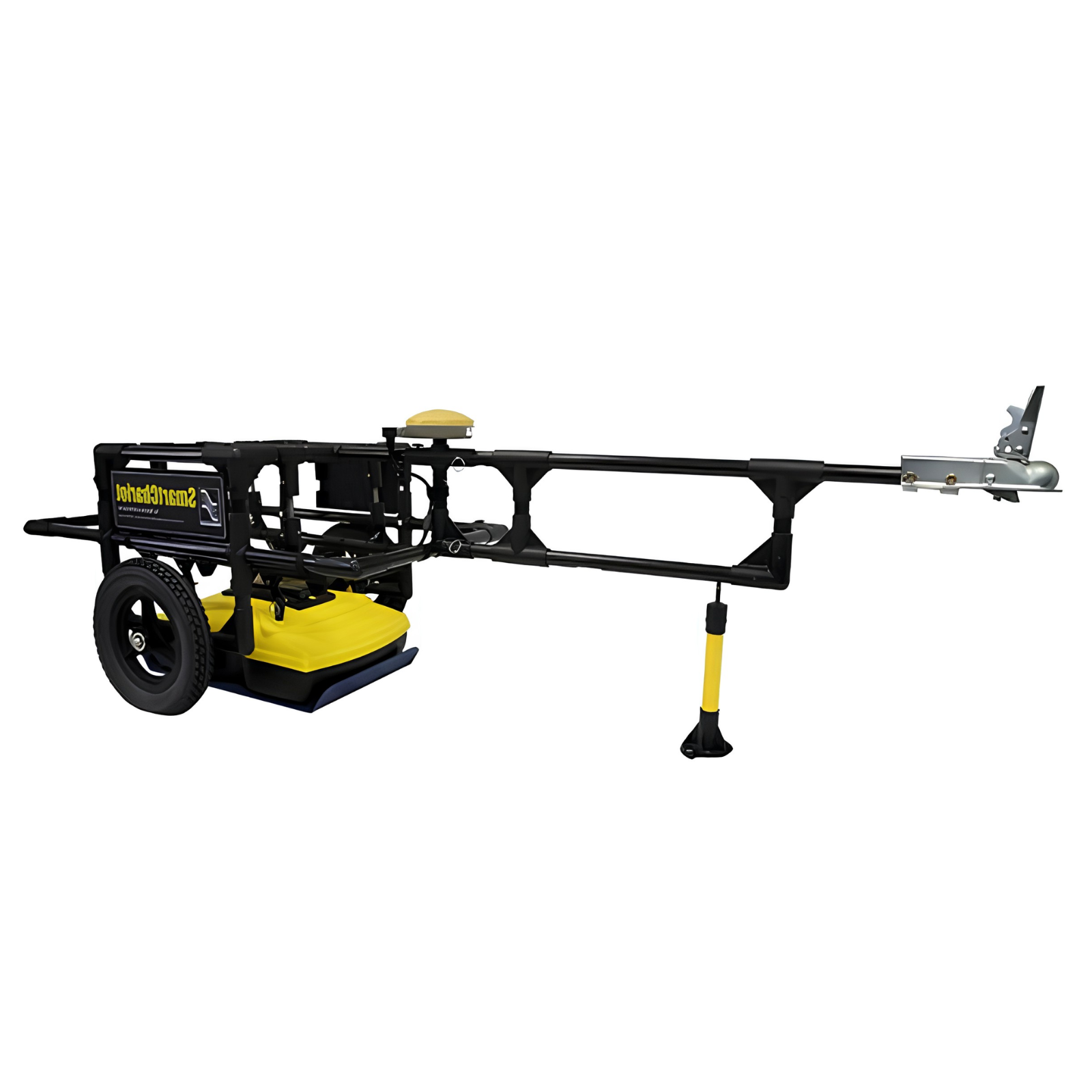

Noggin 250 SmartChariot System RADIODETECTION - 100-10-0170

Le Radar de sol Noggin 250 SmartChariot System de RADIODETECTION est un système de radar à pénétration de sol (GPR) professionnel, conçu pour offrir une grande flexibilité d’utilisation.

Ce système permet de changer la fréquence des transducteurs selon les applications, de modifier les configurations de déploiement, de paramétrer différents modes de déclenchement et d’ajuster de nombreux réglages pendant l’acquisition des données.
Le Noggin 250 SmartChariot se distingue par plusieurs caractéristiques techniques avancées :
- Un écran tactile haute visibilité (DVL) permettant d’afficher directement sur le terrain des tranches de profondeur issues des grilles collectées.
- Une antenne ultra-large bande (UWB) garantissant une qualité de données optimale.
- Une connectivité Wi-Fi intégrée.
- Un export massif des données via USB.
- Un récepteur GPS intégré avec possibilité d’ajouter un GPS externe pour une meilleure précision géoréférencée.
- La possibilité de marquer directement dans les données des drapeaux de surface et des interprétations en sous-sol.
- L’affichage du chemin parcouru et des cibles dans une vue cartographique.
- Une intégration fluide avec le logiciel EKKO_Project pour une analyse approfondie des données.

Le manuel utilisateur décrit en détail l’assemblage des différentes configurations du Noggin, l’utilisation du système et la collecte des données.
Il comprend également une introduction aux concepts fondamentaux de la GPR et des conseils pour une prospection efficace.

Concernant la configuration du Noggin 250, le produit se compose d’un capteur principal équipé d’une plaque de glissement en plastique durable et de deux transducteurs situés sous le boîtier.
Le système de base (Base Noggin) comprend le capteur, un câble principal à connecteur 37 broches, un écran de contrôle (DVL) et une batterie ceinture.
Le câble principal se connecte au capteur via un connecteur à verrouillage, garantissant une liaison sécurisée.
L’autre extrémité du câble se connecte à l’arrière du DVL, également verrouillé.
L’alimentation électrique est assurée par une batterie ceinture reliée au câble principal.

Le Noggin 250 fait partie d’une gamme comprenant aussi les modèles 100 MHz, 500 MHz et 1000 MHz, les trois derniers étant des capteurs blindés tandis que le 100 MHz est une configuration spécifique avec antennes et électronique séparées à assembler.

Ce système est conçu pour une utilisation professionnelle dans diverses applications nécessitant une analyse précise et rapide des sous-sols.
Il offre une grande modularité et une facilité d’utilisation sur le terrain grâce à son interface tactile, ses options de connectivité et ses outils d’analyse intégrés.

• marque : radiodetection
• référence fournisseur : 100-10-0170
• système de radar à pénétration de sol (gpr) professionnel
• écran tactile haute visibilité (dvl)
• antenne ultra-large bande (uwb)
• connectivité wi-fi intégrée
• export massif des données via usb
• récepteur gps intégré avec possibilité d’ajouter un gps externe
• marquage direct dans les données des drapeaux de surface et interprétations en sous-sol
• affichage du chemin parcouru et des cibles dans une vue cartographique
• intégration avec le logiciel ekko_project
• capteur principal avec plaque de glissement en plastique durable
• deux transducteurs sous le boîtier
• câble principal à connecteur 37 broches avec verrouillage
• alimentation par batterie ceinture

Le système Noggin 250 SmartChariot s’utilise en assemblant les différents composants selon la configuration souhaitée. L’utilisateur commence par connecter le câble principal à 37 broches sur le capteur Noggin 250, en verrouillant la connexion avec le mécanisme de serrage. L’autre extrémité du câble se connecte à l’arrière de l’écran de contrôle tactile (DVL), également verrouillé. Le câble principal intègre un câble d’alimentation à 4 broches qui doit être relié à une source d’énergie, généralement une batterie ceinture.

L’utilisateur déplace ensuite le système sur le terrain en le poussant à l’aide du chariot SmartChariot, qui peut être équipé de roues et d’un guidon ajustable. Le système permet de paramétrer différents modes de déclenchement et réglages pendant l’acquisition des données via l’écran tactile. Il est possible d’afficher en temps réel des tranches de profondeur issues des grilles collectées, ainsi que le chemin parcouru et les cibles détectées dans une vue cartographique.

Le système est utilisé dans des contextes professionnels nécessitant une analyse précise du sous-sol. Il offre la possibilité de marquer directement dans les données des drapeaux de surface et des interprétations en sous-sol. Les données collectées peuvent être exportées massivement via USB ou analysées plus en détail avec un logiciel dédié.

En cas de dysfonctionnement, il convient de vérifier les connexions entre le capteur, le DVL et la batterie, en s’assurant que les verrous sont bien serrés. Le système est conçu pour être utilisé sur le terrain avec une grande modularité et une interface tactile intuitive, permettant à l’utilisateur d’adapter les paramètres selon les besoins de la prospection.

Le résultat attendu est une collecte de données géoréférencées précises et exploitables, avec un affichage immédiat sur le terrain des informations principales issues de la prospection radar.
