Noggin 250 SmartSled System RADIODETECTION - 100-10-0185
Référence : R012100100185
Découvrez Noggin 250 SmartSled System RADIODETECTION - 100-10-0185 disponible à l'achat
- Fréquences interchangeables pour diverses applications
- Écran tactile haute visibilité pour un usage terrain
- Connectivité Wi-Fi et export USB pour un transfert rapide
- Récepteur GPS intégré avec option GPS externe
- Conception blindée pour réduire les interférences
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Mode d’emploi
1 document
Voir plus de documents
Le Noggin 250 SmartSled System est un système de radar à pénétration de sol (GPR) conçu pour les utilisateurs professionnels multi-applications.
Ce système offre une grande flexibilité grâce à la possibilité de changer la fréquence des transducteurs pour différentes applications, de modifier les configurations de déploiement, de paramétrer différents modes de déclenchement et de configurer de nombreux réglages pendant l'acquisition des données.
Le Noggin 250 intègre plusieurs fonctionnalités avancées :
- Un écran tactile haute visibilité (DVL) permettant l'affichage direct des tranches de profondeur issues des grilles collectées sur le terrain.
- Une antenne ultra-large bande (UWB) garantissant une qualité de données optimale.
- Une connectivité Wi-Fi intégrée.
- L'export massif des données via USB.
- Un récepteur GPS intégré avec possibilité de connexion d'un GPS externe pour une meilleure précision de géoréférencement.
- La possibilité de marquer directement dans les données des repères de surface et des interprétations en sous-sol.
- L'affichage du trajet parcouru et des cibles détectées en mode carte.
- Une intégration fluide avec le logiciel EKKO_Project pour une analyse approfondie des données.

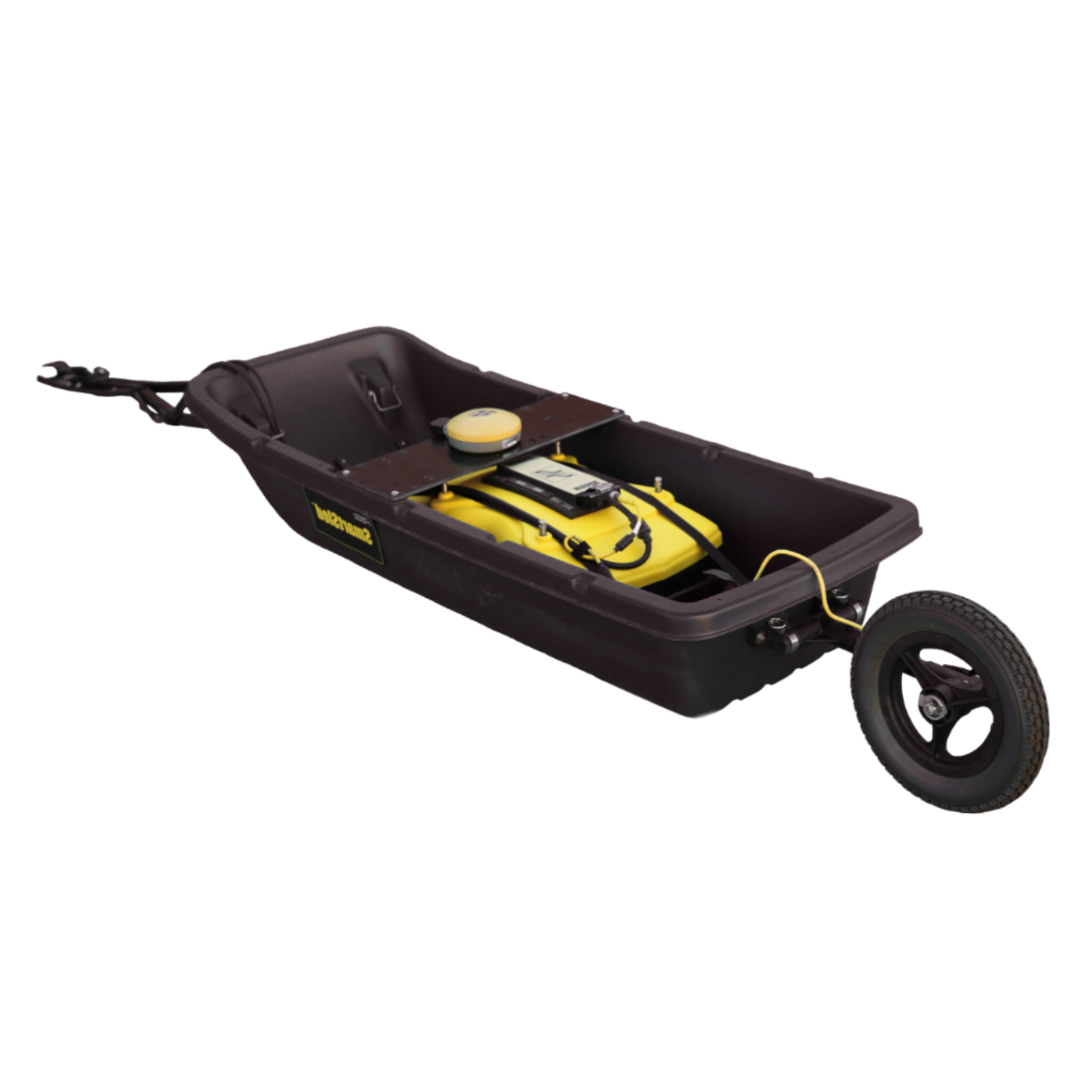

Le système est composé d’un capteur Noggin 250 monté sur une plaque de glissement en plastique durable, avec des plots de fixation.
Le montage de base comprend le capteur, un câble principal avec connecteur 37 broches, un écran DVL et une batterie ceinture assurant l'alimentation.
Le câble principal se connecte au capteur et à l'écran DVL via des connecteurs verrouillables assurant une liaison sécurisée.
Le Noggin 250, tout comme les versions 500 et 1000 MHz, est blindé pour réduire les interférences, contrairement au modèle 100 MHz dont les antennes et l’électronique sont livrées séparément et nécessitent un assemblage spécifique.
Ce système est conçu pour une utilisation professionnelle sur le terrain, offrant des performances fiables et une grande modularité pour répondre à différents besoins d’investigation géophysique.
Pour plus de détails sur l’assemblage, le fonctionnement et les configurations, le manuel utilisateur (notamment les sections 1 et 2) fournit des instructions complètes accompagnées d’illustrations (voir pages 3 à 6 du guide).
- fréquence des transducteurs : multiple, interchangeable selon application
- écran : tactile haute visibilité (DVL)
- antenne : ultra-large bande (UWB)
- connectivité : Wi-Fi intégrée
- export des données : USB
- récepteur GPS : intégré, avec possibilité de connexion GPS externe
- blindage : blindé pour réduire les interférences
- alimentation : batterie ceinture
- connecteurs : verrouillables 37 broches
- composition : capteur Noggin 250 monté sur plaque de glissement en plastique durable avec plots de fixation
Pendant l'utilisation sur le terrain, l'utilisateur peut modifier les paramètres de fréquence des transducteurs, les configurations de déploiement, les modes de déclenchement et d'autres réglages directement lors de l'acquisition des données. Le système permet d'afficher en temps réel les tranches de profondeur issues des grilles collectées, d'ajouter des repères de surface ou des interprétations en sous-sol, et de visualiser le trajet parcouru ainsi que les cibles détectées en mode carte.
Le Noggin 250 SmartSled est utilisé dans des contextes professionnels nécessitant des investigations géophysiques sur le terrain. Il offre une grande flexibilité d'usage grâce à sa modularité et à ses nombreuses options de configuration. Les données collectées peuvent être exportées massivement via USB et analysées plus en détail avec un logiciel dédié.
En cas de fonctionnement non conforme, les instructions précisent uniquement de vérifier les connexions des câbles entre le capteur, l'écran DVL et la batterie, sans autre action utilisateur détaillée.
Le résultat attendu est une acquisition fiable de données radar à pénétration de sol, avec la possibilité d'obtenir des images de tranches de profondeur et des cartes des cibles détectées, facilitant ainsi l'interprétation sur le terrain.
Les produits RADIODETECTION sont pris en charge directement par le service après-vente du fabricant. Radiodetection recommande une révision annuelle de l'ensemble de sa gamme de matériels.
En cas de panne ou de demande de maintenance, veuillez compléter le formulaire SAV Radiodetection afin d'obtenir un numéro de suivi (délai de traitement : 24 à 48 h). Une fois ce numéro reçu, expédiez votre matériel à l'adresse indiquée par le fabricant : Radiodetection – 13 Grand Rue – 76220 Neuf-Marché.
Après réception et enregistrement de votre matériel, un devis de réparation vous sera transmis par e-mail dans un délai de 5 à 10 jours.
Pour toute demande SAV :
Matériels hors caméras : RD.SAV.FR@spx.com
Caméras : lara.varin@spx.com
Pour toute question, vous pouvez contacter le standard Radiodetection au +33 (0)2 32 89 93 60.
RADIODETECTION
13 Grand'RueZA
76220 - NEUF MARCHE
France
rd.sales.fr@spx.com
Questions produits
Quelles sont les fréquences disponibles pour les transducteurs du Noggin 250 SmartSled System ?
Le système Noggin 250 SmartSled utilise des transducteurs à fréquences multiples et interchangeables, notamment 100 MHz, 250 MHz, 500 MHz et 1000 MHz. Cette modularité permet d’adapter le radar à différentes applications géophysiques.
Quels sont les principaux composants du système Noggin 250 SmartSled ?
Le système comprend un capteur Noggin 250 monté sur une plaque de glissement en plastique durable avec plots de fixation, un câble principal à connecteur 37 broches verrouillable, un écran tactile haute visibilité (DVL) servant d’interface utilisateur, et une batterie ceinture qui alimente l’ensemble.
Comment se fait la connexion et l’alimentation du Noggin 250 SmartSled ?
Le câble principal se connecte au capteur et à l’écran DVL via des connecteurs verrouillables, assurant une liaison sécurisée. L’écran DVL est alimenté par un câble 4 broches relié à une batterie ceinture, garantissant une alimentation stable sur le terrain.
Le Noggin 250 SmartSled offre-t-il des fonctionnalités de géoréférencement ?
Oui, il intègre un récepteur GPS intégré et offre la possibilité de connecter un GPS externe pour une meilleure précision du géoréférencement des données collectées.
Comment le système facilite-t-il l’interprétation des données sur le terrain ?
Le Noggin 250 affiche en temps réel les tranches de profondeur issues des grilles collectées, permet d’ajouter des repères de surface et des interprétations en sous-sol, et offre une visualisation du trajet parcouru ainsi que des cibles détectées en mode carte.
