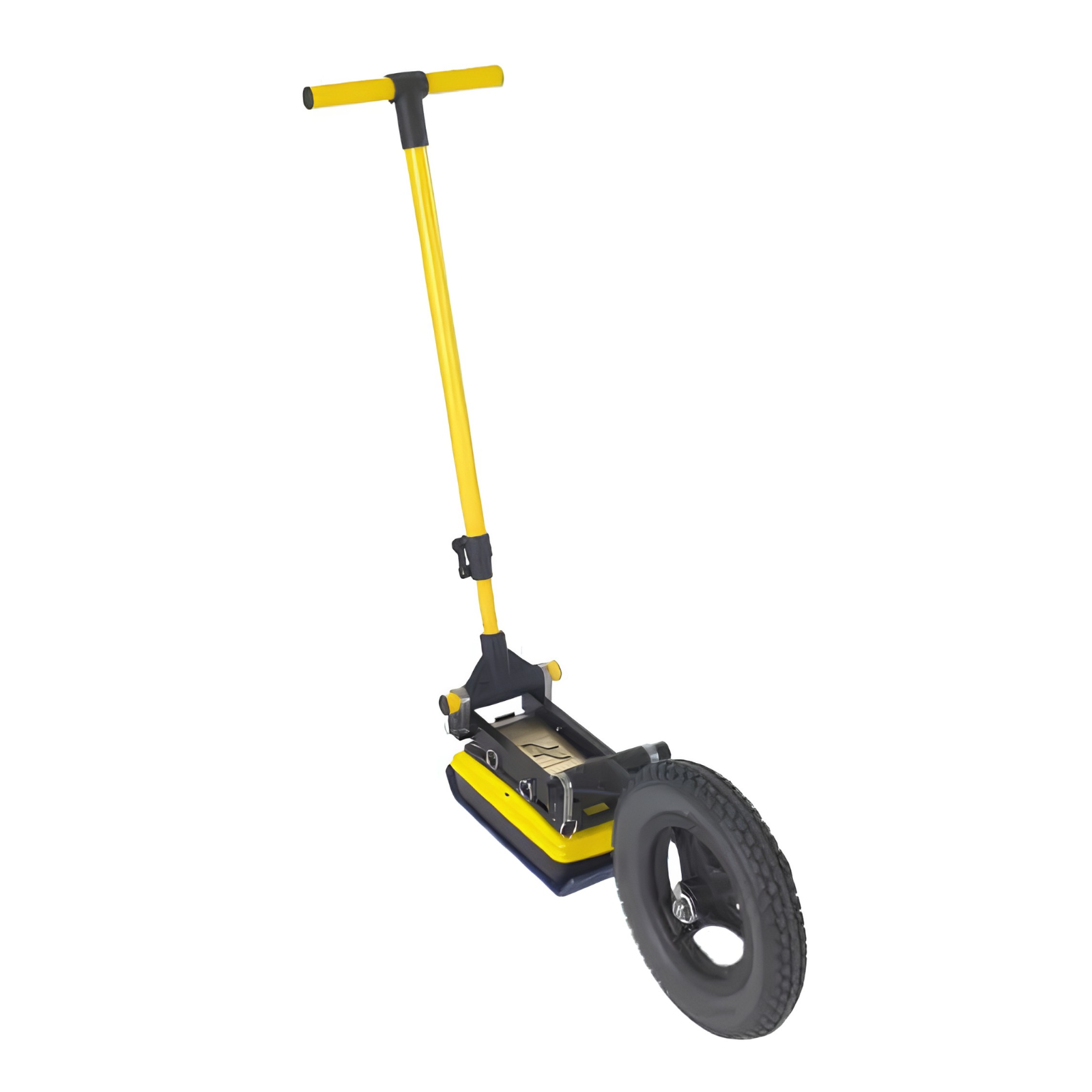

Noggin 250 SmartTow System RADIODETECTION - 100-10-0190

Le Radar de sol Noggin 250 SmartTow System de RADIODETECTION est un système professionnel de radar à pénétration de sol (GPR) conçu pour offrir une grande flexibilité et des performances élevées dans diverses applications.

Ce système permet de changer la fréquence des transducteurs selon les besoins spécifiques de chaque usage.
Il offre plusieurs configurations de déploiement et propose différents modes de déclenchement.
De nombreuses options de réglages sont disponibles pendant l’acquisition des données.

Parmi ses caractéristiques principales, le Noggin 250 SmartTow System intègre :
- Un affichage tactile haute visibilité (unité d’affichage DVL) facilitant la visualisation sur le terrain.
- La possibilité d’afficher des tranches de profondeur issues des grilles collectées directement sur le terrain.
- Une antenne ultra-large bande (UWB) garantissant une qualité de données optimale.
- Une connectivité Wi-Fi intégrée pour faciliter le transfert des données.
- Un export massif de données via port USB.
- Un récepteur GPS intégré, avec option d’un GPS externe pour une précision accrue dans la géoréférenciation des données.
- La possibilité de marquer des repères de surface et des interprétations sous-surface directement dans les données.
- L’affichage du trajet parcouru et des cibles détectées en mode carte.
- Une intégration fluide avec le logiciel EKKO_Project pour un traitement et une analyse approfondis des données.

Le système est disponible en plusieurs fréquences : 100 MHz, 250 MHz, 500 MHz et 1000 MHz.
Le Noggin 250, ainsi que les versions 500 et 1000 MHz, sont équipés d’un boîtier blindé pour une meilleure protection contre les interférences.
Le modèle 100 MHz, non blindé, est livré avec ses antennes et électroniques séparées à assembler, avec un espacement des antennes d’environ 0,5 mètre.

La configuration de base du Noggin 250 comprend un boîtier principal avec plaques de glissement en plastique durable, des transducteurs intégrés et un câble principal 37 broches assurant la connexion avec l’unité d’affichage (DVL) et la batterie ceinture.
Le système est conçu pour un assemblage simple et rapide, avec des connecteurs sécurisés par un mécanisme de verrouillage à clé.

Ce manuel d’utilisation détaille l’assemblage complet des différentes configurations, le fonctionnement du système, ainsi que les principes fondamentaux de la théorie GPR et les techniques de relevé adaptées.
Il inclut également des sections sur les réglages, la collecte et la gestion des données, ainsi que sur l’entretien et la maintenance du matériel.

Le Noggin 250 SmartTow System est ainsi un outil performant et polyvalent, adapté aux professionnels exigeants nécessitant une solution fiable et évolutive pour l’investigation géophysique par radar de sol.

• marque : radiodetection
• référence fournisseur : 100-10-0190
• fréquences disponibles : 100 mhz, 250 mhz, 500 mhz, 1000 mhz
• boîtier blindé pour les versions 250, 500 et 1000 mhz
• boîtier non blindé pour la version 100 mhz avec antennes et électroniques séparées
• espacement des antennes version 100 mhz : environ 0,5 mètre
• affichage tactile haute visibilité (unité d’affichage dvl)
• antenne ultra-large bande (uwb)
• connectivité wifi intégrée
• export massif de données via port usb
• récepteur gps intégré avec option gps externe
• possibilité de marquer repères de surface et interprétations sous-surface dans les données
• affichage du trajet parcouru et des cibles détectées en mode carte
• intégration avec logiciel ekko_project
• câble principal 37 broches pour connexion unité d’affichage et batterie ceinture
• connecteurs sécurisés par mécanisme de verrouillage à clé
• boîtier principal avec plaques de glissement en plastique durable
• transducteurs intégrés

Le système Noggin 250 SmartTow s'utilise en assemblant d'abord le radar de sol avec ses composants principaux : le boîtier principal équipé des transducteurs, le câble principal 37 broches, l'unité d'affichage tactile (DVL) et la batterie ceinture. L'utilisateur connecte le câble 37 broches entre le radar et l'unité d'affichage en verrouillant le connecteur par un mécanisme à clé. Ensuite, le câble d'alimentation 4 broches est relié à la batterie ceinture.

Le fonctionnement général consiste à déplacer le système sur le terrain selon la configuration choisie (ici la configuration SmartTow), ce qui permet de collecter des données radar en continu. L'affichage tactile permet de visualiser les données en temps réel, notamment des tranches de profondeur issues des relevés réalisés. L'utilisateur peut configurer différents paramètres de déclenchement et de réglages pendant l'acquisition des données pour s'adapter aux besoins du relevé.

Le principe d'utilisation repose sur la détection par radar à pénétration de sol (GPR) avec une antenne ultra-large bande. Le système intègre un récepteur GPS pour géoréférencer précisément les données et permet de marquer des repères de surface et des interprétations sous-surface directement dans les données collectées.

Le Noggin 250 SmartTow est utilisé pour des investigations géophysiques sur le terrain, dans des contextes professionnels nécessitant une collecte de données flexible et précise. Le système peut être déployé avec différentes fréquences de transducteurs selon les besoins spécifiques.

En cas de dysfonctionnement, les actions à réaliser consistent à vérifier les connexions des câbles (37 broches et alimentation) entre le radar, l'unité d'affichage et la batterie, ainsi que le verrouillage des connecteurs par le mécanisme à clé.

Le résultat attendu est une acquisition de données radar de qualité, visualisable en temps réel sur l'écran tactile, avec une géoréférenciation précise des relevés et la possibilité d'exporter massivement les données via USB pour un traitement ultérieur.
